分享Synology NAS簡單維修(非專業)有初步結果

本帖最後由 Jip仔 於 2021-8-26 13:17 編輯

分享Synology NAS簡單維修分享（非專業）有初步結果等零件到貨

收到EPC會員PM
話NAS DS218+着唔到機
風扇識轉
但無電源無亮燈
檢查一下各位置的供電狀況

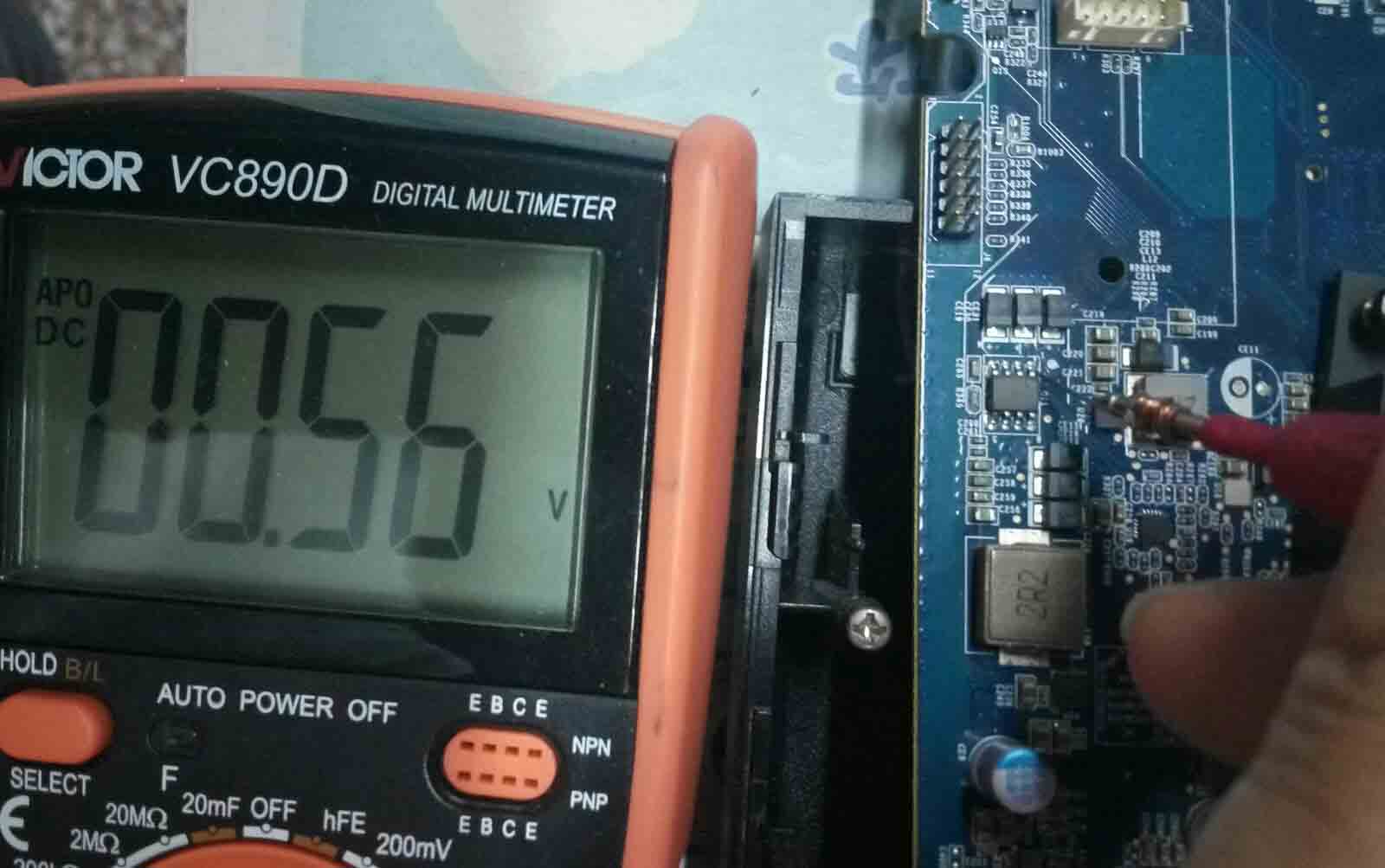

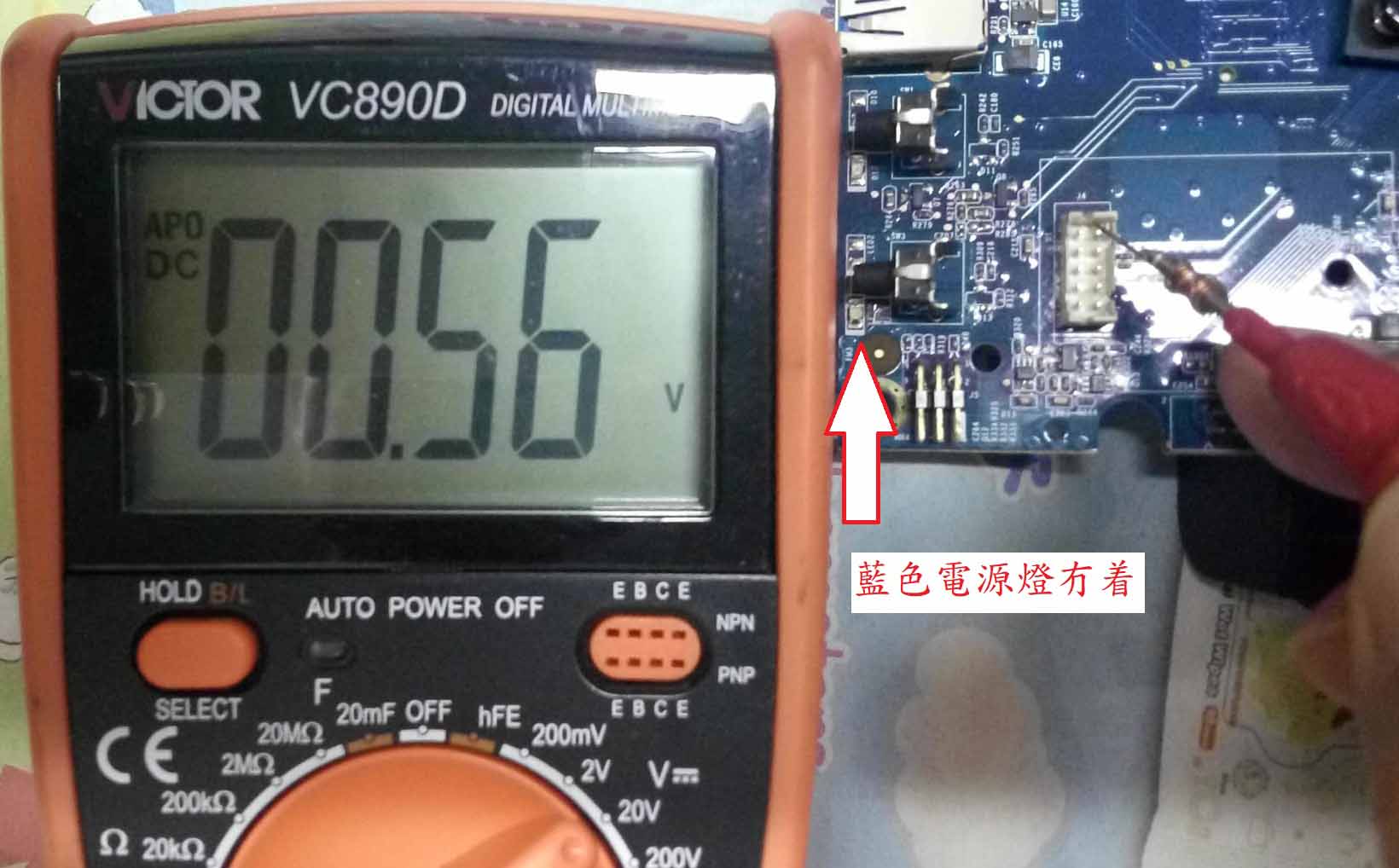

發現 DOM 的 5V供電只有 0.56V
2021-8-26 13:03


追返上去MOSFET 4410
度 D 有5V(Pin5-8)
2021-8-26 13:04


度 G 喺0.2V(Pin4)
所以影響 S 嘅輸出唔正常(Pin1-3)
2021-8-26 13:04


再用電阻檔度吓 Pin4 對地只有唔夠20ohm阻值
用 1V5A 燒機法
2021-8-26 13:04

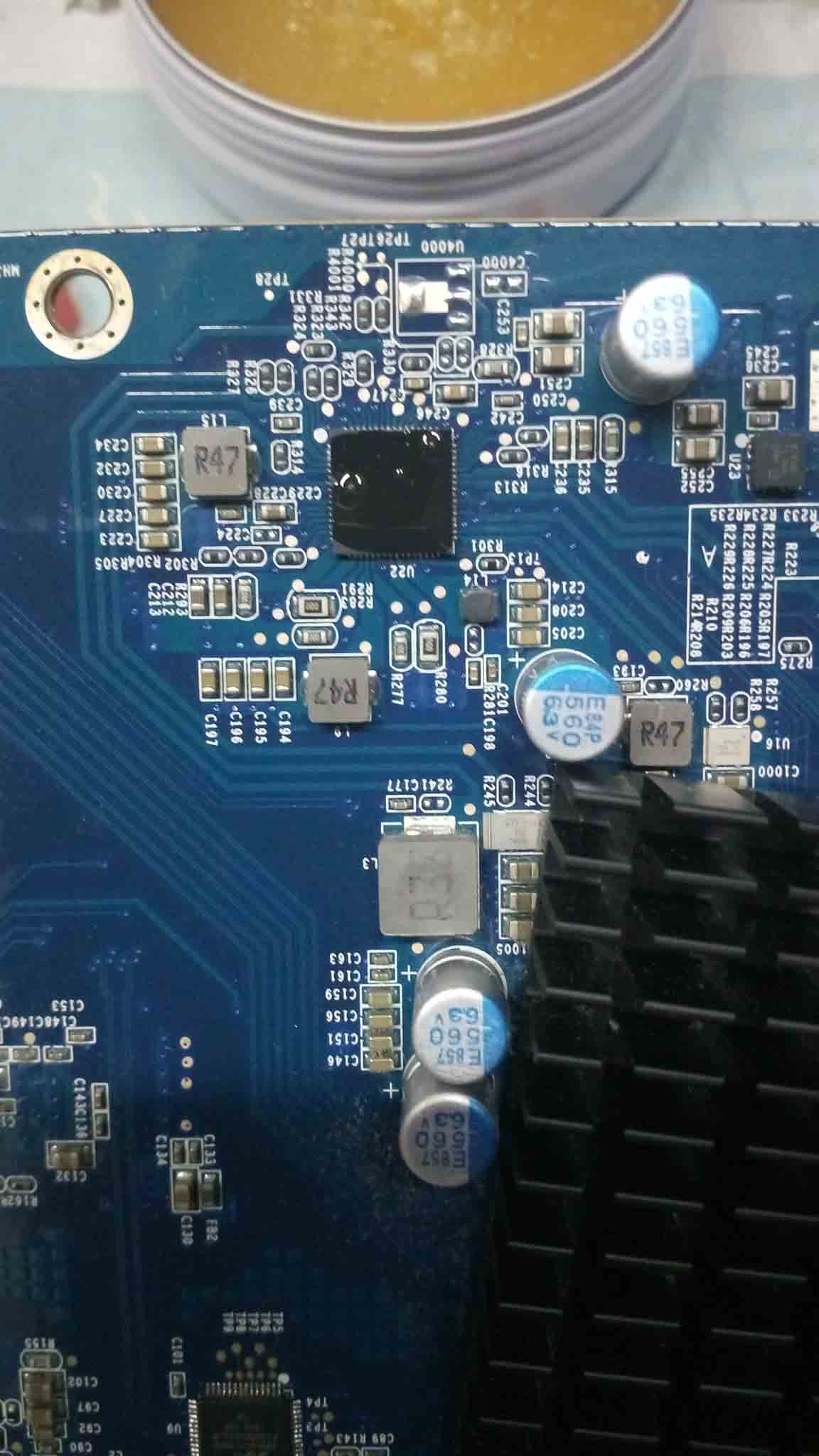

見到呢粒芯片明顯地發熱
2021-8-26 13:04

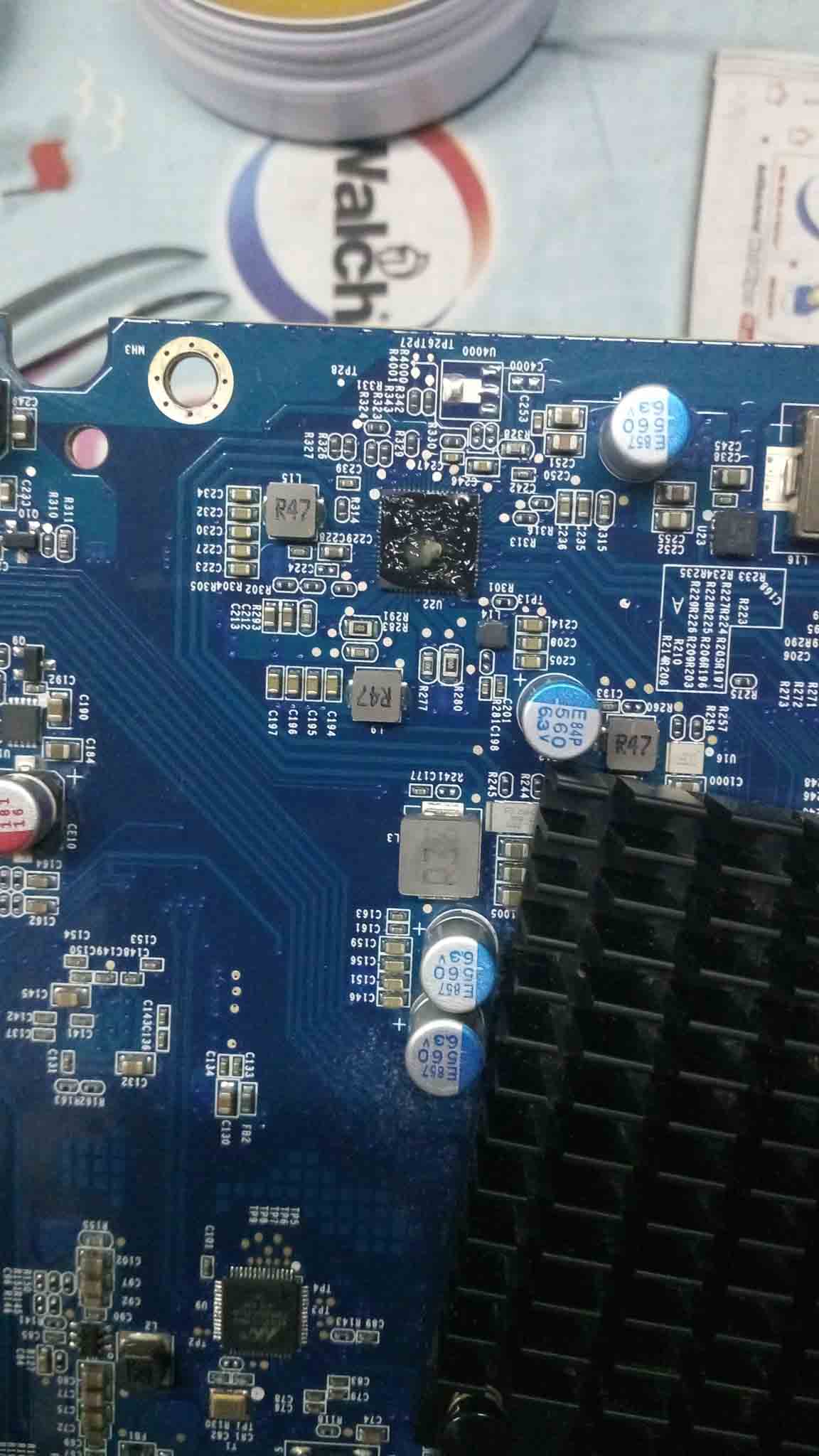

(PMIC)芯片吹出後 Pin4 對地無限大
估計就喺呢個芯片出問題

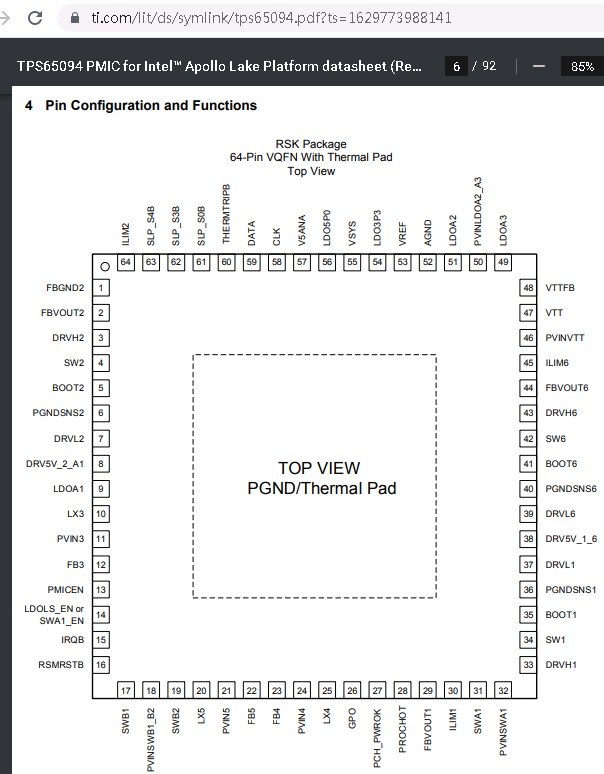

功率管理專用 - PMIC Programmable mid input voltage range Power Management IC (PMIC) for Apollo Lake processors
2021-8-26 13:05

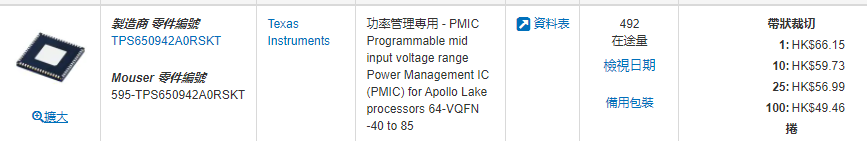

網上睇翻呢個芯片要＄66 + 運費
2021-8-26 13:04


現在只有等貨到換上去就知道是否成功
收藏 分享

0

Jip仔

Rank: 3Rank: 3Rank: 3
2#
發表於 2021-8-26 13:15 | 只看該作者
本帖最後由 Jip仔 於 2021-8-30 19:49 編輯

等咗幾日
IC到手焊上主板

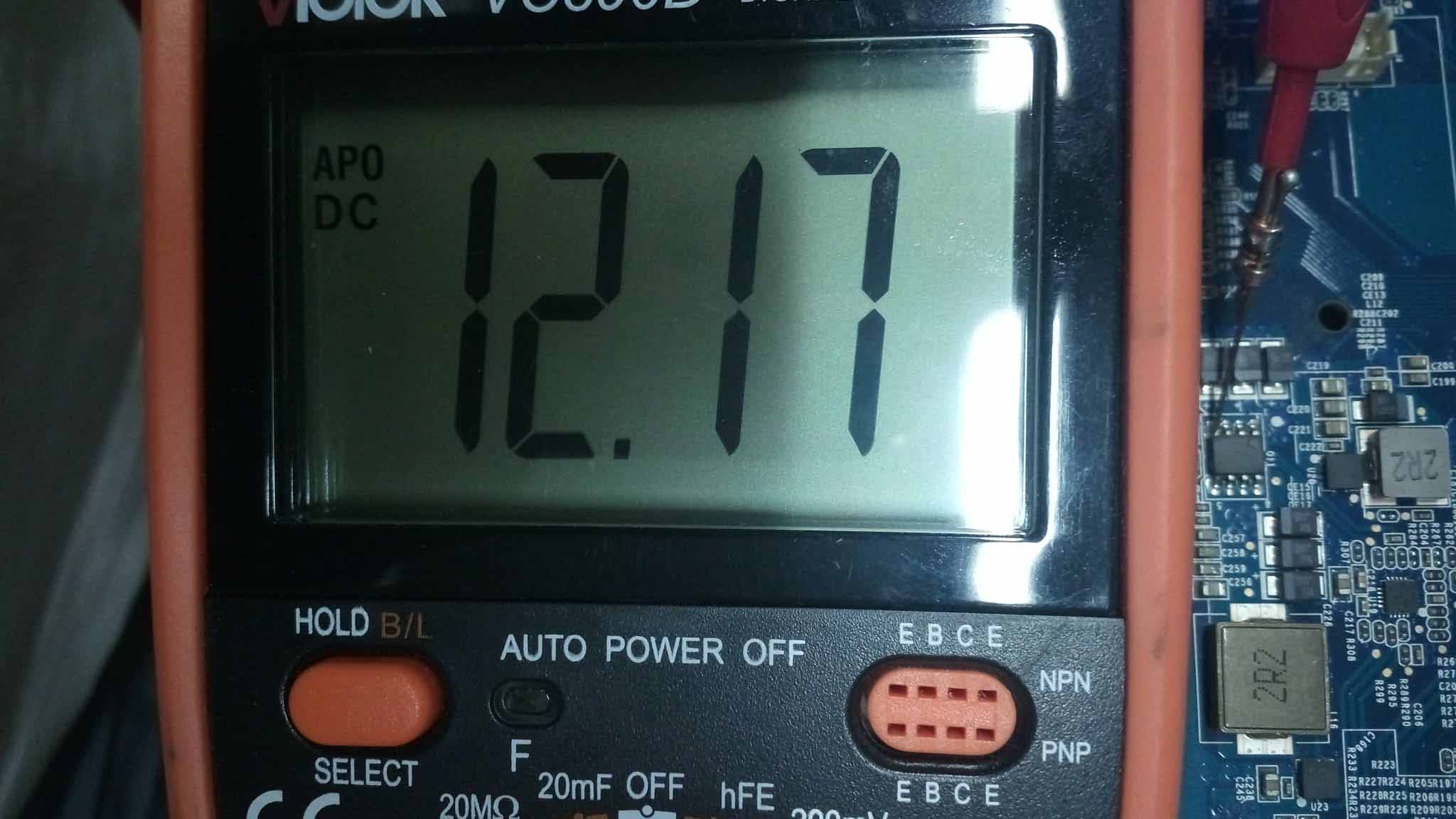

度吓4410 Pin4 有番12V
2021-8-30 19:46

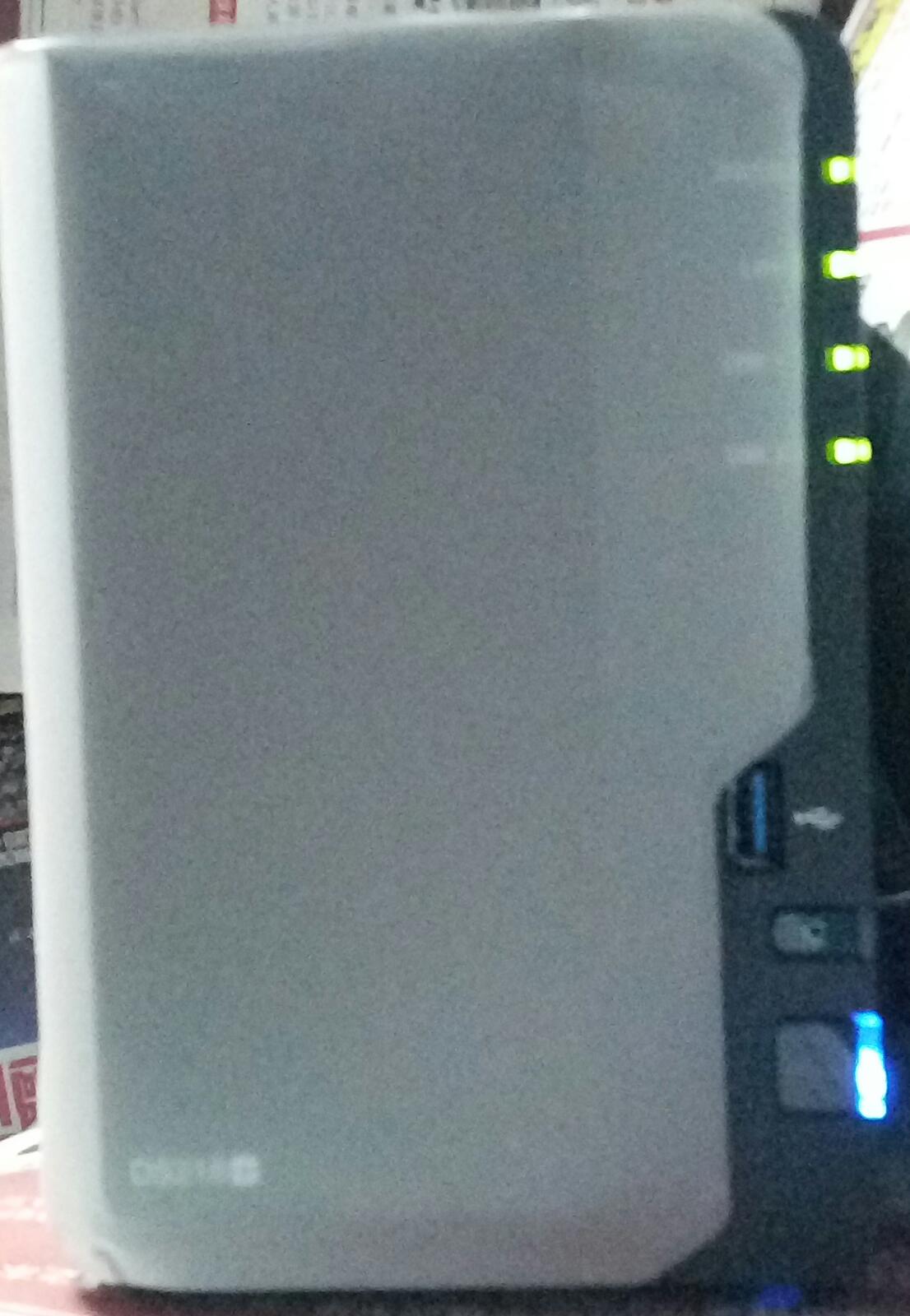

按POWER又有LED

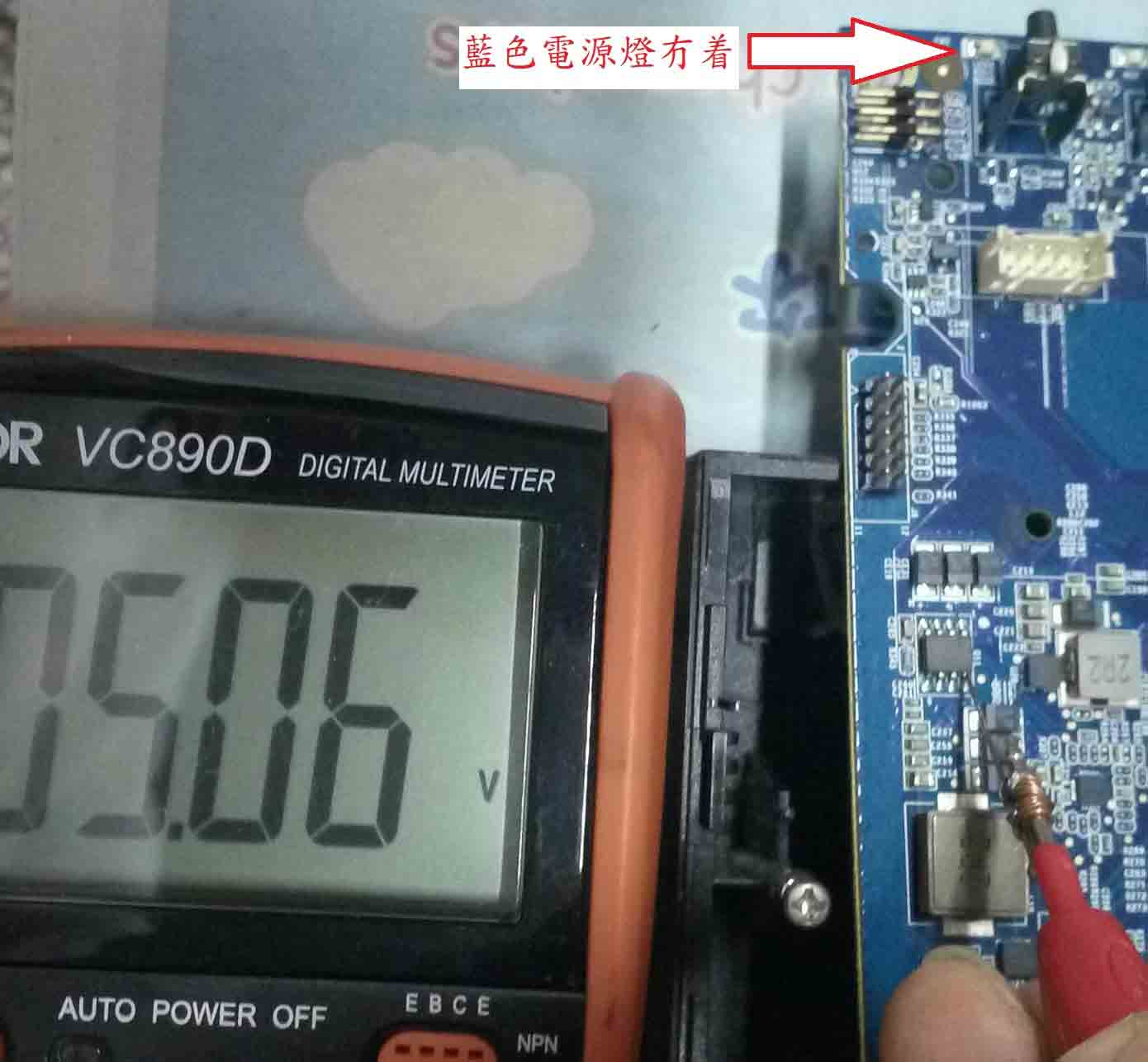

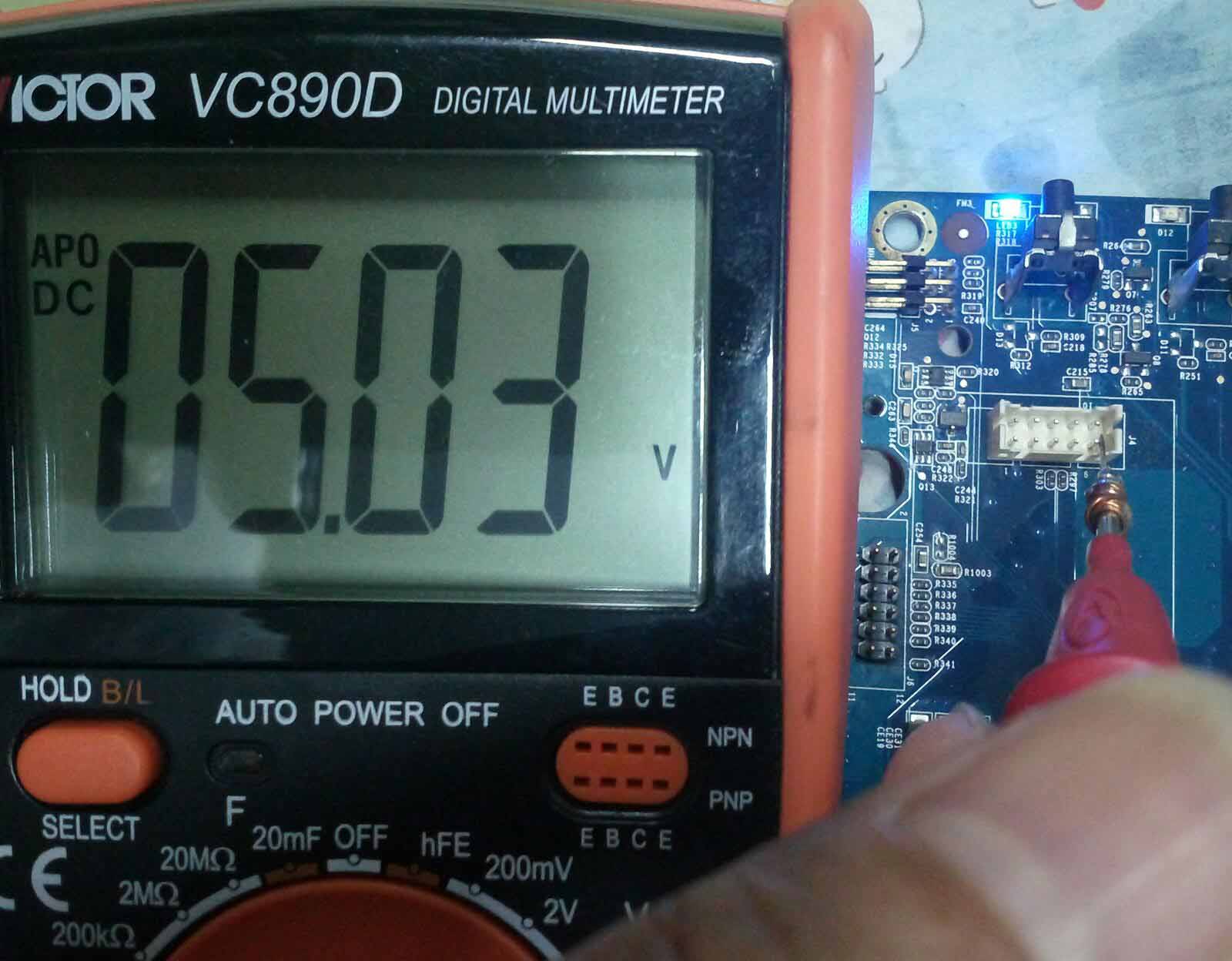

DOM 5V供電回復正常
2021-8-30 19:46


插上DOM
2021-8-30 19:46

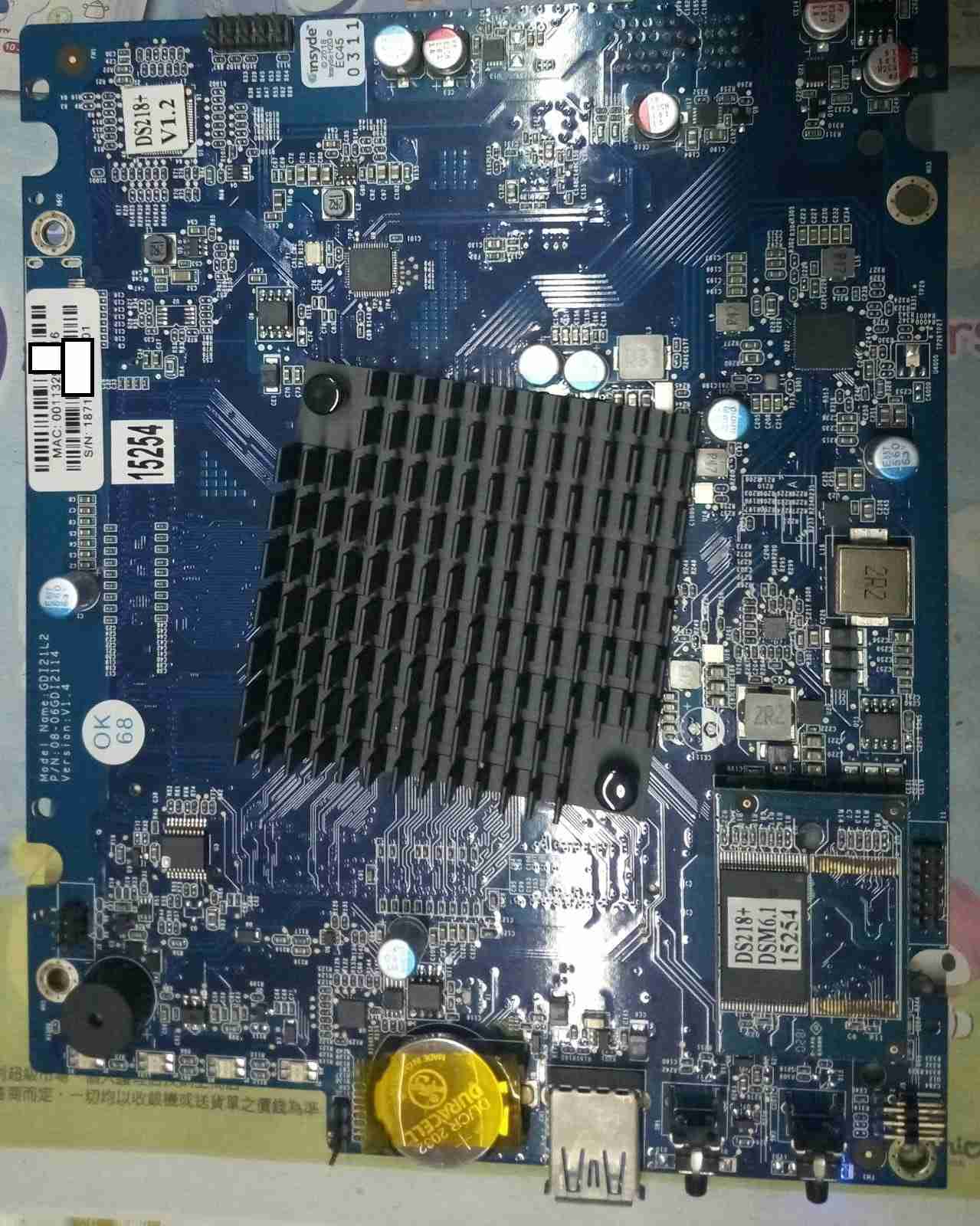

裝番機殼
2021-8-30 19:46

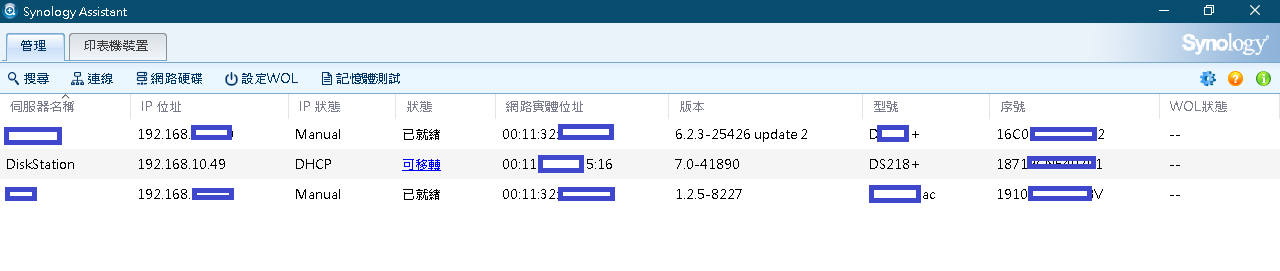

Assistant睇到 DS218+ 係用 V7.0
2021-8-30 19:47

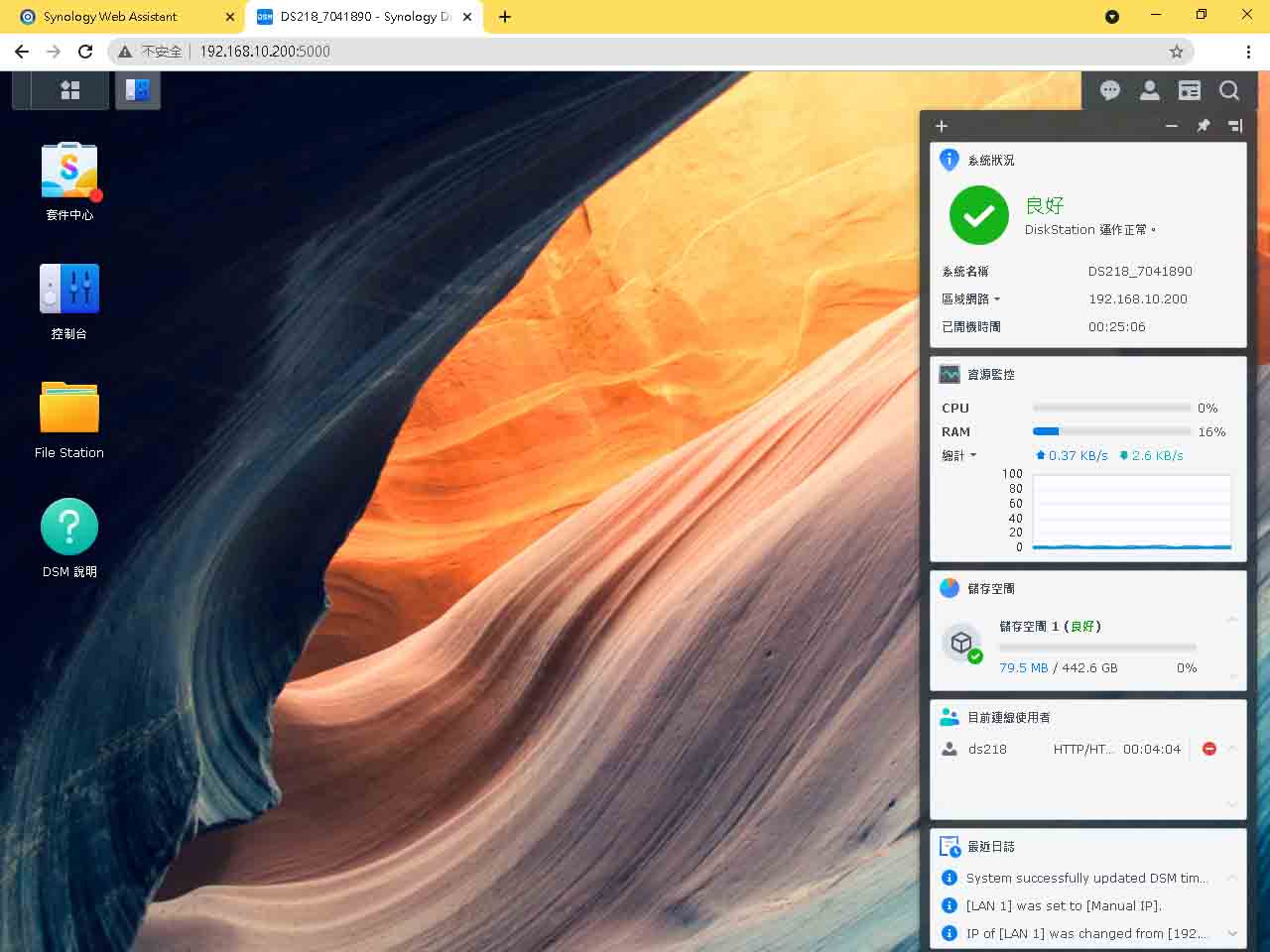

裝好 OS試玩 DSM7
2021-8-30 19:47

TOP

gerrardjamie

Rank: 3Rank: 3Rank: 3
3#
發表於 2021-8-26 23:09 | 只看該作者
幾好,支持你

TOP

sp4148

Rank: 3Rank: 3Rank: 3
4#
發表於 2021-8-30 12:57 | 只看該作者
等看 results

TOP

Jip仔

Rank: 3Rank: 3Rank: 3
5#
發表於 2021-8-30 19:58 | 只看該作者
回覆 4# sp4148

整番着機了

TOP

哈雅貼

Rank: 2Rank: 2
6#
發表於 2021-8-30 22:26 | 只看該作者
樓主有冇興趣整QNAP?

TOP

Jip仔

Rank: 3Rank: 3Rank: 3
7#
發表於 2021-8-30 22:38 | 只看該作者
回覆 6# 哈雅貼

PM我

TOP

simon_mme

Rank: 2Rank: 2
8#
發表於 2021-8-31 09:15 | 只看該作者
師兄堅勁，無線路圖都跟到。

TOP

hkboy3000

Rank: 3Rank: 3Rank: 3
9#
發表於 2021-8-31 10:47 | 只看該作者
樓主好勁

via HKEPC IR Pro 3.6.1 - Android(3.3.1)

TOP

Jip仔

Rank: 3Rank: 3Rank: 3
10#
發表於 2021-8-31 16:07 | 只看該作者
都喺跟基本嘢做
電源就喺最基本了
無電乜都唔郁
