分享Synology NAS DS916+ 簡單維修分享（非專業） 多圖

Jip仔

分享Synology NAS DS916+ 簡單維修分享（非專業）

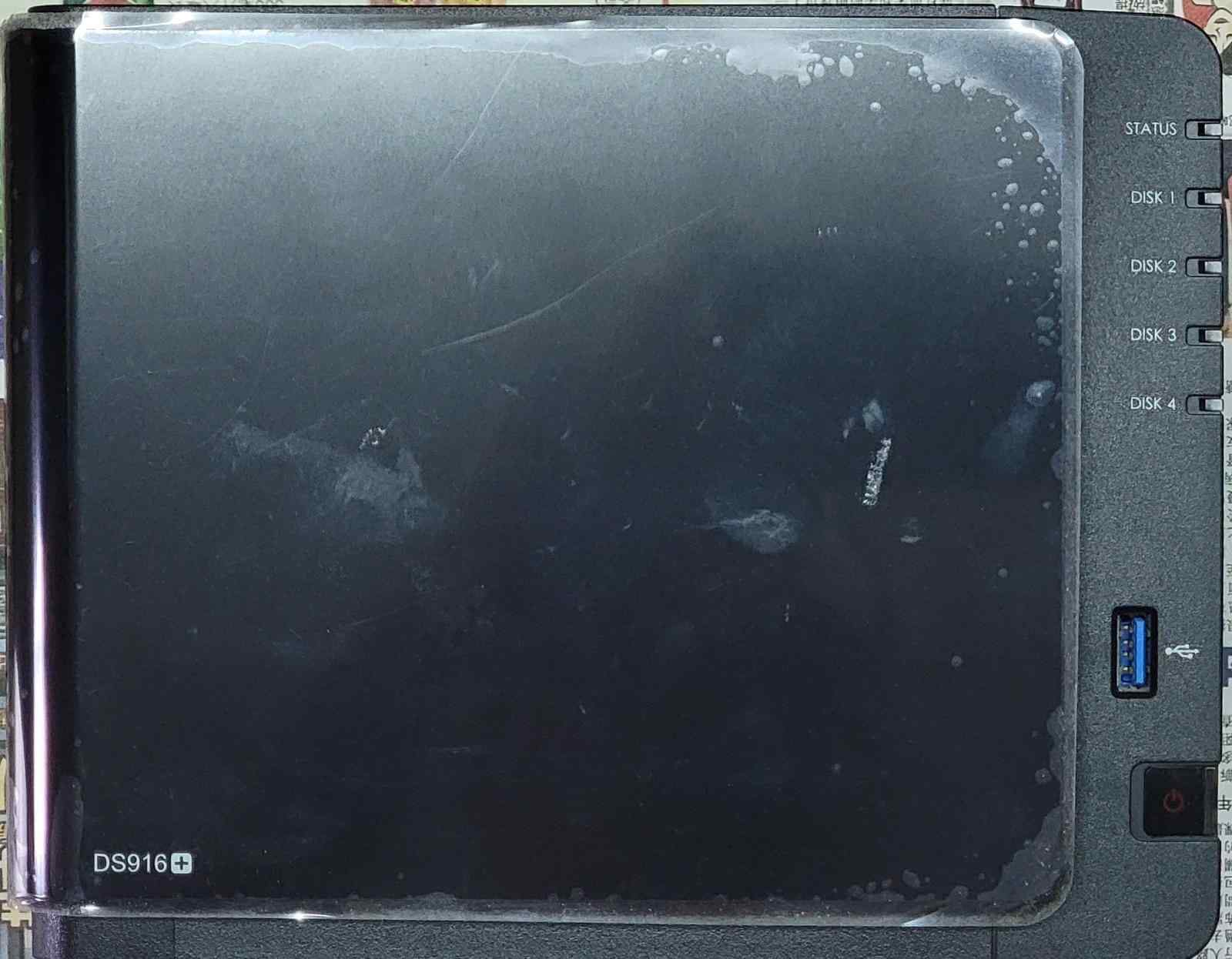

今次呢部DS916+喺BAY4認唔到HDD

2021-9-20 12:02

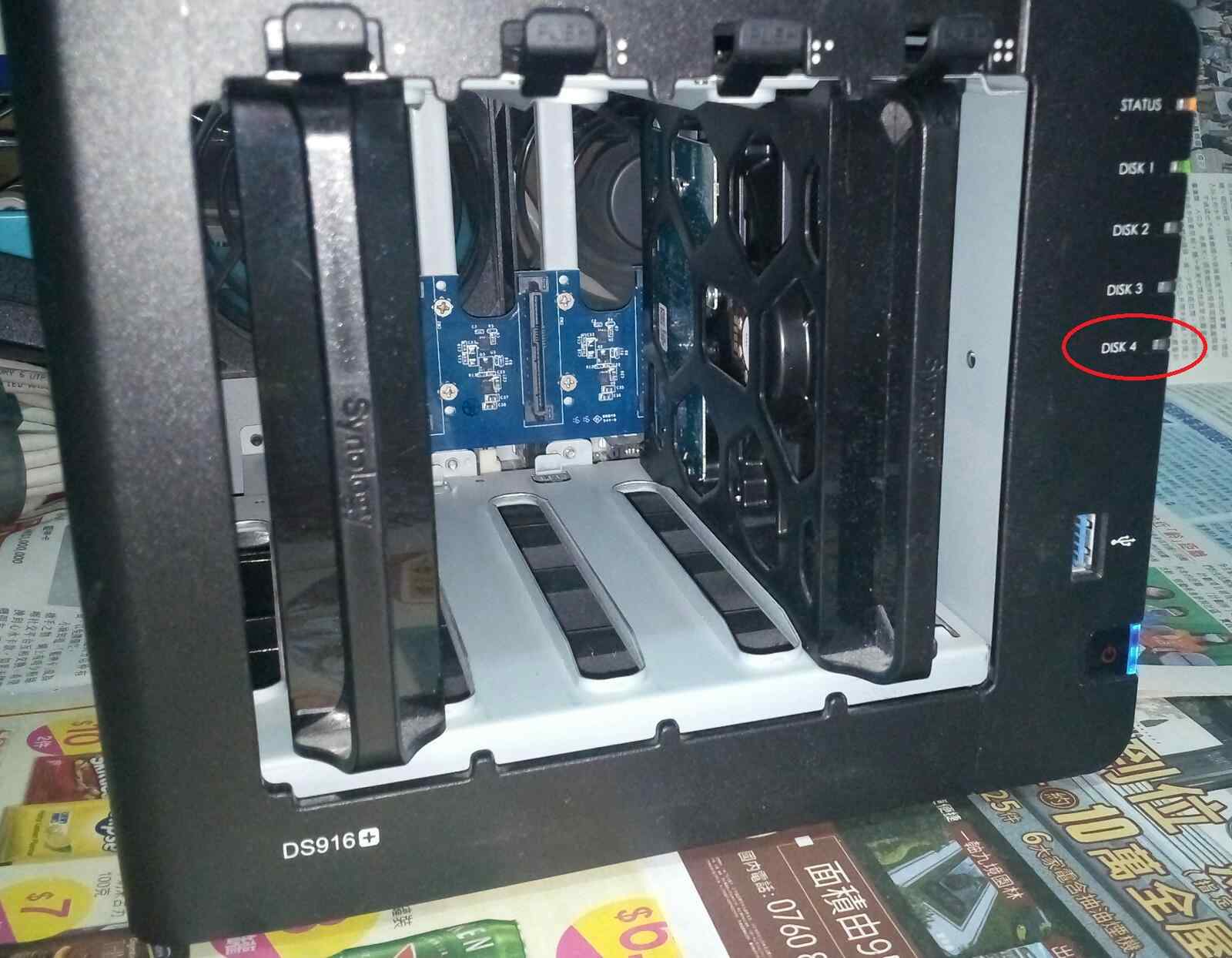

Bay1 ＆ Bay4 插入HDD 只見到 HDD1 的 LED亮着 HDD4無燈

2021-9-20 12:02

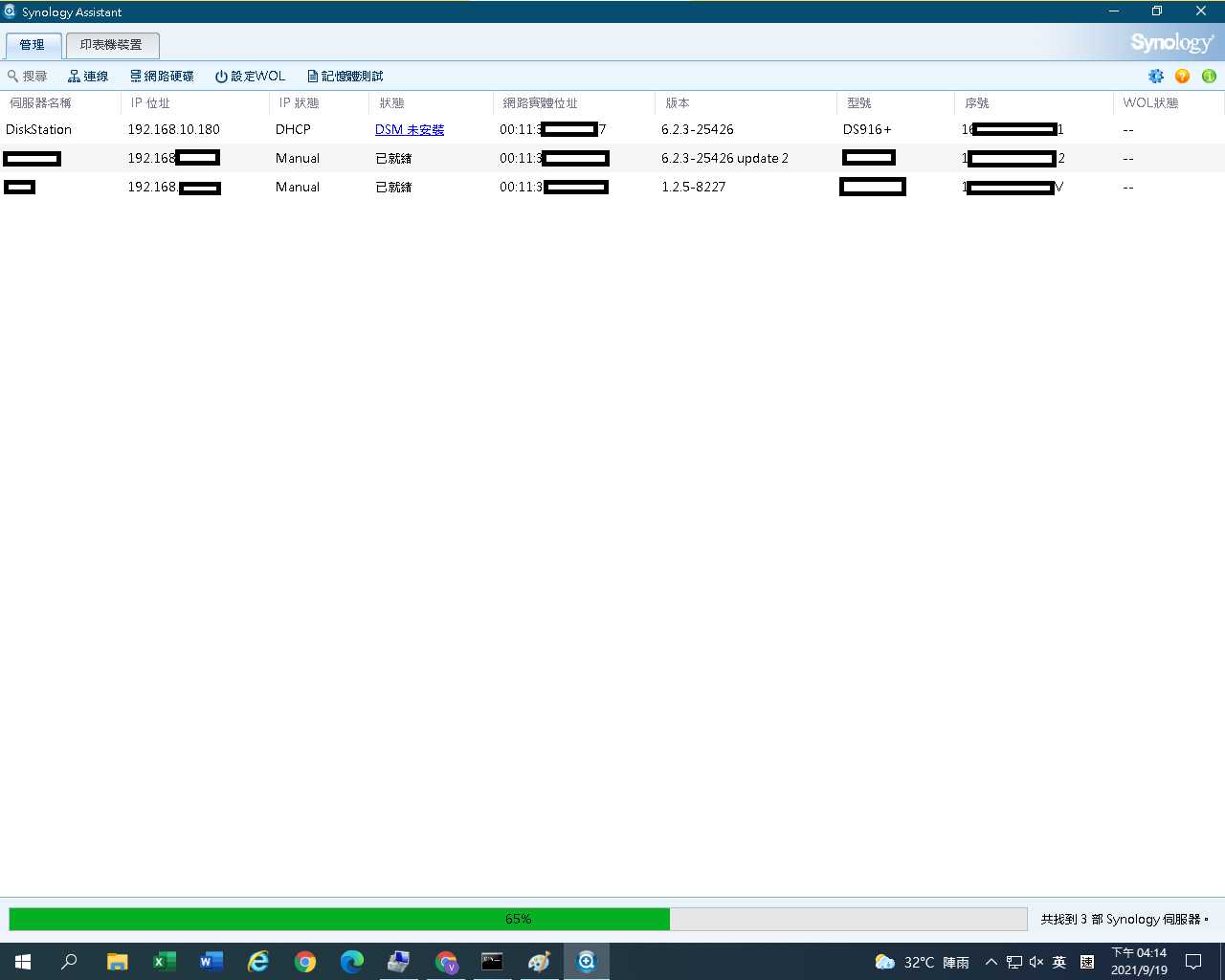

用Assistant 搵NAS

2021-9-20 12:06

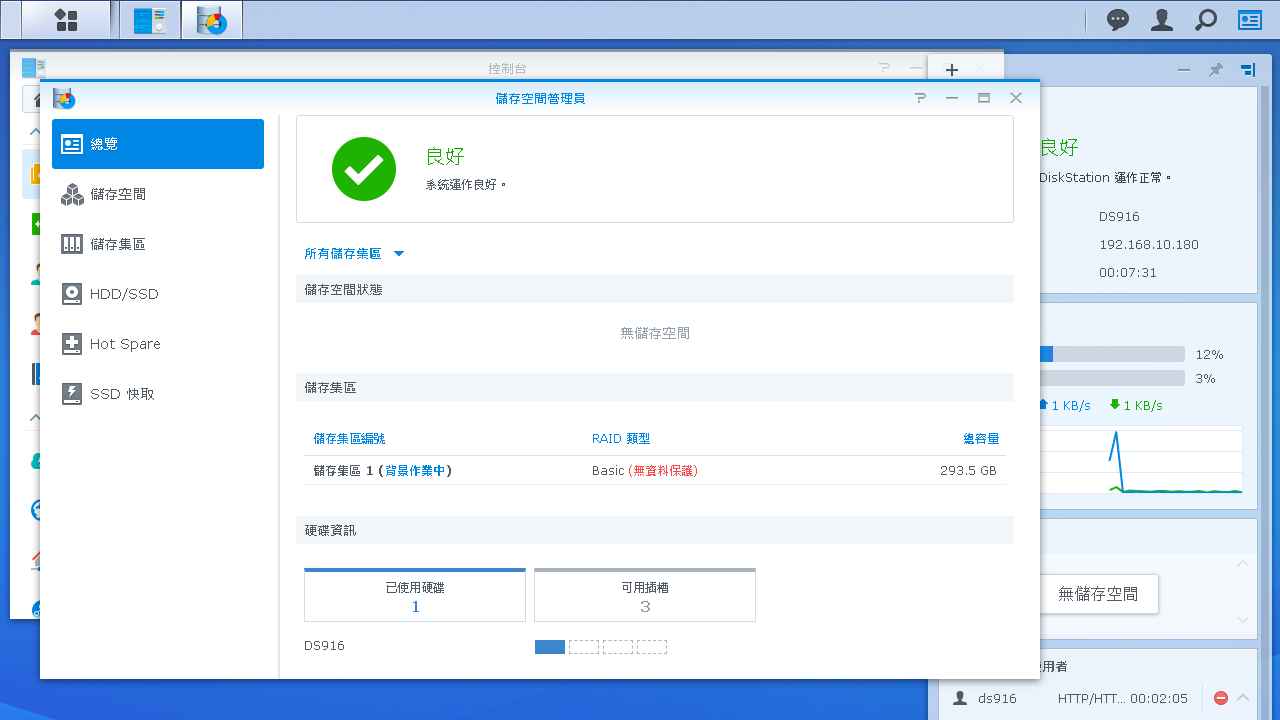

裝好DSM後都係得一個HDD

2021-9-20 12:08

拔出HDD1剩下HDD4
我留意到 HDD4無摩打轉動感覺
跟住就喺拆機

檢查一番HDD4沒有取得正常的供電導致摩打唔轉

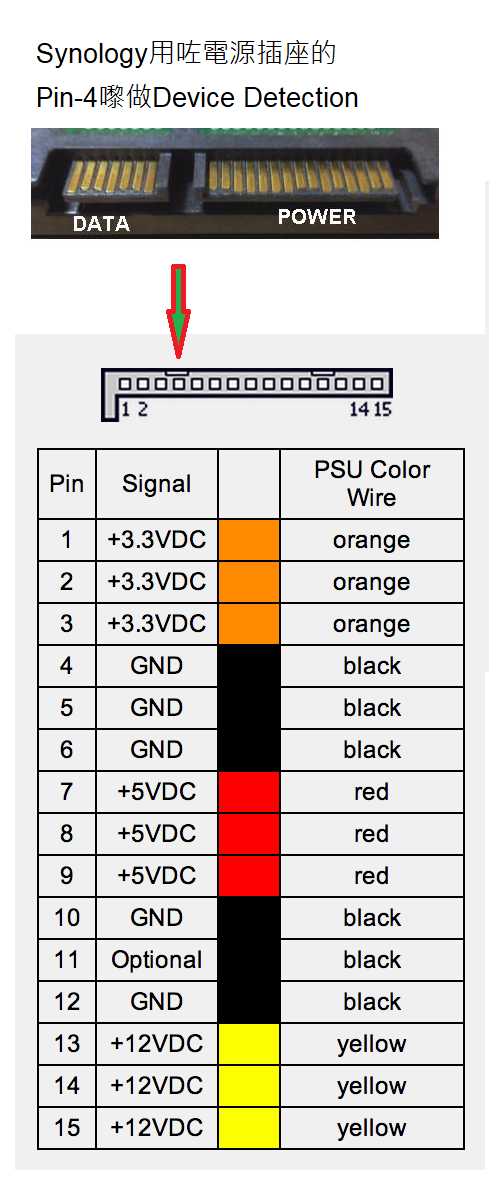

再跟吓發現Synology用咗電源插座的 Pin-4 嚟做 Device Detection
呢個部份喺感應到HDD時才會供電比HDD

2021-9-20 12:08

度過HDD的 Pin-4去到另一端喺唔通的

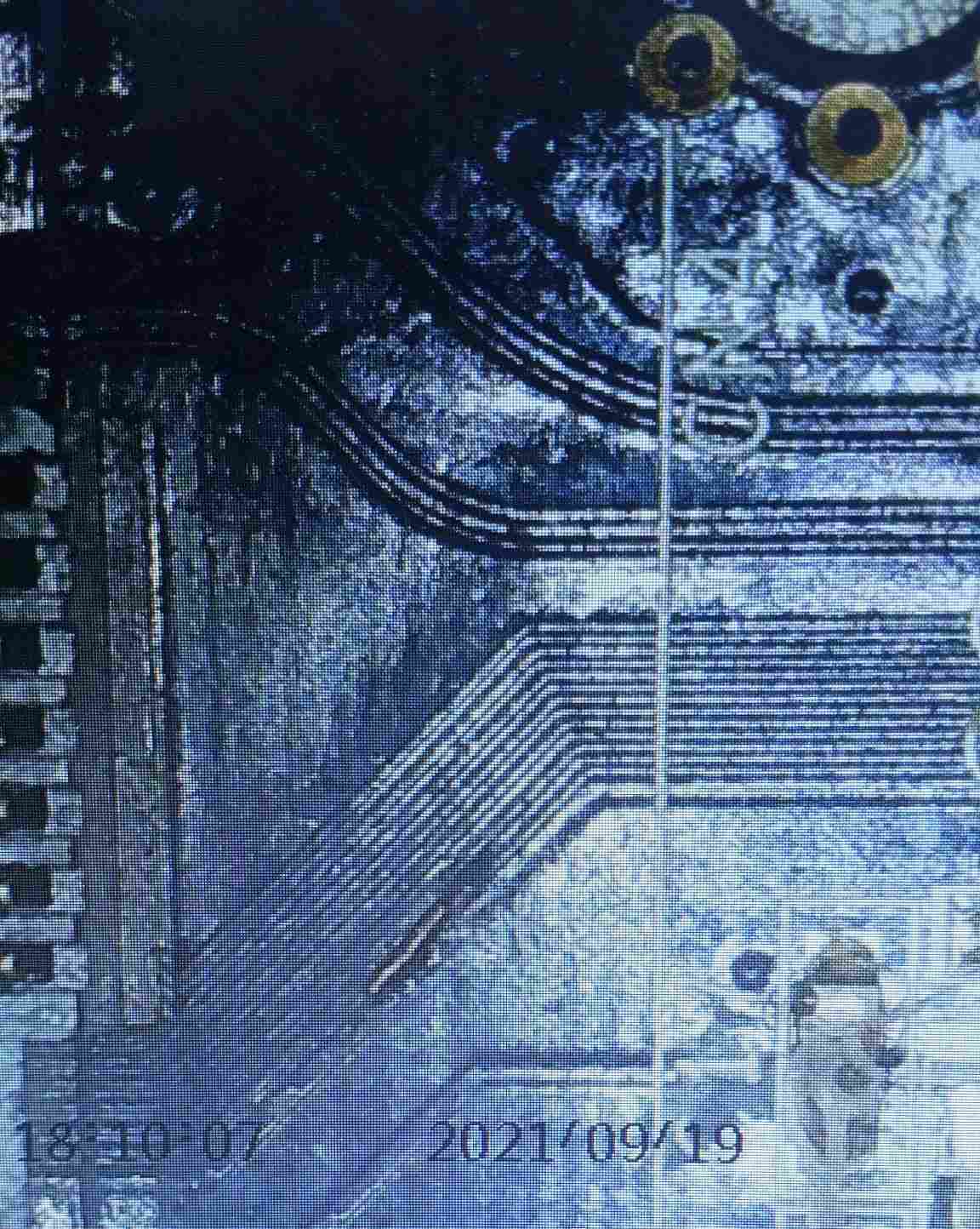

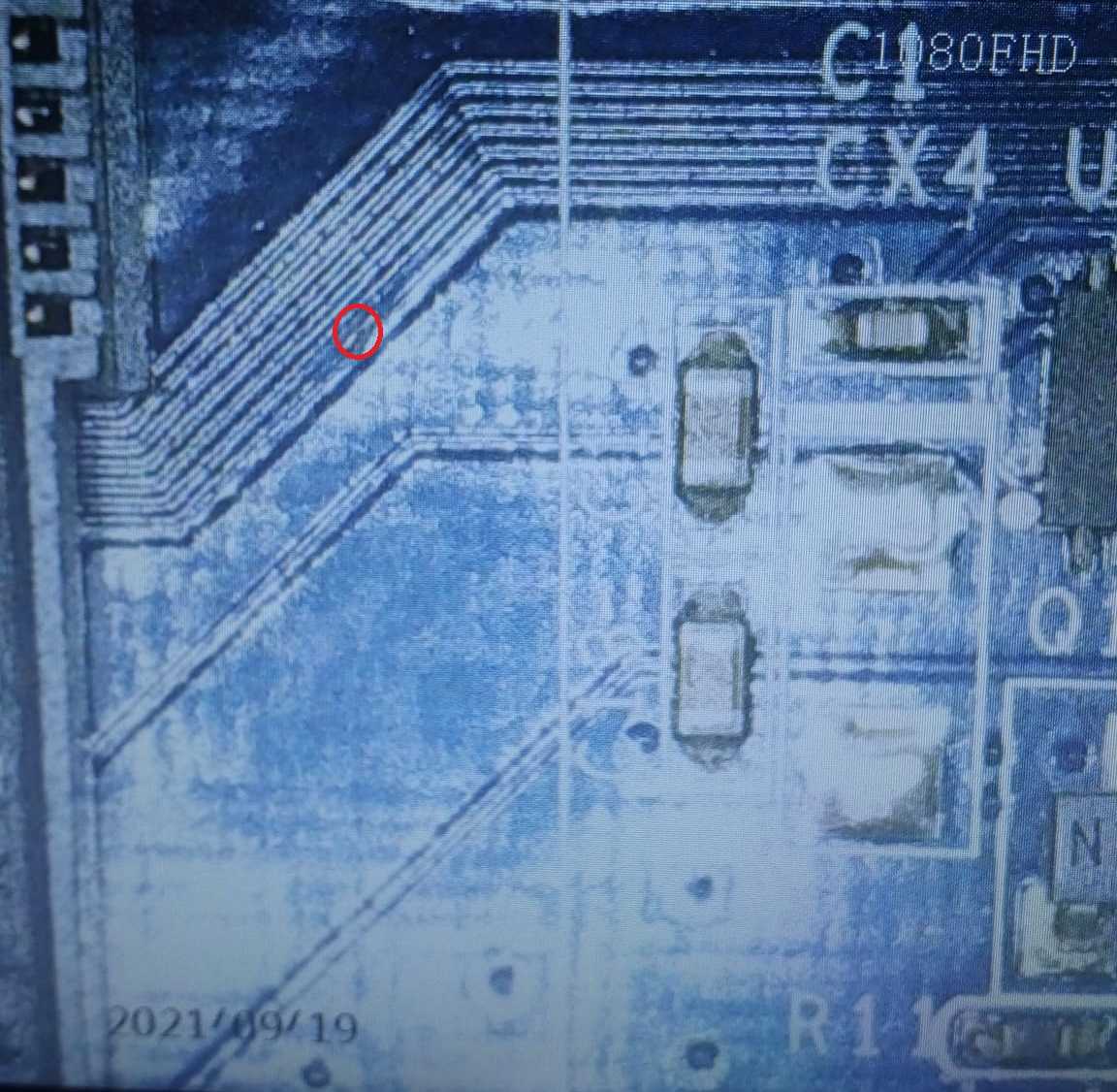

見到PCB好似有斷線

2021-9-20 12:13

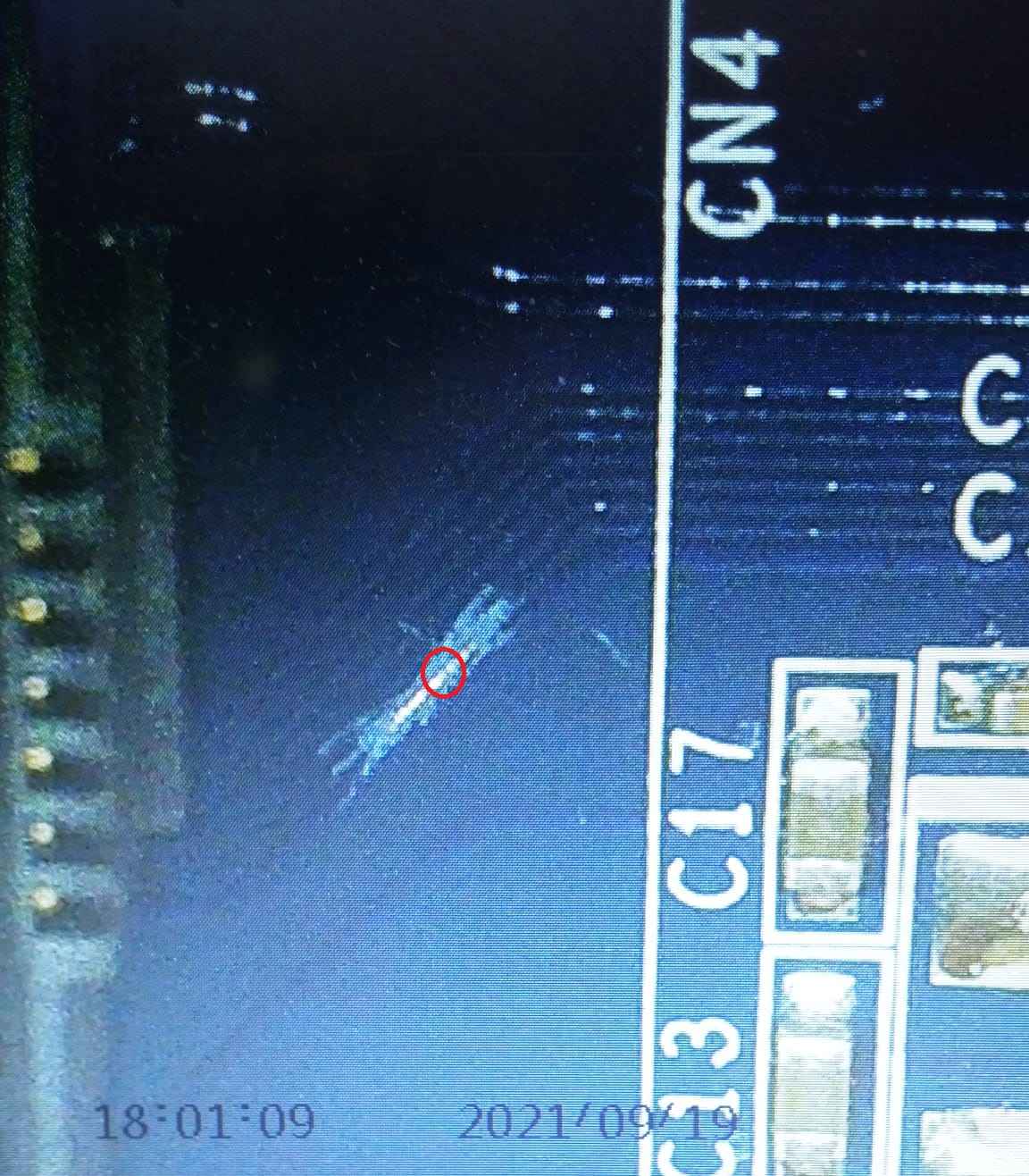

刮開保護漆真喺呢個位斷開

2021-9-20 12:16

用條幼線駁番
量度線路已通

2021-9-20 12:17

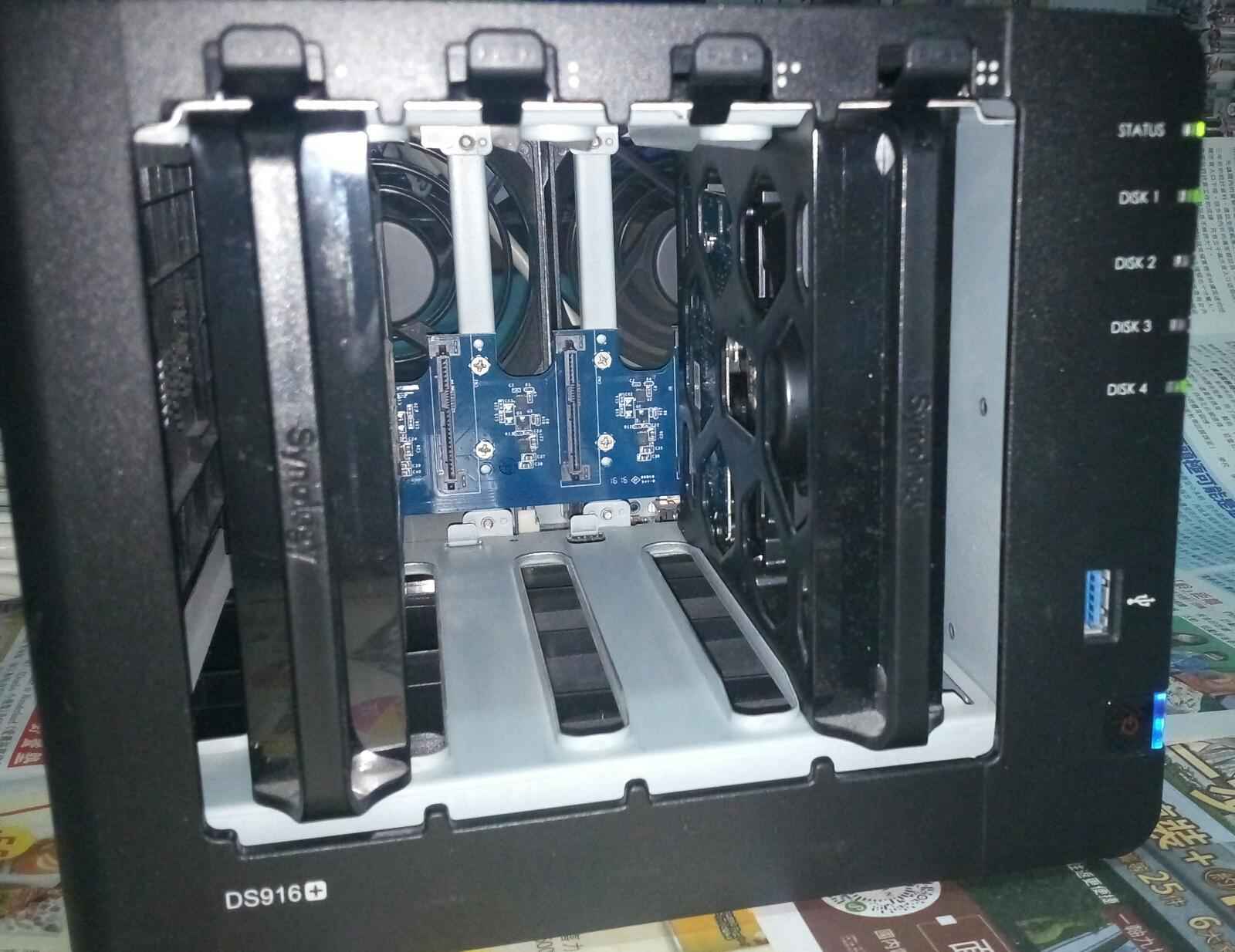

跟住裝好機殼插上HDD
今次見到HDD4的LED亮燈了

2021-9-20 12:17

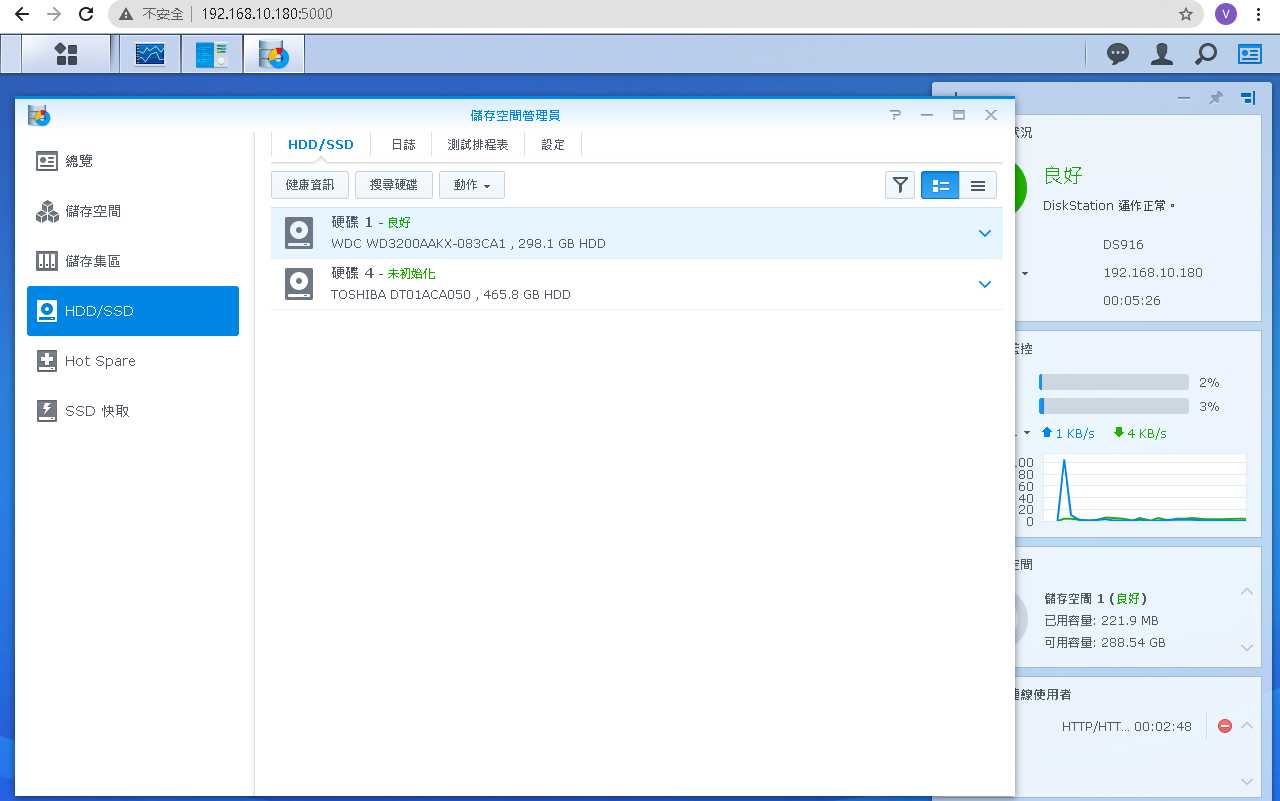

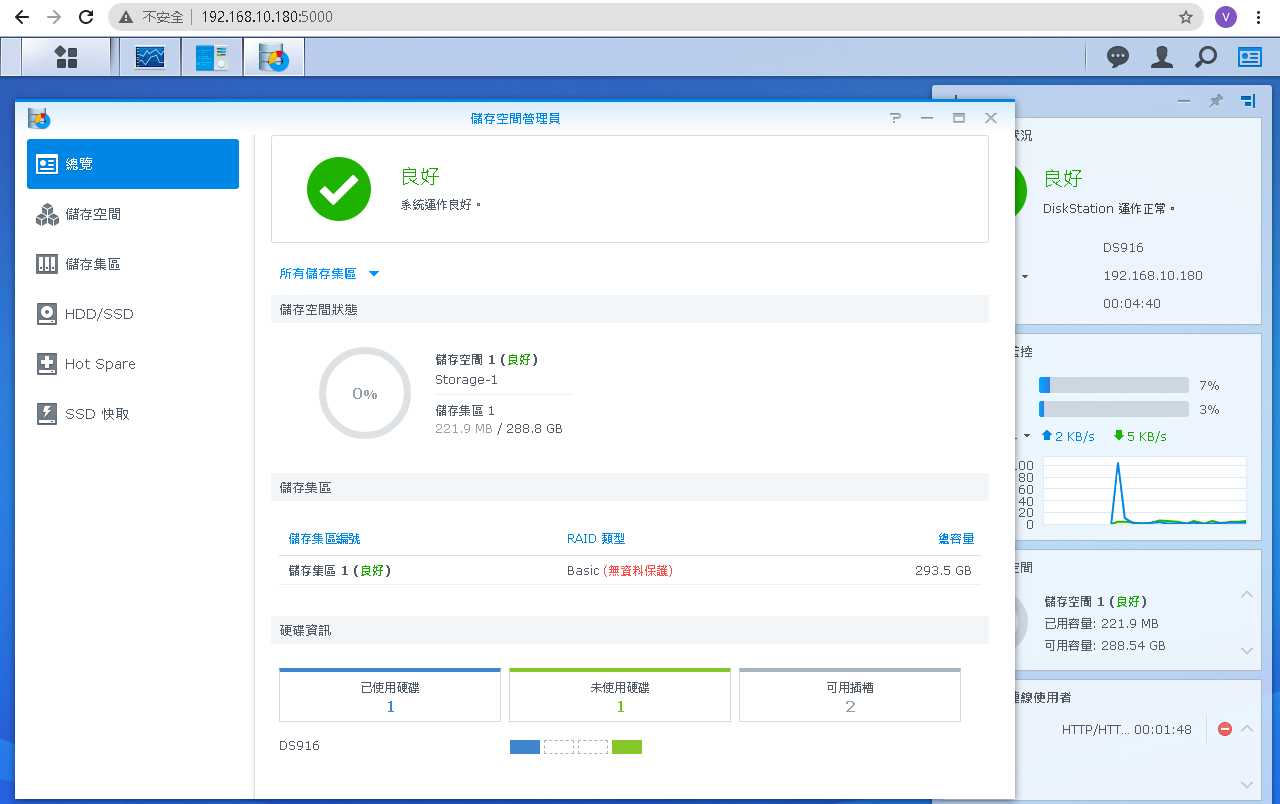

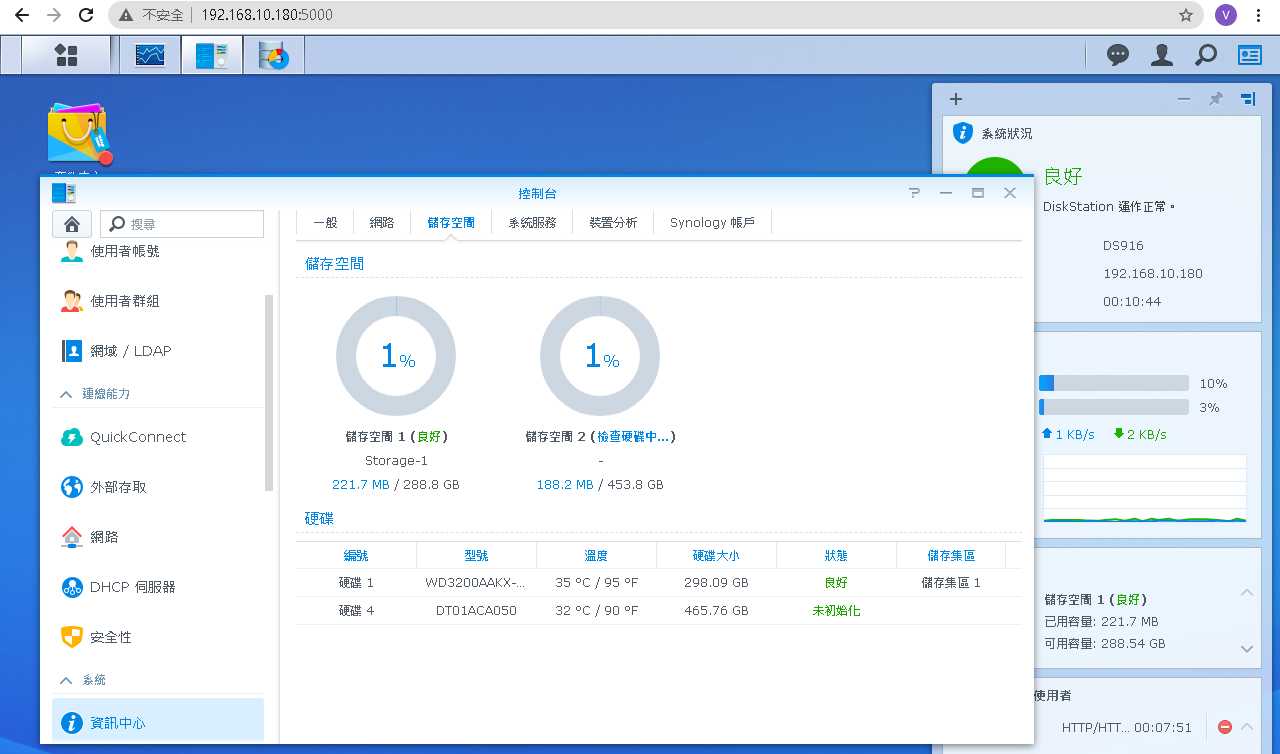

進入DSM見到 HDD4存在

2021-9-20 12:18

2021-9-20 12:25

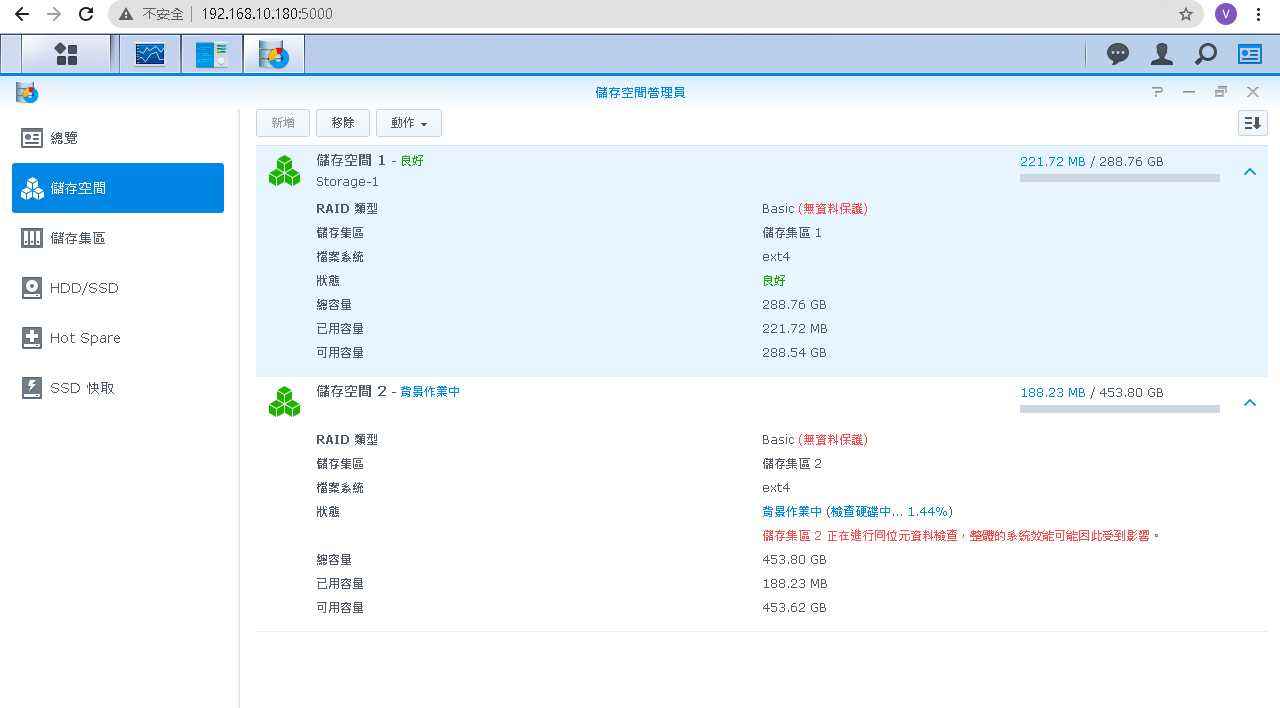

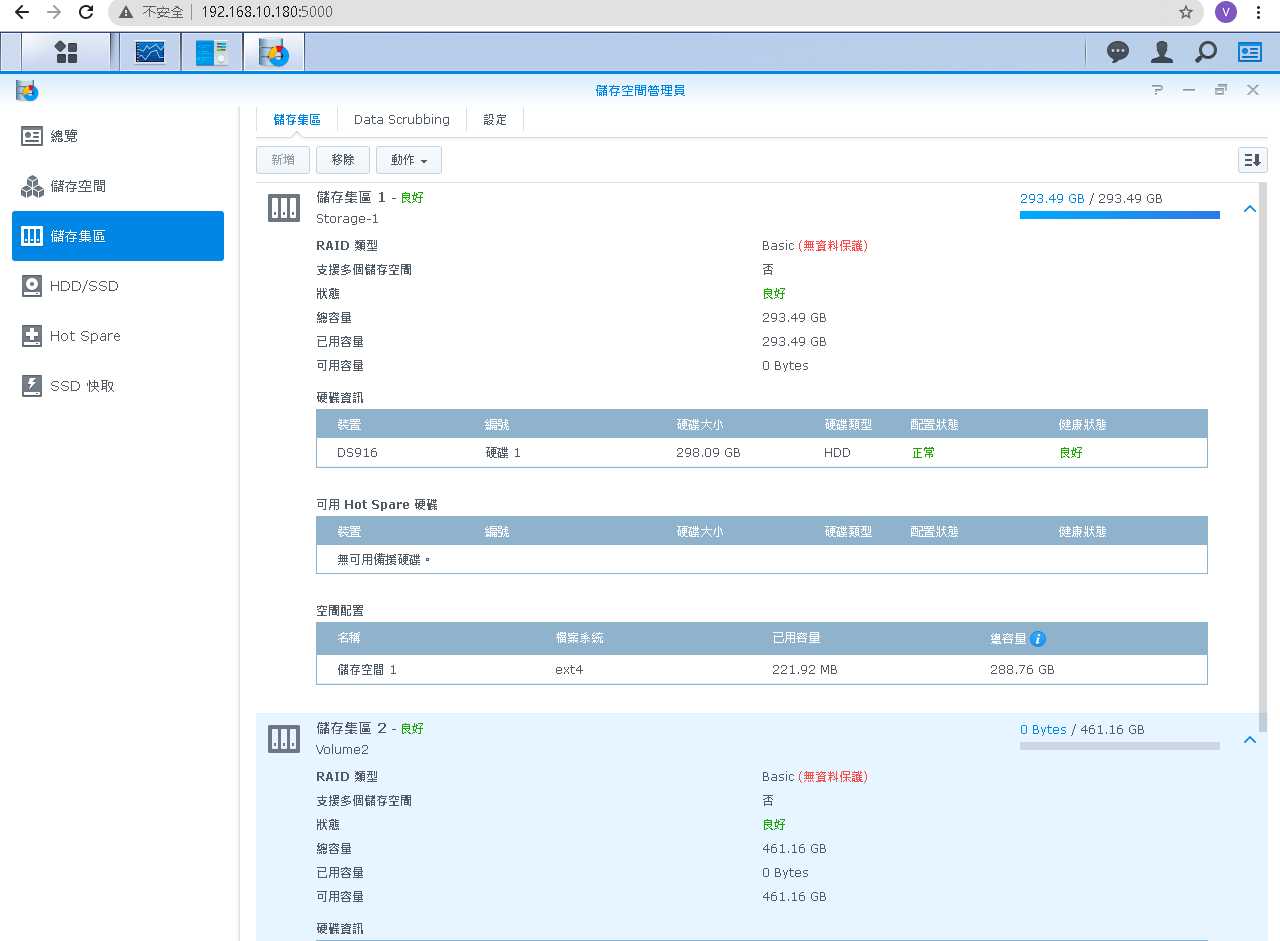

為 HDD4新增Volume2
HDD等待檢查中

2021-9-20 12:25

2021-9-20 12:29

2021-9-20 12:45

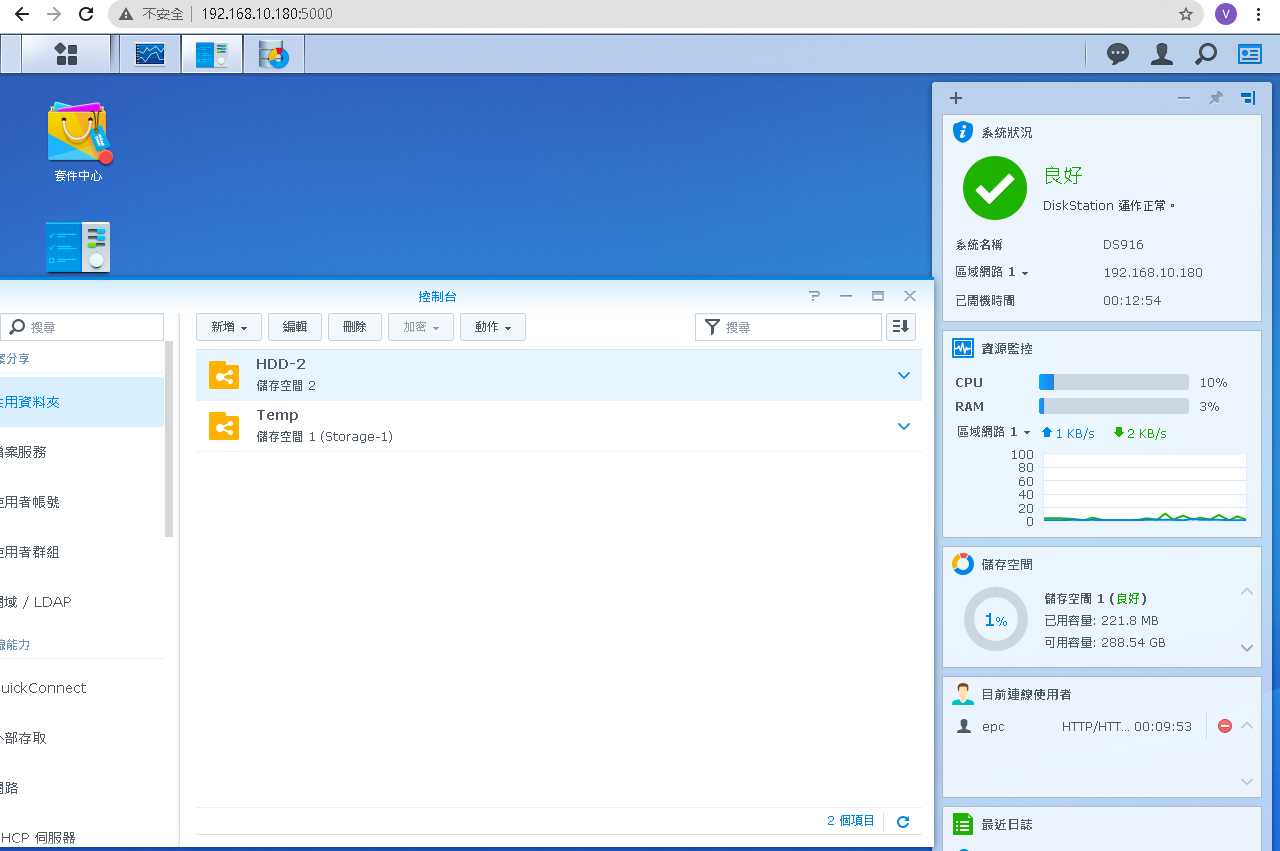

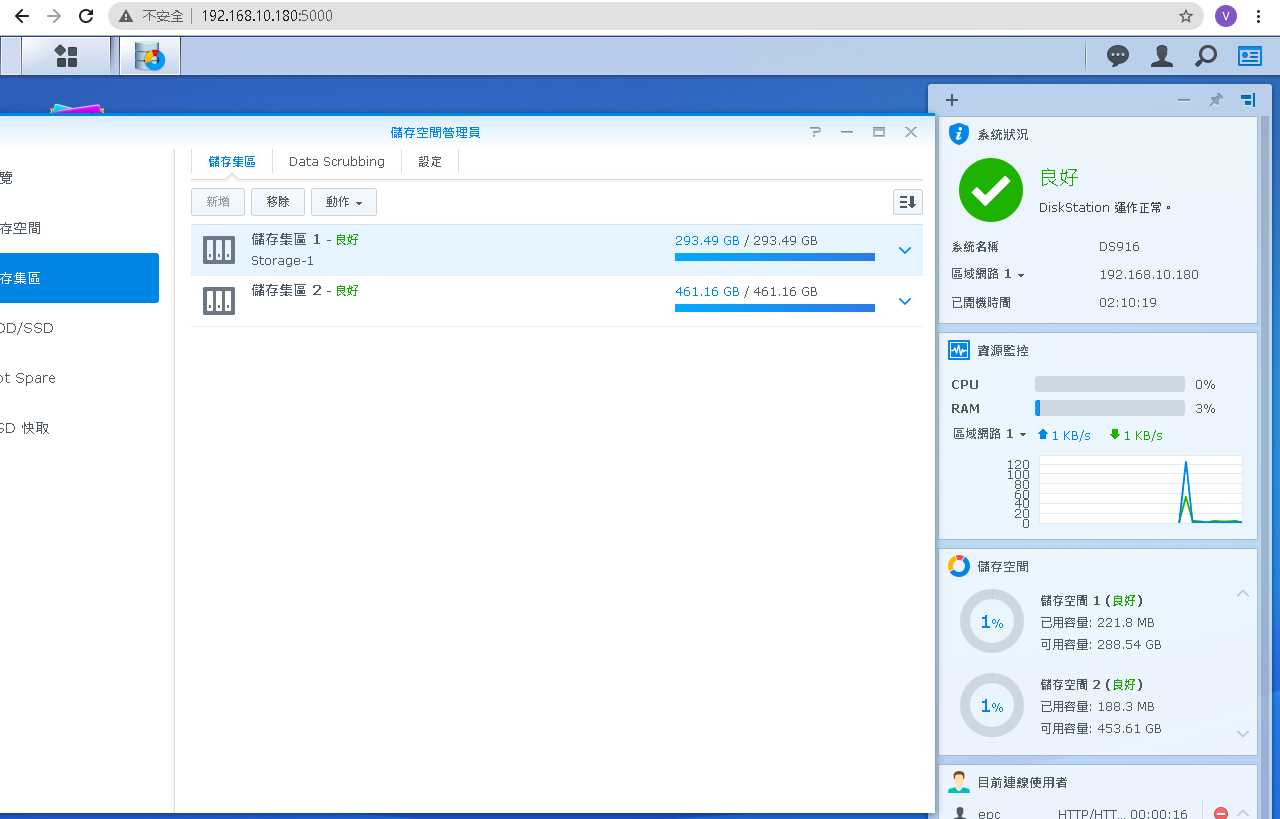

亦都新增Folder在Volume2

2021-9-20 12:48

開咗2個鐘都喺時候關機約交收

2021-9-20 12:52

同場加插

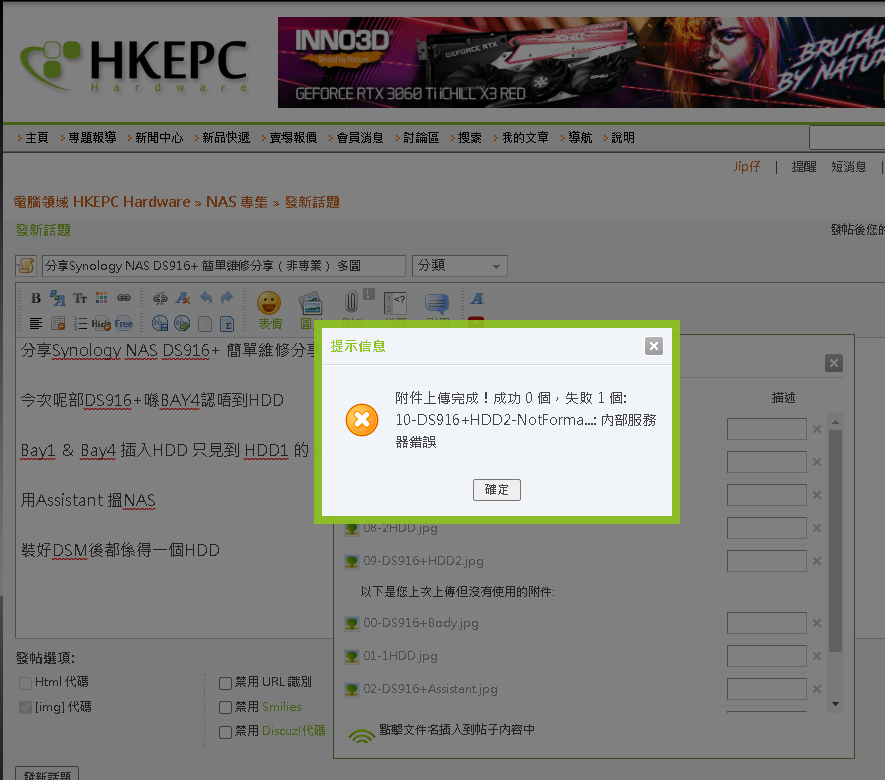

原本呢個 POST在早上 9點出
但唔知點解upload圖片經常ERROR
直到 12:55 先至完成

2021-9-20 12:53

123simon

Thank you for share

遊客

請問推斷咩原因會斷線？

gozilla

回覆 1# Jip仔

細細個(30年前)好崇拜識電子嘅brother, 當時年輕時跟過位哥哥學過皮毛，自己讀書唔叻中五畢業想報電子系，但當期時電子系超難入又競爭大，錯過左時機，終於轉左讀有關Computer嘅科目，諗返起都想重拾返讀電子嘅初衷。

Jip仔

回覆 4# 遊客


唔喺＜推斷＞
喺跟線路End2end唔通
就續段揾

遊客

回覆  遊客


唔喺＜推斷＞
喺跟線路End2end唔通
就續段揾
Jip仔 發表於 2021-9-21 09:26

其實用用下點解無啦啦會唔通？造工問題？
(唔識電子野 )

kk30

其實用用下點解無啦啦會唔通？造工問題？
(唔識電子野 )
遊客 發表於 2021-9-21 09:43

    係啦, 好地地又唔似受外力影響, 無端端會斷咗

Jip仔

回覆 7# 遊客

有好多事都喺估唔到的
當你做過就知道
D線路好幼
有時中段可能有比髮絲還幼的絲接通
又或者銅鉑有缺失
在PCB生產過程過到QC
但使用一段時間通過電流的影響吓斷開
呢D情況偶有發生

vtrchan

回覆 1# Jip仔

咁樣斷trace，似係生產quality出問題，其實有無得claim番Synology呢⋯⋯
