[音箱] 喇叭單元接線請教及2.1有源維修請教

本帖最後由 Smallduck456 於 2019-3-4 06:41 編輯

話說本身係套Razer MAKO 黎, 不過有問題又整唔到 問題: 左邊輸出聲弱 人聲量小 有失真 大聲時失真隨之增加, 開機有一秒由大至細聲既"招"一聲, 用CONTROL PAD 按功能(轉BASS)咁,就會有好短既電流聲 P.SBASS電路板圖片係下面回覆

無儀器, 不過我唸d 喇叭單元應該無問題 所以都想用番

經過研究之下. 都比我將隻喇叭拆左件,由於佢本身係用rj45頭做喇叭線,

我實在搵唔到轉接頭將佢用係普通Amp 到,咁見佢本來都有parts 去connect 高音同全頻/中低音單元, \

而rj45母頭都係用一紅一黑焊接住喇叭條紅黑

想問下師兄們 我要外接駁一條普通既喇叭線係咪就咁焊埋線頭入去本身個焊位到就ok?

另外唔知焊ic 個時失誤定點 曾經有一次補完焊腳後開聽下歌摸到隻喇叭滾水咁熱, 當然即刻熄左佢,

之後補左d 腳位又無再發生,另外點樣睇個單元有冇燒壞?..就咁睇唔多覺眼有咩唔同咁
附件: 您需要登錄才可以下載或查看附件。沒有帳號?註冊

而且點睇佢係串聯定並聯?
高音係20W 4歐母, 中低音係12W 8歐母, 低音個單元暫時未睇到
官方資料係每路100W, 咁我係咪應該買300W功放就可以?謝謝

TOP

這類2.1 speaker係個subwoofer機負責所有分音+ amp工作. 單駁個新amp係唔work. 唔知你部機什麼問題,好彩像這個就DIY修理.
https://www.ursecta.com/2017/12/ ... click-of-death-fix/

TOP

中低音喇叭直駁Amp輸出都還可以
高音喇叭要分音否則有可能燒喇叭

TOP

我部機左邊輸出聲弱同有失真 人聲比較起右邊接近無 但有出聲,
開時時有一秒大至細聲既"招"一聲, 拎過出去一間整 整唔到, 同我講係其中一塊運放pcb有問題.
之後我自己買左粒5534 ic番黎焊番上去,情況依舊. 而喇叭發熱就係因為小弟技藝未夠, 走去焊ic , d腳位焊得唔好,之後開既時候發現
都即時熄左佢, 再補焊d 腳位, 之後無再熱, 係唔知個下咁熱會唔會破壞左喇叭單元

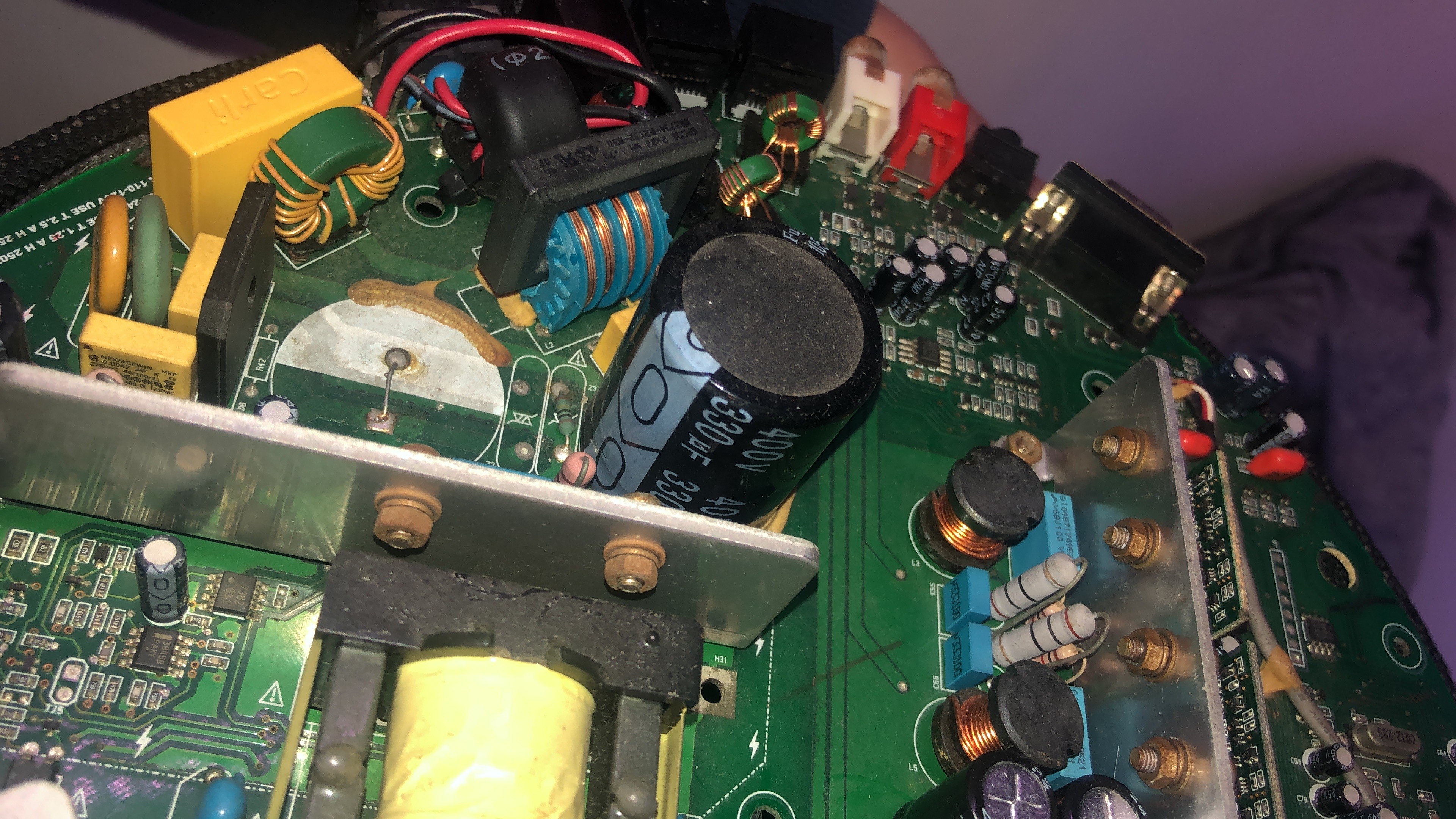

bass入面個電路板係咁

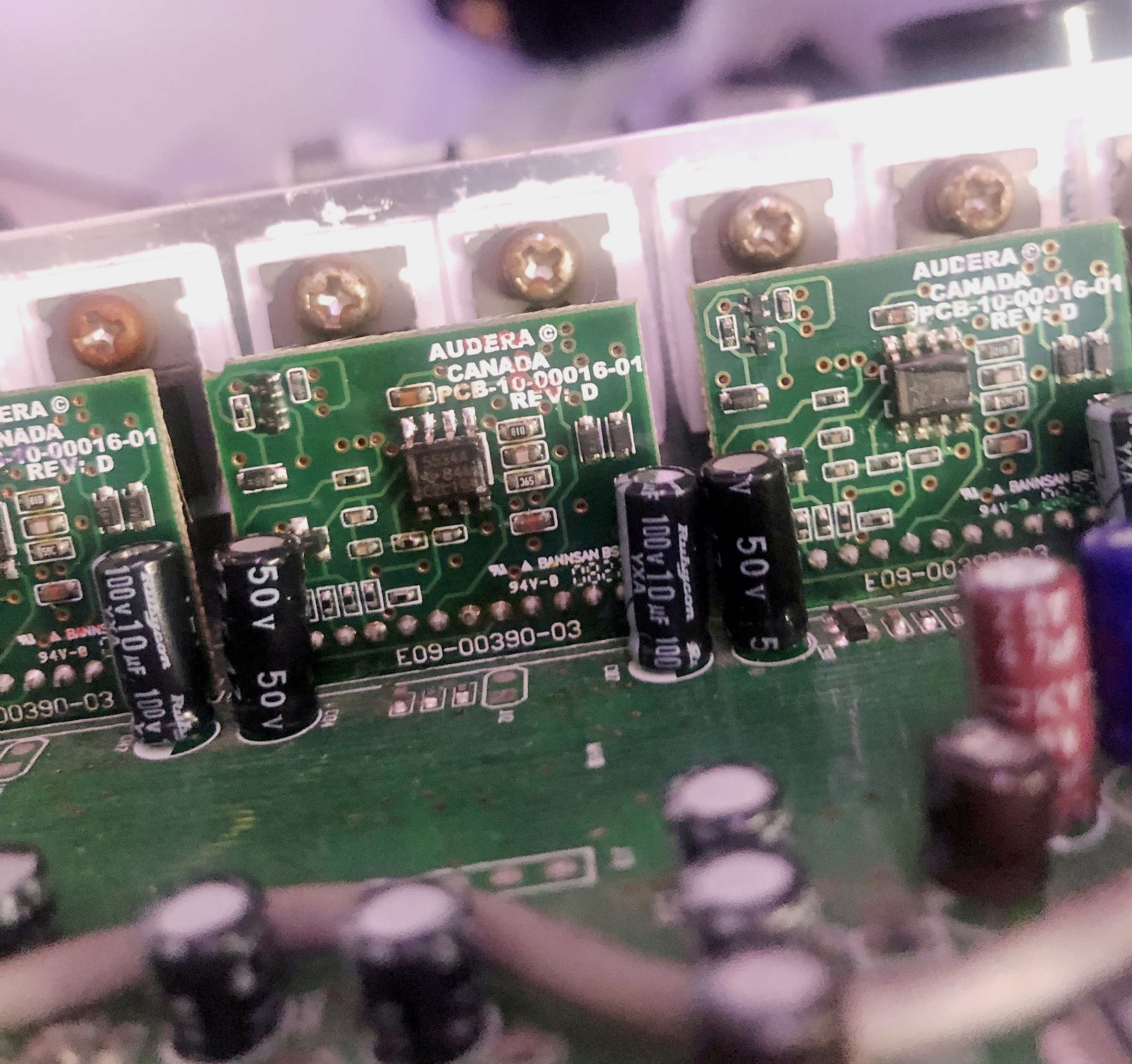

都換過唔小既電容 ,同埋換左維修條友話有問題個塊前級分立運放pcb上面粒ic NE5534A, 不過無效果..
問過官方無任何資料可以提供, 淘寶都搵唔到個塊pcb, 二手市場都唔見有人賣,
不過上網睇d人話依d機左右聲道電路設計應該一樣, 但我又睇唔出有double 差唔多樣既野係到=0=
同埋照道理 佢有六塊細既運放pcb, 有4塊係用TL081c, 得2塊係5534a, 乜唔係應該左右聲道對應TL081C, 重低音對應先係5534A?

TOP

TOP

咁如果最後無得救. 係咪可以每聲道加隻分頻器駁入去都可以?
其實我幾鐘意依套喇叭,有BASS得黎有彈力 唔會好似有D喇叭一有小小BASS就成隻
耳KEEP 住聽到D 低頻"嗚嗚"咁WING住耳仔 開住都訓唔到覺咁

TOP

本帖最後由 lnchu 於 2019-3-5 12:45 編輯

師傅都唔整我覺得樓主能修好的機會不大。就來個拆件再造。淘x搜"喇叭二路分音''及"lm3886功放板2.1成品"價錢隨你,分音用小型的就夠。把分音装落衛星喇叭,鑽窿加兩條紅黑喇叭柱代RJ45座。完成。個Bass unit只要抽到去喇叭線駁去2.1amp就完成。調cutoff frequency bass volume等與中高配合。
【LM3886功放板1875功放2.1声道成品功放机音频发烧小功放定制新品】https://m.tb.cn/h.3DLzv7r?sm=d54d3e 点击链接,再选择浏览器咑閞;或復·制这段描述¥FJGpbvEcTTh¥后到👉淘♂寳♀👈

講講修理。4片module係左右聲導的功放,跟一跟見到四條底板線路去RJ45座。可掉轉吓L同R試。另外兩片是bass 的功放。那些50V,100V电容check吓。

TOP

本帖最後由 devilcat1 於 2019-3-6 14:50 編輯
我部機左邊輸出聲弱同有失真 人聲比較起右邊接近無 但有出聲,
開時時有一秒大至細聲既"招"一聲, 拎過出去 ...
Smallduck456 發表於 2019-3-4 02:26



    補下大管D管腳錫試下 5534後面哥幾支三極管 同埋5543前面哥幾支10UF 50V同100V電容 試下換下佢 哥幾支電容會過信號

不過你講呢個情況 有聲但好細聲多數係運放壞 玩前級運放插得唔好都係咁樣 如果換過5534都係唔得 極有可能係前面哥幾粒電容問題 又有可能買左假5534 同埋可以跟返線路睇下有冇兩支7812 同7912 有可能係穩壓管壞都未定 不過唔知你份電路係點 左邊冇聲右邊有聲7812/7912壞既機會好少

TOP

又未去到好細聲 音樂聲差唔多, 人聲就隔左層咁弱, 同埋都係keep 住有d拆聲係左邊咁
另外我唔明喇叭仔分音個度, 佢都係一條線出去隻衛星喇叭, 咁佢點樣做到d 高音同低音訊號去到喇叭個到高音走去高音單元,低音走去另一邊單元?
定係其實兩隻單元插住個塊迷你pcb 已經係分音?

via HKEPC IR Pro 3.5.1 - iOS(2.4.1)
