[教學] [OpenSCAD]自畫Cal Cube

KSC

http://www.openscad.org/
用呢個軟件，適合Programer用
http://www.openscad.org/cheatsheet/index.html
貓紙

2017-4-13 23:39

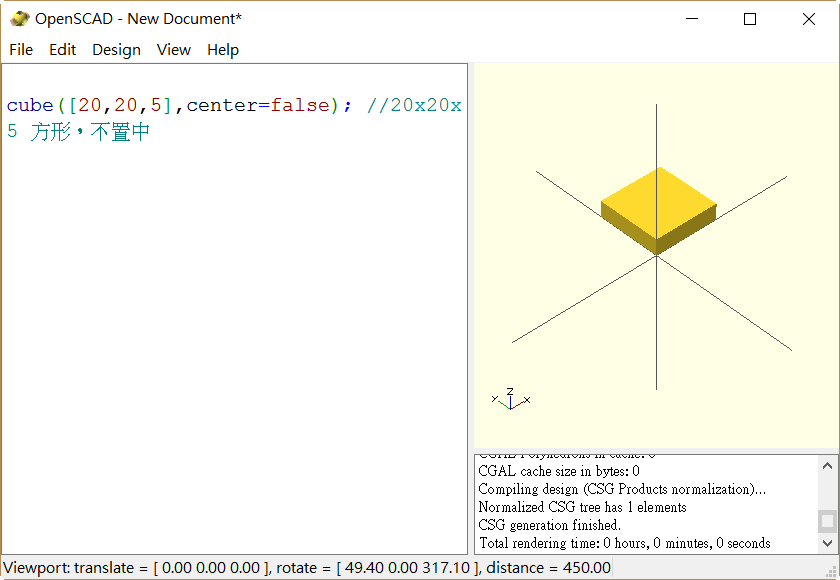

畫方形

2017-4-13 23:39

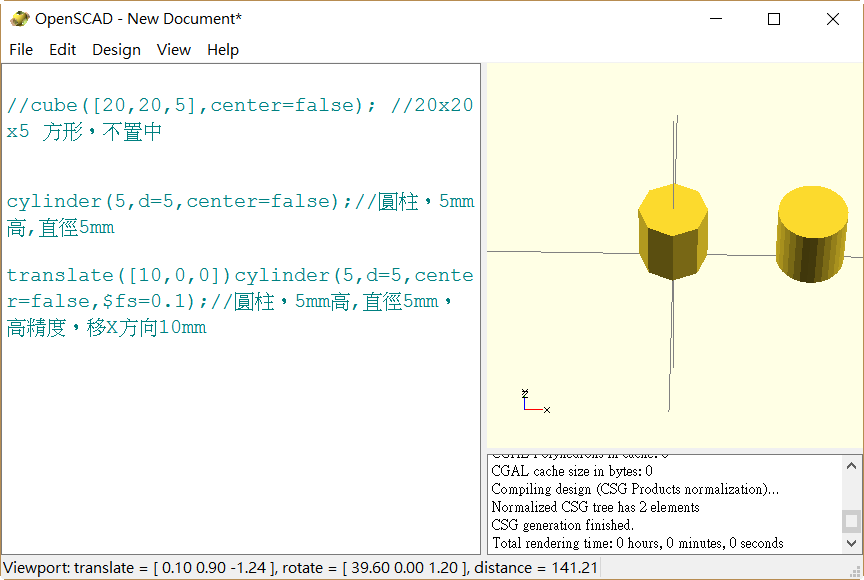

畫圓形，移位

2017-4-13 23:39

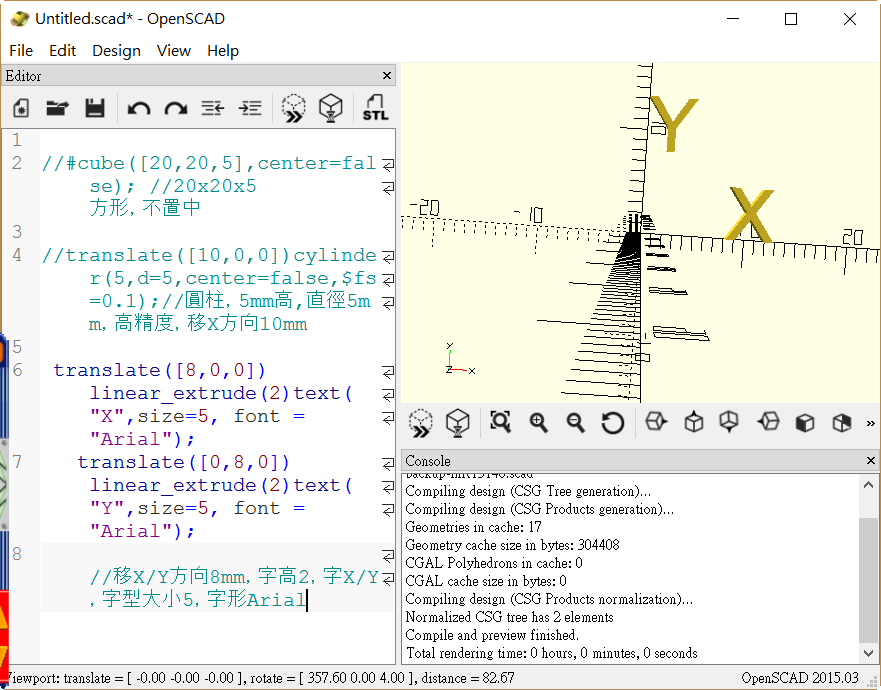

畫字

2017-4-13 23:39

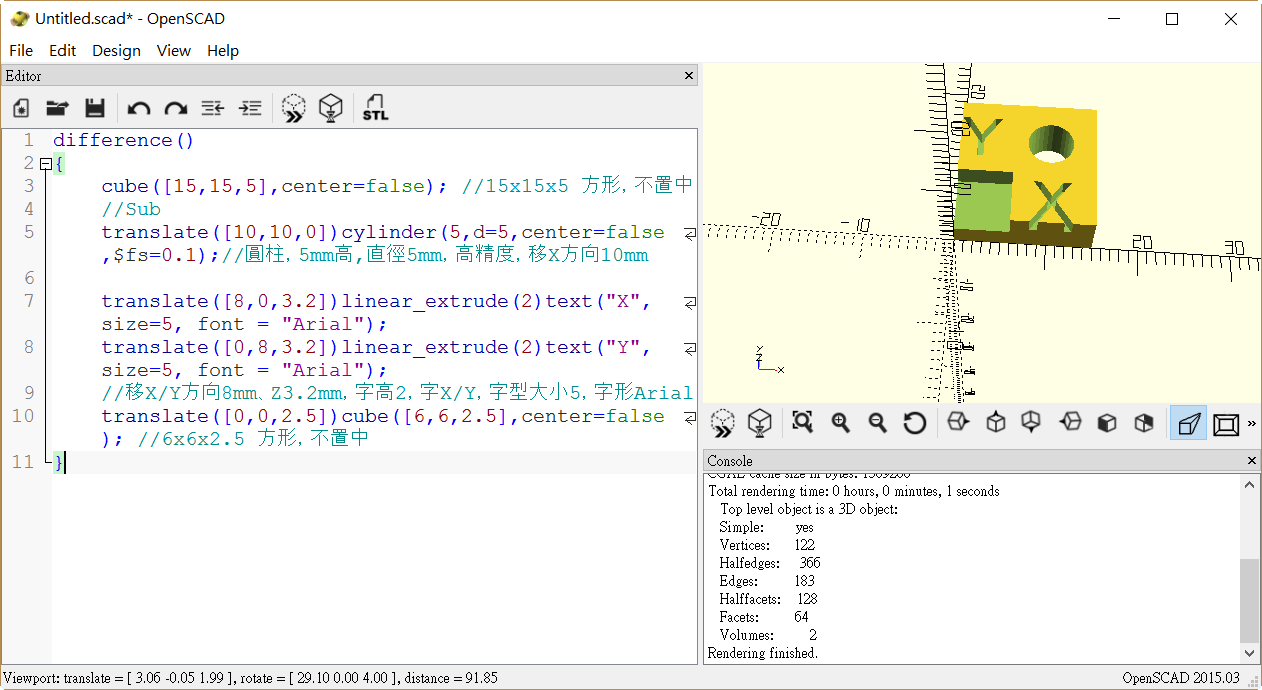

用difference將Cube減下邊堆野

2017-4-13 23:39

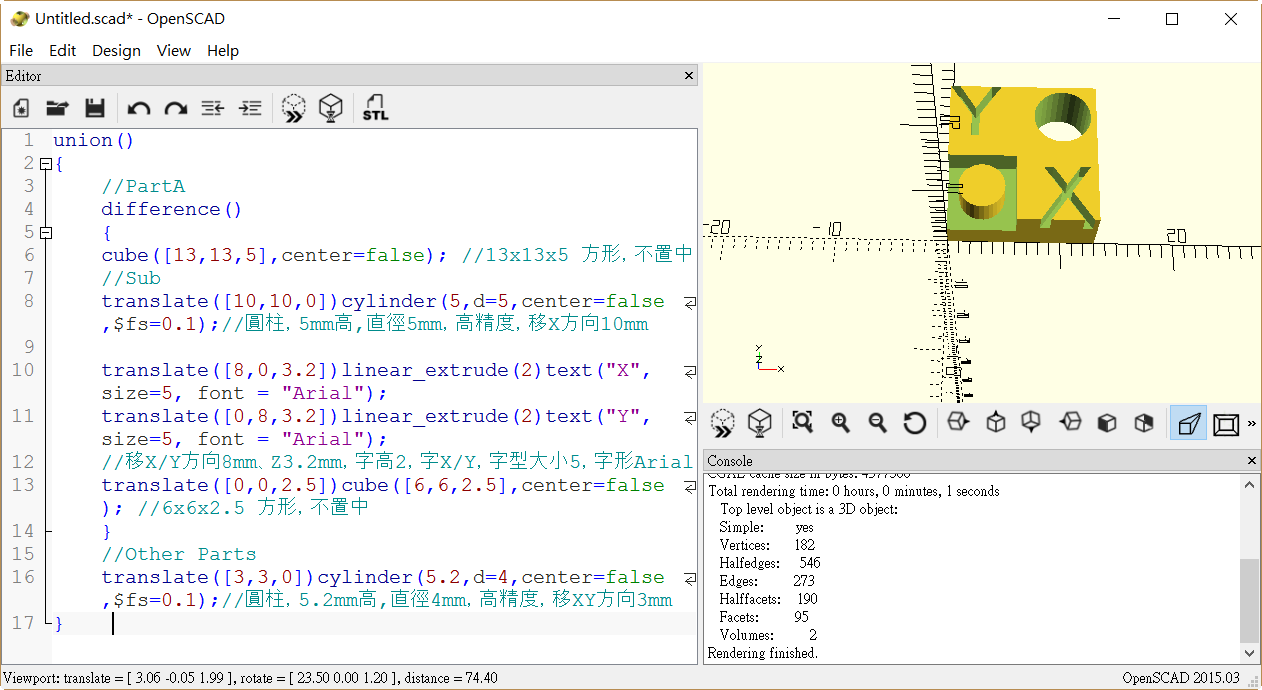

用union再加D個柱上去，要做凸字都可以用它
一個度齊XYZ比例、細圓洞、圓柱

2017-4-13 23:42

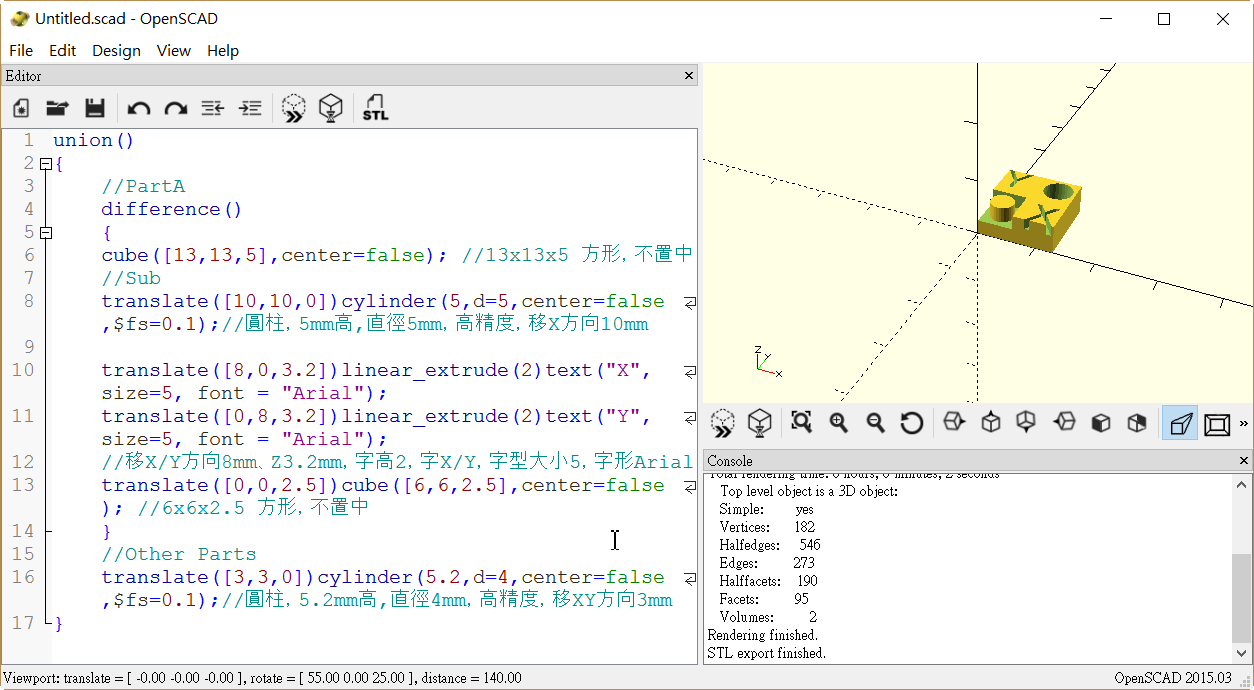

完成後F6 Render,再File==>Export==>Export as STL

2017-4-13 23:44

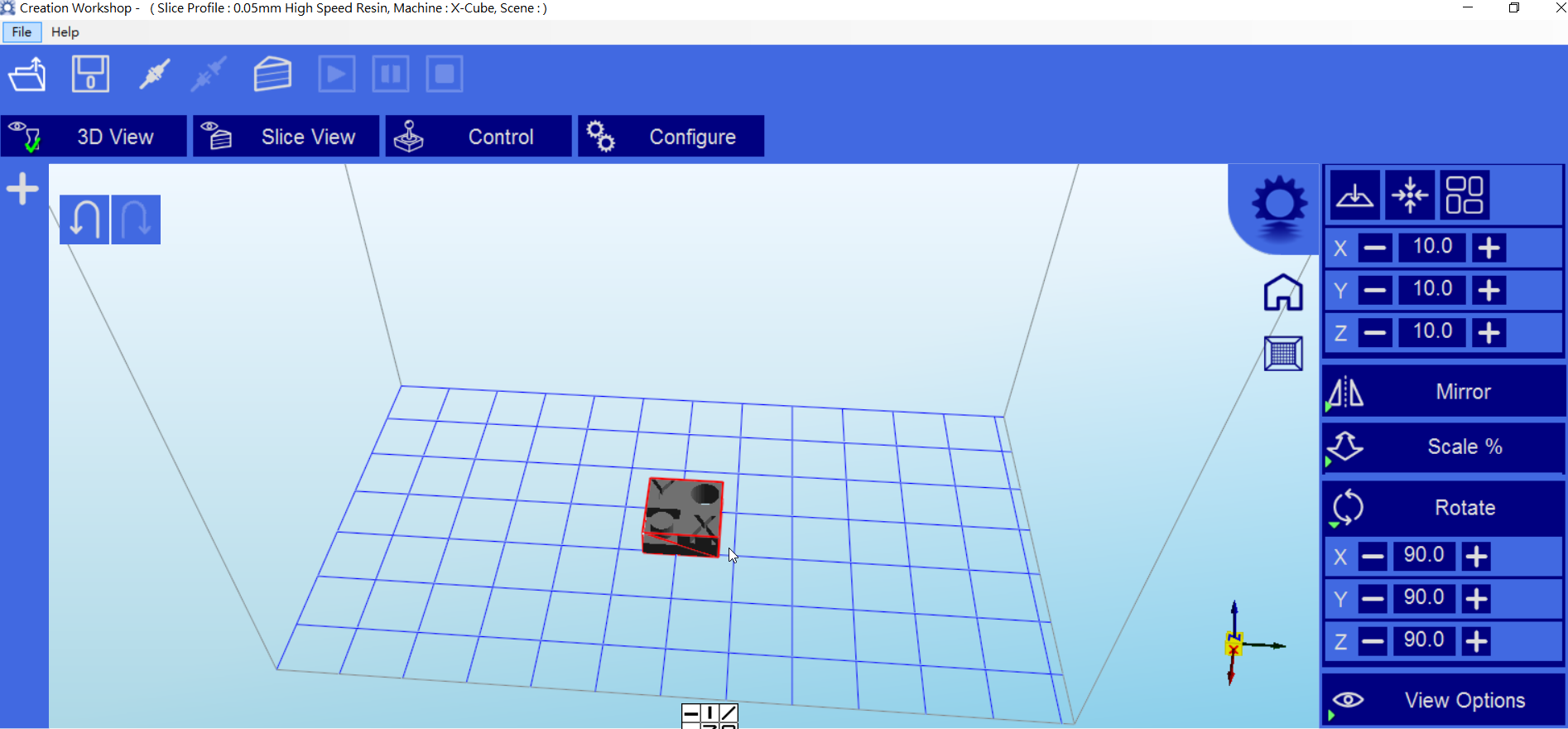

加落CW，用Rotate Z90度放返正

2017-4-13 23:52

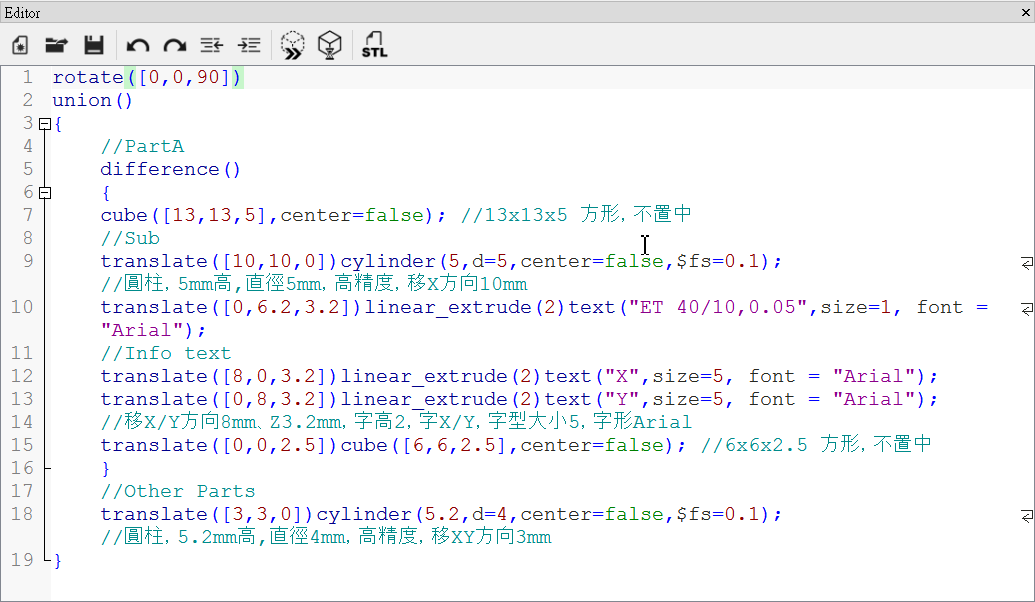

或用Rotate在SCAD放正，加埋setting的字落去再印

成品:
0.05高，底層 40秒、其它10秒

2017-4-14 01:44

2017-4-14 01:44

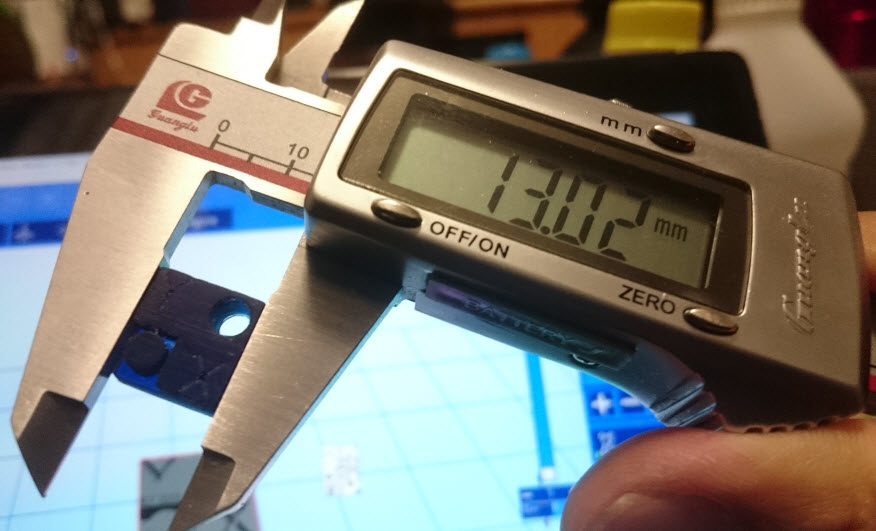

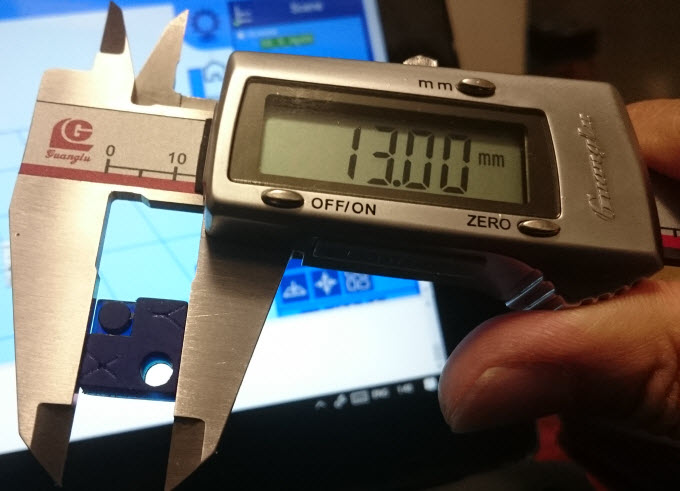

XY算好準

2017-4-14 01:44

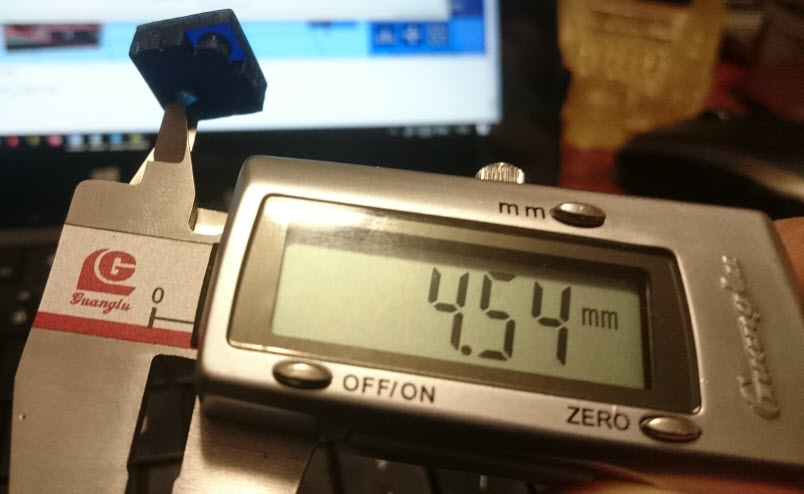

Z明顯係調平0位過多

2017-4-14 01:44

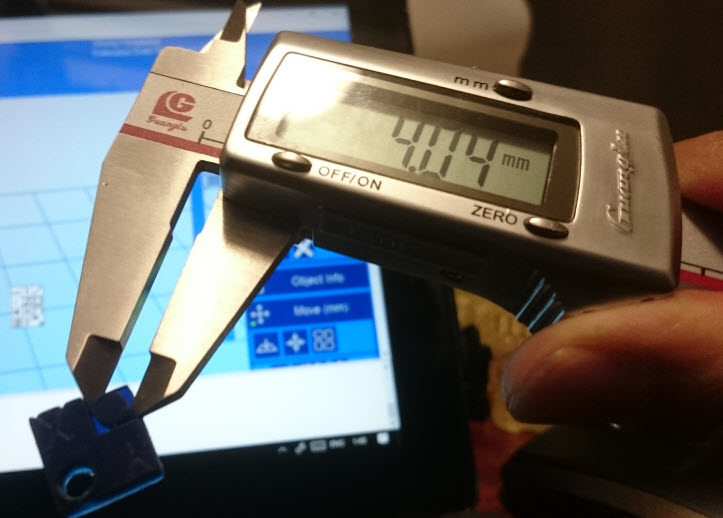

柱都準

2017-4-14 01:44

但唔知係唔係部份位爆光唔好

2017-4-14 01:44

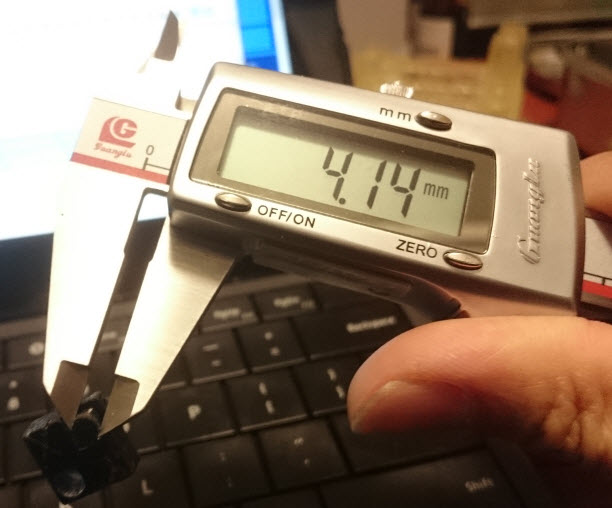

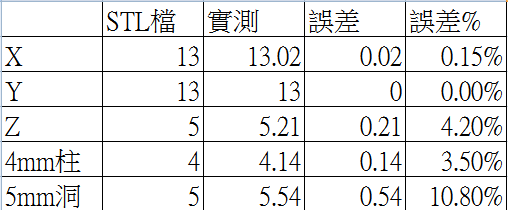

洞細左好多

2017-4-14 01:52
