堆田區救3DP (II)

ustkl

朋友有一台服務左 3-4 的廠機，因為測溫壞左。向代理求助後因為該型號早已停產，所以沒有零件供應。

但機械部份狀態不錯，而且是落重料的。就咁送去堆田區有些可惜，所以又送來我度攪攪佢。

物主話除左測溫死左所以部機用唔倒, 也想睇下部機有乜可以 upgrade。 佢話而家3mm料好少選擇，有冇得改1.75

我建議成塊主板換左佢，雖然呢類廠機個firmware 都係用開源的改出來。但一般都唔會俾source code 你。所以裏面D參數好難改到。

機到手了 ,看來比之前那台垃圾 Delta細小, 但重很多。而且更佔地。

2018-4-6 01:56

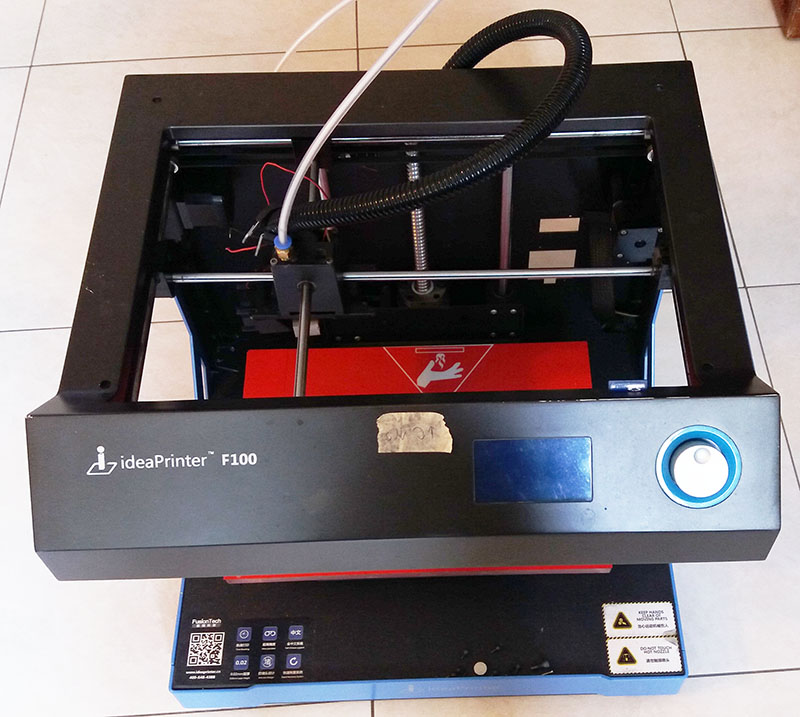

呢台野有留意開 3DP 應該都會見過, 是一台全金屬Ulitmaker 型十字軸機。打印面積 300x200mm

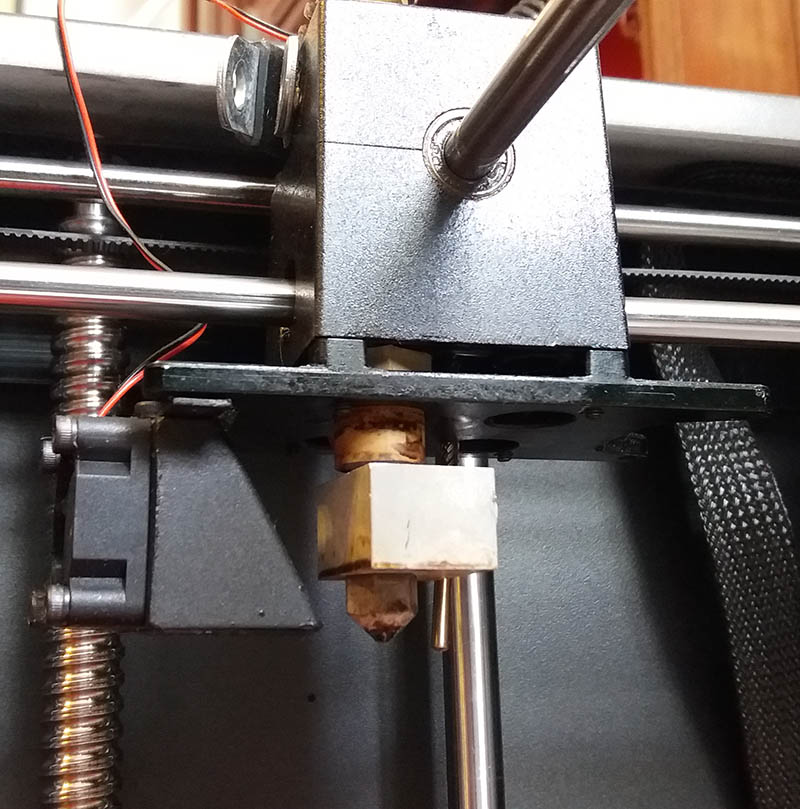

用料看來不錯,  幾支光軸也夠直, 用上滾珠絲桿。移動機構也是全金屬, 所以用左咁耐都冇乜走樣。

2018-4-6 01:56

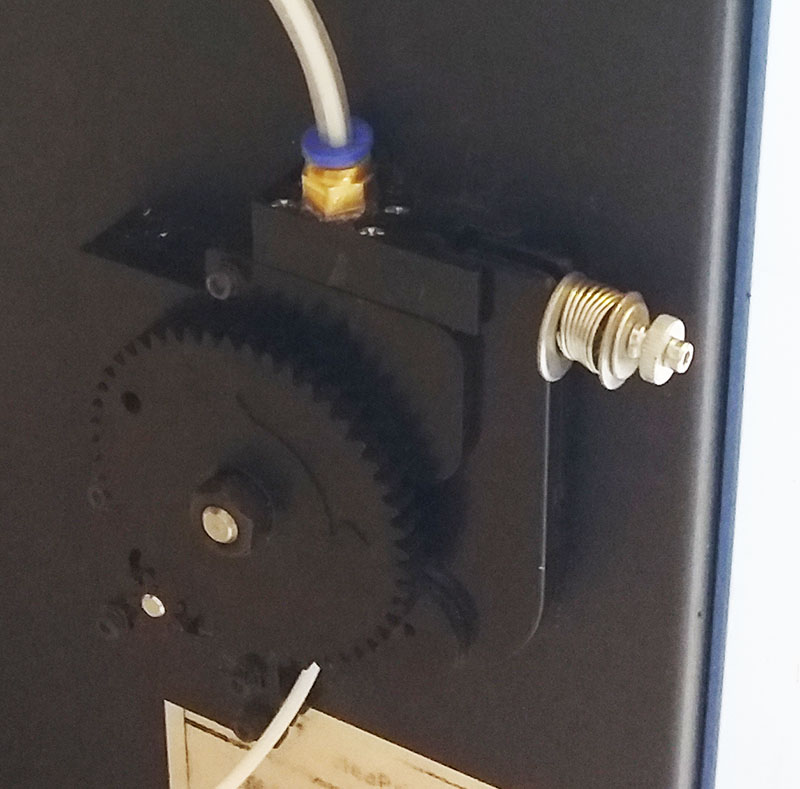

老式大齒輪extruder. 3MM 料，入料都幾唔就手下。

2018-4-6 01:56

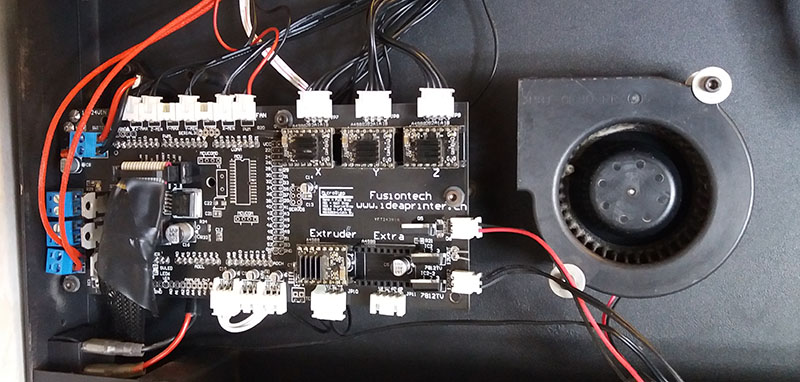

拆開底蓋, 塊主機板都幾忠於 Ulitmaker 原著。

2018-4-6 01:56

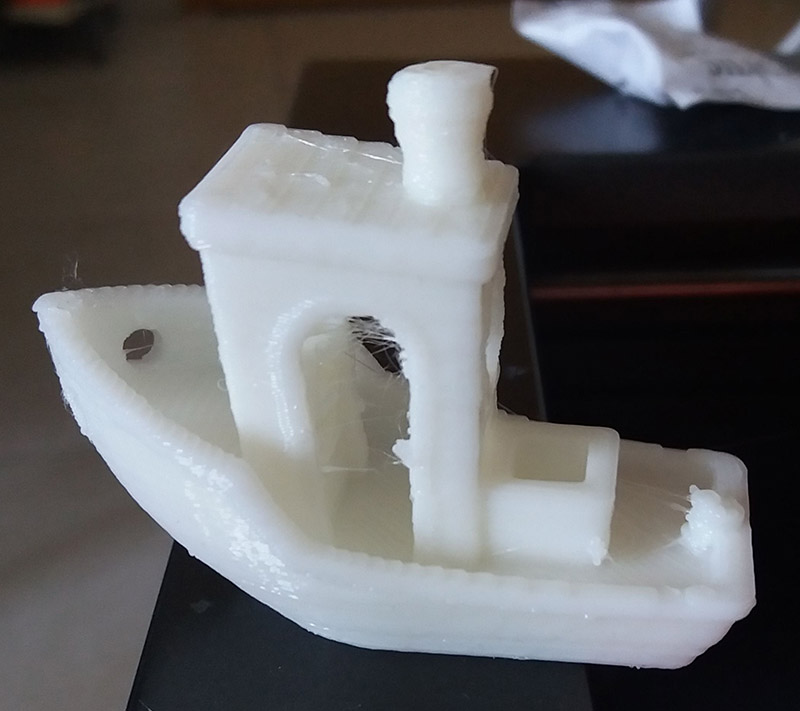

唔知壞乜於是插電試下。神奇的事發生了，測溫正常運作不似有問題, 於是搵D野印下。因為冇 printer profile 所以求其 slice 在隻 3Dbenchy. 原來印好 3Dbenchy 不是必然的。

2018-4-6 01:56

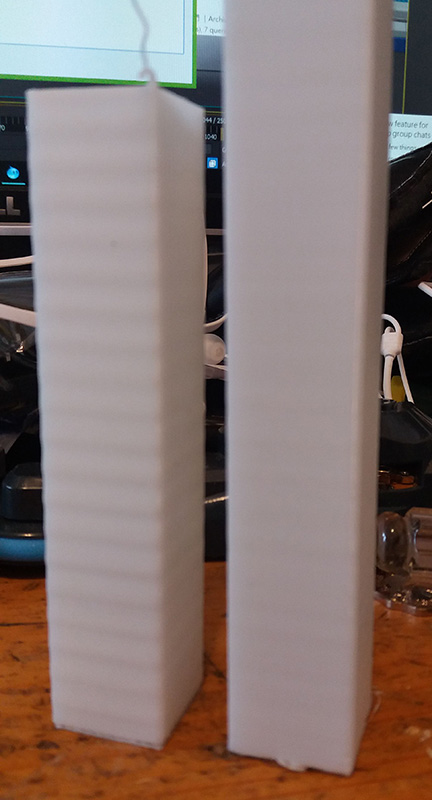

再印直柱, 乜有薯條紋???(圖左) 記得之前有Ching 部淘機都有呢個情況。

2018-4-6 01:56

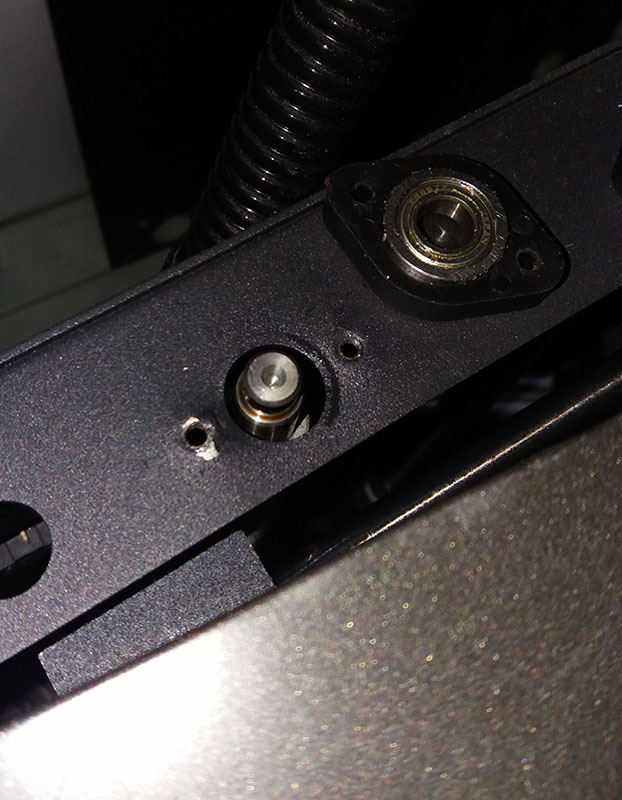

把滾珠絲桿頂的固定Bearing 移除，薯條紋減輕了(圖右)

2018-4-6 01:56

雖然冇壞,不過都要揾D野 upgrade 下。把原裝的弱雞吹件風扇改為一對P仔暴力風扇, 之後印隻好 3Dbenchy, 快快叫物主車返走佢。

可能台機唔想走住, 換好暴力風扇後測溫真係死左。唯有同佢改頭換面先放佢走。

待續......

secmaster

換塊底版有啲徙，會唔會有機會upload啲open source firmware?

ustkl

回覆 2# secmaster


    呢類廠機主板抄開源但係硬係改咗少少 尤其是塊lcd 肯定用唔返.

via HKEPC IR Pro 3.0.0 - Android(2.2.0)

g2david

買Ultimaker 配件

g2david

有薯條紋 - 重要係重覆, Z axis 一定有事, 條走珠, or 銅接

ustkl

回覆 5# g2david


    换塊Mks 仲經濟，而且仲可以自由奔放。不過要自已set 返哂firmware .

via HKEPC IR Pro 3.0.0 - Android(2.2.0)

ustkl

回覆 5# g2david


    薯條纹原因是絲桿唔直。但滚珠絲桿基本上是没有虚位的。所似完全返映在Z移動上。拆左絲桿頂果粒固定bearing已改善很多。

所以市面很多貴機都唔用滚珠，用返T型。呢個故事教訓我地。用了令人流口水的高級零件，未必有正面較果。

via HKEPC IR Pro 3.0.0 - Android(2.2.0)

kfceric

Ching 又為地球做左件好事，善哉善哉。

ustkl

部機到手時迴光返照用到一陣。感覺不太好，簡單的Benchy 印得比P仔20min 極限測試的還差。可能因為操到殘，而且個設計都out out 地。整個送絲係統是抄考UM1. 使用經驗和我的UM clone 一樣。一加夠熱就狂流口水。而且有很明顯的出絲不均現像。

物主都有意欲由3mm料改為 1.75. 其實如果塊板好易咁整返, 我唔想攪太多野。不過經我手改製的話當然要有一定水準先俾佢出門口。

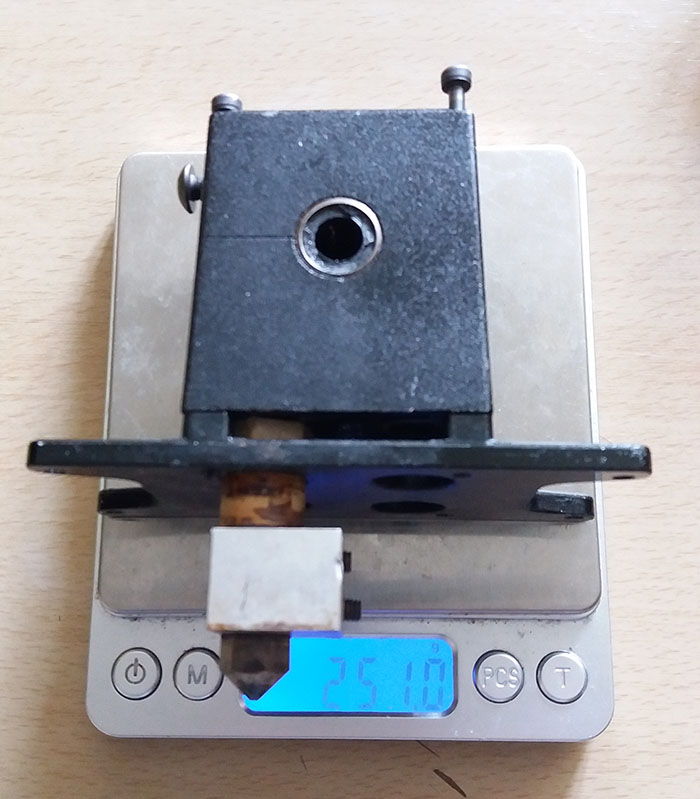

手術開始，首先是effector. 要改1.75 料雖然有方法可以保留原本的外殼。但較果一定不會好, 整個換在所難免。把原本的effector 拆下來, 是鑄出來的相當有份量。量一量有250g重, 原來一直負載住這重量。

2018-4-9 13:17

這重量把extruder 加埋入去都得, 於是整左以下東西。

2018-4-9 13:17

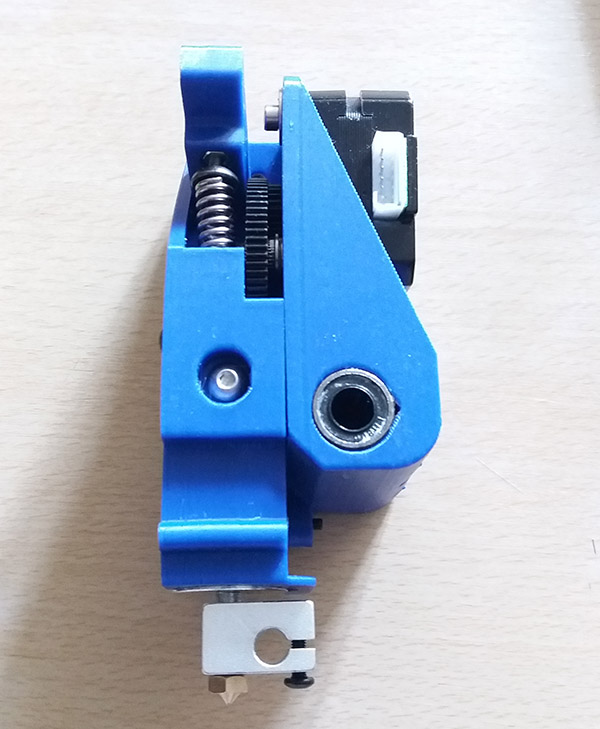

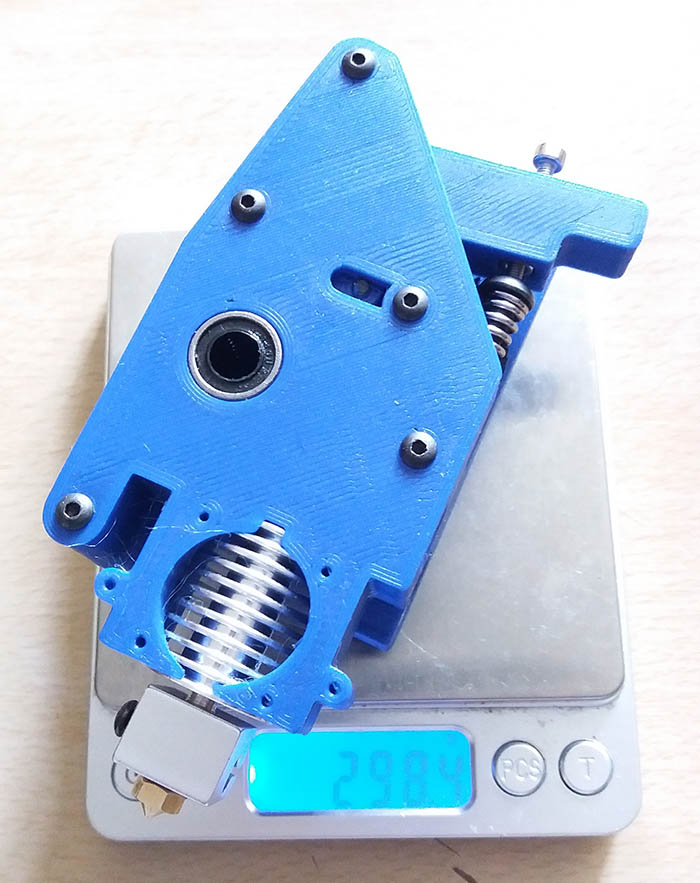

運用了E3D Titan 齒輪和薄身Motor的direct extruder effector。量一量不用300g. 換上去問題應不大。但出絲準確度提高不少。

2018-4-9 13:17

ustkl

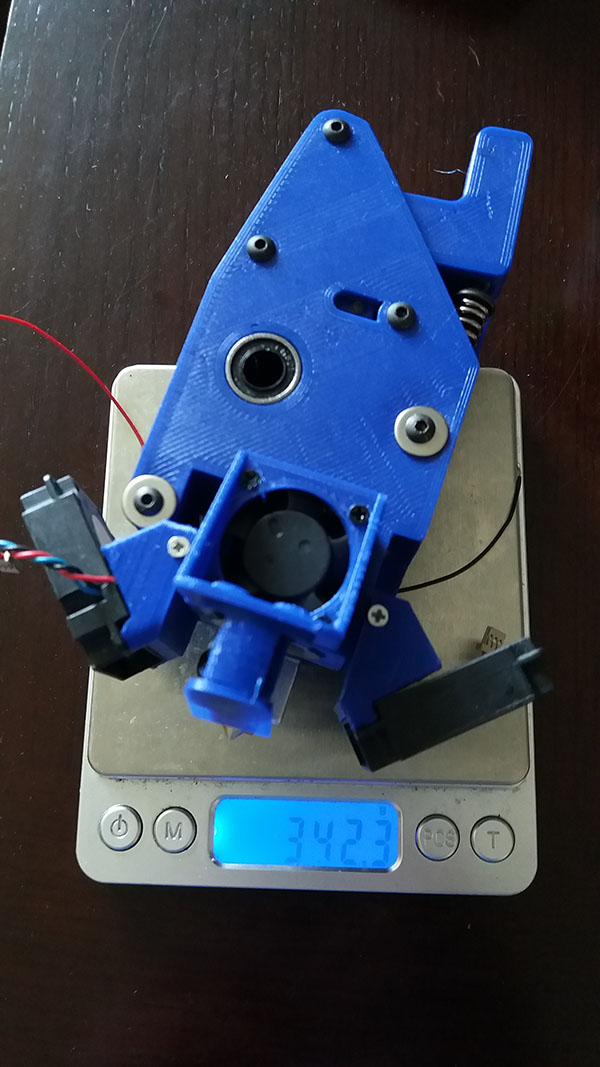

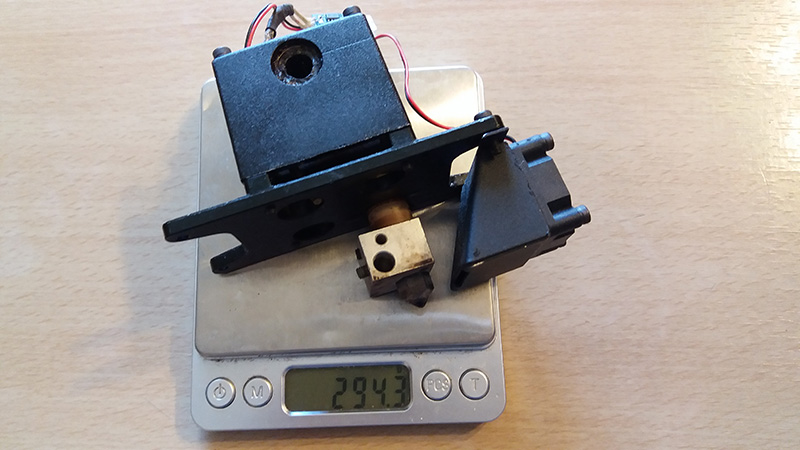

各自加上風扇。重量差距也差不多。來原原廠的Fan duct 是扳金出來。 怪不得加一把比我加三把差不多重。

2018-4-10 13:42

2018-4-10 13:42
