[開箱] 80Plus Gold 的 Antec HCP 1200W 開箱小測試

近年各大廠既火牛市場愈打愈激烈,愈黎愈多高階牛出現,唔單只規格更強,連用料同埋穩定性都比以往好
小弟今日就買左隻近排都幾多人注意既 Antec High Current Pro 1200W,雖然貴就貴d, 但都算物有所值,以下係一個小小既開箱分享, 有意想買既朋友不妨留意下啦


Antec HCP 1200W 既外盒, 都幾重手, 小弟今日連埋其他野拎番黎都拎到好攰....

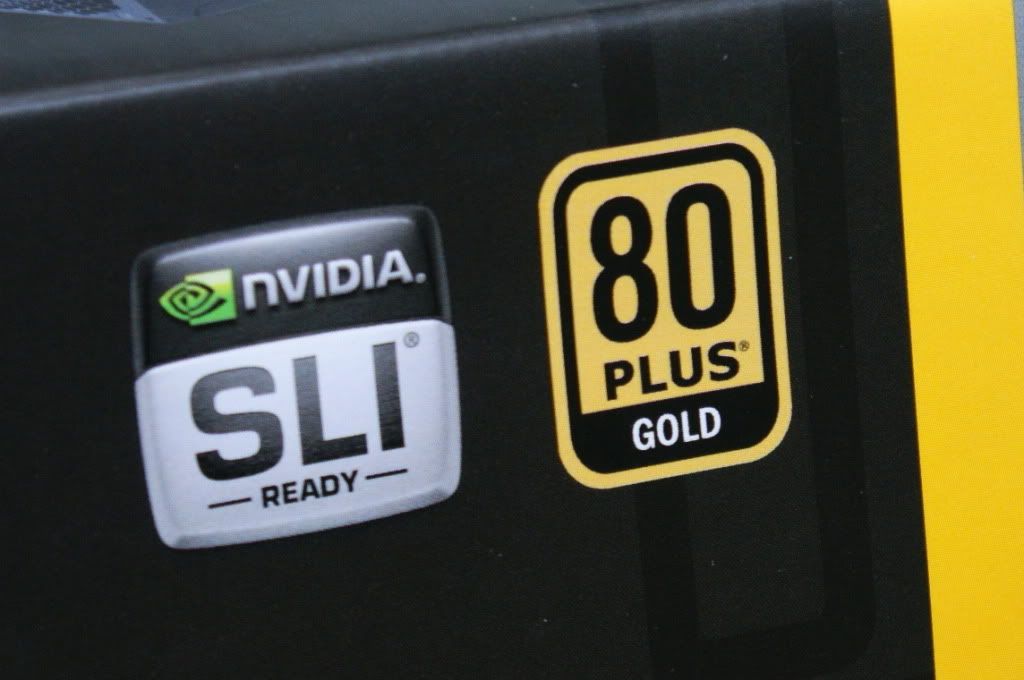

盒面有標明係支援 80Plus Gold 認證, 而且仲有 NVIDIA SLI 認證

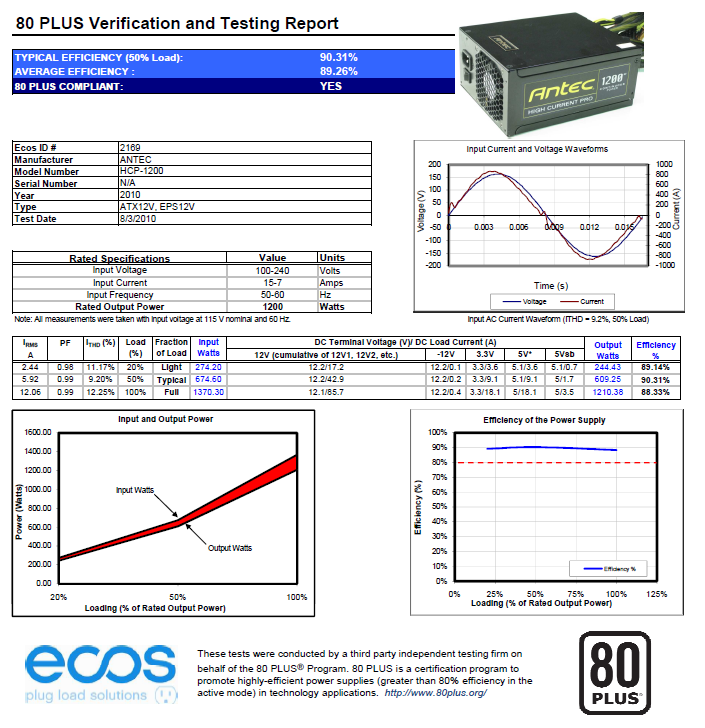

80Plus 官網既資料,呢隻牛既最高efficiency 係 90.31%, 大家唔駛驚唔環保啦

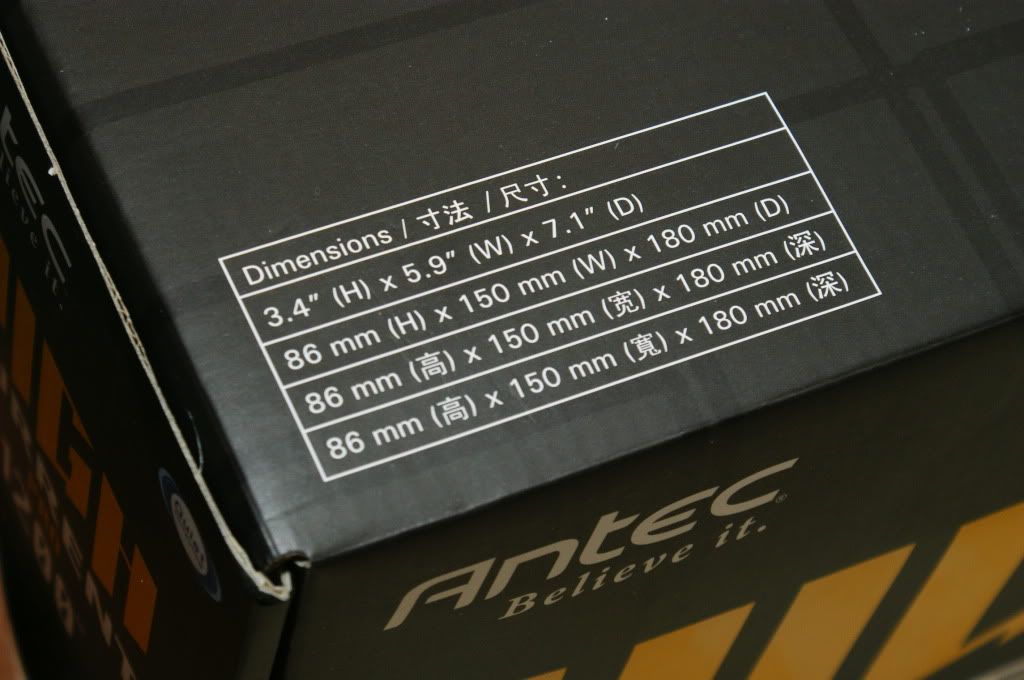

隻牛既size 比一般牛大少少, 大家要留意自己隻case 放唔放得入呀

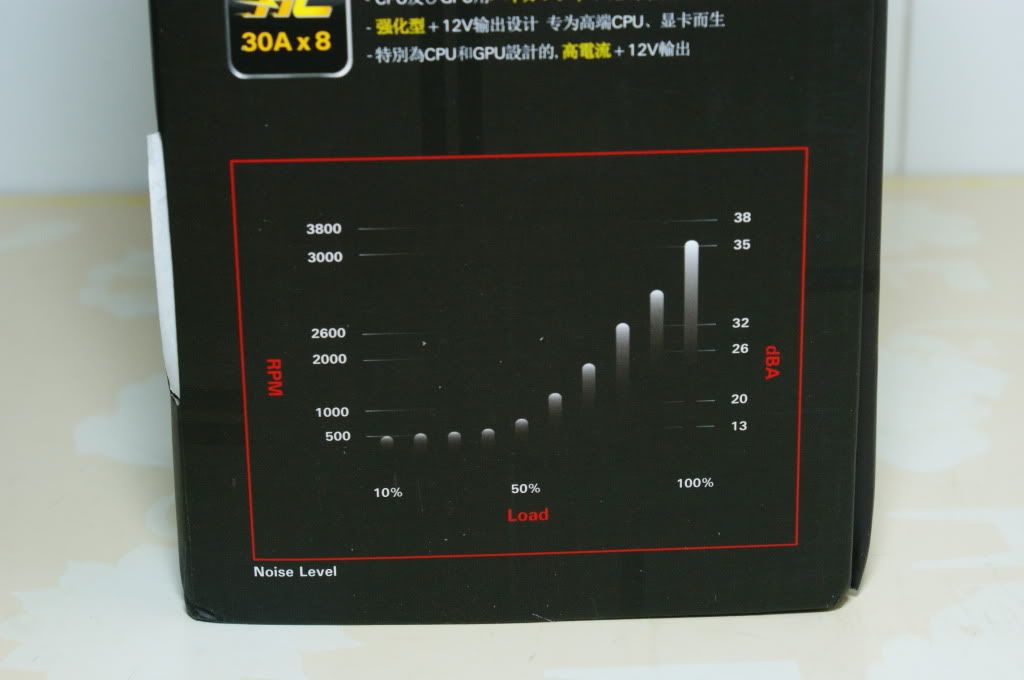

官方話隻牛係以靜音作主打, 一般低loading 既時間把風扇既轉速只得幾百rpm

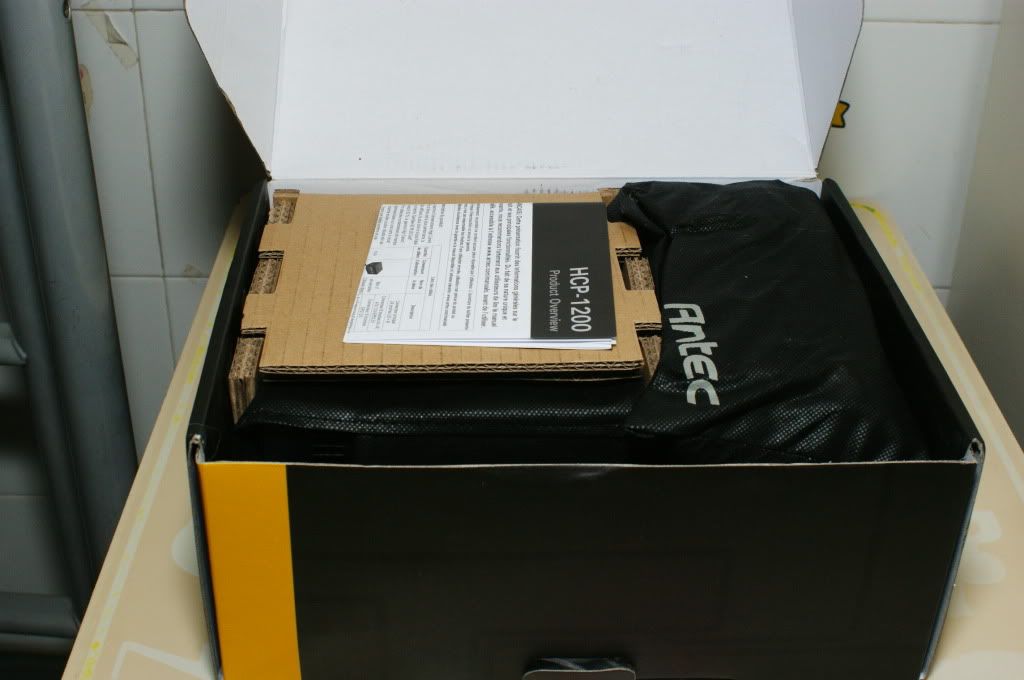

開箱~~~

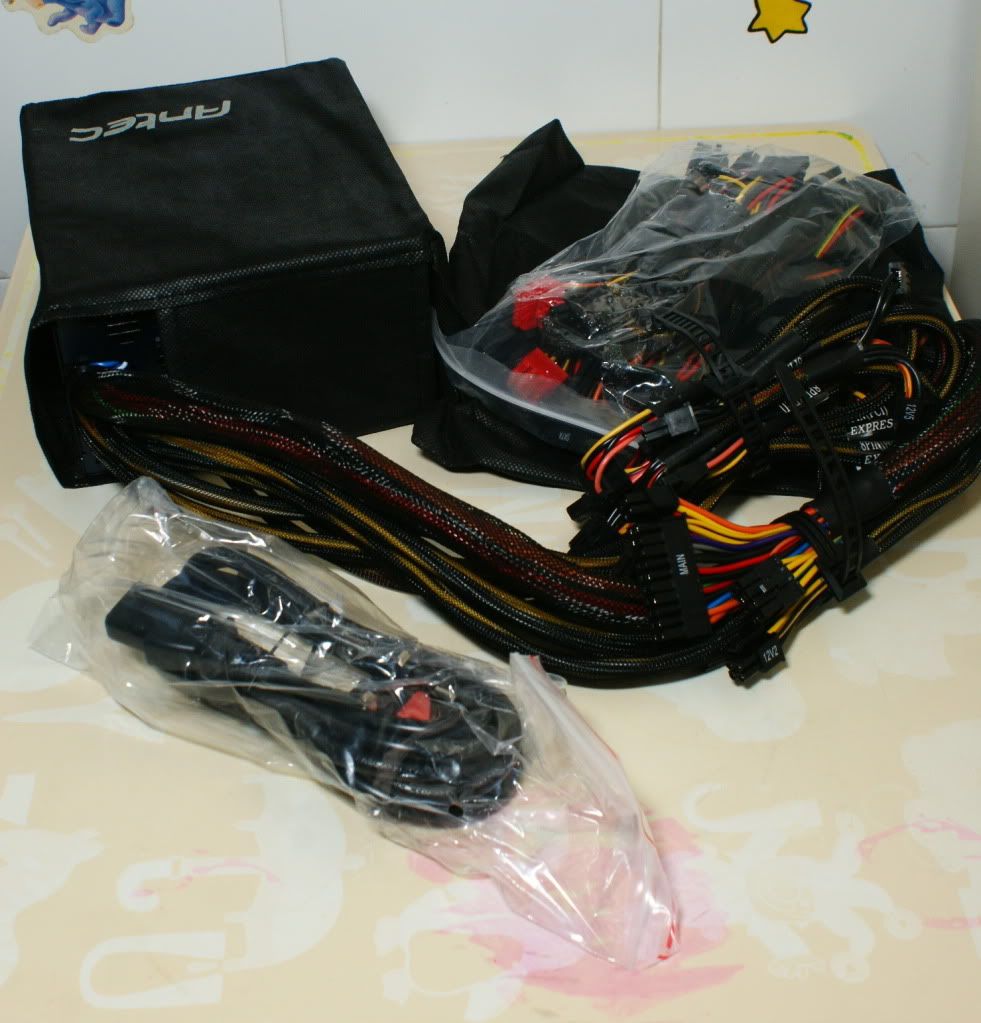

主要有3樣野: power cord 一條, HCP 1200W 一隻 同埋一堆線材

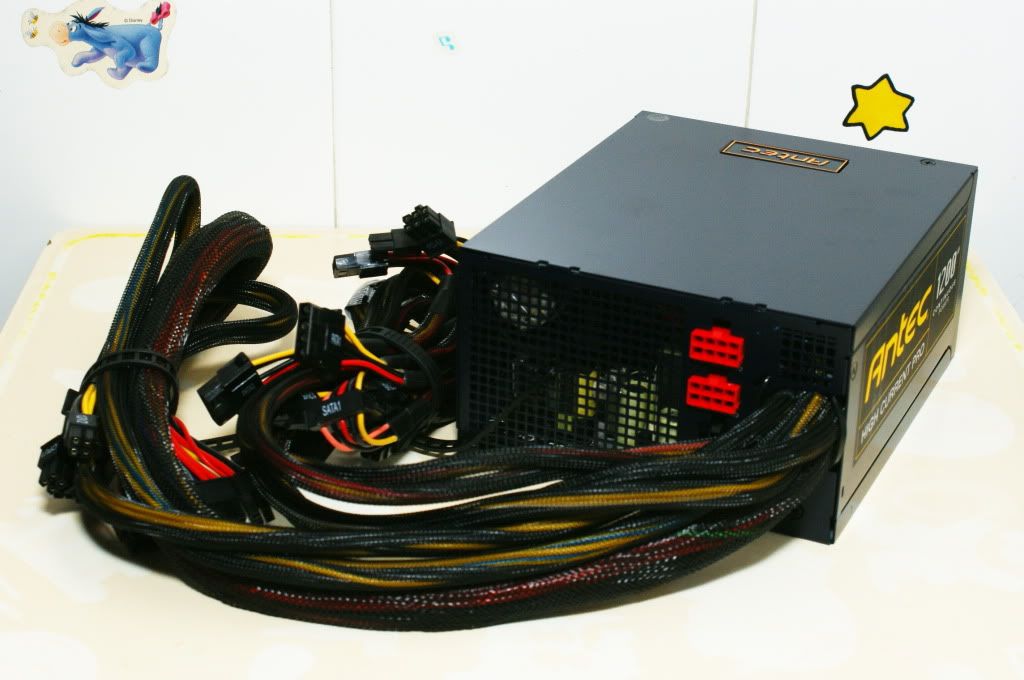

先講既牛既主體先, 由於佢用左半 cable management 設計, 所以隻唔會連住一大堆線, 大家執線都唔駛咁辛苦啦, 而呢隻牛既主要線材都係用 16 或者 18AWG 型號

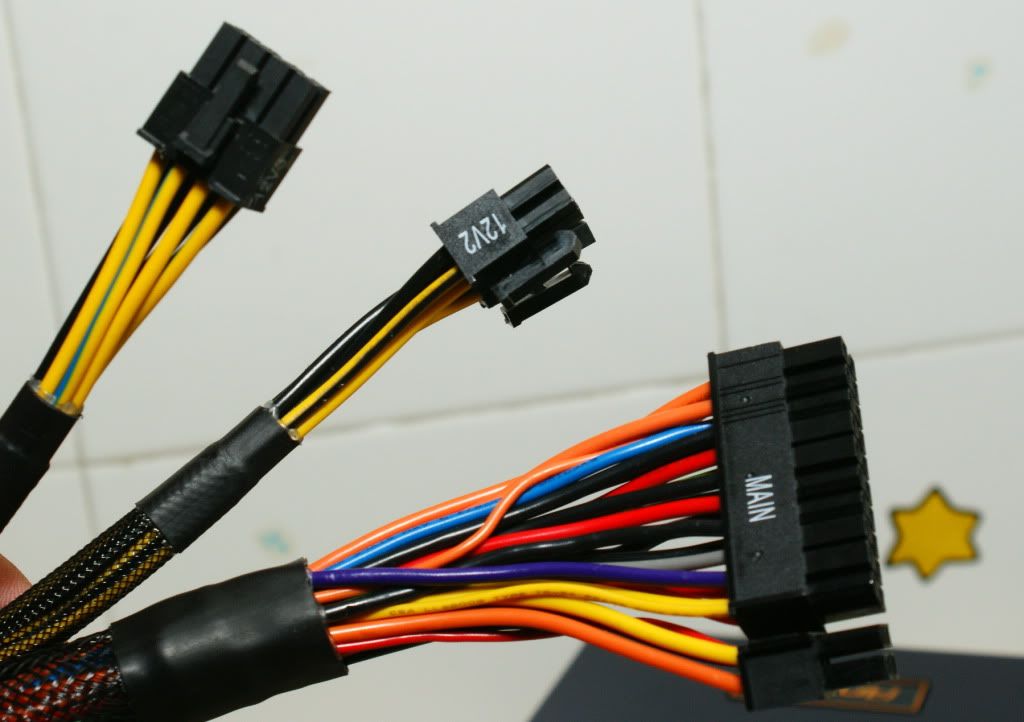

d 線材都幾 user friendly, 24-pin 係 20+4 組成, 而12v 就分別有 8-pin 同埋 4+4-pin 俾大家自己揀


隻牛default 有2條 PCI-E 線材, 合共支援 4 個 PCI-E 6+2-pin


sata 亦有3個


大4-pin 同樣係3個

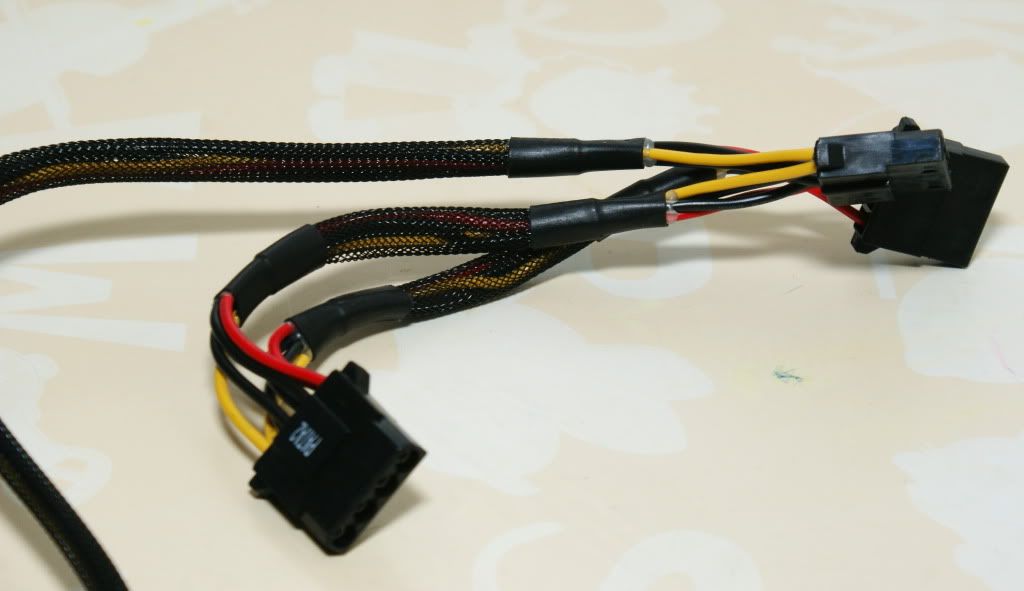

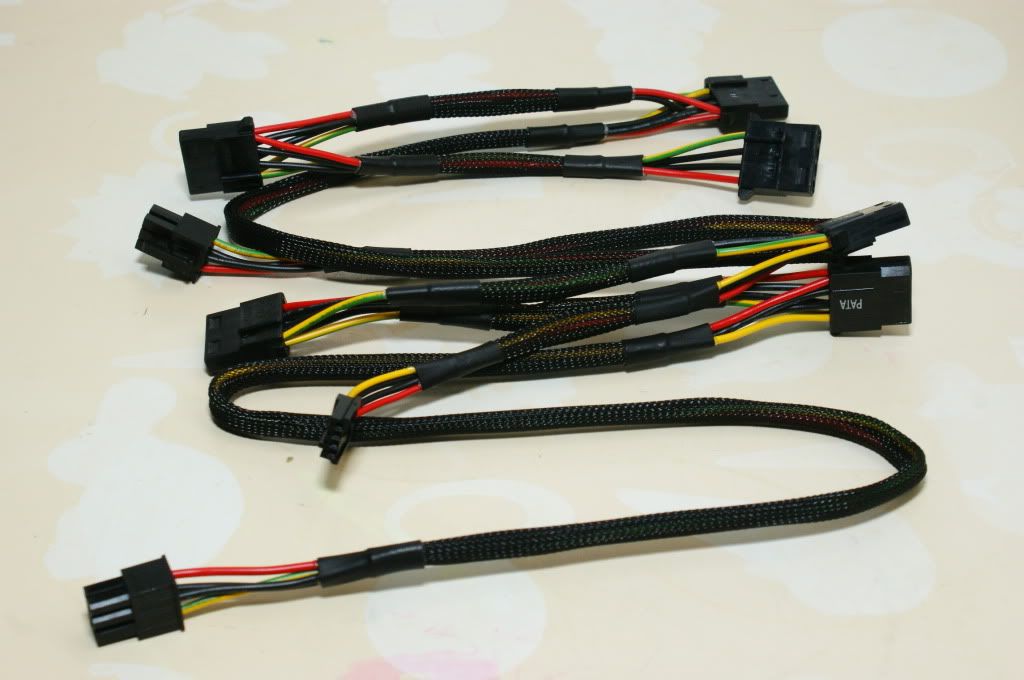

當然一隻高階牛唔會得咁少線啦, 仲有一大堆的, 先黎有 2條共6個大4-pin

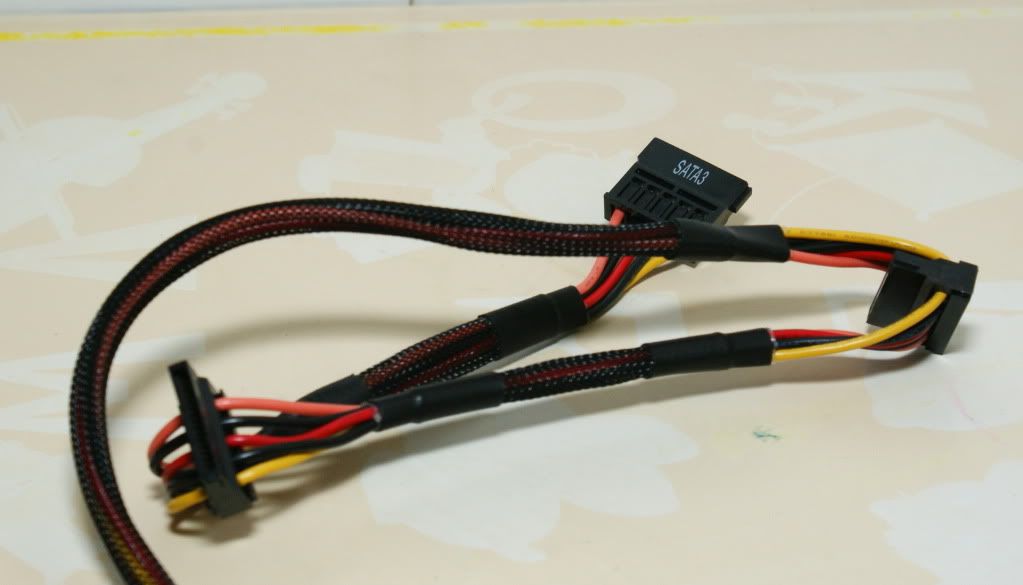

仲有3條共9個SATA 電源頭

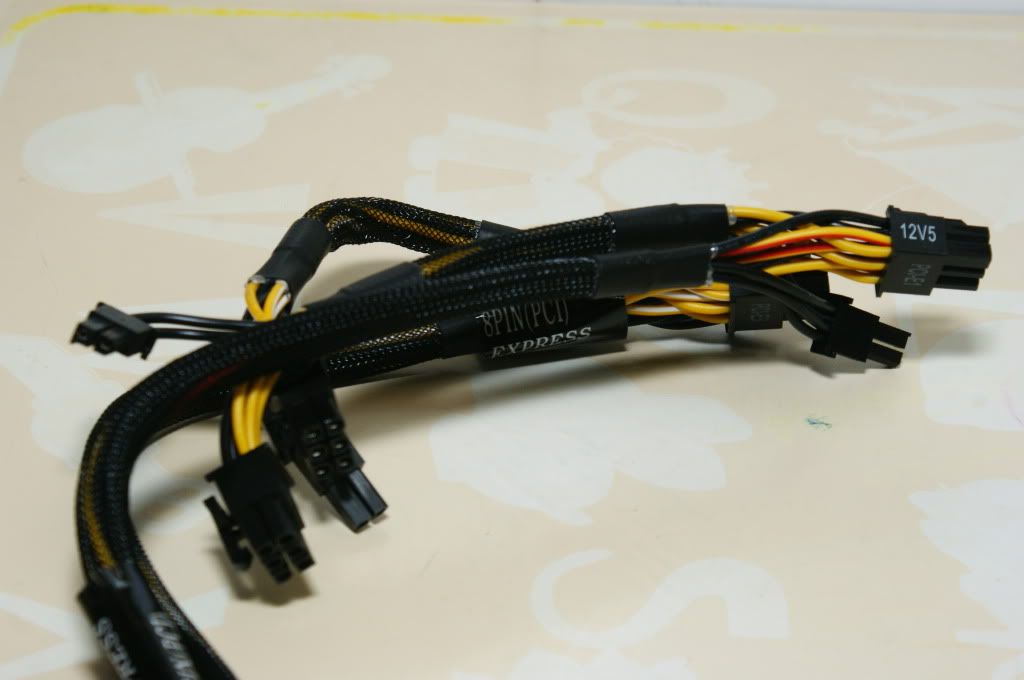

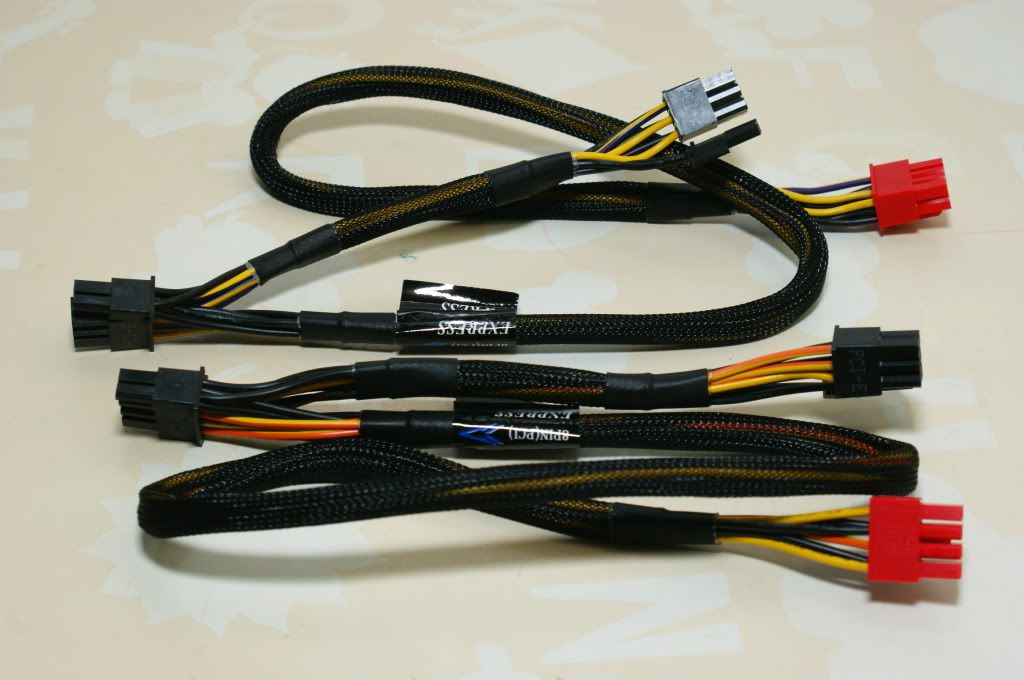

當然仲唔少得PCI-E啦, 仲有2條合共4個6+2-pin, 即係話呢隻牛total 係支援 8 個 PCI-E 6+2-pin, 用黎推乜野高階卡都得!!

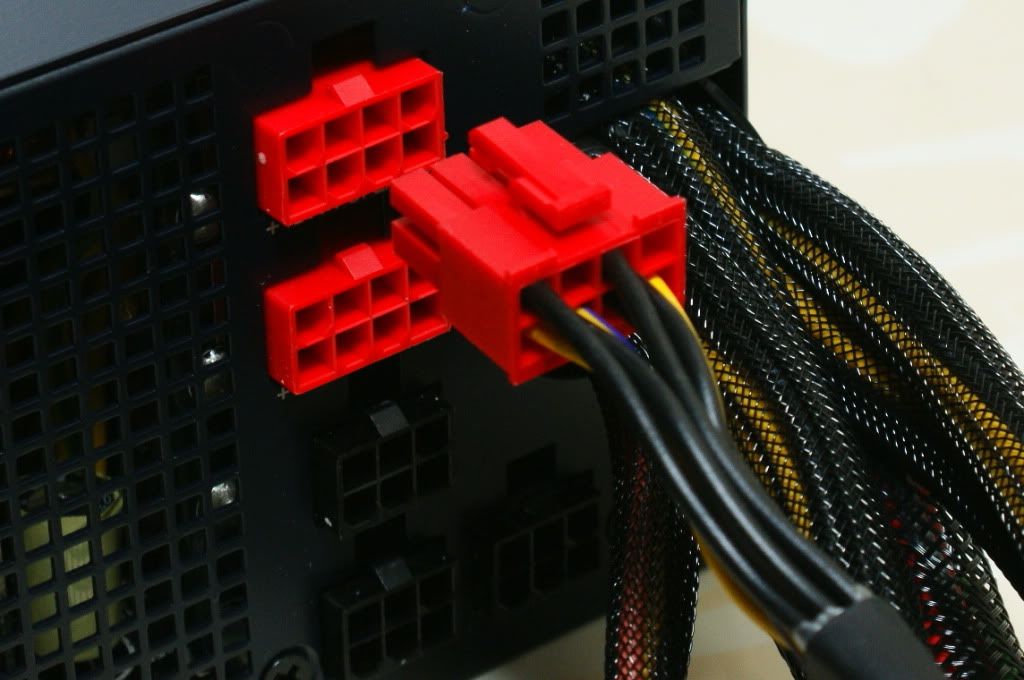

值得一提既係佢cable management 果part 係有分顏色的, 只要跟番顏色插就ok, 一定唔駛驚會插錯啦~~~

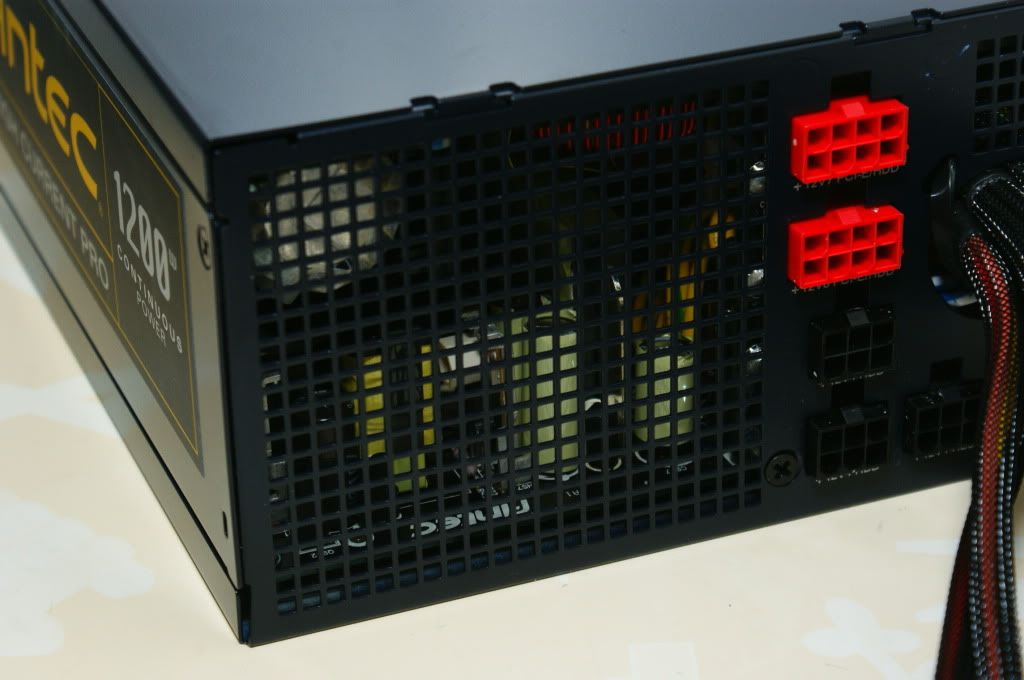

隻牛既正面係用蜂巢式設計, 方便通風

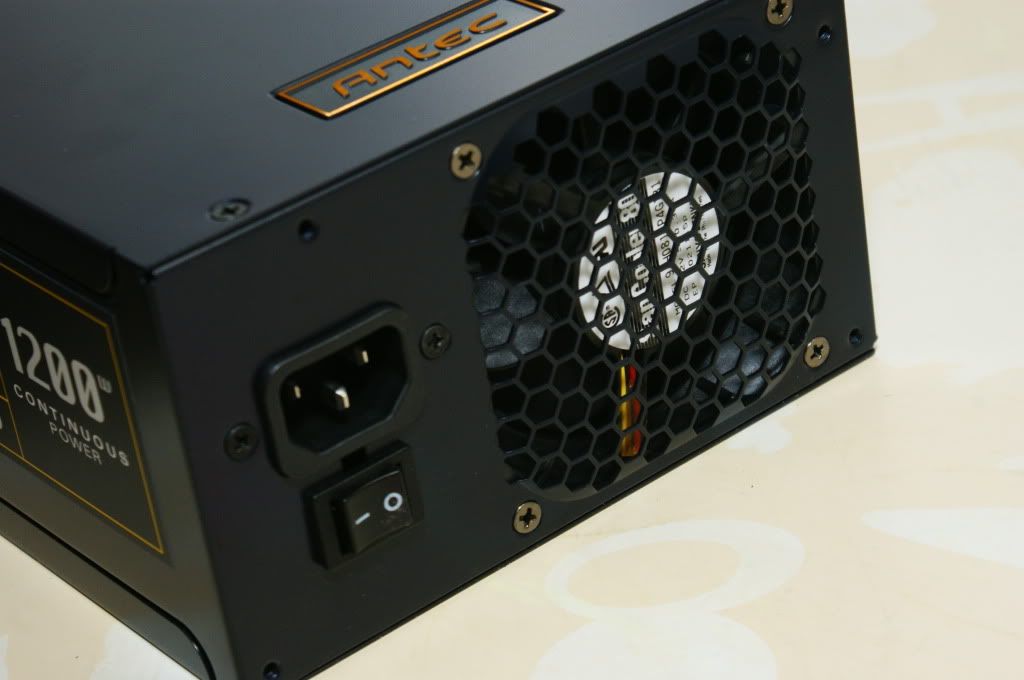

至於背面就有一把支援PWM 既8cm 風扇, 小弟用落真係幾靜

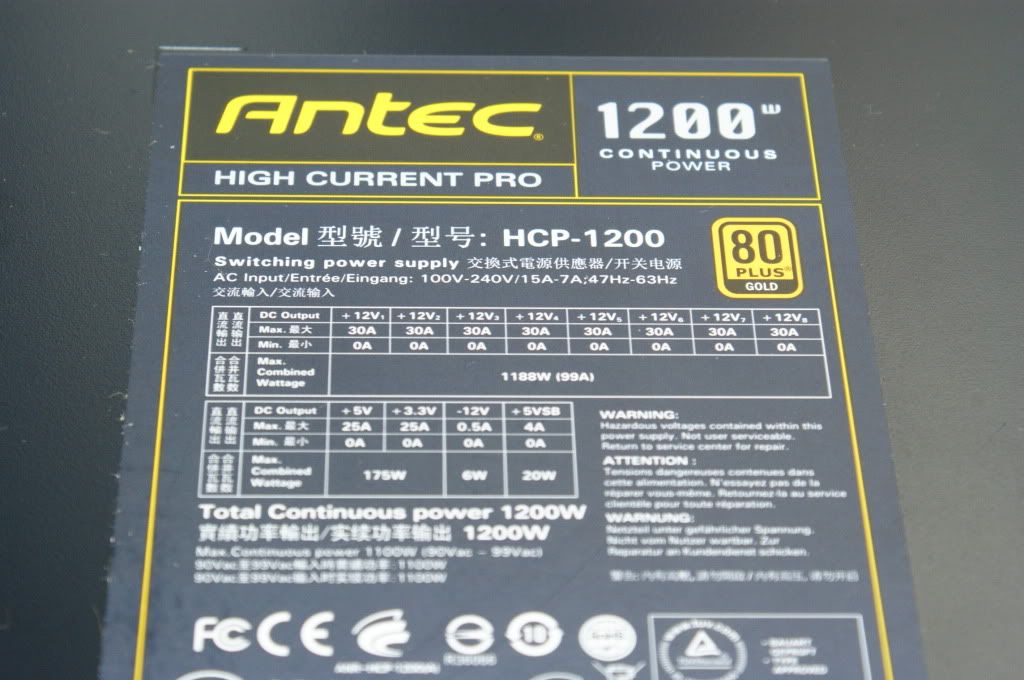

HCP 1200W 既輸出 spec, 8-rail 設計, 每個有30a 輸出, 合共持續輸出有成 1188W, 至於 5V 同埋 3.3V 就分別有 25A, 規格確係頂級

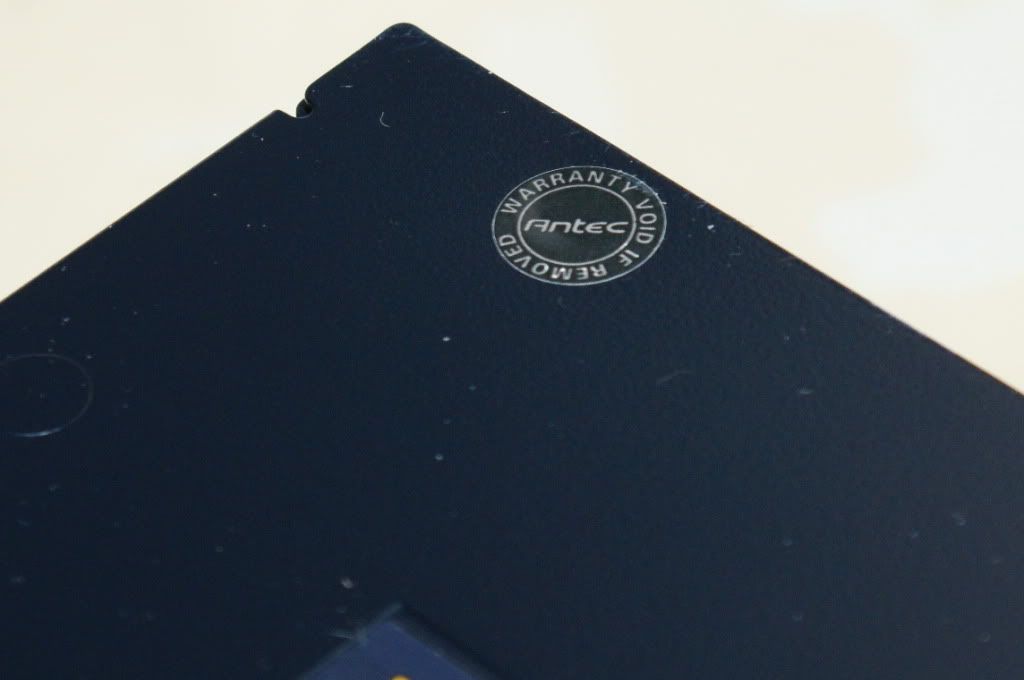

隻牛兩面既螺絲都有封條, 如果整爛就會冇左 warranty

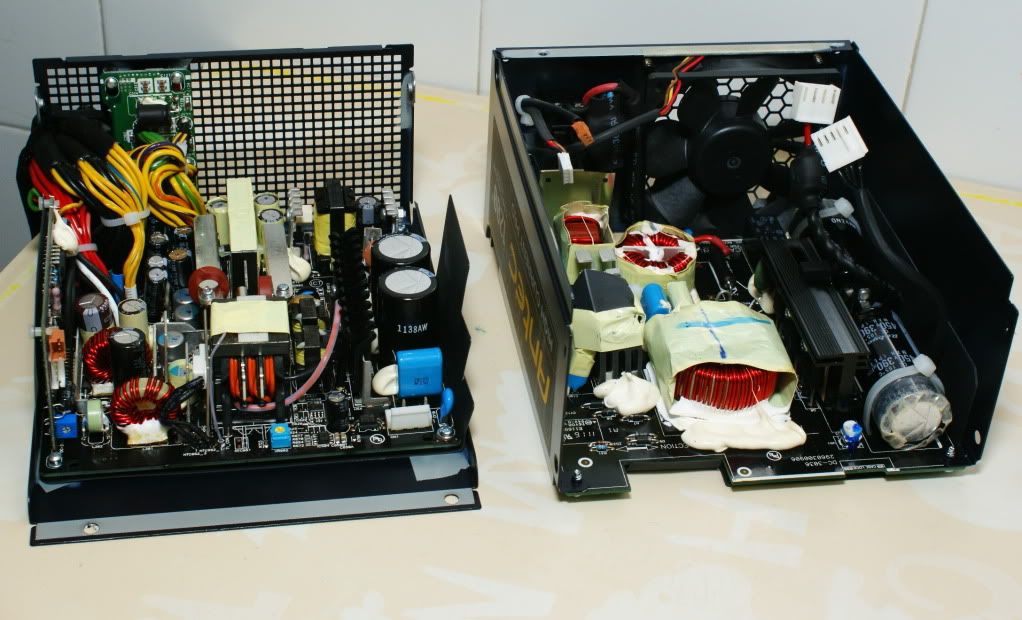

好, 照拆, 拆開左之後可以見到分左上下兩層 PCB, 而且編排都好密下

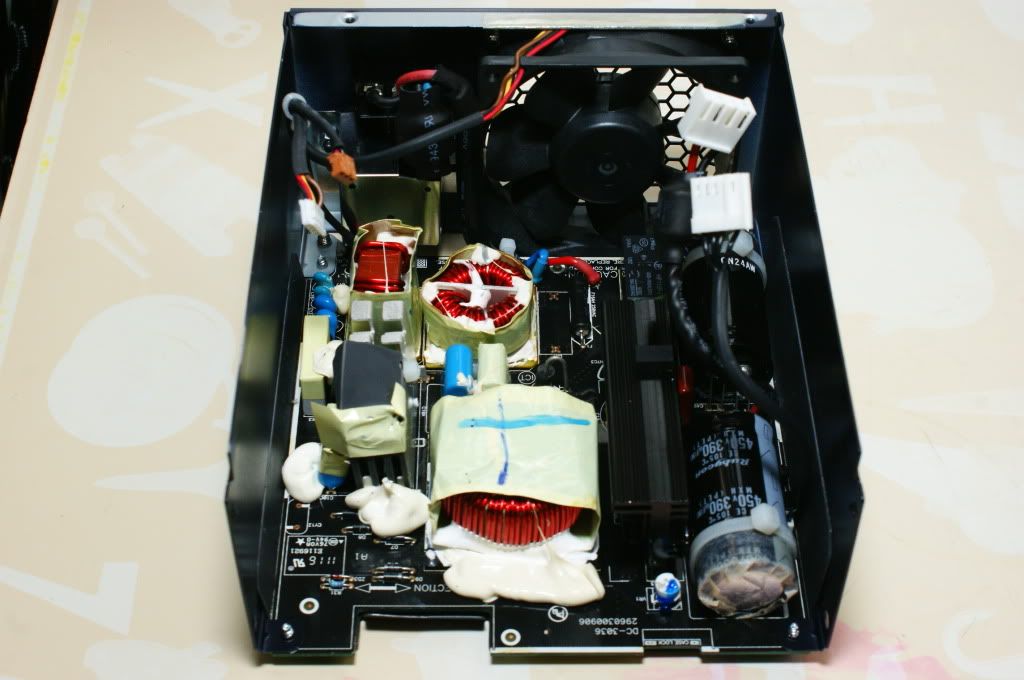

先黎上面果層,呢層相對冇咁複雜, 主要係用黎做 EMI 濾波同埋透過主動式 PFC黎做功率輸出調整

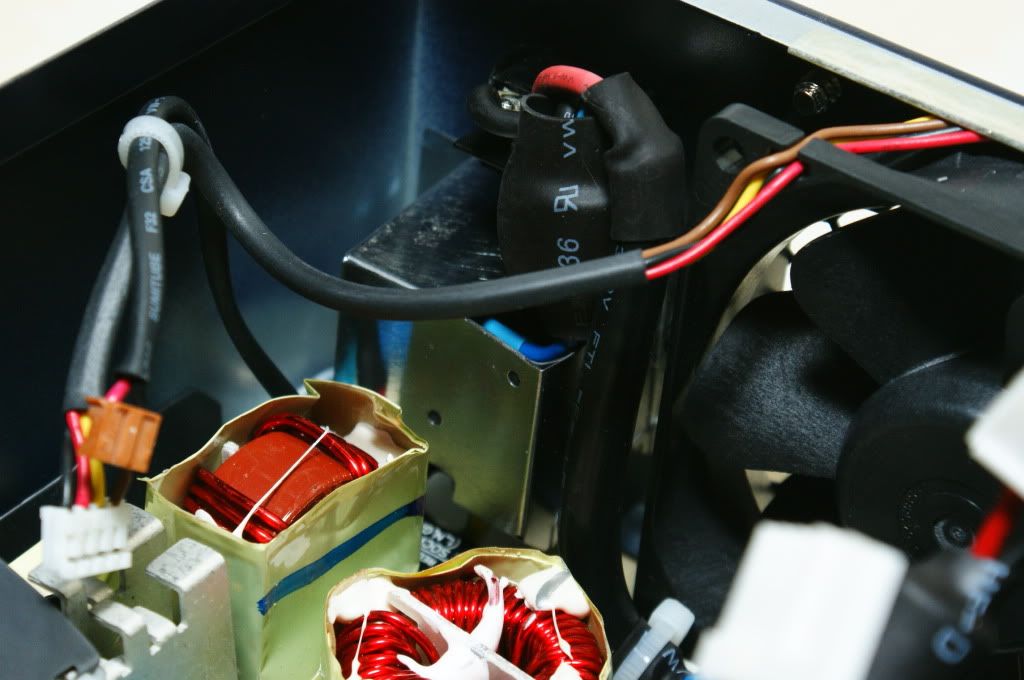

先黎既係一級 EMI 濾波器, 有鋁殼做保護,減低 noise 同埋干擾

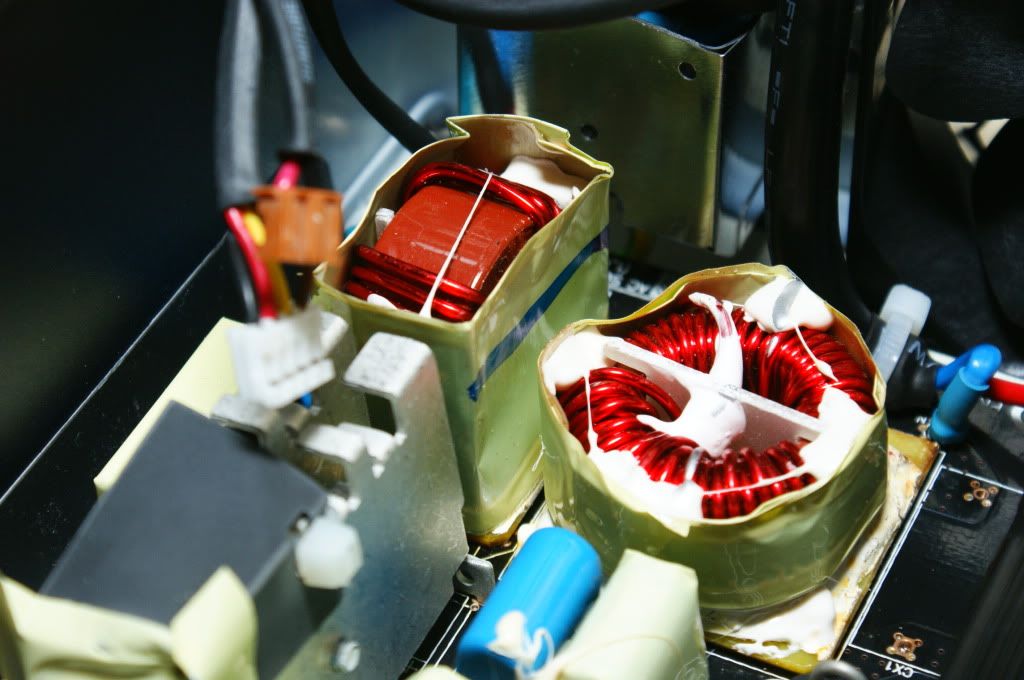

隔離係二級 EMI 濾波器, 設有 2 組大線圈

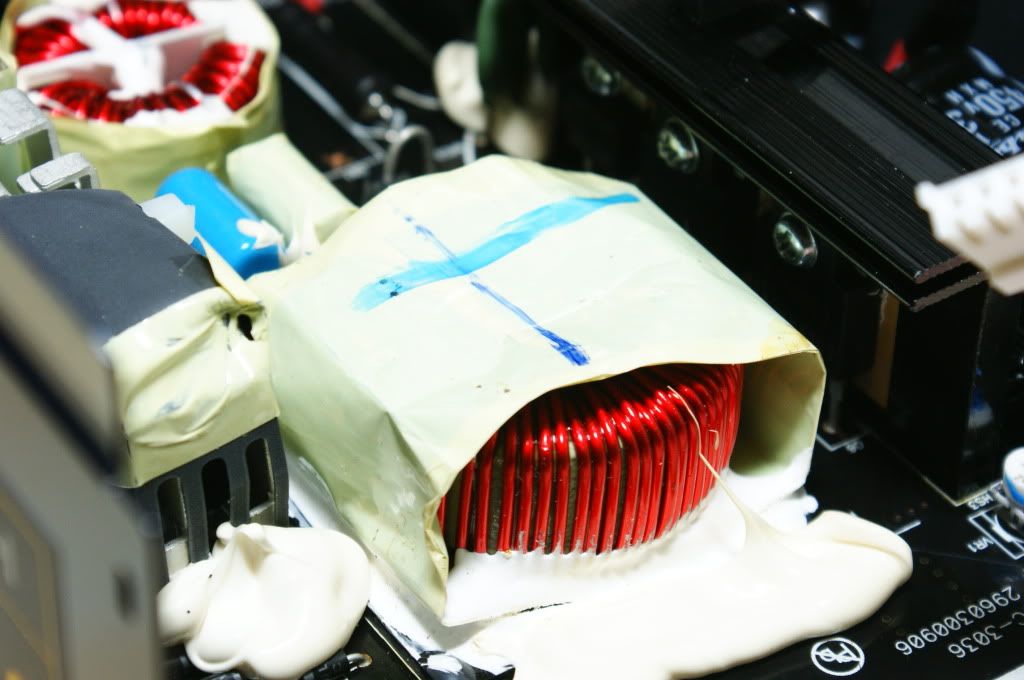

再下面一組既大線圈就係主動式 PFC 模組, 不過比較特別既係佢唔係企起身, 而係訓左係度

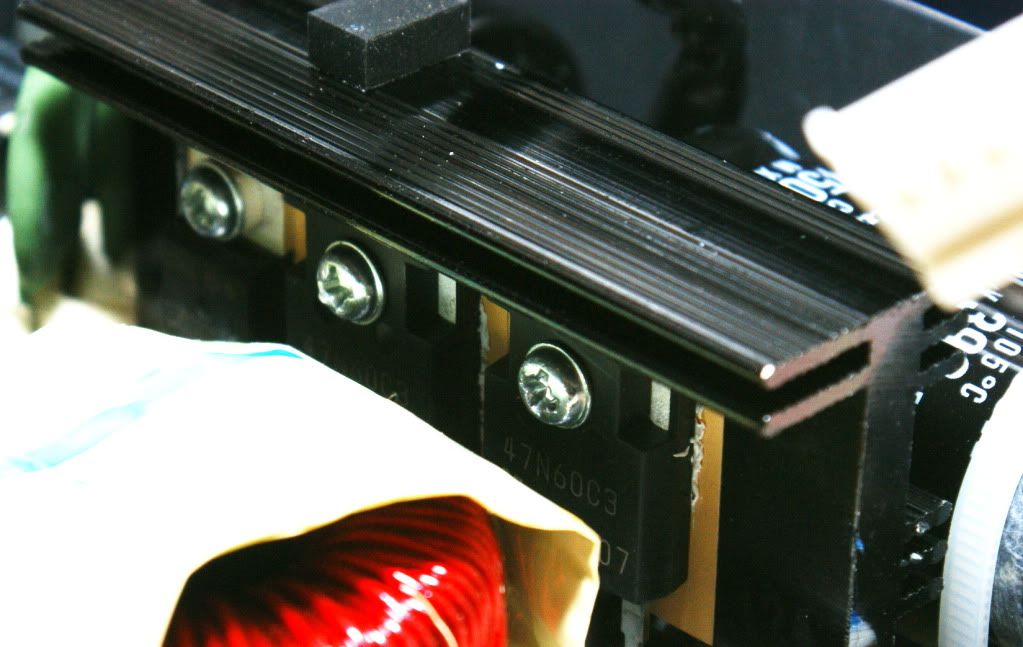

隔離既係一大舊鋁製散熱器, 可以用黎幫手降溫,佢上面仲有幾粒高階MOSFET 晶片, 型號係 Infineon 47N60C3

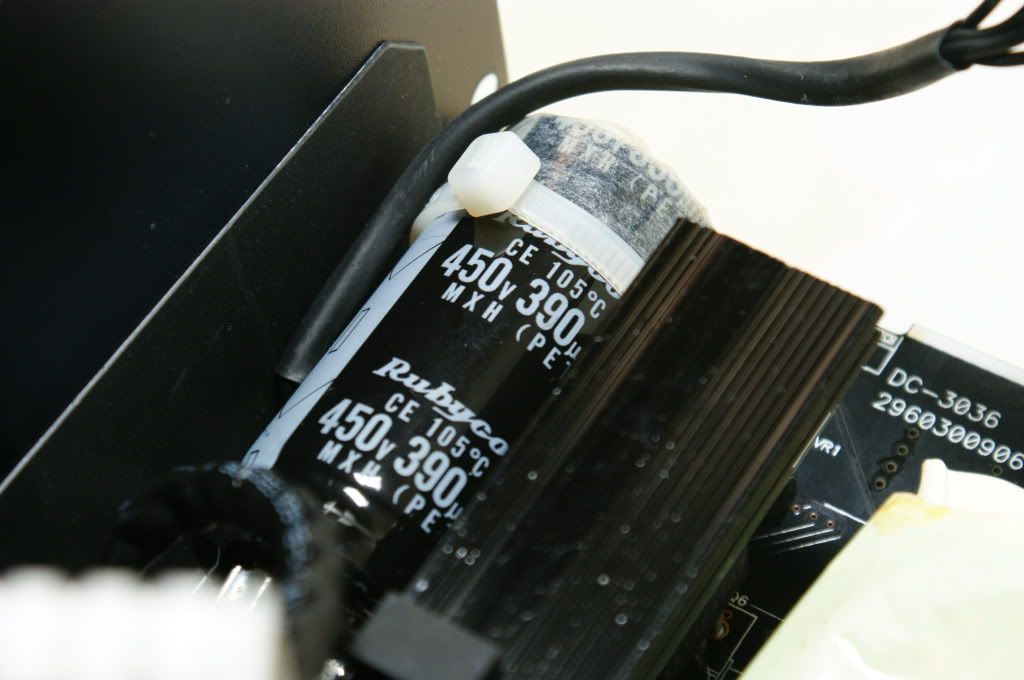

當然唔少得2粒大水筒電容啦,呢隻牛用左日系 Rubycon 型號,規格為105°C 450V 390uF, 比一般型號明顯較佳

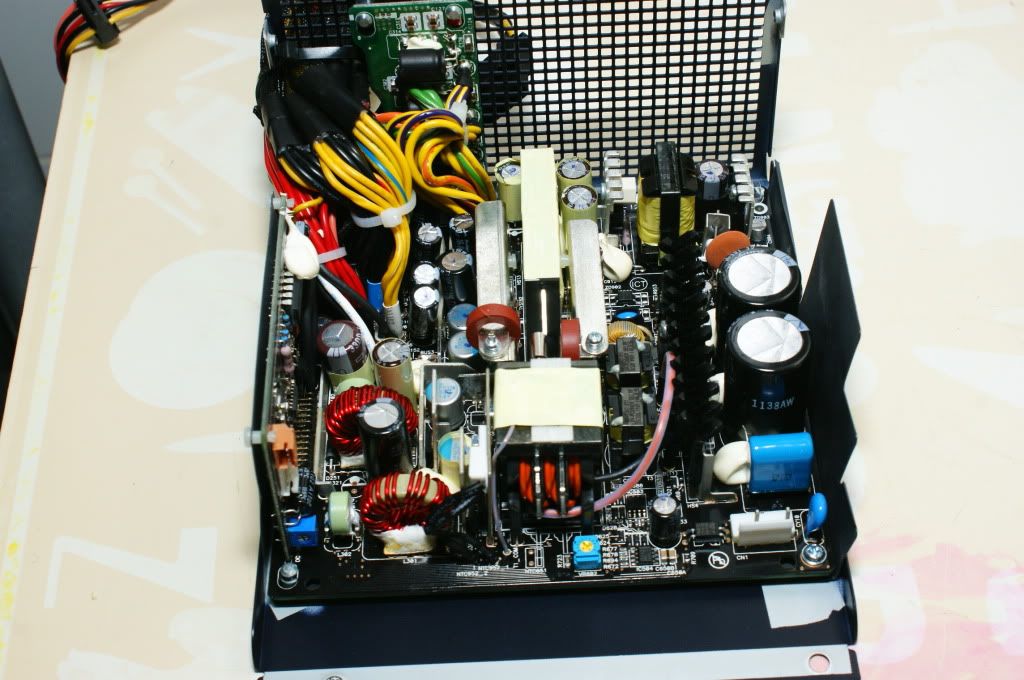

到下面果層啦,呢層就多D野, 主要係做電流校正同埋保護部分

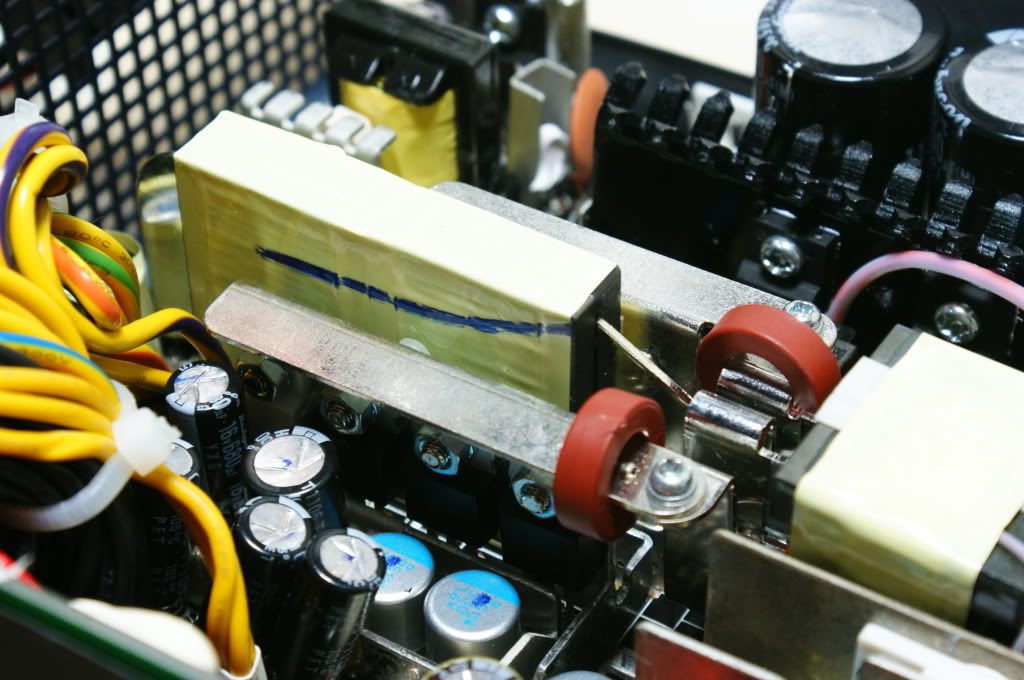

正中央位置係一個叫做 One-Step 既主變壓器

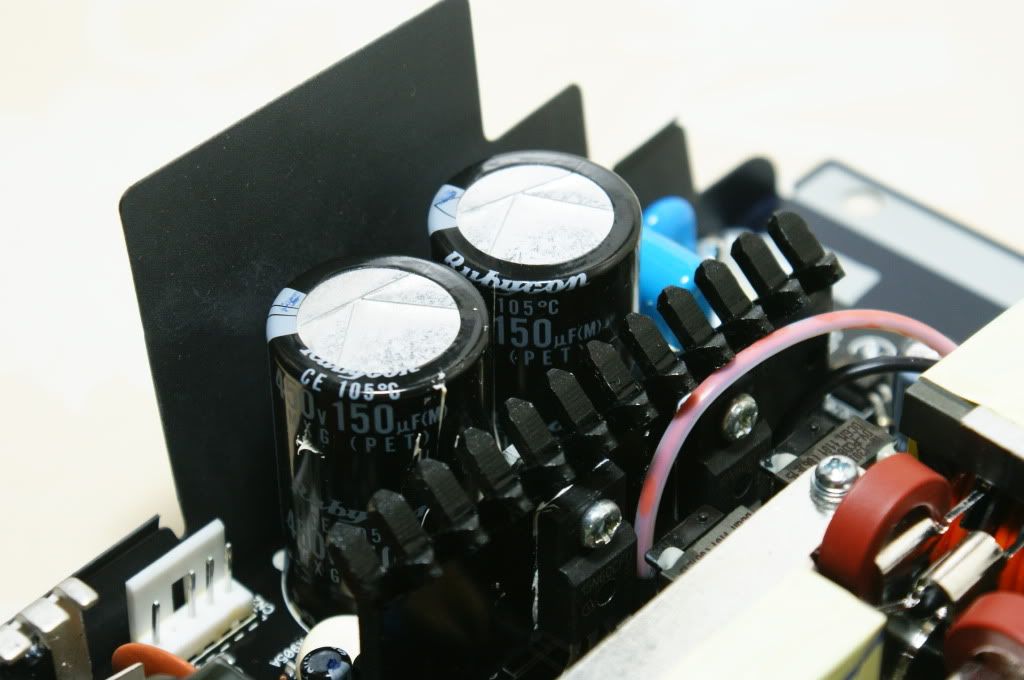

同樣有2粒Rubycon大水筒電容, 鋁製散熱器同埋4粒 MOSFET 晶片

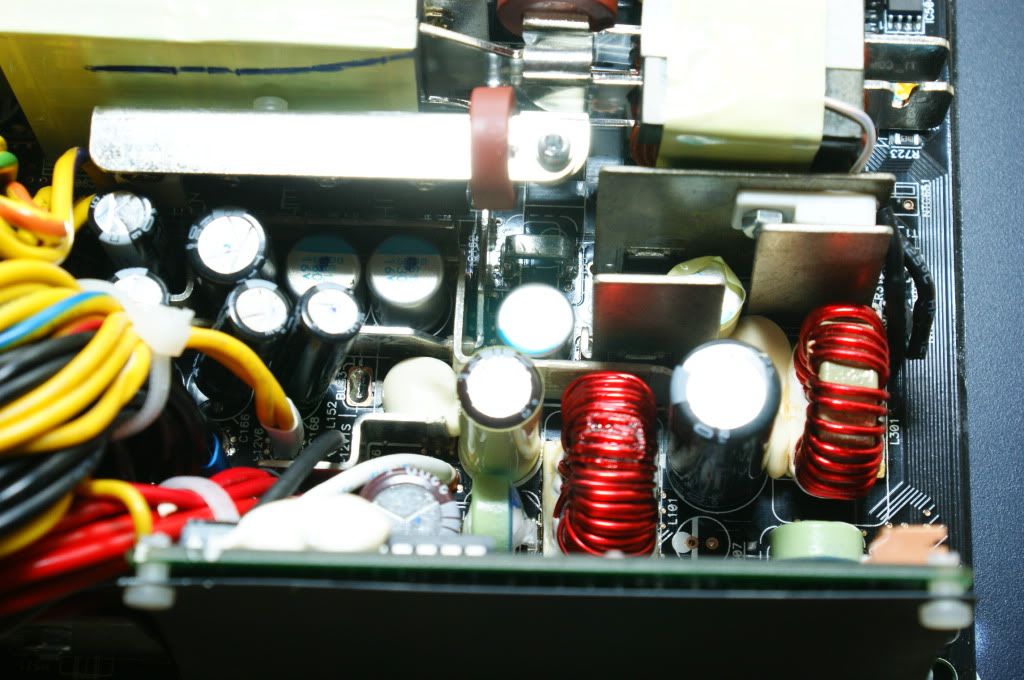

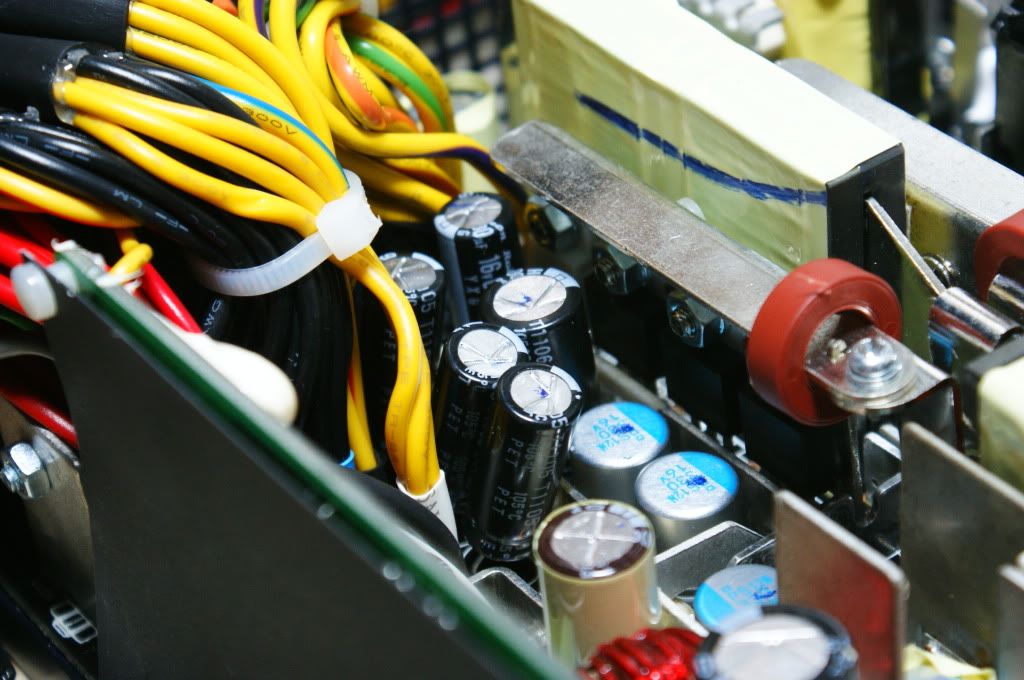

+5V & +3.3V 使用獨立輸出設計, 除左幾組線圈之外, 仲有4粒 Nippon Chemicon 固態電容,用黎穩定電流輸出


旁邊其他電容都係用番 Rubycon 型號,質素唔錯

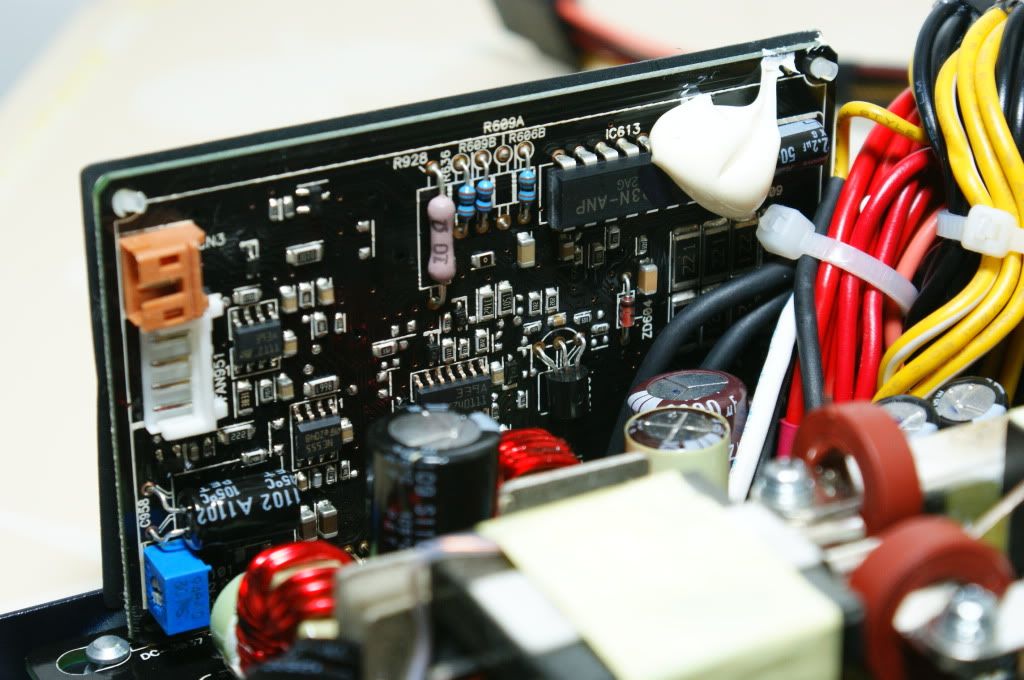

牛入面仲有一塊比較大既電路保護 PCB,上面焊有一顆 DWA103N晶片,用黎提供短路、過壓、過流等等既保護, 減低牛牛會放煙花既機會

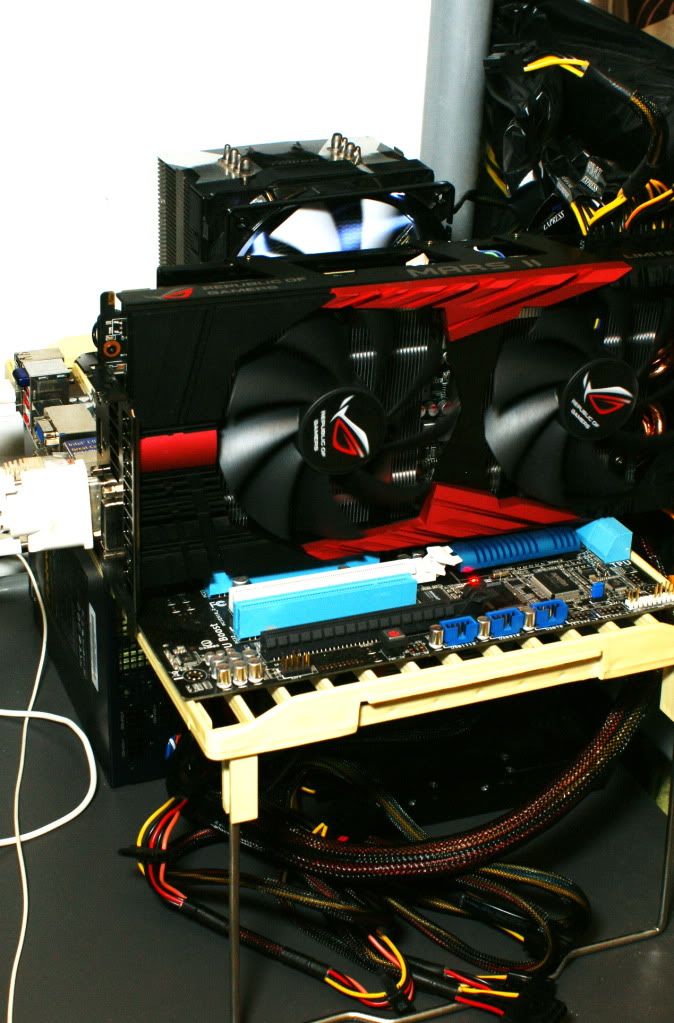

為左測試呢隻高階牛既實際表現, 小弟問朋友借左張食電怪獸卡 ASUS MARS II 番黎,配埋粒 2600K 黎做Platform

測試平台:
Core i7 2600K
ASUS P8Z68-V
G.Skill DDR3 1600 2GB X2
ASUS MARS II
Antec HCP 1200W

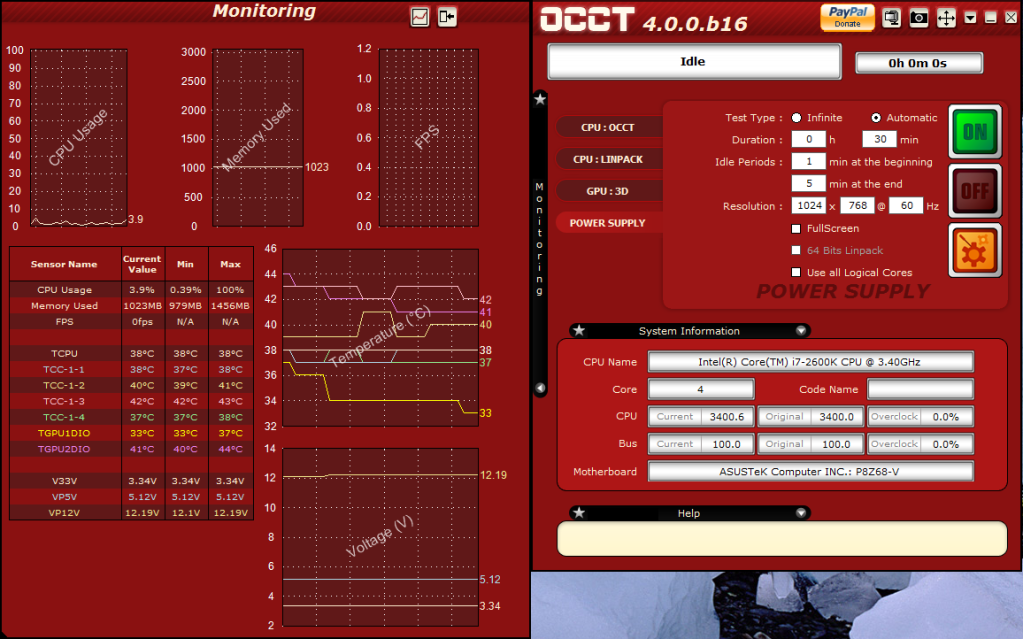

測試用 OCCT 最新 V4.0.0 黎煲機

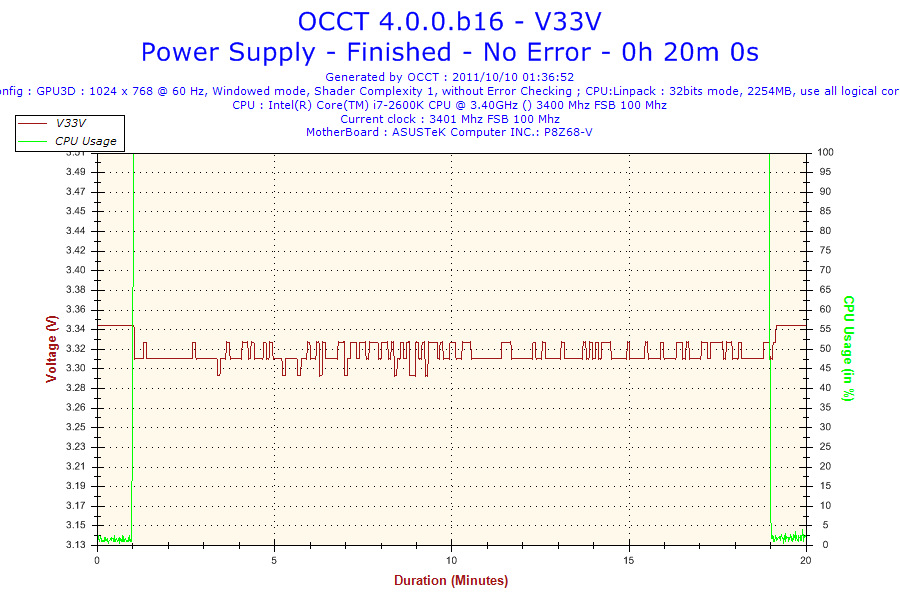

+3.3V 表現

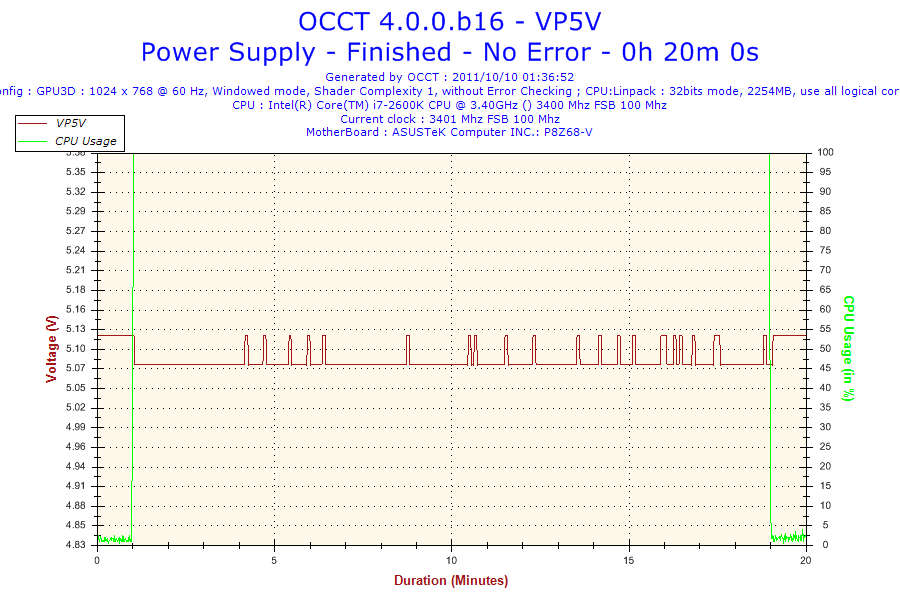

+5V表現

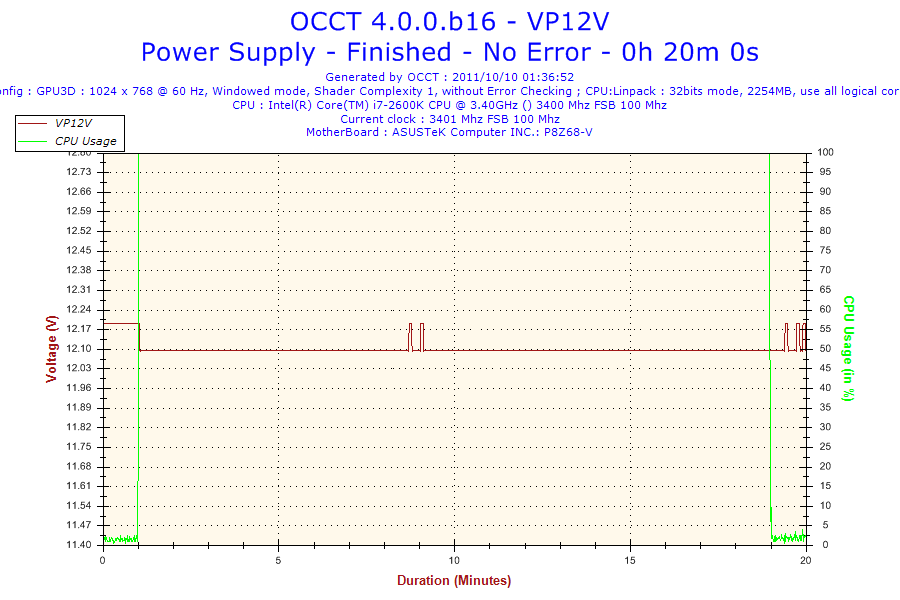

+12V 表現


測試結果見到 Antec HCP 1200W 係煲機時既輸出電壓非常穩定, +12V 長時間處於 12.1 至 12.19 之間, 即使係配合食電怪 MARS II 黎行都完全冇問題
至於用料同埋設計方面, 都已經冇咩可以挑剔, 線材應有盡有, 即使要行3-way SLI 都唔會有問題, 佢既8-rail 設計更可以俾每組+12V都有獨立既過流輸出保護,呢樣係Single-rail 設計做唔到既,但唯一美中不足既係價錢真係偏高, 而家街賣最平都要成二千幾... 小弟睇黎過完手隱之後都係放番俾個米王friend 算了

呢個開箱令我唔想睇.... LOAD 圖LOAD 到 想!@##$%

TOP

靚牛.不過唯一缺點唔係全模組化

TOP

雖然用料都不錯,不過要$2xxx,就大把full modular牛選擇了,e.g.: Enermax,Silverstone...etc.,如果價位可以有點距離就好好多

TOP

"佢既8-rail 設計更可以俾每組+12V都有獨立既過流輸出保護,呢樣係Single-rail 設計做唔到既"

睇到呢句唔知點講好呢?
小弟真係唔知一組過12V定係多組12V輸出好!
但以前講單組12V係難做D同材料貴D.........

TOP

回復 2# 少帥B


    有同惑

TOP

回復 5# wong-ct

其實 single 同multi 真係各有各好, multi 就成本相對低d, 但就各組12v 都有獨立保護
single 就易d做到高efficiency

TOP

樓主個開箱好詳細bor, 多謝分享先
呢隻牛係之前computex時間上網見過, 規格同埋設計真係好唔錯, 聽講話佢可以推到1500w 以上, 真係二千幾都抵呀

TOP

我用過Antec 850牛 8cm 風扇用―兩年會開始有聲 始終係机箱外面 14cm風扇好d

TOP

回復 1# Smithy
1200w金牛,樓主真有米!
