[操作疑難] 機箱 主機板 Front Panel Header

本帖最後由 calvin4fun 於 2021-8-25 23:10 編輯

Hi All,
may i know how to connect it? many thanks

https://www.biostar.com.tw/app/tw/mb/introduction.php?S_ID=1013
2021-8-25 23:08
Screenshot 2021-08-25 230746.jpg
2021-8-25 23:08
收藏 分享

0

x37

2#
發表於 2021-8-25 23:34 | 只看該作者
提示: 作者被禁止或刪除 內容自動屏蔽

TOP

calvin4fun

Rank: 1
3#
發表於 2021-8-25 23:46 | 只看該作者
去鴨記買d jumper 排線來駁埋佢

個機箱出得咁衰
x37 發表於 2021-8-25 23:34


thanks, 機箱 is 蜗牛星际 from Taobao

TOP

smallbbbb

Rank: 2Rank: 2
4#
發表於 2021-8-26 00:09 | 只看該作者
Hi All,
may i know how to connect it? many thanks
calvin4fun 發表於 2021-8-25 23:08

揸住果條會唔會係USB 2.0

TOP

calvin4fun

Rank: 1
5#
發表於 2021-8-26 00:21 | 只看該作者
揸住果條會唔會係USB 2.0
smallbbbb 發表於 2021-8-26 00:09


唔會, it is correct, i took out from the Front Panel Header of the original J1900 motherboard

TOP

觀星是答案

Rank: 4Rank: 4Rank: 4Rank: 4
6#
發表於 2021-8-26 00:51 | 只看該作者
本帖最後由 觀星是答案 於 2021-8-26 00:53 編輯

廠機好多都係咁整，方便師傅快速換底板，亦唔駛擔心插錯線

想換唔同底板，靚仔 d 既做法係自己去鴨記買 d 2 pin 插孔返黎，挑返條線既針換落去
變返正常 DIY 既機箱樣

TOP

雲一0一

Rank: 3Rank: 3Rank: 3
7#
發表於 2021-8-26 01:19 | 只看該作者
插唔落咩? pin次序正常
照插落去突出一邊唔洗理

TOP

集體回憶

Rank: 2Rank: 2
8#
發表於 2021-8-26 10:33 | 只看該作者

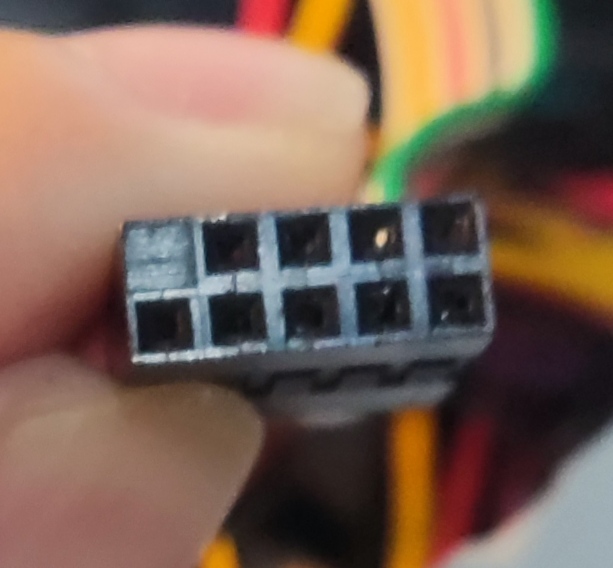

參考某J1900底板, 相中10-1pin估計是:
相中左至右, 上: N/A, GND(PWR_BTN), PWR(PWR_BTN), PWR_LED- , PWR_LED+
相中左至右, 下: NC, HWRST#(RESET), GND(RESET), HDD_LED-, HDD_LED+
生物星底板的16pin只需接上半部的8pin(5,6,7,8,13,14,15,16)
由於10-1pin有一接口是實芯, 旁邊的是not connect
所以照插後應該實芯及NC一排會在16pin的外面
即只插入16pin的5,6,7,8,13,14,15,16
