[操作疑難] HDD 未配置 未初始化

Star-Light

衰 HDD 問題 , 請教各位 EPC 大神 ...

一隻 WD 2TB HDD 分左兩個 partition E: 同 F:
因為 hang 機 reboot , win 10 自動 chkdsk E:
頭兩次 boot 到入去 , 開 "電腦" folder 都空白一片跟住 "沒有回應" , 第 2 次入 win 直頭 desktop icons 都唔見晒
再 boot 第 3 次就正常 show 到 desktop , 開到 "電腦" 但就已經唔見左 E: 同 F:
走去磁碟管理 , 隻 2TB 變左 "未配置" 同 "未初始化" , 但見到 HDD 容量




HDD Tune : 有 3 個 Warning , 但應該未 certified ?


爬過文話可能係 partition 唔見左，於是去搵啲 partition tool 黎試

1)  DiskGenius : show 唔到 E: 同 F: , 無野做到 (如圖)


2)  R-Studio : 係咁出 I/O error , 讀取磁碟失敗，因為 I/O 裝置錯誤，所以無法執行請求。(1117)


請問我下一步應該點做 ... ?

macis

死得

harryytm

應該係啲壞區死正喺MBR同MFT上面，樓主度該第一件事用dd去整咗Sector by sector嘅image先，之後再用testdisk去救返個Image入面啲檔案出嚟。

dd for windows
http://www.chrysocome.net/dd

TestDisk
http://www.cgsecurity.org/wiki/TestDisk

實際做法參考以下網頁：
http://www.cgsecurity.org/wiki/Image_Creation

harryytm

樓主隻硬碟嘅 S.M.A.R.T. 屬性意思如下
05 - 403 即是有 403 個磁區(201.5KiB)映射到後備磁區
C4 - 257 即是有 257 個磁區(128.5KiB)曾經映射到後備磁區
C5 - 912 即是有 912 個磁區(456KiB)無法讀取並等待映射到後備磁區
C6 - 711 即是有 711 個磁區(355.5KiB)嘅數據無法修復，即是經流失

而NTFS嘅MFT記錄每個為1KB，如果壞區剛好喺MFT上面，即是有最少有456個檔案有機會會搵唔返。

madebyp90

找部support hot plug的pc
在 windows cmd下行下chdisk /F

如果失敗，就只能強行recover出來

2T 很多軟件也support, 只要不是死頭
救回率 over 90%

raym123

冇了,
用 wd green 都唔google 吓,
知 wdidle3 是 ?? ,

C1 load cycle count : 397,694
救到幾多得幾多

Star-Light

回覆 3# harryytm

唔該師兄 , 我研究下個 dd 先
不過都要買隻新 hdd ... 依家無 2TB free space 放 image

回覆 5# madebyp90

希望真係救到 9 成 ..

回覆 6# raym123

真係第一次聽 .. 依家先知係乜野

harryytm

如果你想了解多啲NTFS嘅結構，有個免費軟件叫Active@ Disk Editor，可以幫你了解MBR、GPT、FAT、exFAT、NTFS嘅結構

Active@ Disk Editor
http://www.disk-editor.org/

喺NTFS入面，預設每4個磁區為1個配置單位(Allocation Unit)，而硬碟每個磁區大細為512Byte，即是預設每個配置單位大細為4KiB(4096 Bytes)，而NTFS上面有兩個最重要嘅檔案，分別係$MFT同$BITMAP。

$MFT檔案記錄住NTFS分割區上面每一個檔案嘅MFT記錄，一個檔案一個MFT記錄，而每一個MFT記錄大細為1KiB，入面除咗記錄咗檔案名稱、屬性等嘅資訊，最重要就嘅係個檔案嘅數據放喺隻碟上面邊一個範圍嘅磁區，而所有檔案嘅MFT記錄都係放喺MFT入面，如果成個$MFT檔案無咗，就好難還原到啲檔案，雖然你啲數據仍然係喺隻硬碟上面，只不過唔知邊個磁區嘅範圍係邊個檔案同咩名，如果無做過磁碟重組就更加難還原到，就好似亂葬崗無墓碑一樣。

下面呢個MFT記錄嘅例子入面，個檔案嘅數據分成3個Data Run，即是嗰個檔案有3個分段


第1個分段長32個配置單位，起始叢集編號為44318010
第2個分段長64個配置單位，起始叢集編號為44306446
第3個分段長88個配置單位，起始叢集編號為39540717

當讀取呢個檔案嘅候，Windows嘅NTFS Driver就會控制HDD去呢個啲區塊順序讀取呢個檔案。

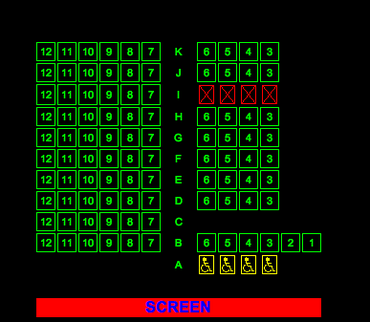

而$BITMAP嘅作用係記錄NTFS分割區上面邊一個配置單位用咗同未用，原理同戲院劃位表差唔多，只不過喺NTFS入面$BITMAP記錄嘅唔係戲院座位，而係配置單位，$BITMAP入面每一Bit依次序地代表每個配置單位是否佔用，0代表無佔用，而1代表已佔用。

Google圖片：


$BITMAP其中一部份嘅內容：

上圖入面嘅FF係16進制，轉換成2進制即是11111111，而00即係00000000，如果唔係依次序佔用嘅空間，例如01010011，上面嘅16進制數值就會係53，如果將整個$BITMAP轉換成二進制，就會有一大堆0同1，仲大過戲院個劃位表。

而喺SSD上面，$BITMAP仲有多一個用處，就係比Windows 8.1/10嘅Defrag API用嚟一次過產生全碟嘅TRIM指令送去SSD，等SSD做垃圾收集嘅時候唔會重寫埋啲已經Delete咗嘅數據落新嘅Block上面，減少浪廢Block嘅抹寫次數。

macis

如果你想了解多啲NTFS嘅結構，有個免費軟件叫Active@ Disk Editor，可以幫你了解MBR、GPT、FAT、exFAT、NTF ...
harryytm 發表於 2017-4-6 02:32

好詳細

Star-Light

回覆 8# harryytm

多謝師兄指教

想請教多啲關於 dd 同 testdisk 先 , 因為真係未接觸過 ...

1) 依家個 drive label 無左 , dd 點樣指定 if (input file) ?
用 dd --list 呢個 command ...  我估我隻壞碟應該係 HarddiskVolume3



我個 if 應該直接打個 volume label ?
if=\\.\Volume{32b10f99-0000-0000-0000-60f031000000}\

2) 見爬文有講話壞碟應該係 dd script 加 conv=noerror,sync , 我呢個 case 適用嗎 ?

3) 如果真係 MTF 有問題 , 咁 dd 整左個 image 之後 , testdisk 係應該先修復左個 MTF , 然後先可以 recover files ? 定係佢 recover 途中會做埋 ?

唔該晒
