華擎ASRock Fatal1ty系列最新成員 Z77 Professional 開箱及小測試

本帖最後由 MandyStarz 於 2012-4-25 02:30 編輯

2012年,Intel推出了最新的Z77晶片組及Ivy-Bridge架構LGA1155腳位新款22nm處理器，
所以華擎ASRock Fatal1ty系列也增添了它們的Z77新成員：
Z77 Professional 、Z77 Professional-M以及Z77 Performance。
前者採用ATX格式，Pro-M採用M-ATX格式，後者也是ATX格式但是偏向中㫮的。
今次的開箱文將為大家介紹的便是ATX格式的高皆Z77 Professional主機板。

Z77 Professional的外盒包裝，可以見到Fatal1ty先生的臉。

使用Z77晶片組，並支援ATi CrossFire X及 Nvidia SLI。

盒底，有此板子的功能介紹，包括VirtuMVP、555 XFast及一些特有設計。

型號及序號

開箱啦！

文件方面有說明書、VirtuMVP及555XFast介紹、驅動光碟一隻。

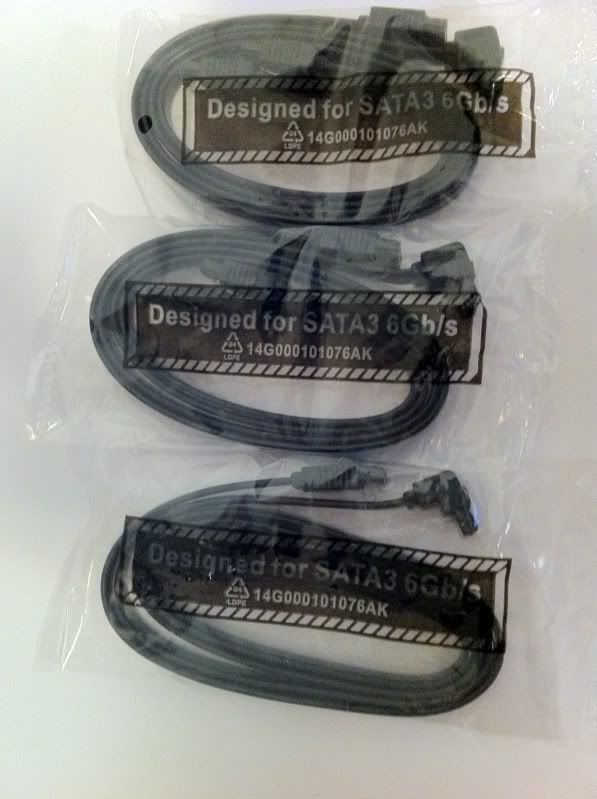

SATA3 Cable 6條，採用一直一L型設計，並設有鐵扣防止鬆脫。

前置USB3.0架，可以安裝在機箱前置3.5吋位。

背板，前置USB3.0架可改在PCI Slot的鐵片，附送的2條4PIN power to SATA power。

這個又是甚麼來的? (說真的小弟未拆開前真是不知道是甚麼來….)

原來是SLI接橋！

板子就是在配件下。

四方設有防撞棉，並放在靜電袋中。

Mosfet 散熱器，上面有Fatal1ty先生的簽名。旁邊是16+8相供電，及用上全板日系金色固態電容。

CPU散熱器孔位，可以使用LGA775或LGA1155的散熱器。

Z77 晶片組散熱器，有招牌Fatal1ty標志，旁為Debug燈。

快速開機及Reset掣，還有內建10個SATA插頭！(6個SATA3及4個SATA2)

4條記憶體插槽，旁邊還有其他底板少見的IDE插頭，可以使用舊有的IDE硬碟或光碟機。

支援超頻至DDR3 2800MHz！

3個PCI-E X16插槽，2個PCI-E X1插槽，2個PCI插槽，可以使用舊款的高皆音效卡。
更神奇的是還提供Floppy插頭！那些年，我們用過的1.44MB Floppy碟，差點忘了……….

後背板輸出/入接口，超豐富的，有USB3.0、USB2.0、eSATA、IEEE1394、雙port Broadcom LAN、
DisplayPort、HDMI、Realtek音效插頭及Clear BIOS CMOS按鍵。
值得在此留意的是，我看見其他師兄都說他們的華擎板子都有輕微的屈曲，而小弟的板子可沒有這問題呢！

最高的紅色USB插頭就是Fatal1ty系列特有的Fatal1ty Mouse Port，支援 Fatal1ty F-Stream！

來到板底，看到富士康製的強化底架，可以防止底板因散熱器長期下壓而屈曲。

底板的開箱介紹到這完結，因為最新的Ivy-Bridge架構處理器還未推出，待推出時小弟便會立即入手替這底板作出測試！
(對不起，小弟還在使用775腳位的C2D處理器平台………)

謝謝收看！

0

0

MandyStarz

進階會員

Rank: 3 Rank: 3 Rank: 3

2^#

發表於 2012-4-18 22:36 | 只看該作者

本帖最後由 MandyStarz 於 2012-4-25 09:54 編輯

4月25日更新
處理器已到了！

測試系統列表:

今次測試主角 : ASRock Fatal1ty Z77 Professional ATX主板
Intel Core i7 3770K Ivy Bridge 22nm CPU
三星4G DDR3 1600 30NM CL11 RAM x4 (Total 16G)
Seasonic Platinum P-860 全模白金牛
Thermalright HR-02 散熱器 (配用Cooler Master 12CM Fan, 1850rpm)
Crucial M4 64G SSD
Antec P280 機箱 (配用Enermax 勁冷白蝠 x3)
不外加顯示卡並使用CPU內置HD4000

小弟最鐘意就係擴充性很強，可以用到舊式PCI音效卡！(小的用Onkyo SE200 PCI)
而旦小弟的舊機仍有IDE硬碟工作中，這主板就可以再用了！(現在硬碟很貴麻......)

一開機Z77 Professional 1.0 BIOS也能認出小弟的3770k。
BIOS也很美觀，一洗以往BIOS只有字體的風格。

跟住當然要測試一下這主板的超頻能力了！
它把小弟的3770k超至4.5GHz 並把1600 CL11 的Ram超至DDR2000 CL10的水平！
並順利開機完成一些小測試！
