[鍵盤] 國產靜電容鍵盤 - Noppoo 108EC- Pro

本帖最後由 GhostofHarry 於 2014-5-2 03:01 編輯

首先   我相信有D 人見到呢個keyboard
會話 "大陸人又抄CM Storm 隻 MX Compatible 既靜電容觸發keyboard"
以我所知   上年大陸論壇已經有呢隻keyboard 既消息
對於佢係咪抄CM Storm / 觸犯Torpe版權   我唔敢肯定

我問過開發keyboard 既 admurder 有關torpe 靜電容觸發keyboard既版權問題
佢既回覆係      「世界上好多野都係靜電容觸發」
以我理解   只要整個switch 結構唔一樣     就算同樣係靜電容觸發   都唔構成侵犯版權
下面我都會將成個keyboard 拆解      比大家睇下內裡乾坤



回到主題
呢個keyboard 已經等左我好耐
由佢正式有成品出現
confirm 比我試用    到收到貨都已經有4 個月
今日順豐終於將呢個keyboard 送到過黎

稍微介紹我收到既keyboard

靜電容觸發;
beige pbt keycap;
35G 觸發 (其中一樣我最想試的);
Cherry MX keycaps Compatible
觸發鍵程  3mm
延遲 : 5ms  (一般機械鍵盤 25-35ms)
Polling Rate : 1000hz


以下就去圖了




特點既真偽我將會逐一評價

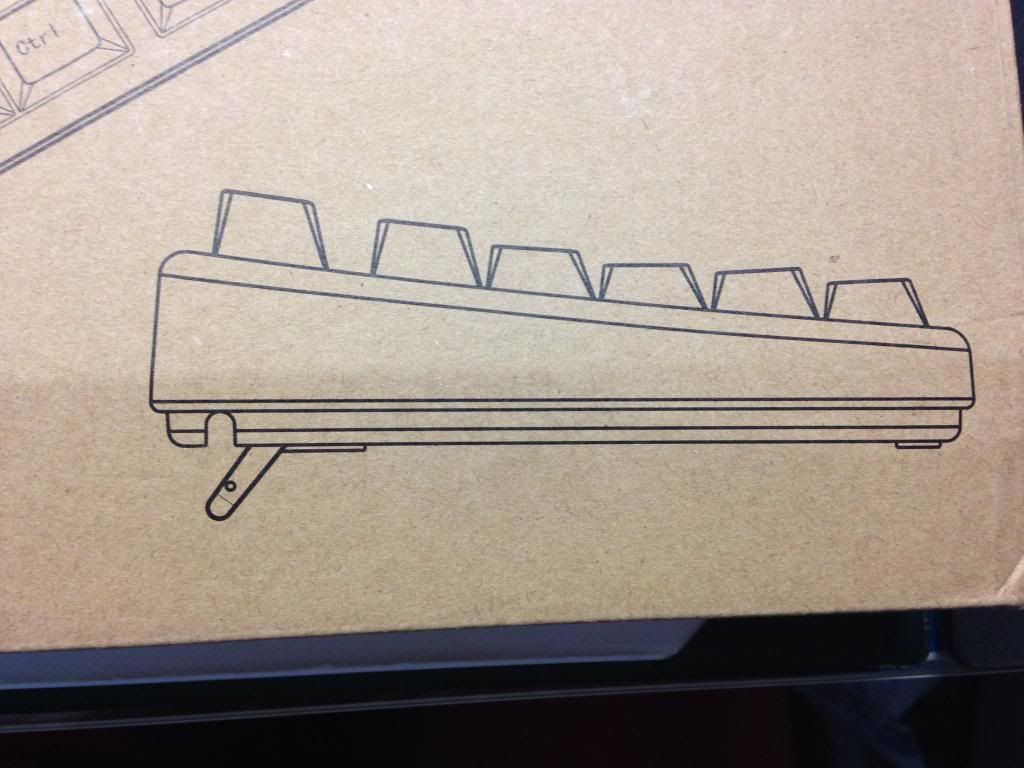

keyboard 側面圖
In case 各位師兄睇唔到    佢係有R5的 (不過唔係race 個隻 OEM R5)


Spec
特別留意  4mm 觸底距離   35g 觸發   比紅軸更輕


附上一個官方既壓力圖

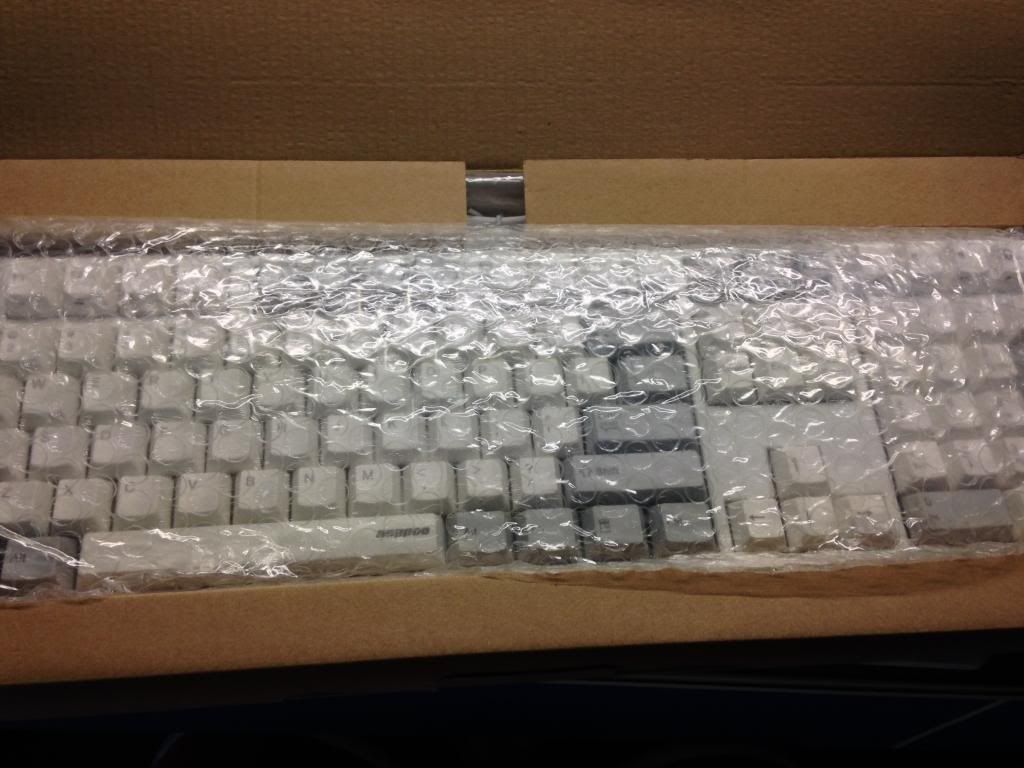

打開箱  等左咁耐終於來了

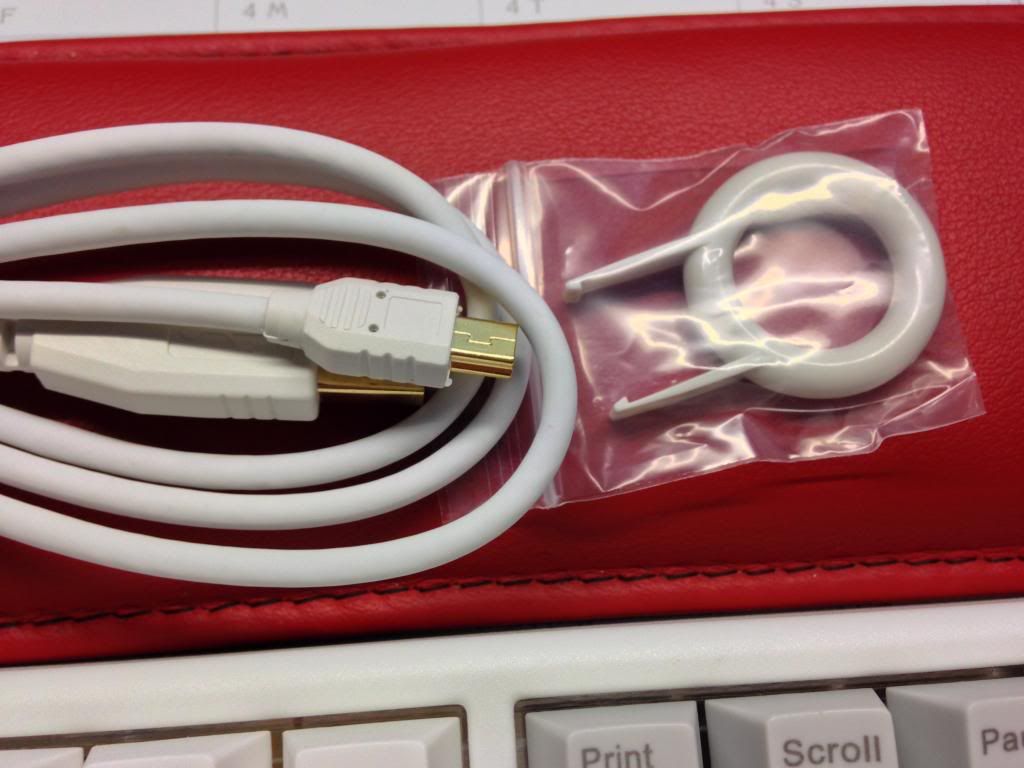

Keyboard + 線 + 拔鍵器
keyboard 線唔多係用度金頭
keycap 係PBT 激光印字

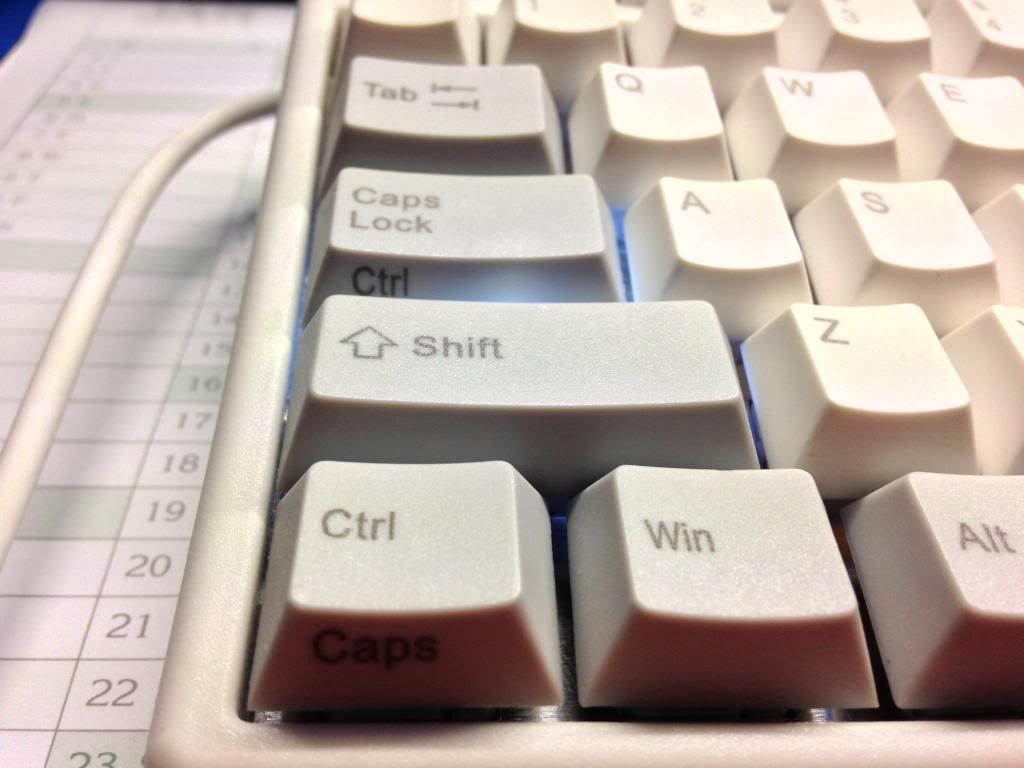

個keyboard 係標準ANSI 104 配列    OEM capslock



可以睇下點樣mx compatible (其實同CM Storm 個隻類似)
個keycap菊花 同Cherry MX keycap 一樣
大鍵都可以見到係同filco 一樣用平衡桿

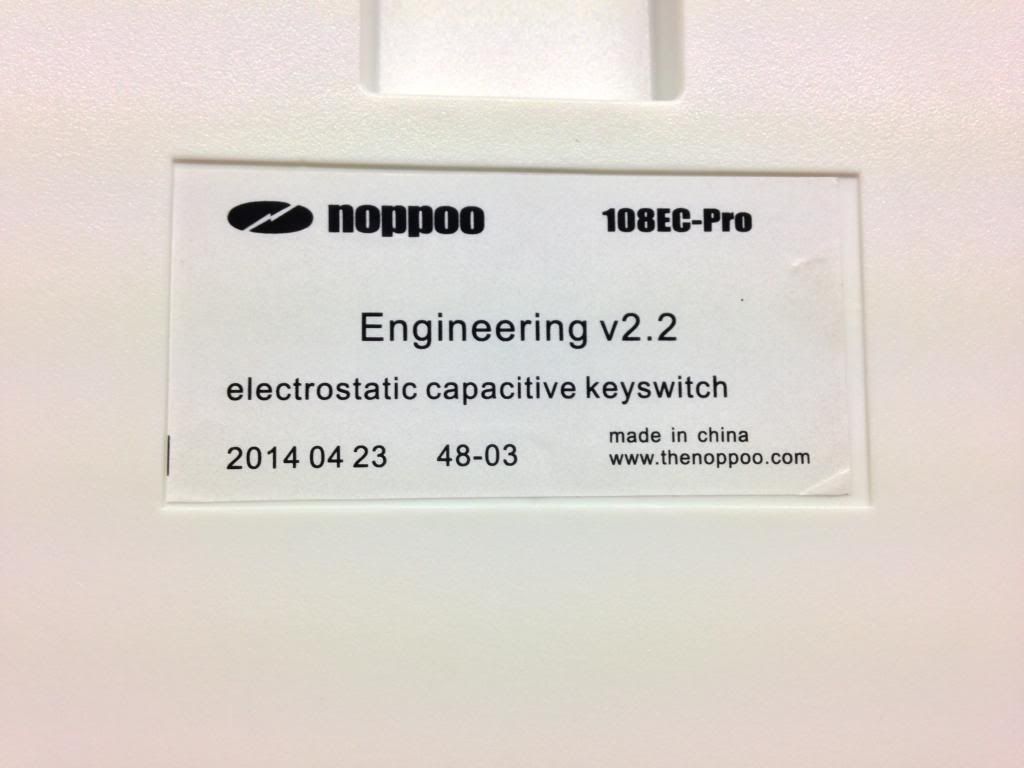

試用工程版

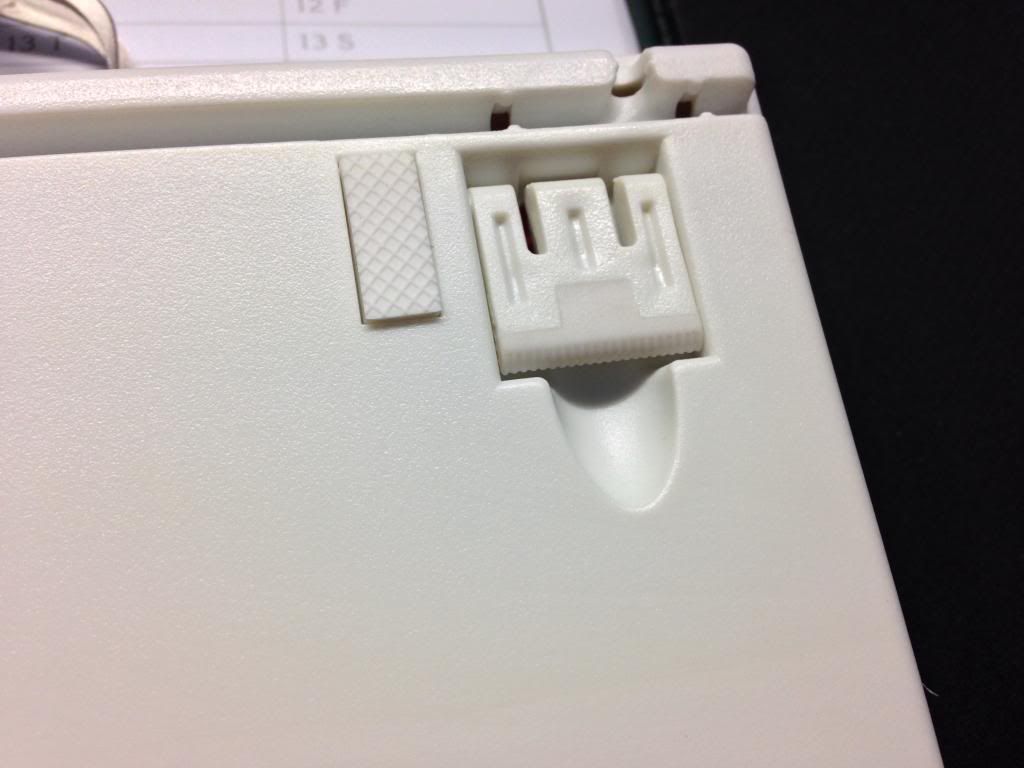

腳墊
可調教角度
全部都有防滑膠
卡線槽   左中右


除左基本keyboard 用途

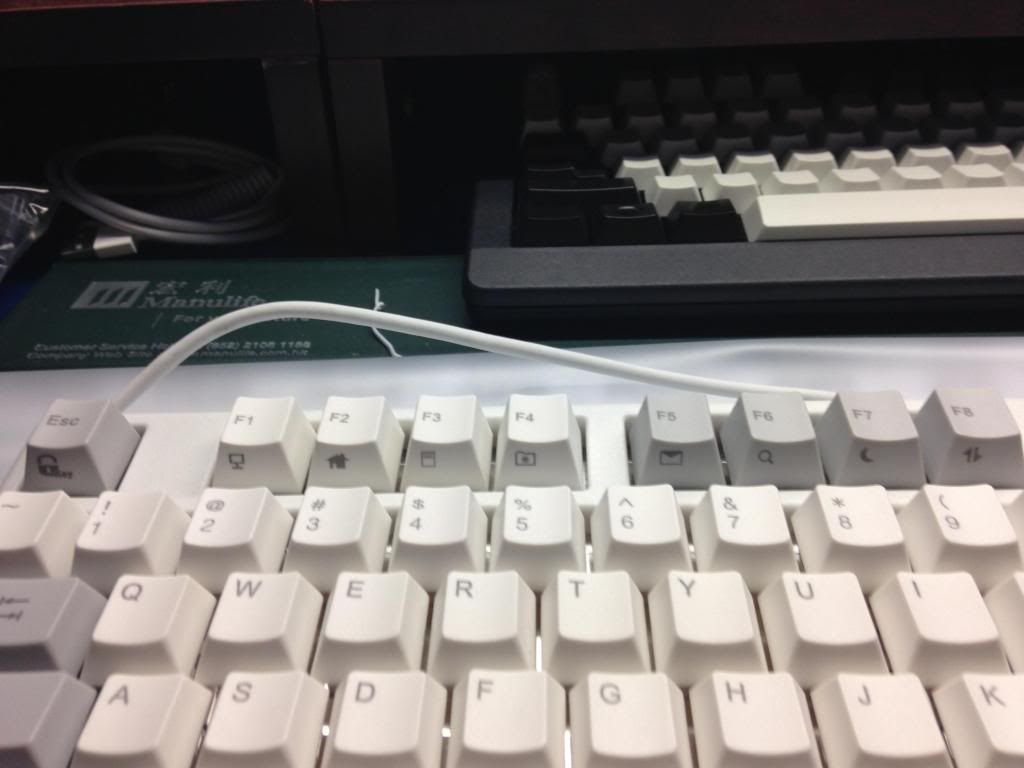

睇下有咩short cut key 先
esc : lock keyboard ,
F1-F4 : 我的電腦, Browser Home, 計算機, (唔知咩黎),
F5-F8 : email, search(係brower就係google, desktop就係win+F), Sleep, Capslock 同左ctrl 掉換



6/NKRO

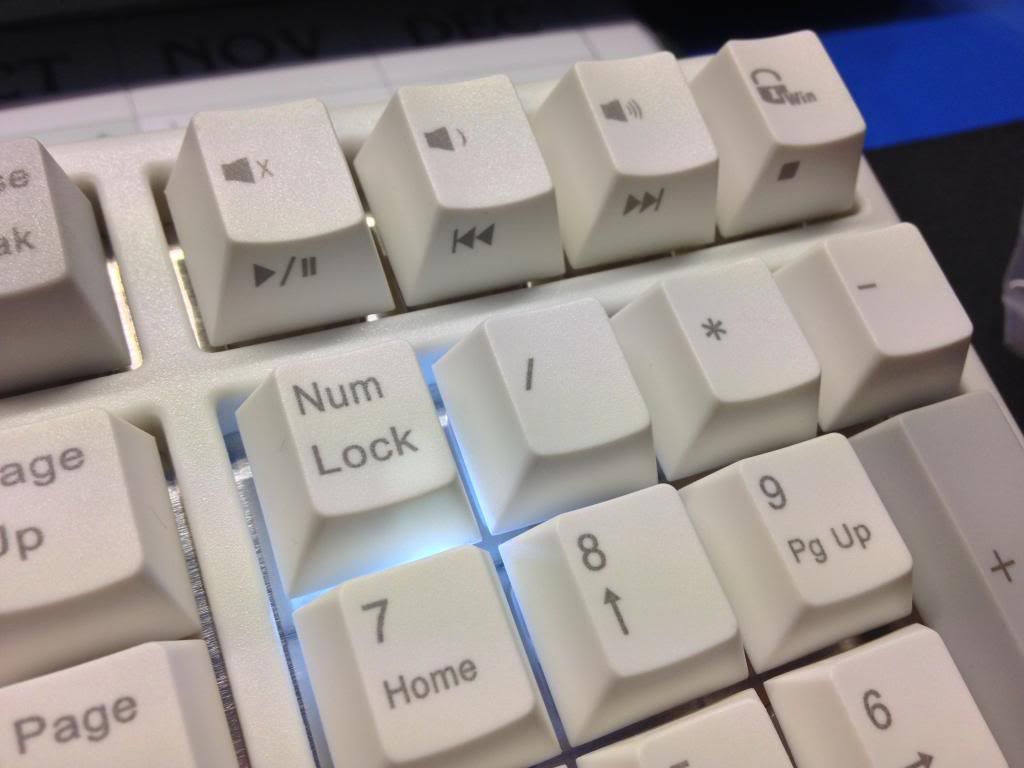

Media Key + Lock Win Key


再黎睇下keycaps
其實佢既keycaps 係cherry profile, 而F row就係用OEM 既R4 高度
所以就會變成R5 既感覺

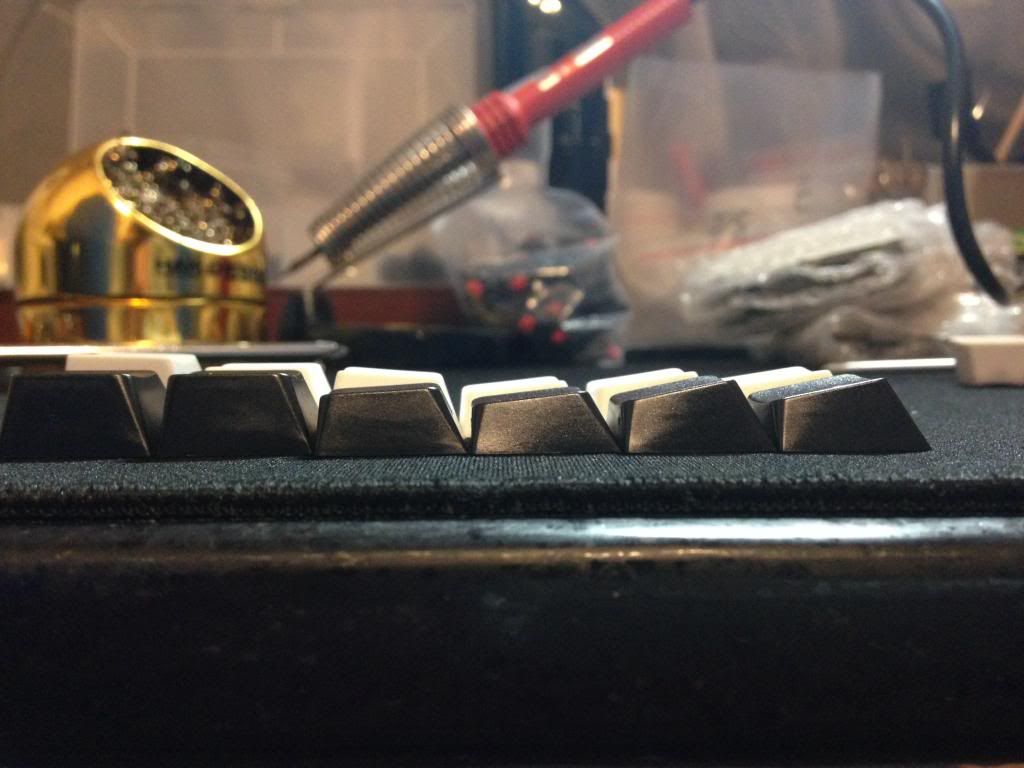

同Cherry Blank Key 比較

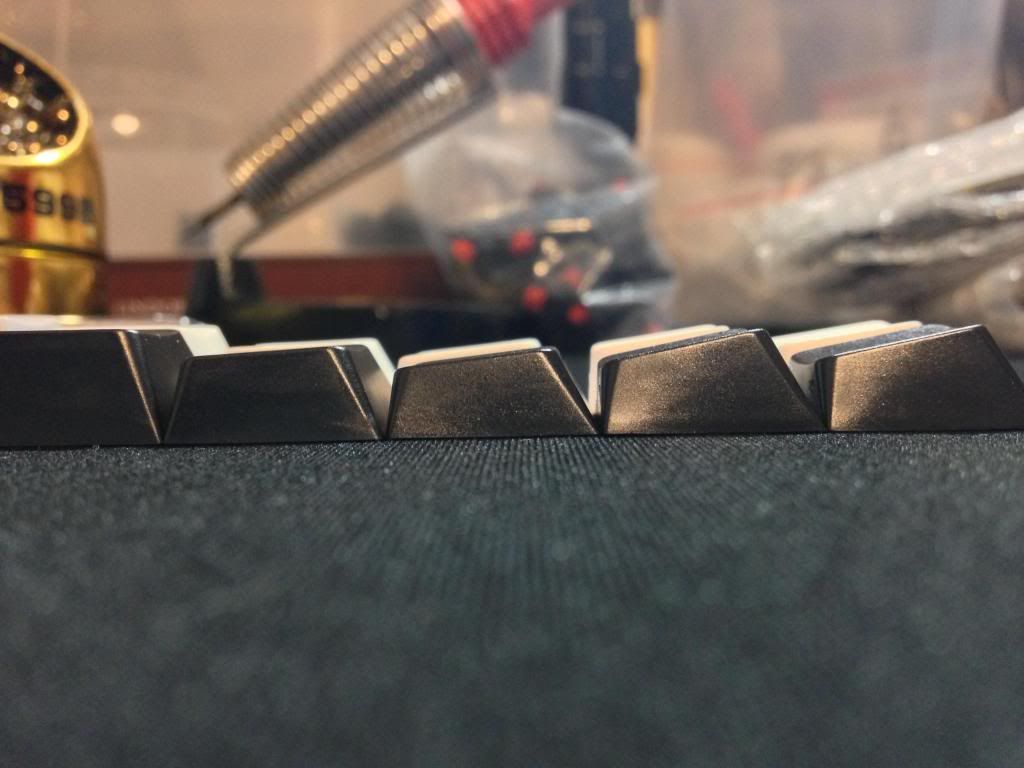

F row

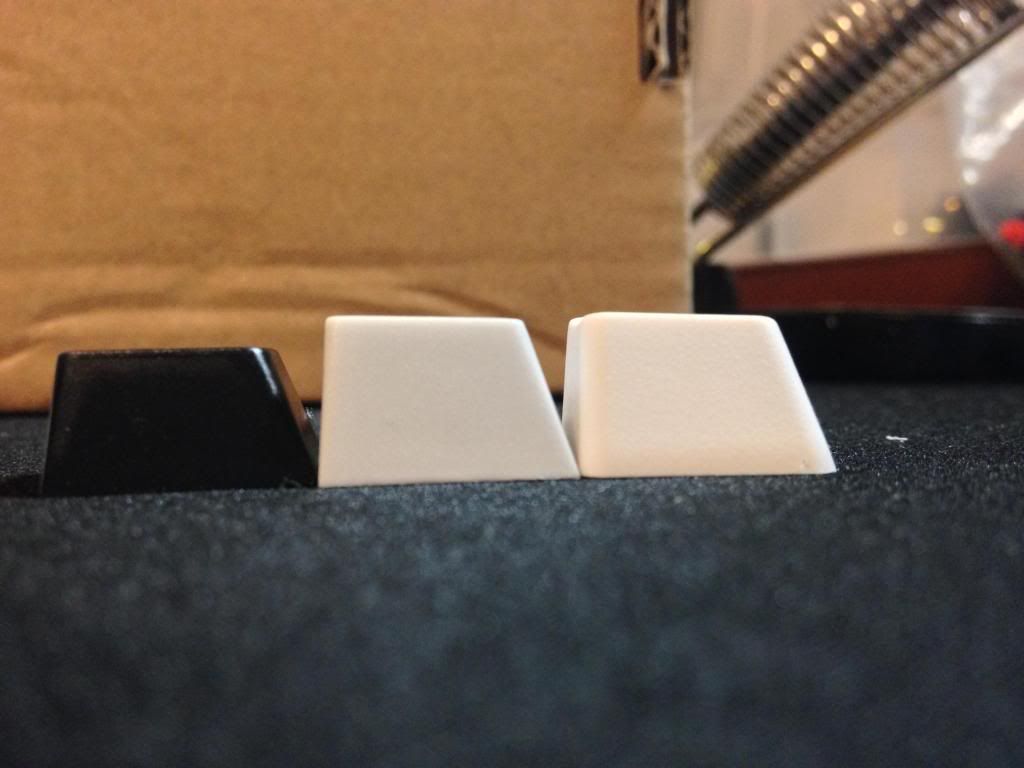

左至右: Cherry, Noppoo 靜電容, 太豪


以下落黎就開始拆開keyboard 仔細睇下裡面
keyboard 既殼用卡位卡住    唔難開

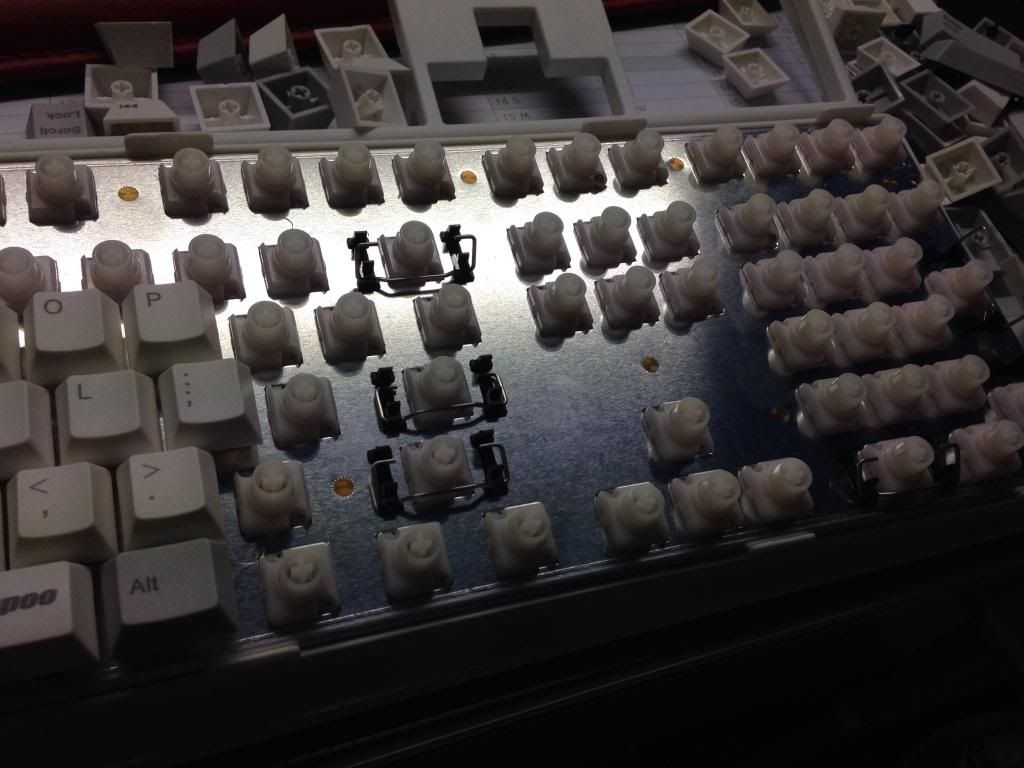

開始拆keycaps

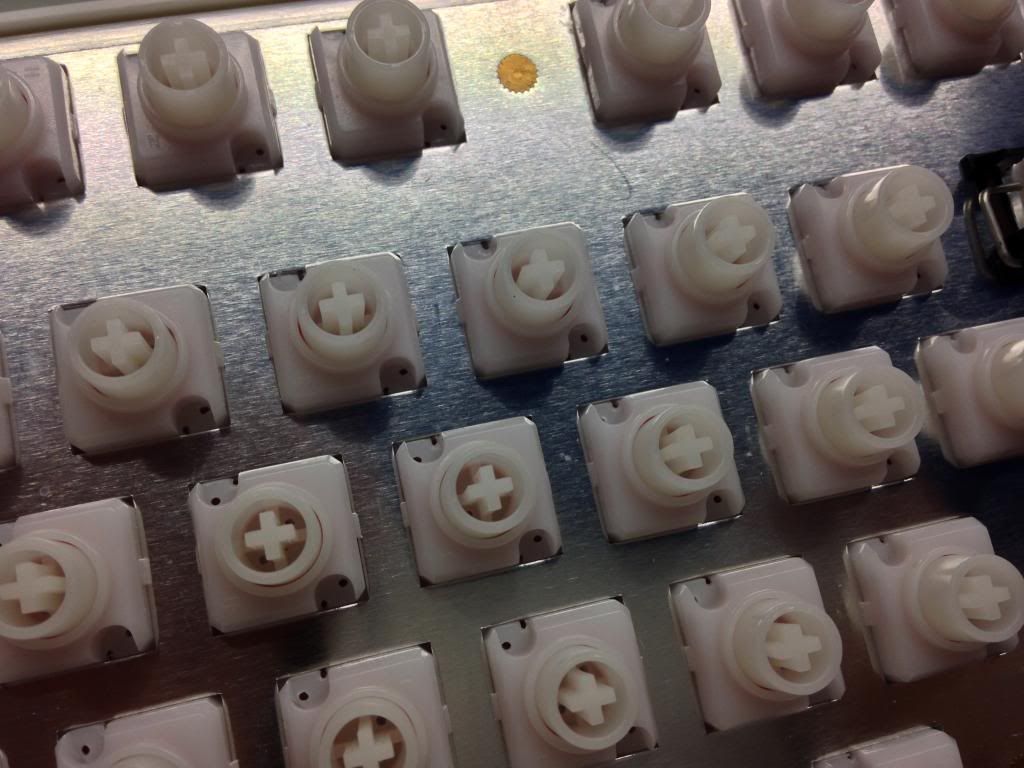

可以留意switch 既結構


以下係torpe switch


可以見到 LED 燈位  其實係係右下角   呢樣野都係torpe switch做唔到既


終於拆完

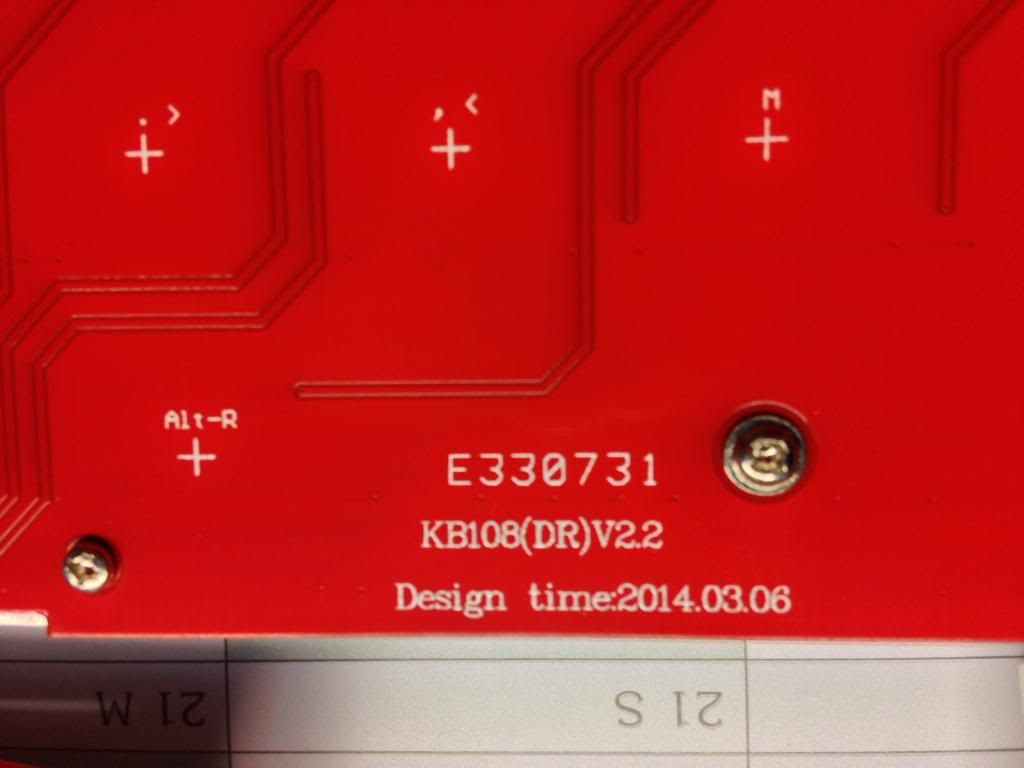

PCB 後面既Design 日期   都應該改過好多次

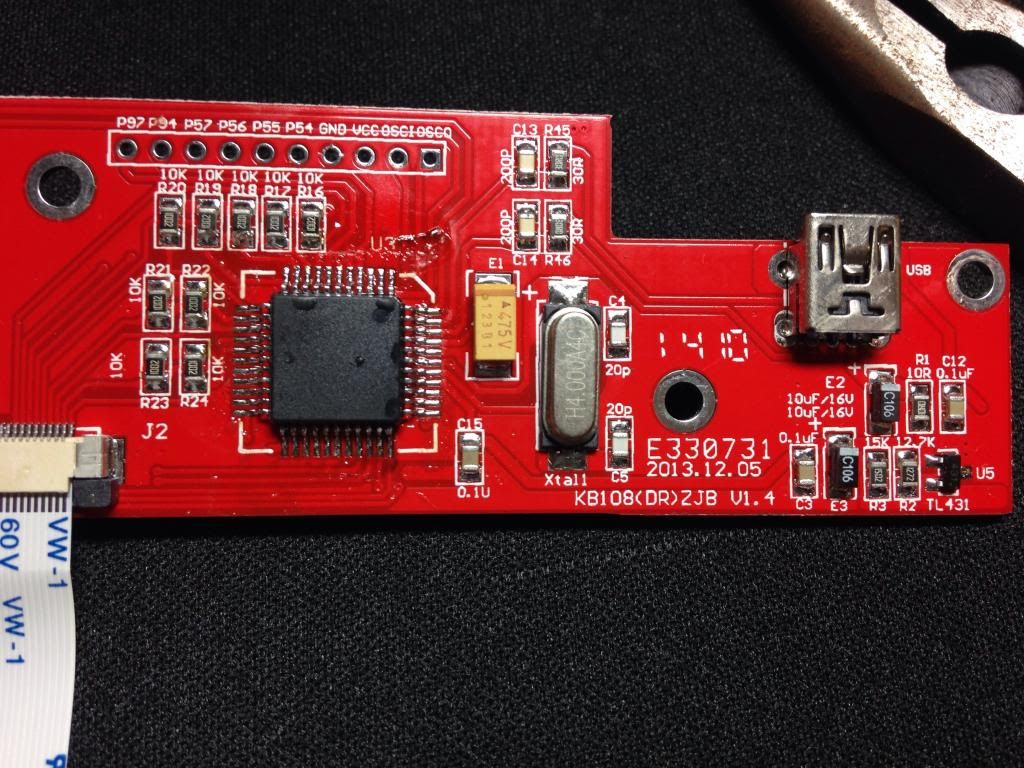

USB connect + controller 主控
睇唔到係咩IC




解完LED 既焊      再鬆埋後面既螺絲

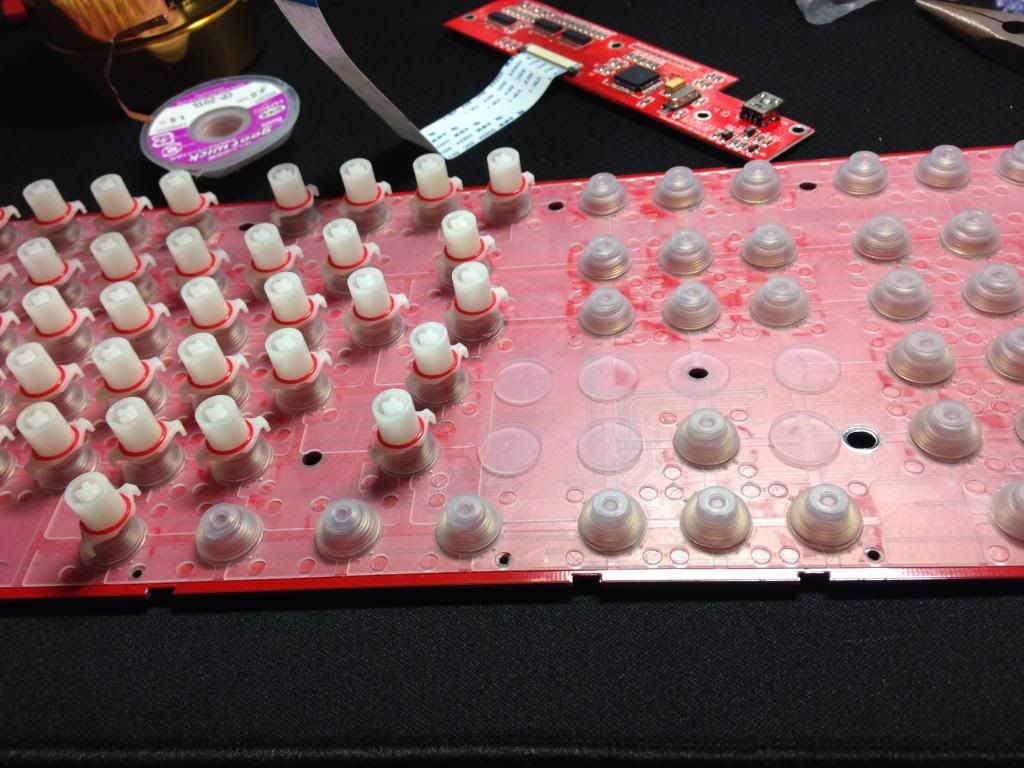

終於見到PCB 面


close up

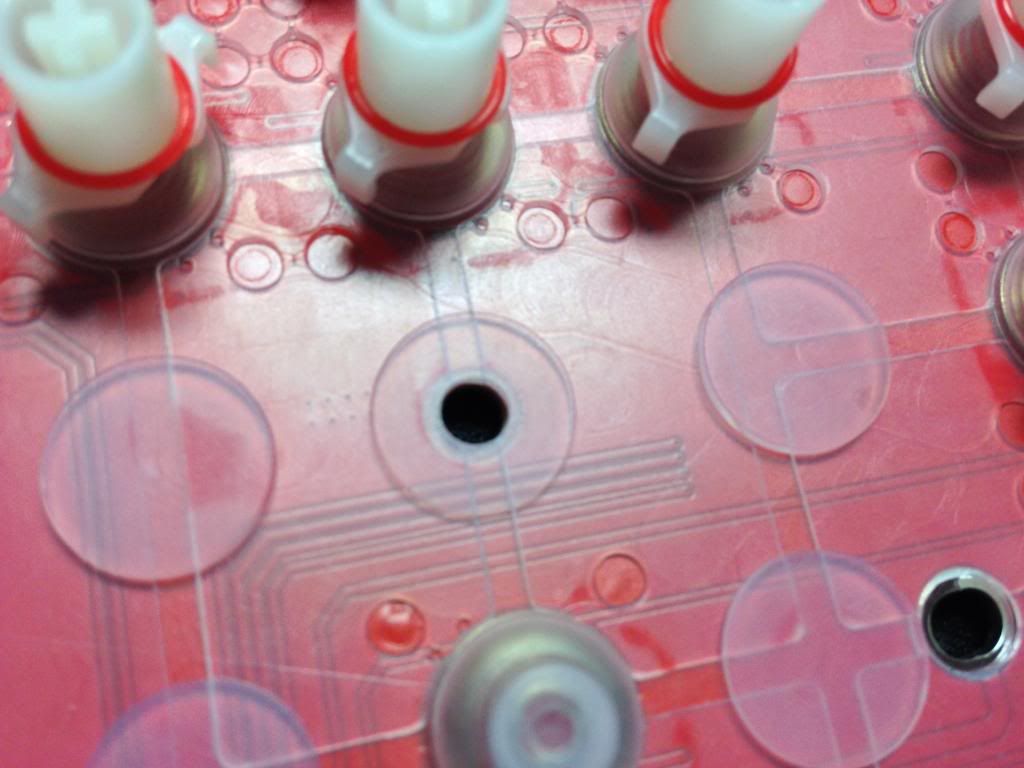

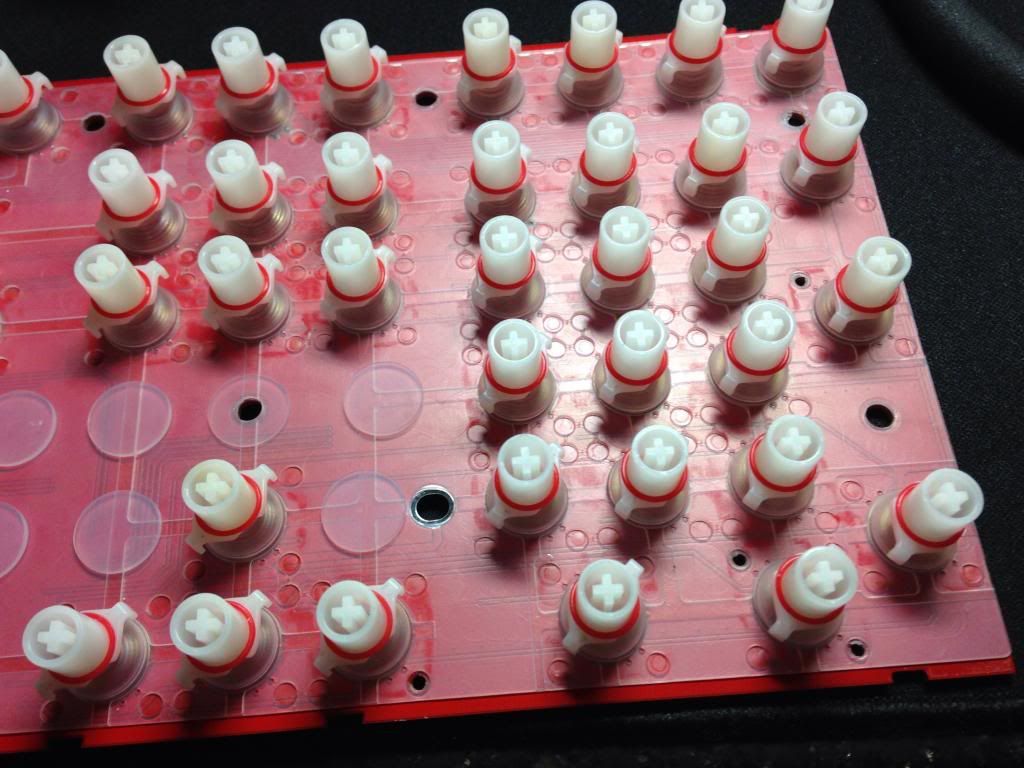

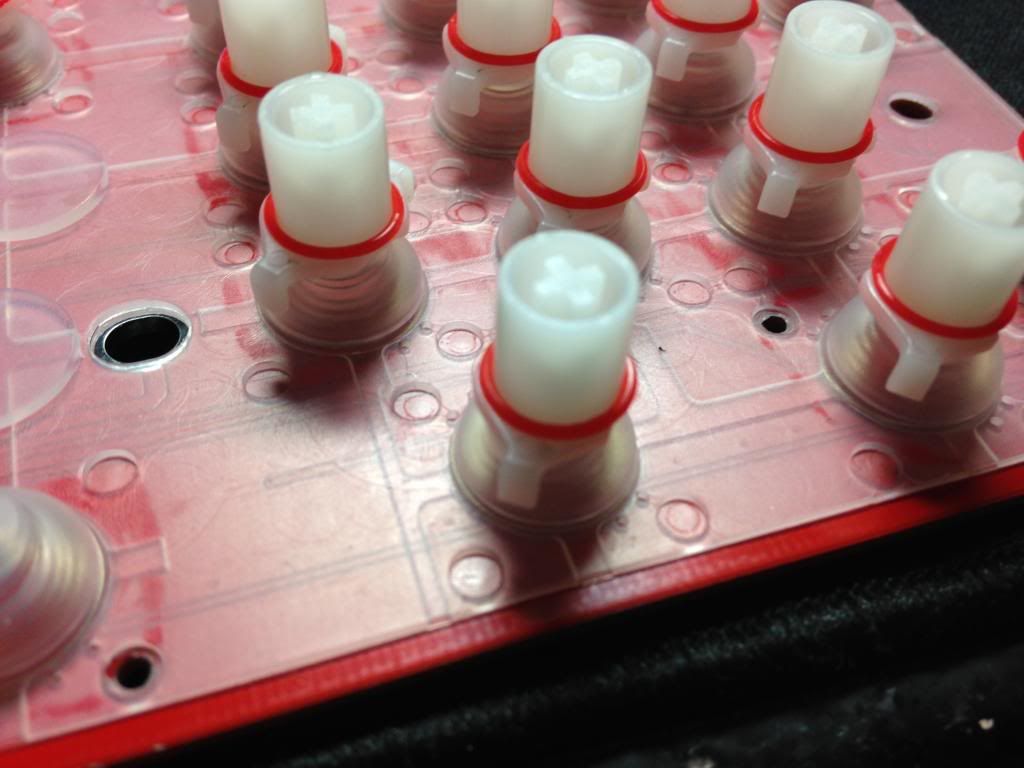

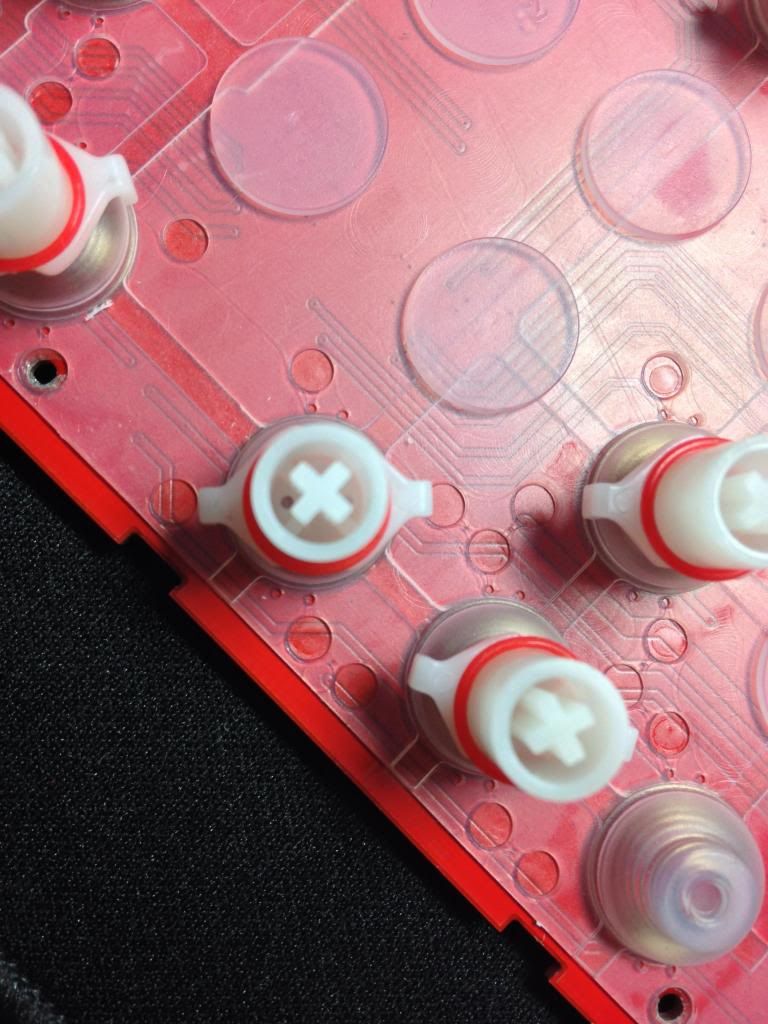

可以見到個keycap stem 上面有個紅色O-ring
當個switch 回彈時有靜音作用



上面既野係可以攞走的   下面就係 膠膜 + 彈簧
可以見到佢既膠膜係一塊過     同torpe 唔同

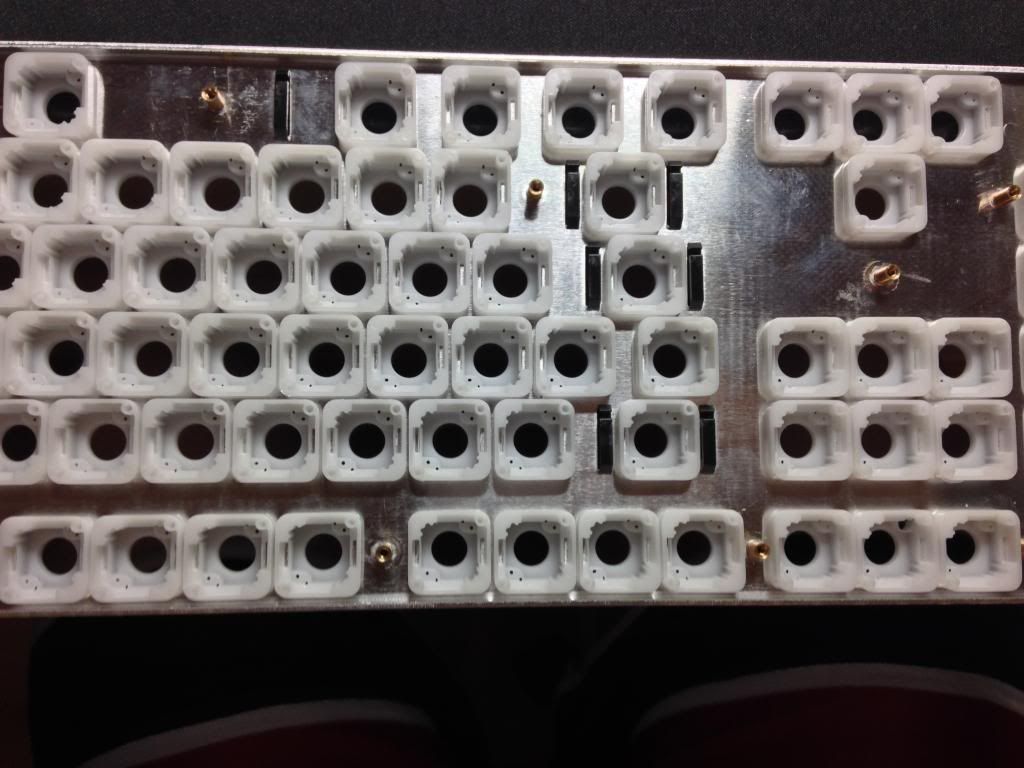

下面係鋼板部份(我暫時叫做軸殼..因為包為住個keycap stem      同switch 個度link 埋黎睇
可以知道成個switch 既結構



呢對突出黎既翼    就會對住軸蓋斜角既滑道滑行


簡單黎講就好似下面既形容..  唔知:大家明唔明

               keycap                                     <---keycap 固定在keycap stem 上
軸蓋   keycap stem    軸蓋                  <---膠膜上 + 軸蓋包圍
                  膠膜                                      <---彈簧上面
                  彈簧                                      <---PCB上面
                  PCB                                      <---底層


同torpe 一樣   都會有d空氣管道比空氣走
因為膠膜壓縮時會有空氣既流出 / 流入       無空氣管道會發出聲音 / 回彈變慢

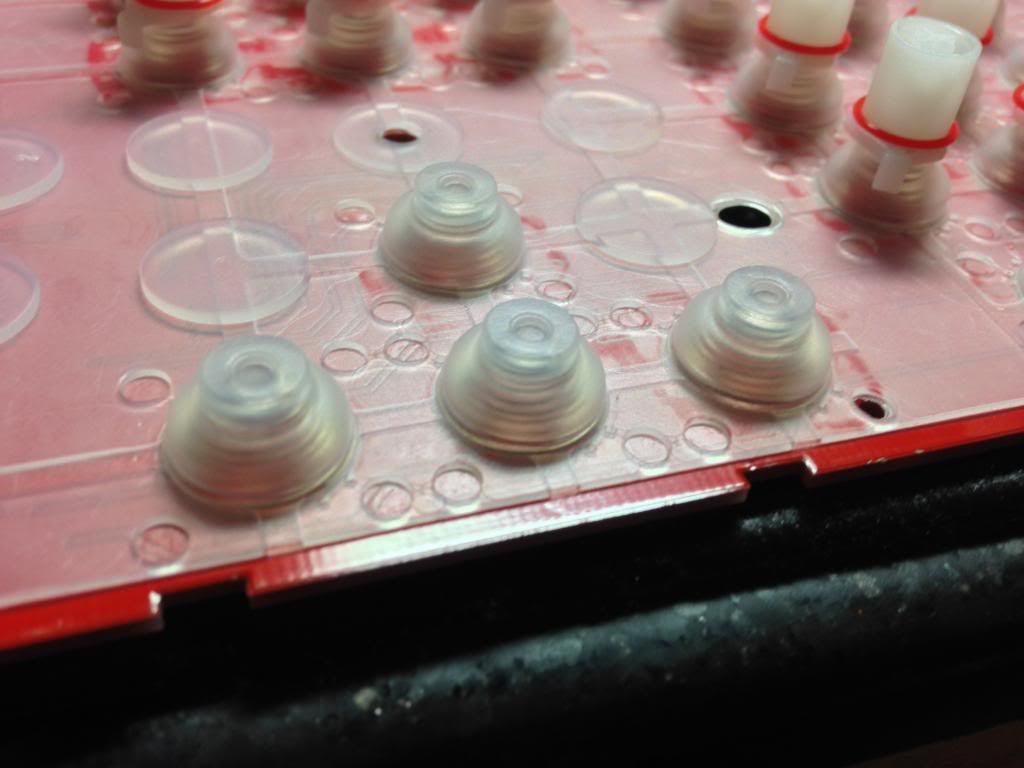

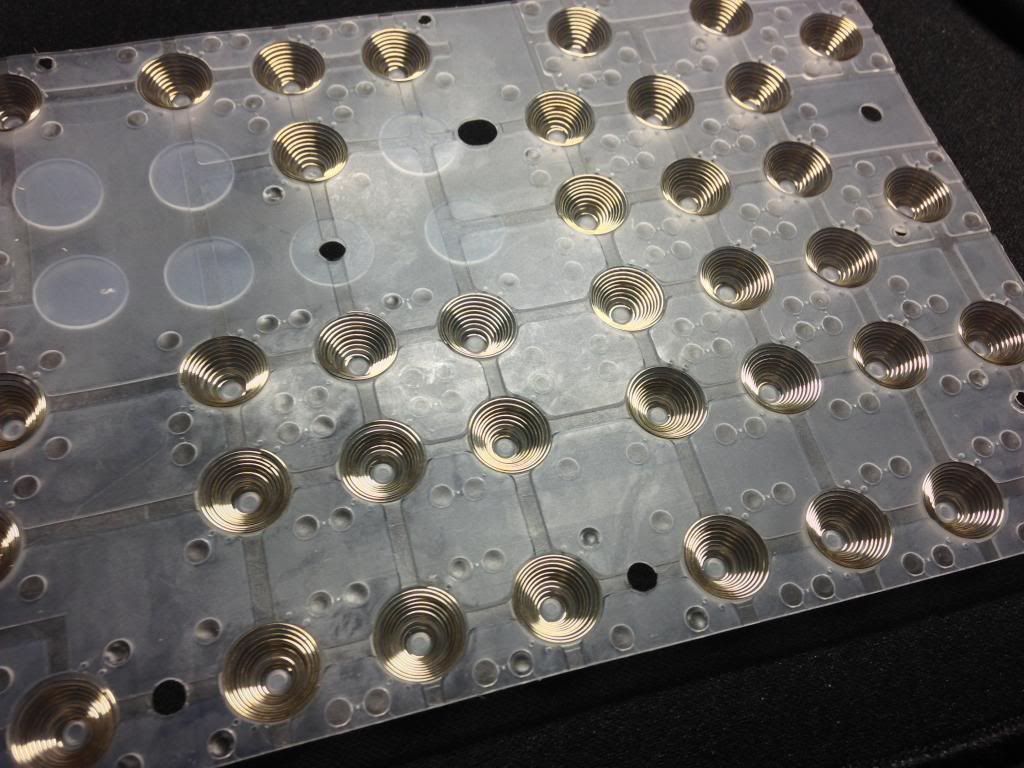

膠膜 + 彈簧

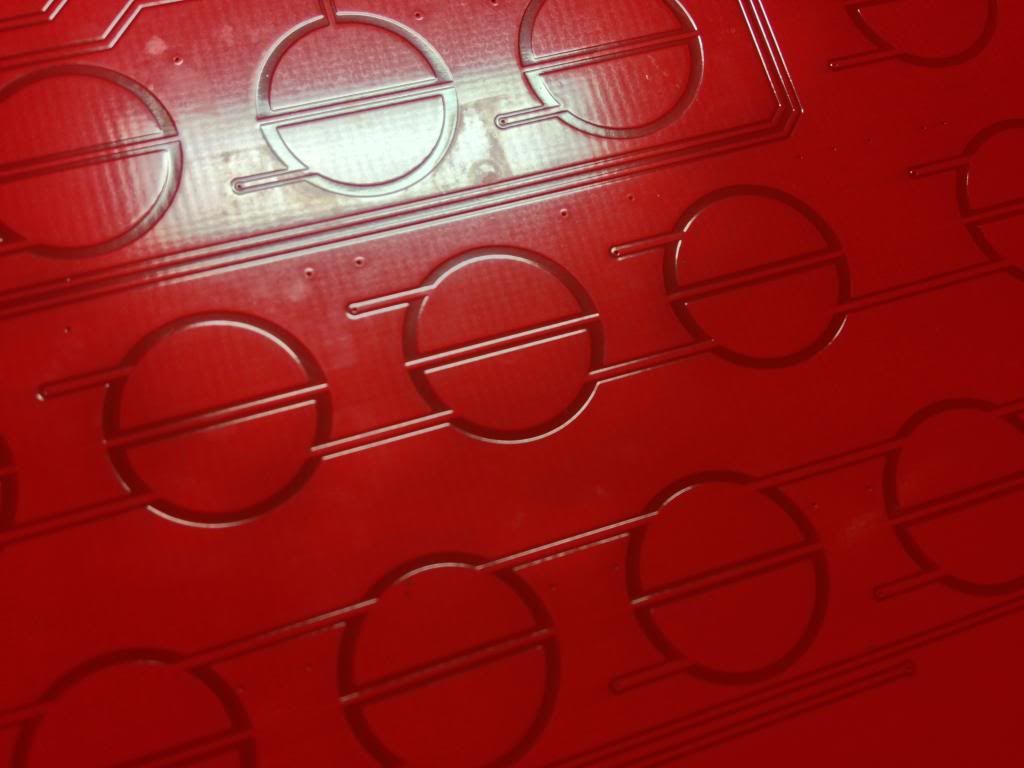

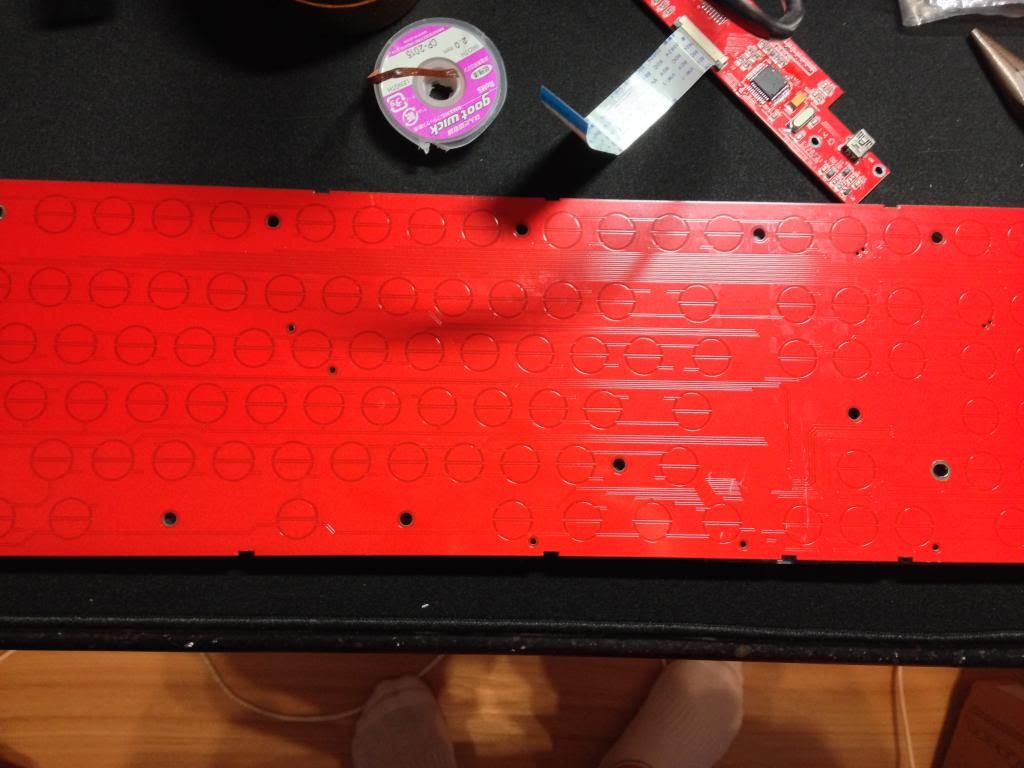

PCB   靜電容觸發  同torpe 好類似




咁就成隻keyboard 拆晒了




用後感:
用左幾個鐘後

雖然係35G   但因為有膠膜既關係  起初所需要既力度甚至比紅軸要高
壓到個膠膜落去後    個swtich 又變翻輕
打起字上黎好舒服   但不失基本段落感

好難用一隻MX switch 同佢比較    因為無乜switch同佢相同
段落感起一開始禁落去既地方

cherry profile 低身    比OEM profile慳力
本身35g  輕身得黎   因為膠膜既初始而唔會咁易誤觸
平衡桿 手感唔會好肉   用起上黎好實在
用黎打字一流     又舒服又靜

不過35g 呢個壓力令回彈比較慢
試過用黎打機     感覺唔算太好   反應好慢

評價:
國產電容軸
雖然QC難以同torpe 相比
但你需要既佢同比到你
標準鍵位   基本上可以配到大部份keycap
我覺得係一隻平實既keyboard

問過開發者
呢隻keyboard 既定價係 400 rmb
大概$500 hkd
呢個價位我相信如果買cherry mx 既機械keyboard    選擇都唔多
而呢隻keyboard 能夠比到各種所需既功能同非常舒服既打字手感
如果搵緊一隻文書用既keyboard 我認為都可以考慮

打機的話就盡量唔好揀35g 力度...   真心打機唔係好得
以我所知之後應該係有45g既      相信呢個反應用黎打機會比較好

總括而言
我認為呢隻係一隻非常好用既文書keyboard
集合左舒服, 靜音同打字手感既好處
以$500 既價錢          玩靜電容keyboard
可以諗諗
