2014-10-09
更強散熱器、燒機最高溫度 55°C
Inno3D iChill GeForce GTX980 繪圖卡
文: Oliver Lam / 評測中心


NVIDIA GeForce GTX980 在九月中正式推出,其效能方面略略越過 GTX780Ti ,但用電方面大幅減少,最高熱功耗 TDP 只有 170W 。 Inno3D  更特別針對 GeForce GTX980 推出 iChill 超頻版本型號,採用名為「 HerculeZ X4 Air Boss 」散熱設計,利用強大風量增強散熱能力, Inno3D iChill GeForce GTX980 最高溫度能大幅減至 60°C 以下,超頻能力優異。



更強散熱器、燒機最高溫度 55°C





NVIDIA 新推出的 GeForce GTX 980 在上月中正式推出,採用 Maxwell  的 GM204 核心,擁有高達 16 組 SM Unit 以及 2048 CUDA Cores 核心,通過核心內的架構改變,提升單元運算效率,令 GeForce GTX 980 的圖像能力比擁有高達 2880 CUDA Core 的 GeForce GTX 780 Ti 更高。



GeForce GTX 980 除了效能提升之外,功耗亦大大減低至 170W ,理論上有助減低溫度,不過在原裝公板散熱器上卻未能發揮作用,溫度亦維持接近 80C 的水平,對於溫度有一定「要求」,又或想進一步超頻的用家可能會有點困難。



今次 Inno3D 所推出 iChill GeForce GTX980 特別針對散熱部份重新作出設計, PCB 部份與過一樣,均屬於 NVIDIA 公板走線,卡上設有一組 GM204 核心,屬於 Maxwell 架構之產物,核心預設時脈就由 NVIDIA 官方訂立的 1,126MHz 預設超頻至 1,228MHz 。



iChill GeForce GTX980



記憶體方面則配備 4GB 容量,在 PCB 正面焊有 8 顆 SAMSUNG GDDR5 記憶體顆粒,編號 K4G21325FC ,透過 GM204 內的記憶體控制器組 256bit 介面,時脈就與 NVIDIA 規格一樣為 7.0Gbps ,擁有高達 244GB/s 記憶體頻寬。



由於同樣沿用 NVIDIA 公板 PCB 走線,因此整體上亦沒有大分別, iChill GeForce GTX980 同樣利用 2 組 6Pin 電源接口推動,供電部份以 4+1 相設計,建議最少採用 500W 電源供應器推動。輸出端子亦提供 DVI 、 HDMI 、以及三組 Display Port 接口。



iChill GeForce GTX980

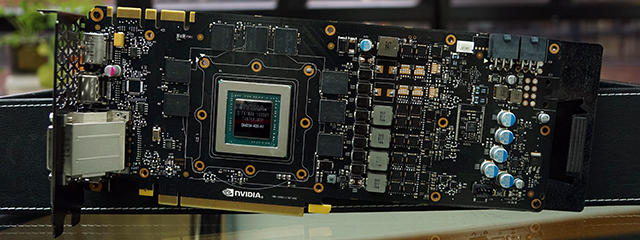

沿用 NVIDIA 公板 PCB 走線、 4+1 相位供電設計

iChill GeForce GTX980iChill GeForce GTX980



( 左 ) 以 6+6Pin 電源接口推動 ( 右 ) DVI 、 HDMI 、以及三組 Display Port 輸出端子

iChill GeForce GTX980

風扇的金屬外框能夠拆出、方便清洗



不過 iChill GeForce GTX980 的重點是其散熱設計部份,散熱器外觀非常誇張,以 3-Slot 尺寸設計,雖然散熱器主體主要以塑膠製成,但亦用上大量金屬作外框裝飾,以黑、銀、紅三色組合,非常搶眼,散熱器從外面看經已見到具備了 3 組大風扇及 1 組細風扇, iChill GeForce GTX980 的散熱器名為「 HerculeZ X4 Air Boss 」,代表能掌管空氣的意思。



iChill GeForce GTX980 在接觸 GPU 核心位置用上 5 組銅導熱管,分別以 3 x 6mm + 2 x 8mm 的組合把核心熱力帶走,另外亦在記憶點及供電模組上貼有散熱片,熱力會傳導至外面 118 塊鋁鰭片上,外面的三組風扇以 15 片扇葉設計,扇葉尾更設有坑紋增加風量,能夠提升 20% 氣流量及 15% 風壓,頂部亦設有一組 50mm 小形風扇,以幫助氣流從繪圖卡兩流走,設計非常全面。



同時,為方便用家清理繪圖卡,風扇外的金屬框能夠拆出,只需把收納在卡頂的六角匙取出,便能夠鬆開外框螺絲,設計方便。另外,要面對如此大型及一定重量的散熱器, PCB 未必能夠長期抵受, Inno3D 在 iChill GeForce GTX980 背面加上一塊 HerculeZ Backplate II 背板,全面保護 PCB 背面以及防止變形。



iChill GeForce GTX980iChill GeForce GTX980



( 左 ) 3 x 6mm + 2 x 8mm 銅導熱管 ( 右 ) 頂部另設有 50mm 小形風扇

iChill GeForce GTX980

背板全面覆蓋 iChill GeForce GTX980 背面、有助強化繪圖卡



效能測試



利用測試平台為 iChill GeForce GTX980 進行基準測試及遊戲測試,在 3DMARK 的 FireStrike 項目中,總分及 Graphics Score 分別取得 12046 及 14282 ,相比沒有超頻的 NVIDIA 公板得分 11319 及 13228 高出大約 6% 。



遊戲方面,在 WatchDogs 以 1920 x 1080 及最高畫質進行遊戲,在三個不同故事情節進行測試,平均取得約 104FPS ,對比公板 GeForce GTX980 只有 86FPS 高出不少。另外同樣以 1920 x 1080 及最高畫質測試 TombRaider 遊戲,取得 95.3FPS ,亦同樣較公板的 87.7FPS 成績更佳。



iChill GeForce GTX980



iChill GeForce GTX980 在 3DMARK FireStrike 取得 12046 分數

iChill GeForce GTX980

TombRaider : 1920 x 1080 最高畫質平均有 95.3FPS



溫度方面,自從 NVIDIA 推出 GPU Boost 功能之後,繪圖卡的最高溫度大多數都會鎖定在 80°C ,而今次 Inno3D 推出的 iChill GeForce GTX980 卻帶給用家意外驚喜,利用 FurMark 進行燒機,在風扇自動調速情況下,最高溫度竟然只有 55°C ,且風扇轉速只有大約 1,300RPM 非常寧靜,證明 「 HerculeZ X4 Air Boss 」能夠有效降低核心溫度。



既然 iChill GeForce GTX980 的「 HerculeZ X4 Air Boss 」設計能有效壓抑溫度,相信亦會對超頻有正面幫助。編輯部經過多次嘗試超頻,最終成功把核心時脈推至 1,400MHz ,對比公板及預設分別高出 274MHz 及 172MHz ,記憶體就超頻至 7,800MHz ,完成 3DMARK FireStrike 測試,並取得 13432 總分,比公板及 Inno3D 預設時脈高出 18% 及 11% 。



iChill GeForce GTX980



利用 FurMark 進行燒機、最高溫度只有 55°C 、效果表現驚人

iChill GeForce GTX980

超頻測試:最後成功超頻至 1,400MHz 核心時脈及 7,800MHz 記憶體時脈、完成 3DMARK FireStrike 測試



售價: HK$4,899   查詢:+852 2728 2109+852 2728 2109 (Esonex)

詳細資料:http://www.inno3d.com/products_detail.php?refid=123



編輯評語



Inno3D iChill GeForce GTX980 設計重點在其散熱器部份,今次 Inno3D 的 iChill 散熱器需要用上 3-Slot 空間,比過往設計特別,同時風扇更以三大一小的組合,經過測試後,繪圖卡的最高溫度只有 55°C ,對比公板散熱器低近 25°C ,而且無需借助主轉速的風扇便可達成,散熱效果非常誇張。

文: Oliver Lam/評測中心
