Intel P43晶片組登場
ASRock P43R1600Twins-WiFi
文: Spike Lam / 評測中心


ASRock 宣佈推出全新 P43 Twins 主機板系列,採用全新 P43 晶片組規格與上代 P35 完全相同,卻新增 PCI-Express 2.0 支援、規格更強, ASRock P43 Twins 全系列採用 4 DDR2 + 2 DDR3 設計,為未來升級提供更大彈性,成為近期入門級高性價比之選。



全新 P43 晶片組    支援 PCI-Express 2.0 規格



P43R1600Twins-WiFi

ASRockP43R1600Twins-WiFi



各大主機板廠商均面對 P35 庫存去化壓力,而未敢全力推廣規格相約的 P43 產品,然而 ASRock 卻未為此憂慮,搶先力拱全新 P43 產品,並以「你還考慮買 P35 嗎 !? 」作宣傳口號,企圖搶下 P43 頭香。

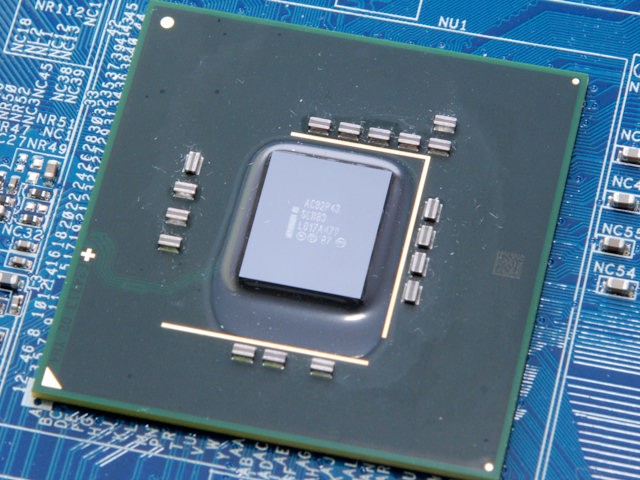

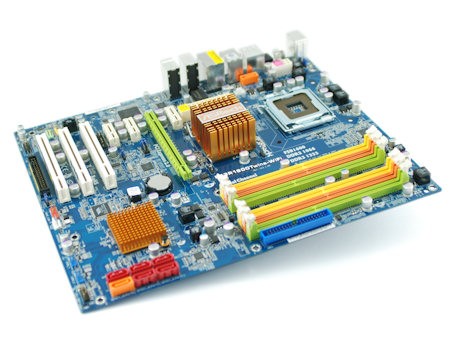

圖為 ASRock P43R1600Twins-WiFi 主機板,是 ASRock P43 系列中的頂級型號,採用 ATX Form Factor 設計、尺寸為 30.5cm x 24.4cm ,晶片組採用全新 Intel P43 北橋晶片配搭 ICH10R 南橋晶片。處理器接口為 Socket 775 ,供電模組為 VRD 11.1 版本,支援最新 Intel 45 nm 處理器。



Intel P43 晶片組官方規格最高僅支援 1333MHz FSB ,由於 P43 北橋擁有強勁 FSB 超頻能力,因此 ASRock 經過內部嚴格測試,保証可支援現時最強的 Intel Core 2 Extreme QX9770 處理器,與其它 MB 廠商一樣標示支援 1600MHz FSB 非官方規格。



P43 與 P35 晶片組規格近乎相同,唯一的分別在於繪圖接口由 PCI-Express 1.0a 規格,升級至 PCI-Express 2.0 ,速度由 2.5GT/s per Lanes 提升至 5GT/s per Lanes ,總頻寬由上代 8GB/s 提升至 16GB/s 。與 P45 的分別僅在於繪圖接口不能分柝成兩組 PCI-E x8 繪圖接口作 ATI CrossFireX 支援。



現今,繪圖卡應用已非只用於遊戲用途,影像解碼、編碼、物理運算已由繪圖卡執行,現時 NVIDIA 、 AMD 已經完全過渡至 PCI-Express 2.0 規格, P43 升級繪圖接口規格,減低了瓶頸出現的機會。

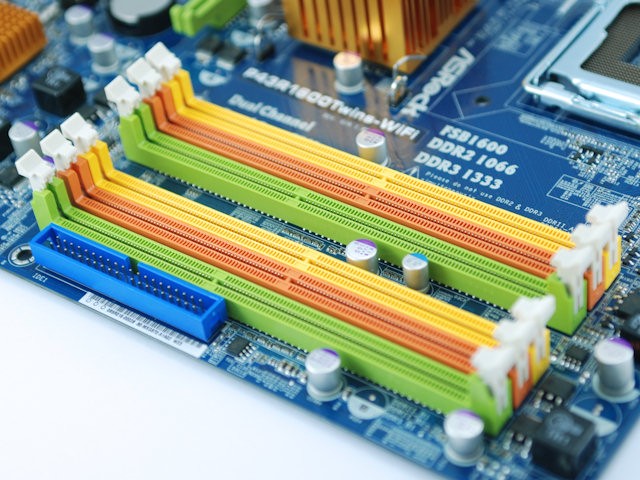

Combo 設計   可支援 DDR2 、 DDR3 模組



記憶體支援方面,由於 P43 同時內建 DDR2 及 DDR3 記憶體控制器, ASRock 為了保留未來記憶體升級能力, P43 Twins 全系列均支援 4 DDR2 或 2 DDR3 的 6 DIMM 記憶體擴充槽設計,以應付 DDR3 模組開始普及後,產品仍有能力作出記憶體升級。



P43 晶片組支援 Dual Channel 記憶體配置,官方規格支援最高可 DDR2-800 及 DDR3-1066 速度,而 ASRock P43 Twins 系列則提供最高 DDR2-1066 及 DDR2-1333 支援。值得注意的是, P43 晶片組官方規格支援最高 16GB DDR2 或 8GB DDR3 容量,然而採用 DDR2 + DDR3 的 Combo 設計,令 ASRock P43 Twins 僅支援最高 8GB DDR2 及 4GB DDR3 容量,但對入門級用家影響不大。



DDR2 & DDR3 Support



採用 ICH10R 南橋晶片



南橋方面,採用全新 ICH10R 晶片,相較上代 ICH9 ,功能規格並未有大幅修改,保持 6 個 PCI-E Lanes 、 4 個 PCI Masters ,擁有 12 個 USB 2.0 接口。主要是 USB 改用了 2 組 EHCI 控制器,並支援 USB Port Disable 功能, SATA Port 則加入 Port Disable 功能,更加入了全新的 Wake Events 功能。



ICH10R



 Intel P45 Express ChipsetIntel P43 Express ChipsetIntel P35 Express Chipset
Target SegmentPerformance PC, Mainstream PCMainstream PCPerformance PC, Mainstream PC
ProcessorLGA775LGA775LGA775
Hyper-Threading Technology1Optimized for HT TechnologyOptimized for HT TechnologyOptimized for HT Technology
System Bus1333/1066/800 MHz1333/1066/800 MHz1333/1066/800 MHz
Max Memory16 GB16 GB8 GB
Memory TypeDDR3 and DDR2 no ECCDDR3 and DDR2 no ECCDDR3 and DDR2
FSB/Memory Configurations1066/DDR2-667,1066/DDR2-667,1066/DDR2-667,
 800/DDR2-667,800/DDR2-667,800/DDR2-667,
 1333/DDR3-1066,1333/DDR3-1066,1333/DDR3-1066,
 1333/DDR3-800,1333/DDR3-800,1333/DDR3-800,
 1066/DDR3-1066,1066/DDR3-1066,1066/DDR3-1066,
 1066/DDR3-800,1066/DDR3-800,1066/DDR3-800,
 800/DDR3-800,800/DDR3-800,800/DDR3-800,
 1333/DDR2-800,1333/DDR2-800,1333/DDR2-800,
 1333/DDR2-667,1333/DDR2-667,1333/DDR2-667,
 1066/DDR2-800,1066/DDR2-800,1066/DDR2-800,
 800/DDR2-800800/DDR2-800800/DDR2-800
Integrated Graphics TypeN/AN/AN/A
External Graphics InterfacePCI Express x16PCI Express x16PCI Express x16
PCI Support(1) x16 Gen2 or (2) x8 Gen2, (6) x1 Gen1(1) x16 Gen2, (6) x1 Gen1(1) x16 Gen1, (6) x1 Gen1
Storage Interface/PortsSerial ATA (3 Gbps/AHCI) 6 Ports eSATA Port DisableSerial ATA (3 Gbps/AHCI) 6 Ports eSATA Port Disable4-6 Serial ATA (3 Gbps/AHCI), eSATA
Storage TechnologyIntel Matrix Storage Technology (ICH10R only; RAID 0, 1, 5, 10) Intel Rapid Recovery Technology (ICH10R only)Intel Matrix Storage Technology (ICH10R only; RAID 0, 1, 5, 10) Intel Rapid Recovery Technology (ICH10R only)Intel Matrix Storage Technology with ICH9R; (RAID 0, 1, 5, 10) Command based port multiplier, Intel Rapid Recover Technology, Intel? Turbo Memory
Memory Controller Hub82P45 MCH82P43 MCH82P35 MCH
Supported Intel I/O ControllerIntel ICH10 Family: ICH10, ICH10RIntel ICH10 Family: ICH10, ICH10RIntel ICH9 Family: ICH9, ICH9DH, ICH9R
PCI Masters444
USB Ports/Controllers12 USB Ports 2 EHCI Controllers Port Disable12 USB Ports 2 EHCI Controllers Port Disable12 USB Ports (Dual AHCI, port Disable)/eSATA
AudioIntel High Definition AudioIntel High Definition AudioIntel High Definition Audio
