2010-03-19
Inclined Cooling散熱設計
GIGABYTE GV-R583UD-1GD
文: Gary Ng / 評測中心


Radeon HD 5830 早前正式開賣,其中為吸引用家注視並加強繪圖卡散熱效能, GIGABYTE 推出採用 Inclined Cooling 散熱設計的 GV-R583UD-1GD ,利用傾斜式雙風扇配合 3Heatpipe 導熱管加強散熱,據廠商表示更可比較公版散熱器提升 27% 散熱能力。



Inclined Cooling 散熱設計

GIGABYTE GV-R583UD-1GD



為填補 Radeon HD 5850 與 Radeon HD 5770 的市場空隙, AMD 早前推出 Radeon HD 5830 繪圖卡,不少廠商均先後推出採用不同散熱方案的版本,其中 GIGABYTE GV-R583UD-1GD 採用 Inclined Cooling 散熱設計,散熱器除內建 3Heatpipe 導熱管外,更設有兩組傾斜式風扇,藉此提升繪圖卡散熱能力。



Radeon HD 5830 繪圖卡採用 Cypress LE 核心,由於早前 AMD 遲遲未有確實核心規格,因此早前曾傳出多個不同說法,最終 Radeon HD 5830 核心內建 1120 個 Stream Processing Units , Texture Units 為 56 個,並內建 16 個 ROP Units ,核心時脈為 800MHz ,並支援 DirectX 11 、 OpenGL 3.2 和內建 Unified Video Decoder 2 硬解加速引擎等。



記憶體方面, GIGABYTE GV-R583UD-1GD 繪圖卡搭載 8 顆 32M x 32 Hynix H5GQ1H24AFR-T2C GDDR5 記憶體顆粒,記憶體介面為 256bit ,時脈則為 GDDR5 1000MHz ,總容量為 1GB 。



輸出介面方面, GIGABYTE GV-R583UD-1GD 繪圖卡提供一組 Displayport 、 HDMI 和 Dual-Link DVI 輸出,最高可支援 2560x1600 解析度,並支援 ATi Eyefinity 多顯示技術達至提供 3 顯示屏輸出。



此片 GV-R583UD-1GD 繪圖卡最大賣點在於採用 Inclined Cooling 散熱設計,散熱器利用傾斜式 8cm 雙風扇配合 3Heatpipe 導熱管加強散熱,其中透過傾斜式雙風扇,可加大風扇吹向散熱鰭片的面積,進而提升散熱速度,配合 3Heatpipe 導熱管更加事半工倍,據廠商表示更可較公版散熱器減低核心溫度達 27% 。



此外, GIGABYTE GV-R583UD-1GD 繪圖卡為加強耐用性,除採用 5 相供電外,更採用 UDV 設計,利用 2 盎司純銅電路板內層所制,配合全日系固態電容、低電阻式電晶體、高品質亞鐵鹽芯電感等,提供低電阻、低熱量及提高更清晰的訊號傅輸表現,並可延長繪圖卡壽命。



GIGABYTE GV-R583UD-1GDGIGABYTE GV-R583UD-1GD

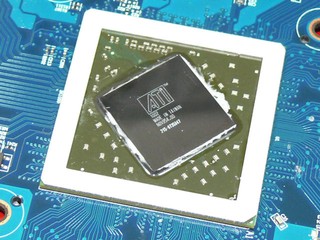

( 左 ) 繪圖卡採用 Cypress LE 繪圖核心 ( 右 ) 搭載 8 顆 Hynix GDDR5 記憶體顆粒
GIGABYTE GV-R583UD-1GDGIGABYTE GV-R583UD-1GD
( 左 ) 採用 5 相供電和 UDV 設計 ( 右 ) 設有 2 組 6pin 供電接口
GIGABYTE GV-R583UD-1GDGIGABYTE GV-R583UD-1GD

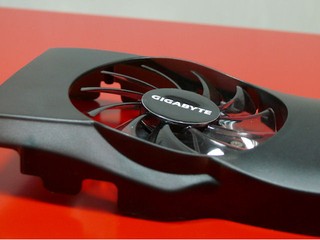

繪圖卡採用 Inclined Cooling 散熱設計,內建傾斜式雙風扇
GIGABYTE GV-R583UD-1GDGIGABYTE GV-R583UD-1GD
( 左 ) 散熱器亦設有 3 條 heatpipe 加速傳熱 ( 右 ) 繪圖卡提供一組 Displayport 、 HDMI 和 Dual-Link DVI 輸出



效能參考﹕

GIGABYTE GV-R583UD-1GD
Intel Core i5-750
GAIGABYTE GA-P55A-UD6
DDR3 1066 1GB x 2
3DMark 06
1680 X 105015819

3DMark Vantage
High8523
GPU8014

crysis 10 x 7
1680 X 105043.76

Farcry 2
1680 X 105075.67

PT Boat
1680 X 105061.4


Tropics
1680 X 105061.7

Cryostasis
1680 X 105011.4



 GIGABYTE GV-R583UD-1GDGIGABYTE GV-R583UD-1GD
( 左 ) 圖為 GV-R583UD-1GD 在閒置時的核心溫度 ( 右 )GV-R583UD-1GD 運作了 20mins Full Load 的溫度



GIGABYTE GV-R583UD-1GD
Ambient Temp23.5C
Idle
GPU Temp41.9C
Full Load 20 Mins
GPU Temp54.8C



售價︰  HKD$2090 (Synnex)   查詢﹕ +852 2753-1668

詳細資料﹕http://www.gigabyte.tw/Products/VGA/Products_Spec.aspx?ClassValue=VGA&ProductID=3353&ProductName=GV-R583UD-1GD



編輯評語﹕

GIGABYTE GV-R583UD-1GD 採用 Inclined Cooling 散熱設計,其散熱效果比公版散熱器更為優勝,加上 Ultra Durable VGA 設計令繪圖卡更為低溫耐用,可惜售價達到港幣 $ 2090 ,成為用家重要考量因素。
