高性價比Z68產品
Magic-Pro MP-Z68 Extreme
文: John Lam / 評測中心


Magic-Pro 推出基於 Intel Z68 平台主機板產品 — 「 MP-Z68 Extreme 」,由著名工程師 Martin Chang 所設計,針對進階玩家提供豐富的主機板功能,售價卻保持平易近人,為預算不多的玩家掃除成本障礙。



Z68
Magic-Pro Z68-Extreme 主機板



Magic-Pro 「 Z68 Extreme 」主機板採用 Intel Z68 系統晶片,支援 Intel Socket LGA1155 處理器,擁有 P67 主機板的 K 系列處理器解鎖功能及 H67 內建繪圖核心顯示輸出,同時更提供 Intel Smart Response 固態硬碟緩存技術及 Lucid Virtu Green GPU 節能技術。



全固態電容、 5+1 相位供電模及全封閉式電感,配合一體式 Heatpipe 設計為 MOSFET 提供散熱,並針對記憶體線路作出優化,可超頻支援最高 DDR3-2133 速度, BIOS 亦提供豐富的超頻微調設定。為方便進階玩家,主機板上設有 Power On 、 Reboot 及 Clear CMOS 快速鍵,用作診斷系統問題的 Debug LED 等功能。



為突顯主機板是由著名工程師 Martin Chang 所設計,主機板上的 Power 快速鍵發出藍色冷光悍馬標誌, PCB 上亦擁有一組悍馬標誌會發出藍色、紅色冷光,硬碟資料傳輸紅色冷光會跟隨閃動,玩味十足。


Z68Z68
( 左 ) 5+1 相位供電設計,一體化 Heatpipe 設計 ( 右 ) 提供 D-Sub 、 DVI 、 HDMI 輸出

Z68Z68
( 左 ) 冷光悍馬 Power Button 及 Debug LED ( 右 ) PCB 上的冷光悍馬標誌



提供 2 組 PCI-Express 繪圖卡接口,速度為 x16 Lanes 及 x4 Lanes 速度,支援 AMD CrossFireX 與 NVIDIA SLI 多繪圖晶片協同加速技術。



Magic-Pro 「 Z68 Extreme 」另一個特別賣點,在於主機板上提供了一組 Notebook 常用的 Mini PCI-E 擴充槽,可搭配 SSD 、 WiFi 等 MINI PCI-e 卡裝置。



PCI-eZ68
( 左 ) 支援兩組 PCI-Express 繪圖接口 ( 右 ) 支援 Mini PCI-e 接口



為保持平易近日的售價, Magic-Pro 「 Z68 Extreme 」沒有提供花巧功能,僅針對 Z68 系統晶片不支援 USB 3.0 規格的不足,額外加入 ASMEDIA ASM1042 USB 3.0 控制晶片,額外提供 2 組 USB 3.0 連接埠。



音效輸出方面,採用 REALTEK ALC887 HD Codec 晶片,提供最高 7.1 聲道高解析度音效輸出,特別加入 3D 音效強化技術,透過運算把一般立體聲 Speaker 或耳機,模擬環迴立體聲音場效果。



網絡連接方面,採用 REALTEK RTL8111E Gigabit Ethernet 控制晶片,提供 10/100/1000Mbps RJ45 網絡支援,為進一步保護主機板免受雷撃損壞,「 Z68 Extreme 」加入了防雷撃芯片,可抵禦 1 萬伏的迅間電撃威脅。



Z68Z68

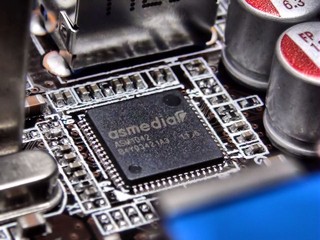

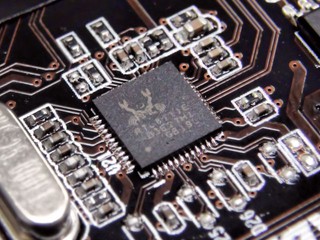

( 左 ) ASMEDIA ASM1042 USB 3.0 控制晶片   ( 右 ) Realtek ALC887 7.1CH HD Audio Codec



Z68Z68
( 左 ) Realtek RTL8111E Gigabit Ethernet 控制晶片    ( 右 ) 加入了防雷撃芯片可抵禦 1 萬伏的迅間電撃威脅



效能測試︰



Testing Platform
CPUIntel Core i7-2600K 3.4GHz/4C8T/8MB L3
MotherboardMagic-Pro MP-Z68-Extreme
RAMA-DATA DDR3-2133 (CL-9-10-9-33 1T) 4GB x 2
StorageOCZ Vertex 3 60GB SSD
PowerCoolerMaster SilentPro Cooler 1200W



Z68
Magic-Pro Z68-Extreme 於 PCMark 7 測試得分為 4524
Z68
Magic-Pro Z68-Extreme 於 3DMark Vantage Performance 測試得分為 P2255
