2012-02-02
WINDFORCE 2X散熱超頻版
GIGABYTE GV-N550WF2-1GI繪圖卡
文: Grove Yeung / 評測中心


針對千元以下中階繪圖卡市場, GIGABYTE 早前推出了採用 WINDFORCE 散熱技術的超頻版 GeForce GTX550 Ti 繪圖卡,型號為 GV-N550WF2-1GI ,預設核心時脈達到 970MHz ,為 GIGABYTE 旗下最高預設核心時脈的 GeForce GTX 550 Ti 繪圖卡,進一步提高繪圖效能。



核心時脈提升至 970MHz







WINDFORCE 散熱為 GIGABYTE 旗艦或超頻版本的標誌, GV-N550WF2-1GI 採用長卡設計, 內建 NVIDIA 「 GF116-400- A1 」繪圖核心,擁有 192 個 CUDA Core 、 32 個 Texture Unit 及 24 個 ROP Unit 等,核心時脈由標準的 900MHz 提升至 970MHz ,令效能得到提升。



記憶體為 2 顆 Samsung K4G20325FC-HC04 2Gb 記憶體顆粒 ,以及 4 顆 Samsung K4G10325FG-HC04 1Gb 記憶體顆粒,合共組成 192bit GDDR5 記憶體介面,容量剛好為 1GB , GV-N550WF2-1GI 記憶體時脈被定為 4200MHz GDDR5 ,略高於公版的 4100MHz GDDR5 。



散熱設計是繪圖卡的重點之一,採用 Parallel-Inclined 版本 WINDFORCE 2X 散熱器,內建 2 條 Heatpipe 熱導管,散熱器特點是設有兩把 10cm 9 葉片黑色透明風扇,比一般的 8cm 風扇有更多的排風量,風扇下是整個 WINDFORCE 2X 的精髓所在,其 Anti-turbulence Inclined fin 防紊流鰭片設計不但有效使鰭片間緊密連在一起,並通過 Parallel-Inclined 的風導設計,有效把風量集中,然後往指定的方向排出。



作為超頻的版本,繪圖卡的供電用料十分重要, GV-N550WF2-1GI 採用了 2OZ 銅 PCB ,供電模組為 3+1 相設計,採用了亞鐵鹽芯 (Ferrite Core Chokes) 全封閉式電感,核心及記憶體的 PWM 控制晶片分別 On Semiconductor 的 NTMFS492 及 TMFS4935 ,而 MOSFET 採用 1 顆 NTMFS4921N 上橋 + 2 個 NTMFS4935N 下橋,規格分別達到 30V 58.5A 及 30V 93A ,電容方面則用上名牌 Nichicon 全固態電容。



在顯示輸出方面,提供了 HDMI 、 VGA 及 DVI-I 輸出端子,其中 VGA 輸出設有金屬蔽罩,可減少工作受到的干擾,而 HDMI 輸出端子加入鍍金 HDMI 設計,傳導性佳並可防氧化,適合作高解像度聲畫輸出。



GV-N550WF2-1GIGV-N550WF2-1GI

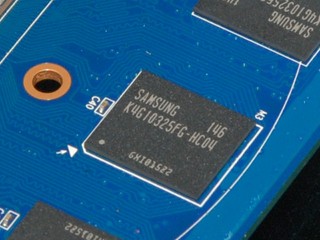

( 左 ) 繪圖卡採用 NVIDIA 「 GF116 」繪圖核心 ( 右 ) 搭載 Samsung 兩款不同容量記憶體顆粒
GV-N550WF2-1GIGV-N550WF2-1GI
( 左 ) 採用 3+1 相供電, MOSFET 上貼有散熱片 ( 右 ) 繪圖卡提供 1 組 6 Pin 供電接口
GV-N550WF2-1GIGV-N550WF2-1GI
( 左 ) 散熱器設有 2 根 6cm 熱導管 heatpipe ( 右 ) 配搭 10cm 9 葉片黑色透明風扇
GV-N550WF2-1GI
顯示輸出提供了 HDMI 、 VGA 、 DVI-I 接口



功耗測試方面,採用 FurMark 1.92 Xtreme burn-in 15 分鐘測試,核心溫度從 Idle 的 42°C 增至 67°C ,工作溫度並不算高,而且在測試過程中, GPU 核心長期維持在 67°C 的水平,風扇並沒有發出明顯的噪音,有效延長繪圖卡的壽命。



效能參考﹕

GIGABYTE GV-N550WF2-1GI
GIGABYTE GV-N550WF2-1GI 在 3D Mark 11 的測試為 P2859
GIGABYTE GV-N550WF2-1GI
GIGABYTE GV-N550WF2-1GI 在 3D Mark Vantage 的測試為 P11959



*Intel Core i5-2500K 、 Asrock Z68 Extreme 4 、 Geil DDR3-1866 4GBx2 、 Seagate Barracuda 7200.12 1TB 、中文 Windows 7 Ultimate SP1 、 Forceware 285.62



售價︰ 港幣 $999      查詢﹕ +852 2753-1668 (Synnex)

詳細規格:http://www.gigabyte.tw/products/product-page.aspx?pid=4070#ov



編輯評語︰

GV-N550WF2-1GI 繪圖卡維持 GIGABYTE 產品一貫的高水準,在用料及設計方面都花了不少心思,非一般繪圖卡可比,而且 WINDFORCE 2X 散熱器在測試中表現良好,有效降低工作溫度而且保持工作寧靜,是作為千元以下繪圖卡的不俗選擇。



文: Grove Yeung/評測中心
