2013-06-18
高效散熱提升繪圖卡效能
Inno3D i-Chill HerculeZ X3 Ultra
文: Jack Choi / 評測中心


為滿足追求更強繪圖效能的遊戲玩家,不少廠商也會為繪圖卡推出預設超頻的版本,由於在超頻後核心時脈上升令溫度同時增加,為了在超頻時能在在良好的溫度下保持穩定的穩作, Inno3D 最新為 GeForce GTX 780 和 GTX 770 繪圖卡推出了 i-Chill HerculeZ X3 Ultra 版本,利用 3 風扇散熱器加強超頻後的繪圖卡穩定性,其中 i-Chill GTX780 HerculeZ X3 Ultra 核心滿載下,以 31% 風扇轉速運作溫度僅為 66ºC 。



3 風扇 + 5 Heatpipe 高效散熱



Inno3D i-Chill HerculeZ X3 Ultra



為了讓 NVIDIA 新近推出的 GeForce GTX 780 和 GTX 770 繪圖卡均能發揮至最強效能表現, Inno3D 分別推出了 i-Chill GTX780 HerculeZ X3 Ultra 和 i-Chill GTX770 HerculeZ X3 Ultra ,兩款繪圖卡採用公版設計,透過配搭 i-Chill HerculeZ X3 Ultra 散熱器,能夠把出廠核心時脈進一步超頻至更高頻率,同時又能保持低溫運作。



其中, i-Chill GTX780 HerculeZ X3 Ultra 繪圖卡採用 28nm Kepler 「 GK110 」繪圖核心,核心編號為「 GK110-300-A1 」,核心經過屏蔽一整個 GPC ,因此擁有 12 組 SMX units ,內建 2304 CUDA Cores 和 192 個 Texture Units ,內建 6 個 64-bit 記憶體控制器, 提供 48 個 ROP Units ,並支援 384bit GDDR5 記憶體。



採用「 P2083 」 PCB 和 6+2 相供電設計,配備 384Bit 3GB GDDR5 記憶體配置,繪圖卡提供 2 組 Dual-Link DVI 、 1 組 HDMI 及 DisplayPort 接口,供電方面同樣採用 8Pin + 6Pin 接口,採用封閉式電感及鋁殼電容,能夠承受繪圖卡發出的熱力。



GeForce GTX 780 繪圖卡公版核心時脈為 863MHz ,支援第二代 GPU Boost 動態超頻技術至 900MHz ,記憶體時脈為 DDR 6008MHz (GDDR5 1202MHz) 。 i-Chill GTX780 HerculeZ X3 Ultra 繪圖卡在散熱器輔助下預設核心時脈大幅提升至 1006MHz , GPU Boost 時脈達 1046 MHz ,記憶體時脈也超頻至 DDR 6,212MHz ,升幅十分明顯。



Inno3D i-Chill HerculeZ X3 Ultra

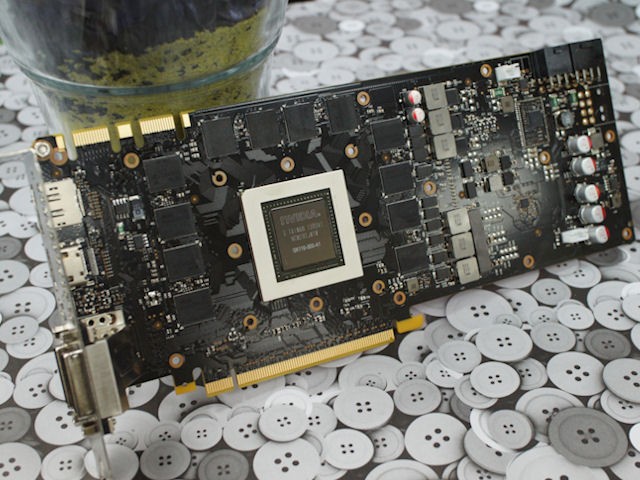

i-Chill GTX780 HerculeZ X3 Ultra 採用 6+2 相供電設計
Inno3D i-Chill HerculeZ X3 UltraInno3D i-Chill HerculeZ X3 Ultra

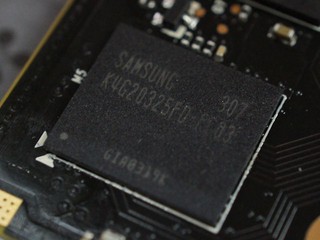

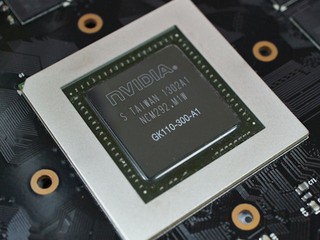

( 左 ) 內建「 GK110-300-A1 」繪圖核心 ( 右 ) 搭載 SAMSUNGK4G20325FD-FC03記憶體顆粒



i-Chill GTX770 HerculeZ X3 Ultra 繪圖卡則採用編號為「 GK104-425-A2 」的 Kepler 「 GK-104 」繪圖核心,內建 8 個 SXM ,擁有 1,536 個 CUDA Cores 、 128 個 Texture Units 、 32 個 ROPs Unit ,搭載 256bit 2GB GDDR5 記憶體,改用編號為「 P2005 」的 PCB ,採用 5+1 相供電設計,需要採用 1 個 8Pin 供電和 1 個 6Pin 供電接口。



GeForce GTX770 繪圖卡預設時脈為 1046 MHz ,基礎 Boost 時脈為 1085MHz ,記憶體時脈為 DDR 7010MHz , i-Chill GTX770 HerculeZ X3 Ultra 繪圖卡核心時脈則進一步提升至 1072MHz ,基礎 Boost 時脈為 1111MHz ,記憶體時脈則維持 DDR 7010MHz 。



Inno3D i-Chill HerculeZ X3 Ultra

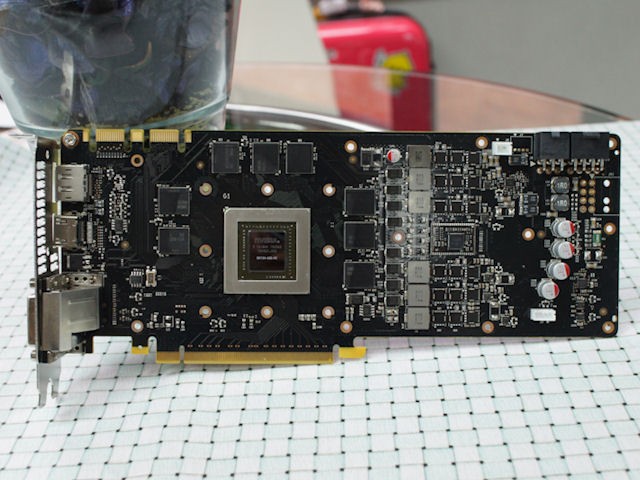

i-Chill GTX770 HerculeZ X3 Ultra 採用「 P2005 」 PCB , 5+1 相供電設計
Inno3D i-Chill HerculeZ X3 UltraInno3D i-Chill HerculeZ X3 Ultra

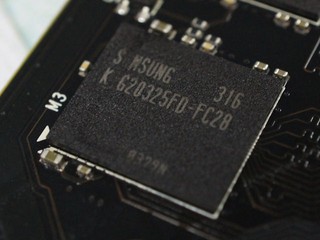

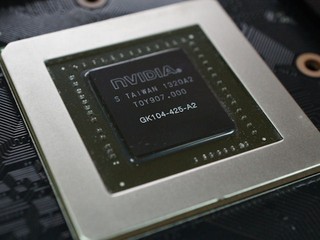

( 左 ) 搭載「 GK104-425-A2 」繪圖核心 ( 右 ) 搭載 Samsung K4G20325FD-FC28 GDDR5 記憶體顆粒



繪圖卡最大賣點為 i-Chill HerculeZ X3 Ultra 散熱器,可看到在 3 風扇設計的散熱器下提供超大面積散熱面,並由 5 根 Heatpipe 熱導管貫穿兩組散熱鰭片,把核心熱力平均傳送,同時, HerculeZ 散熱器設有導流罩模塊化設計,只需拆下六角螺絲即可將風扇輕易拆卸更換,方便除塵清潔。今次 i-Chill HerculeZ X3 Ultra 更加入了 LED 背光膠片,用家能夠在表面繪畫圖案或字樣,為繪圖卡增添美感,而且膠片後收藏一組六角匙,方便用家隨時拆卸風扇。



散熱效能方面,據測試所見, i-Chill GTX780 HerculeZ X3 Ultra 繪圖卡在 1006MHz 核心時脈下,以 FurMark 令繪圖核心滿載,風扇在 31% 轉速時核心溫度最高也僅為 66°C ,在得到良好散熱效能下也能兼顧運作聲噪,如把風扇轉速提升至 100% ,核心溫度更跌至只有 43°C ,表現十分理想。



Inno3D i-Chill HerculeZ X3 UltraInno3D i-Chill HerculeZ X3 Ultra
散熱器加入了 LED 背光膠片,膠片後收藏一組六角匙
Inno3D i-Chill HerculeZ X3 UltraInno3D i-Chill HerculeZ X3 Ultra

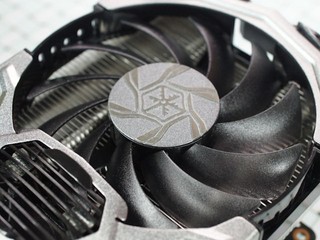

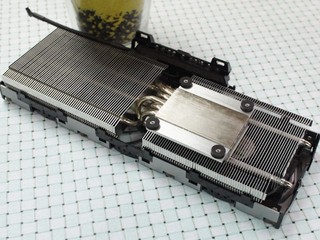

採用 3 風扇設計,內藏 5 根 Heatpipe 熱導管貫穿兩組散熱鰭片



效能參考﹕



Inno3D i-Chill HerculeZ X3 Ultra
i-Chill GTX780 HerculeZ X3 Ultra 在 3D Mark Strike 測試下錄得 9301 分,比較公版 GTX 780 的 8623 分大幅提升
Inno3D i-Chill HerculeZ X3 Ultra

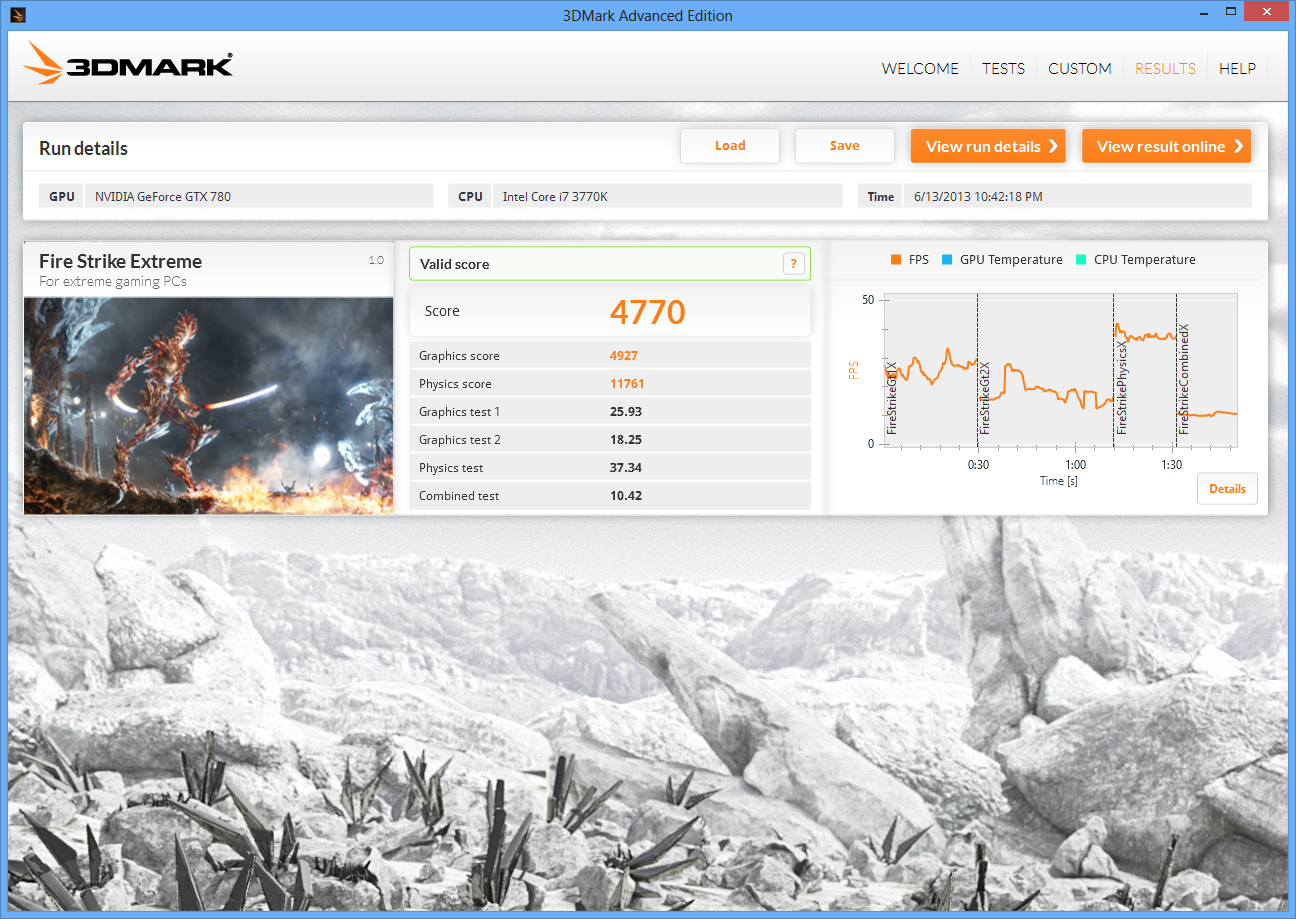

i-Chill GTX780 HerculeZ X3 Ultra 在 3D Mark Strike Extreme 錄得 4770 分 , 同樣比較公版 GTX 780 的 4409 分有明顯增長

i-Chill GTX770 HerculeZ X3 Ultra

i-Chill GTX770 HerculeZ X3 Ultra在 3D Mark Strike 錄得 7118 分,也比較公版的 6921 分有所進步
i-Chill GTX770 HerculeZ X3 Ultra

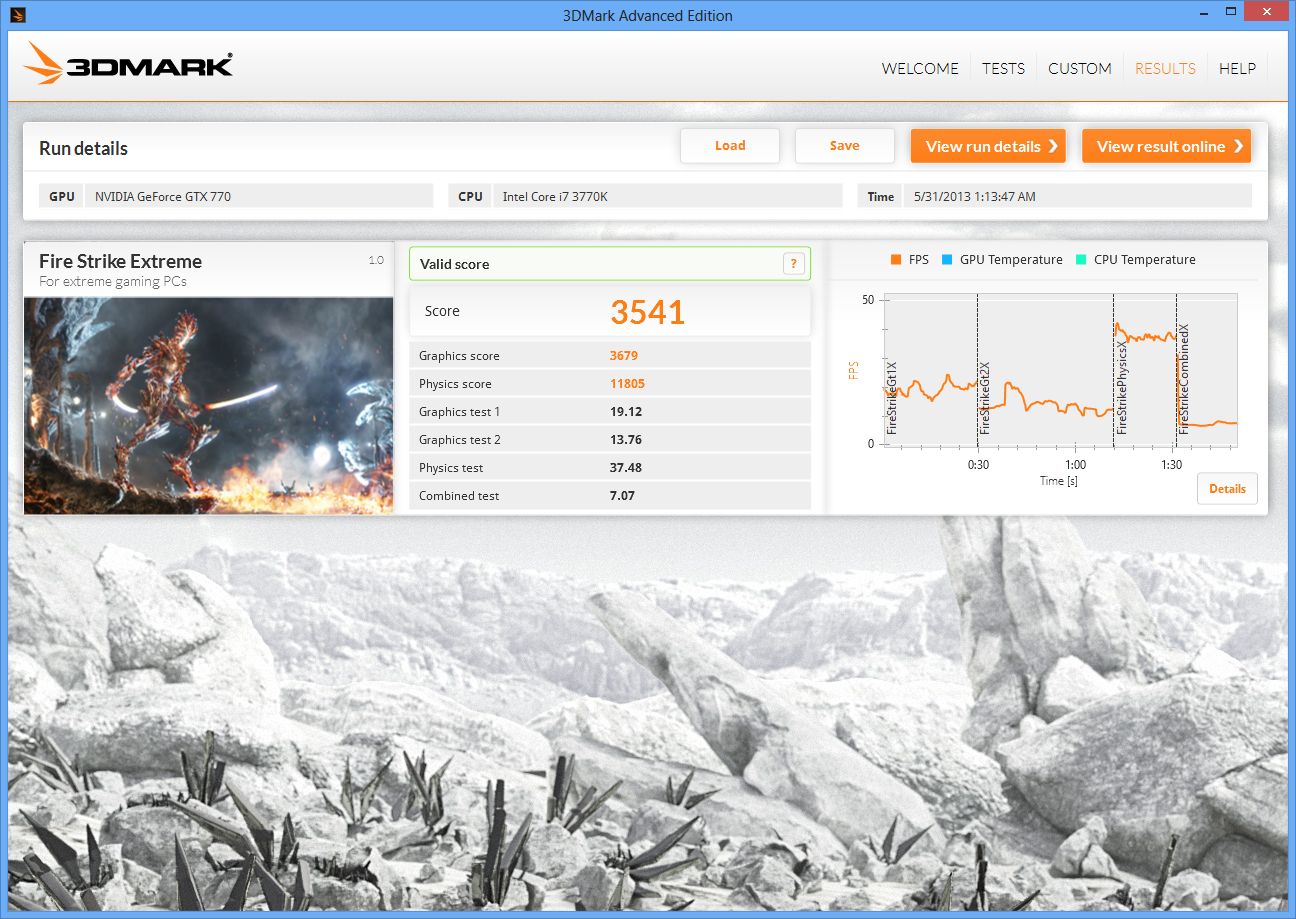

i-Chill GTX770 HerculeZ X3 Ultra 在 3D Mark Strike Extreme 則錄得 3541 分



溫度參考﹕



Inno3D i-Chill HerculeZ X3 Ultra

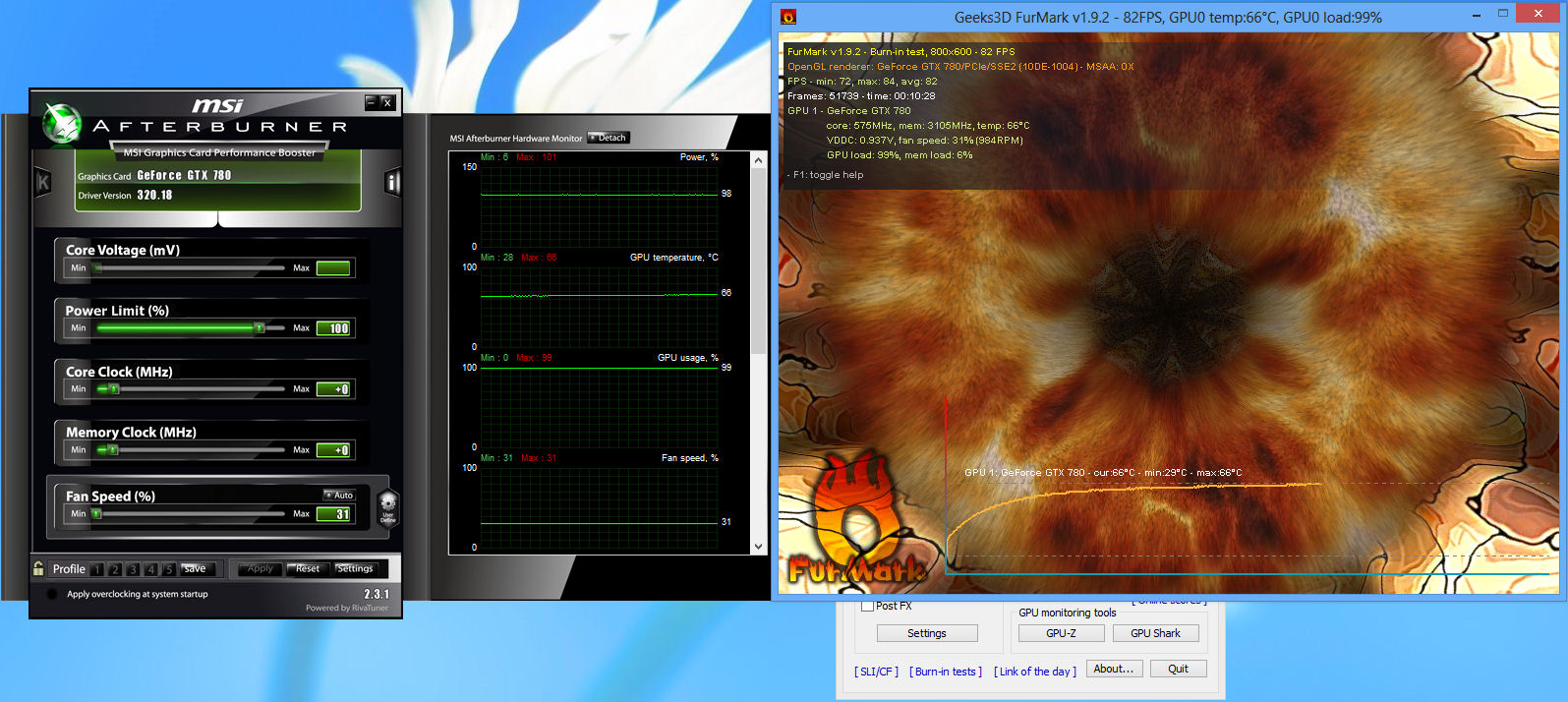

i-Chill GTX780 HerculeZ X3 Ultra 在 31% 風扇轉速下 , 核心 100% 負載溫度僅為 66°C

Inno3D i-Chill HerculeZ X3 Ultra

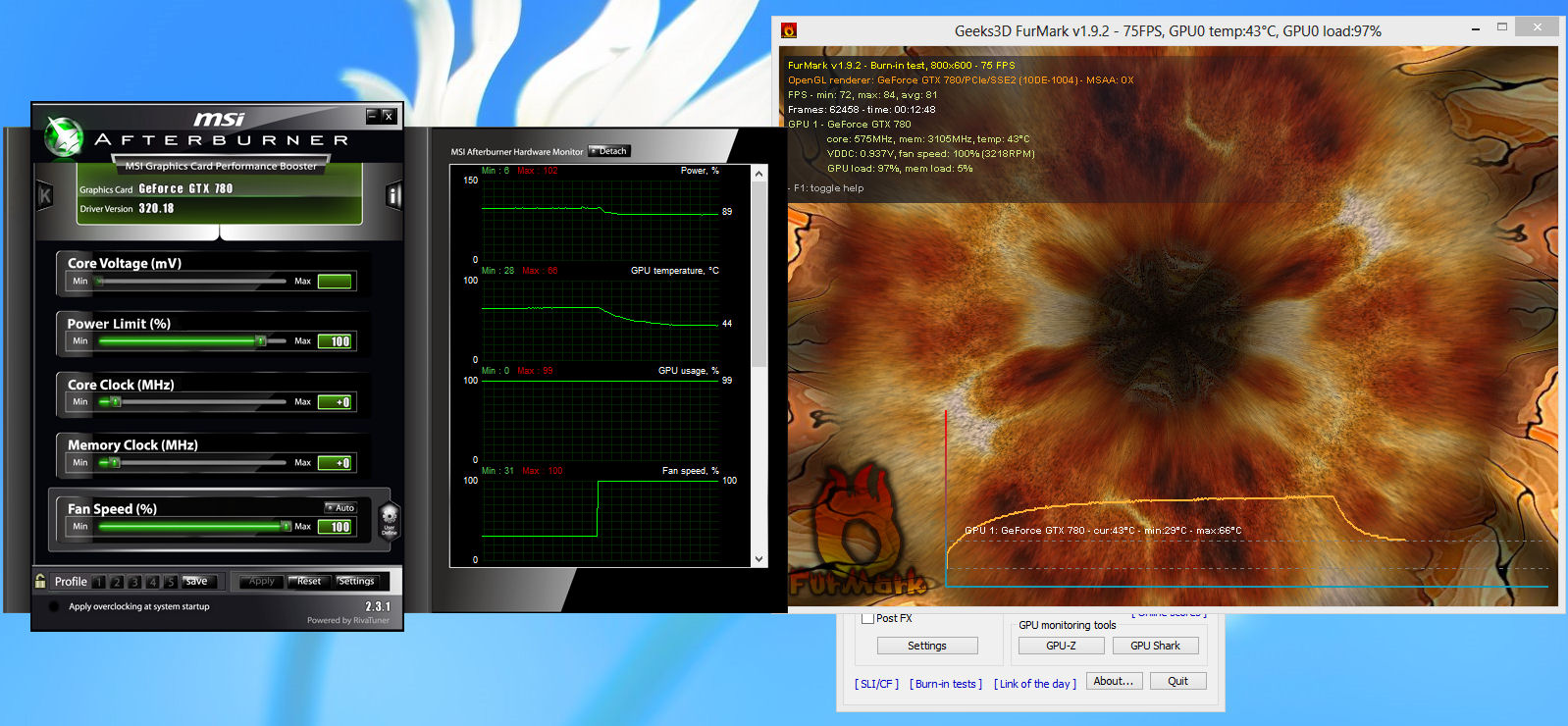

當把風扇調至 100% 全速運作,核心溫度更進一步跌至僅為 43°C



效能再進﹕



Inno3D i-Chill HerculeZ X3 Ultra

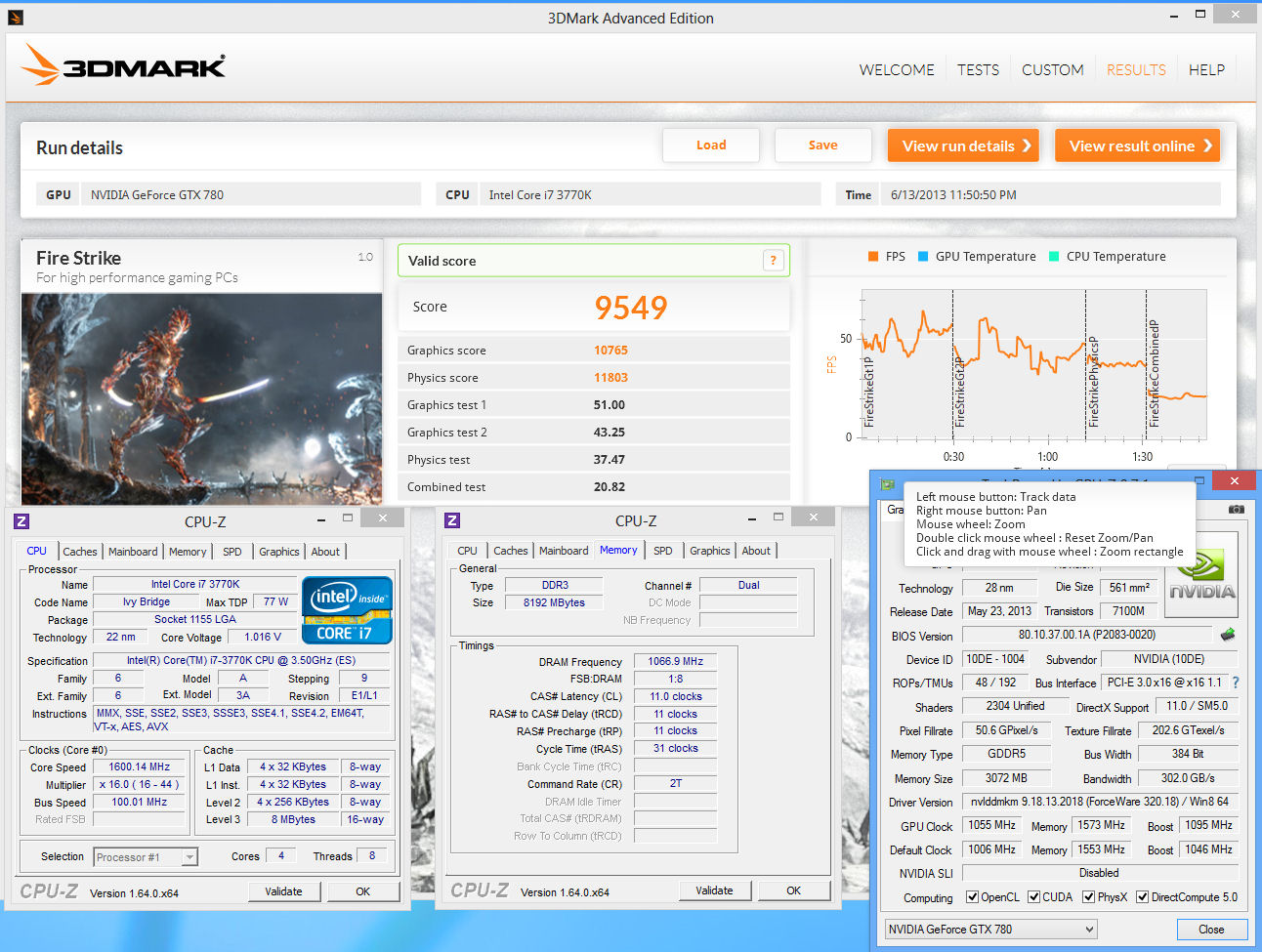

i-Chill GTX780 HerculeZ X3 Ultra 在風冷情況及不加電壓情況下,核心 時脈可再超頻至 1055MHz ,1573MHz記憶體時脈

i-Chill GTX770 HerculeZ X3 Ultra

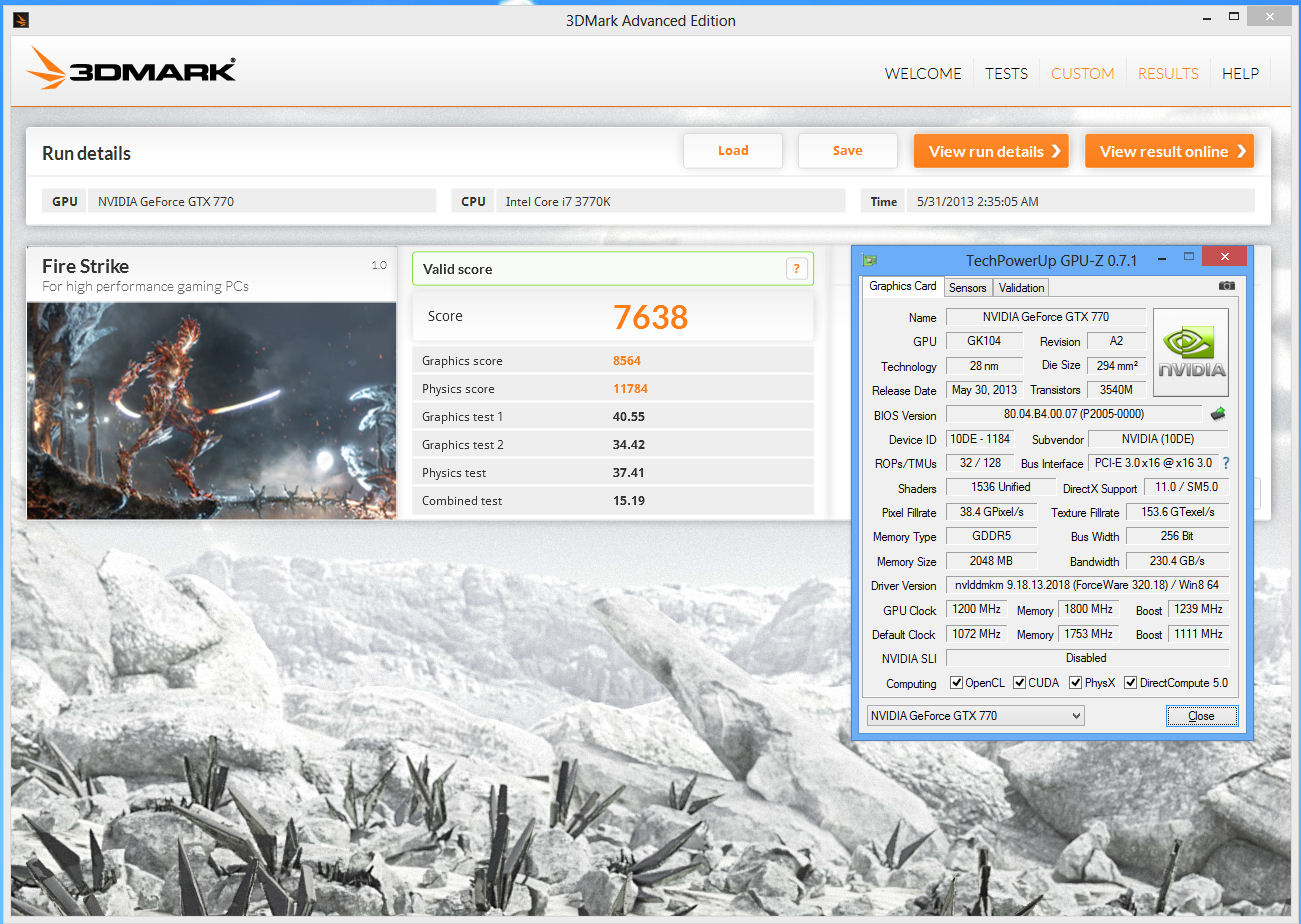

i-Chill GTX770 HerculeZ X3 Ultra 在風冷情況及不加電壓情況下,核心時脈可再超頻至 1200MHz , 1,800MHz 記憶體時脈





編輯評語﹕



透過 i-Chill HerculeZ X3 Ultra 散熱器的協助,繪圖卡效能明顯進一步得到提升空間,其中 GeForce GTX780 官方出廠時脈可由 863MHz 提升至 1006MHz ,升幅明顯。更重要的是不少繪圖卡在超頻後核心溫度處於高水平,但以 i-Chill GTX780 HerculeZ X3 Ultra 為例,在高達 1006MHz 的核心時脈而且核心 100% 負載下,風扇僅 31% 轉速便能維持在 66°C 水平,能在令繪圖卡在合理聲噪的良好狀態下發揮最強效能,表現十分理想。


文: Jack Choi/評測中心
