針對 Z87 晶片推出市場, ASROCK 早前推出 Z87 Extreme 4 主機板,雖然並非最高階的型號,但仍然採用 12 相電源設計以及亮金電容設計,更設有現時獨有的 HDMI-In 功能,方便用家利用同一屏幕隨時轉換電腦或其他裝置的影像,而且無需啟動電腦亦可實現。



中階款式、用料認真、功能實用





新一代 Z87 晶片組推出後,各家廠商都為主機板加入不同功能,以獲取用家的支持,除了著眼於擁有豪華設計及用料的旗艦型號之外, ASROCK 亦針對較平實的主流用家需要,推出了功能同樣豐富的產品,今次 ASROCK 推出的 Z87 Extreme 4 就加入 HDMI-In 獨有功能以及 為聲效部份進行不同優化,提高主機板的吸引力。



Z87 Extreme 4 以 ATX 尺寸設計,採用最新 INTEL Z87 晶片組,支援第四代 INTEL Core 處理器,使用 Socket 1150 接槽。設有 4 組 DDR3 記憶體插槽,能夠支援 DDR3-1333 至 DDR3-2933+ 記憶體時脈,最大能夠讀取合共 32GB 容量。



處理器供電部份採用 12 相供電設計,令電源更平伏及穩定,並以數位電源設計,透過數位 PWM 技術精準控制電壓,同時 ASROCK 更採用日系亮金電容,代表壽命及穩定性都有一定保證。



Z87 Extreme 4

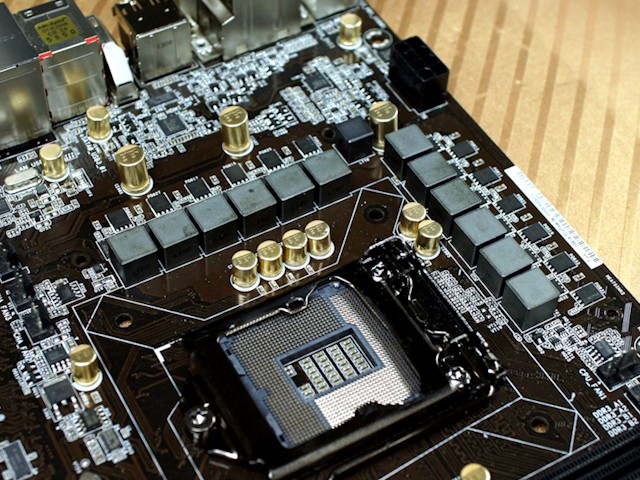

採用 12 相位供電設計、更全面選用亮金電容

Z87 Extreme 4Z87 Extreme 4

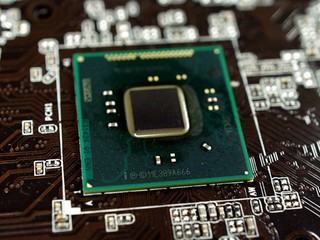

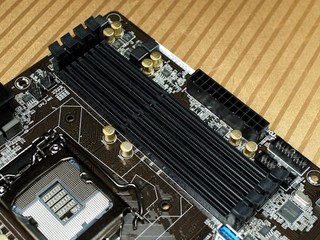

( 左 ) 採用最新 INTEL Z87 晶片組 ( 右 ) 設有 4 組 DDR3 插槽、最高支援 DDR3-2933+



設有 3 組 PCI-E x16 、 2 組 PCI-E x1 、 2 組 PCI 插槽, PCI-E x16 部份能夠以單 x16 / 雙 x8 / x8+x4+x4 速度運行,並支援 3Way-CrossFire 或 SLI 多卡運算技術。由於 Z87 並沒有原生 PCI 功能,因此 ASROCK 亦透過 ASMedia ASM1083 晶片,把 Z87 其中一組 PCI-E 轉為 PCI 插槽,方便兼容舊有裝置。



透過 Z87 晶片,主機板原生提供 6 組 SATA 6Gbps 接口,另外再利用 ASM1061 額外提供 2 組 SATA 6Gbps 接口,組成合共 8 個 SATA 6Gbps 接口,方便用家連接更多儲存裝置,而且支援 RAID 0/1/5/10 、 INTEL RST 12 、 Smart Resopnse 等技術,令電腦平台能夠更完善發揮應有效能。



主機板在背板 IO 提供 4 組 USB 3.0 接口及 2 組 USB 2.0 接口,由 Z87 原生提供。而在底板上所設有的 2 組 USB 3.0 針狀接口就由 ASMedia 晶片提供,能提供額外 4 組 USB 3.0 接口。底板其中較特別的設計,就是在記憶體旁設有一組 USB 3.0 垂直插座,雖然正常情況下未必會使用,但對於部份設有並置 USB 3.0 接口的舊款機箱,這個接口就能夠大派用場。



Z87 Extreme 4Z87 Extreme 4

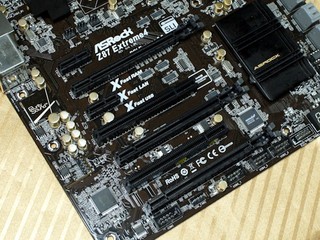

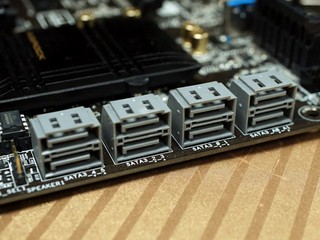

( 左 ) PCI-E 接槽充足、能進行 3Way 多卡平台運算 ( 右 ) 設有 6 組 Z87 原生 SATA3 及額外 2 組 SATA3 接頭

Z87 Extreme 4

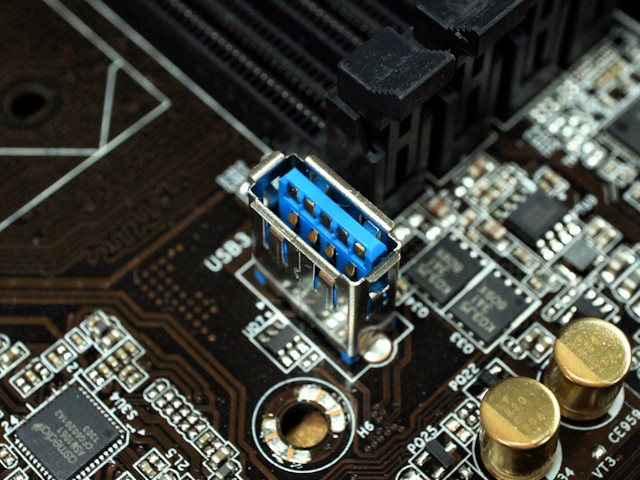

記憶體插槽旁設有 USB 3.0 垂直接頭、可連接舊有機箱前置 USB 3.0 面板 / 無線網絡收發器 / 備份專用儲存裝置



音效部份採用 Purity Sound 設計,利用 Realtek ALC1150 提供的 7.1 聲道輸出,晶片設有 EMI 防護蓋,能夠阻隔干擾, PCB 亦有隔離設計,分隔旁邊 PCI-E 的線路及訊號。 Purity Sound 設計改用 TI NE5532 OP-AMP ,在音效訊號放大過程中減少失真,最高能夠支援高達 600ohm 阻抗的耳機,讓超求音質的用家都能夠享受高質素音效。



背板接口除了 4 組 USB 3.0 接口及 2 組 USB 2.0 接口之外,亦設有 eSATA 、由 INTEL 提供的 1000Mbps 網絡連接埠、 HD Audio 及光纖 SPDIF 接口。至於影像輸出接口,就提供 DVI-D 、 D-Sub 、 HDMI 接口各一個,配合內建 INTEL HD Graphics 的處理器,可同時提供三屏幕輸出。



由於部份用家會利用單一屏幕連接電腦平台以及其他例如遊戲機及智能手機等裝置, ASROCK 為方便用家切換不同影像訊號,特意在主機板加入 HDMI-In 接口,用家可透過 Hot-Key ,從電腦影像及 HDMI-In 兩種訊號之間切換,即使電腦平台關上電源時, HDMI-In 功能仍可如常運作,方便一屏幕多用途的用家。



Z87 Extreme 4Z87 Extreme 4

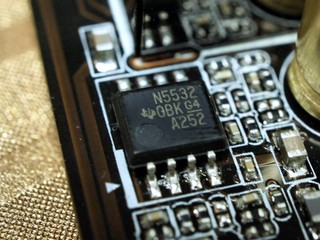

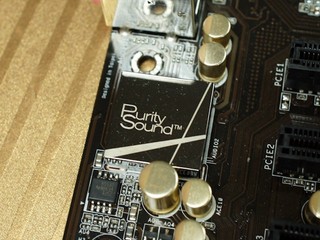

( 左 ) Purity Sound 設計、聲效晶片設有 EMI 防護 ( 右 ) 利用 N5532 作為耳放、取代以電容放大訊號

Z87 Extreme 4

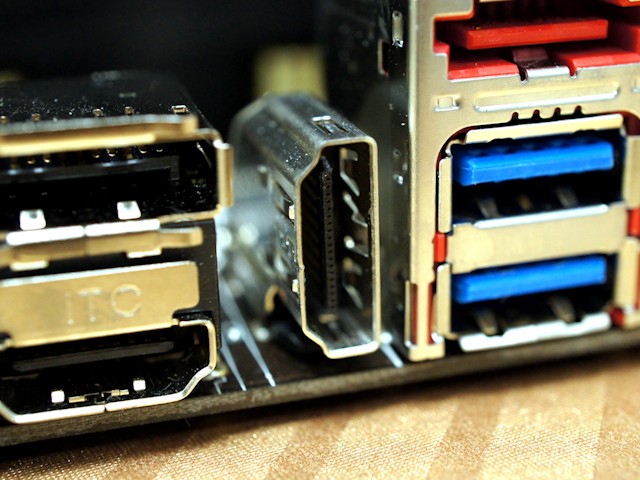

HDMI-In 接口同樣設於 IO 背板、可連接播放器 / 智能手機 / 平板電腦等

利用 HTC One 手機及 MHL 轉換線,進行 HDMI-In 功能示範



售價: $1,550  詳情: Altech Computers (HK)

詳細資料:http://www.asrock.com/mb/Intel/Z87%20Extreme4/index.tw.asp



編輯評語



Z87 Extreme 4 雖然只是同系列的中階產品,但其功能亦十分全面,當中 HDMI-In 功能經測試後亦覺得十分方便,現時大部份智能手機都設有 MHL 功能,配合 HDMI 聲畫同時傳送功能,令用家可利用同一屏幕播放電腦平台或智能手機的影像,無需額外連接 HDMI Switch 等裝置。
