快捷簡易為繪圖卡加強電壓

GALAXY 目前推出了兩款支援超頻控制台的名人堂 HOF 繪圖卡，分別為 GeForce GTX 560Ti HOF 和 GeForce GTX 580 HOF ，兩款繪圖卡均設有一組接口，支援接到超頻控制台使用，讓用家可為繪圖卡進行超頻時，針對不同部份增加電壓，進而提升超頻能力。

超頻控制台「 OC Panel 」採用白色 PCB 並連接一片提供多個上下撥動按鍵的鋁制面板而成，外型高貴吸引。其中 NVVDD VID 為繪圖核心提供了增加不同電壓數值的設定值，讓用家以 0 和 1 的設定對應使用，分為 12 個級別，每級別為繪圖核心增加 12.5mV 電壓，由最低 1.075V 增加至 1.2125V ，例如把 5 個 NVVDD VID 的鍵設定為 「 00000 」 便會變成 1.2125V 電壓，如設定為 「 01011 」 電壓便為 1.075V 。

此外，「 OC Panel 」也提供了 PEXVDD offset 、 FBVDD offset 、 NVVDD offset 、 BIOS switch 、 PWM enable 等讓用家提升繪圖卡電壓。 其中， PEX VDD offset 主要是針對 PLL 電壓設定，只需簡易一撥便可由 Default 的 1.05V 增加 150mV ； FB VDD offset 則針對 GDDR 記憶體電壓進行設定，讓電壓由原來的 1.6V 可快速增加 200mV ； NV VDD offset 則把原來 1.21V 的 VID 電壓增加 300mV 變成 1.51V ； BIOS switch 則針對擁有兩組 BIOS 的繪圖卡進行切換； PWM enable 則可進行風扇 PWM 開關。

據極限超頻玩家指出，一般在進行極冷環境下超頻時，繪圖卡要也在保持低溫，能夠飛線而進行電壓調較的地方不多，透過 GALAXY 的超頻控制台「 OC Panel 」，只需一個接口便能為繪圖卡進行電壓提升，可減少對平台的影響，對玩家來說的確大大提升便利性。

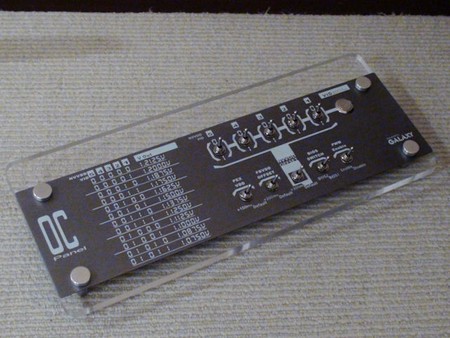

( 左 )GALAXY 「 OC Panel 」提供 12 級 NVVDD VID 電壓 ( 右 )「 OC Panel 」提供了多個電壓增加選擇

( 左 ) 簡單的白色 PCB 特顯了 HOF 的風格 ( 右 ) 只需一條線材即可接連，十分簡單

編輯評語﹕

GALAXY 超頻控制台「 OC Panel 」能夠為極限級超頻玩家更易發揮繪圖卡超頻能力，無疑對玩家來說更加便利，值得一讚，但由於極限級超頻玩家市場有限，如果廠商能夠另一方面為主流級超頻玩家推出簡化版本，相信能令更廣泛的用家受惠。
