antlee

Rank: 3Rank: 3Rank: 3
1# 跳轉到 » 倒序看帖
打印
tT
發表於 2023-4-2 11:54 | 只看該作者

[電源器] ATX12VO - Gamer Nexus follow up

雖然標題講火牛, 但會透露ATX12VO行得通之後底板價錢變化
火牛: 價錢無大變動 - 少咗5V/3.3V但要提供供電量百分比俾底板(0-200%, 1 sense pin by voltage)
ATX底板: 要增加12V to 5V/3.3V電路, 但不用增加底板面積/layer數
mATX底板: 丐板都要由4-layer轉6-layer板, 但用6-layer的成本會被其他零件分擔(DDR5/PCIe(4/5) 訊號要求)
(credit: MSI)

總之就係便宜PC底板日子一去不回頭...

The Future of Power Supplies - Maybe (Motherboard Cost, Cables, & ATX12VO)
https://youtu.be/Zc9oRKexV_s
收藏 分享

0

O人

2#
發表於 2023-4-2 12:04 | 只看該作者
提示: 作者被禁止或刪除 內容自動屏蔽

TOP

Dcup

Rank: 3Rank: 3Rank: 3
3#
發表於 2023-4-2 15:31 | 只看該作者
本帖最後由 Dcup 於 2023-4-2 15:41 編輯

一向都話火牛唔會平，板一定貴到上天

都唔知邊個覺得轉黎個設計係好事，內置變壓壞就成塊唔洗要

到時可能想插多幾個ssd hdd，都焗你買貴板，供電受制在板廠上，佢地執行分級能力更加驚人

你何止唔夠接口，電都唔俾你多就精神

TOP

antlee

Rank: 3Rank: 3Rank: 3
4#
發表於 2023-4-2 16:29 | 只看該作者
一向都話火牛唔會平，板一定貴到上天

都唔知邊個覺得轉黎個設計係好事，內置變壓壞就成塊唔洗要

到時可能 ...
Dcup 發表於 2023-4-2 15:31

當然搵DIY友搞, 但以後可能只有硬食
至於要插SATA SSD/HDD的話大概要多一塊PCB做12V to 5V(pcie 6 pin to SATA power), 咁會有個market要做埋SATA hot swap backplane/NAS case, 但之後D底板亦開始fade out SATA port(6->4...)
如果要多NVME SSD, 就要睇粒U出到幾多條pcie lanes, 一旦要extension board的話就有位12V to 3.3V...
同埋intel 11代開始/AM5 CPU 條x16只能拆x8x8亦會影響consumer grade desktop pcie slots的數量, 之前D 無晶片 x16->4 M.2 card 只會認2條

TOP

雲一0一

Rank: 3Rank: 3Rank: 3
5#
發表於 2023-4-2 21:08 | 只看該作者
一向都話火牛唔會平，板一定貴到上天

都唔知邊個覺得轉黎個設計係好事，內置變壓壞就成塊唔洗要

到時可能 ...
Dcup 發表於 2023-4-2 15:31

今代底板已經貴到上天。底板本來就存在內置變壓
供電接口實會匹配返SATA數量。自己加Raid卡就唔係底板廠責任
最實際係叫HDD/SSD食12V自己降壓，推比底板廠搞到用唔用有個固定成本

TOP

s84292

Rank: 4Rank: 4Rank: 4Rank: 4
6#
發表於 2023-4-3 09:14 | 只看該作者
本帖最後由 s84292 於 2023-4-3 09:15 編輯
雖然標題講火牛, 但會透露ATX12VO行得通之後底板價錢變化
火牛: 價錢無大變動 - 少咗5V/3.3V但要提供供電量 ...
antlee 發表於 2023-4-2 11:54


依家冇ATX12VO，底板咪又係咁貴

PC銷量低左，DIY主板只會更貴，真係同技術冇關
我唔見得ASUS 個幾塊ROG 成本真係有貴到幾倍咁多

TOP

s84292

Rank: 4Rank: 4Rank: 4Rank: 4
7#
發表於 2023-4-3 09:16 | 只看該作者
本帖最後由 s84292 於 2023-4-3 09:34 編輯
一向都話火牛唔會平，板一定貴到上天

都唔知邊個覺得轉黎個設計係好事，內置變壓壞就成塊唔洗要

到時可能 ...
Dcup 發表於 2023-4-2 15:31


你想插多幾隻SSD HDD，去買張SAS卡實際好多，而且可以插少一大堆線（SAS to sata 電＋SATA線一條過）
再平D有SATA卡，一條線開4個SATA
我內置SATA 真係呢6年都冇插野，依家5條M2 插左3條512 1TB 2TB 980PRO，其實都可以一條4TB解決
藍光ROM我都USB-C了，外置HDD行雷電3
市場有需求自然有人出卡，一張4X ＋一個150W 8PIN出晒SATA電＋信號

TOP

inori

Rank: 4Rank: 4Rank: 4Rank: 4
8#
發表於 2023-4-3 09:41 | 只看該作者
本帖最後由 inori 於 2023-4-3 09:42 編輯
你想插多幾隻SSD HDD，去買張SAS卡實際好多，而且可以插少一大堆線（SAS to sata 電＋SATA線一條過）
再 ...
s84292 發表於 2023-4-3 09:16 AM


SAS/SATA卡都要係火牛囉電(12V+5V)嫁喎?
果位ching意思應該係日後行ATX12VO平價cut cost主板個上面for hdd/ssd供電插頭唔夠用?

TOP

sysiuhk

Rank: 1
9#
發表於 2023-4-3 09:44 | 只看該作者
咁樣每個零件自己直流降壓，效能唔荒好。

TOP

s84292

Rank: 4Rank: 4Rank: 4Rank: 4
10#
發表於 2023-4-3 10:00 | 只看該作者
本帖最後由 s84292 於 2023-4-3 12:39 編輯
SAS/SATA卡都要係火牛囉電(12V+5V)嫁喎?
果位ching意思應該係日後行ATX12VO平價cut cost主板個上面for hd ...
inori 發表於 2023-4-3 09:41

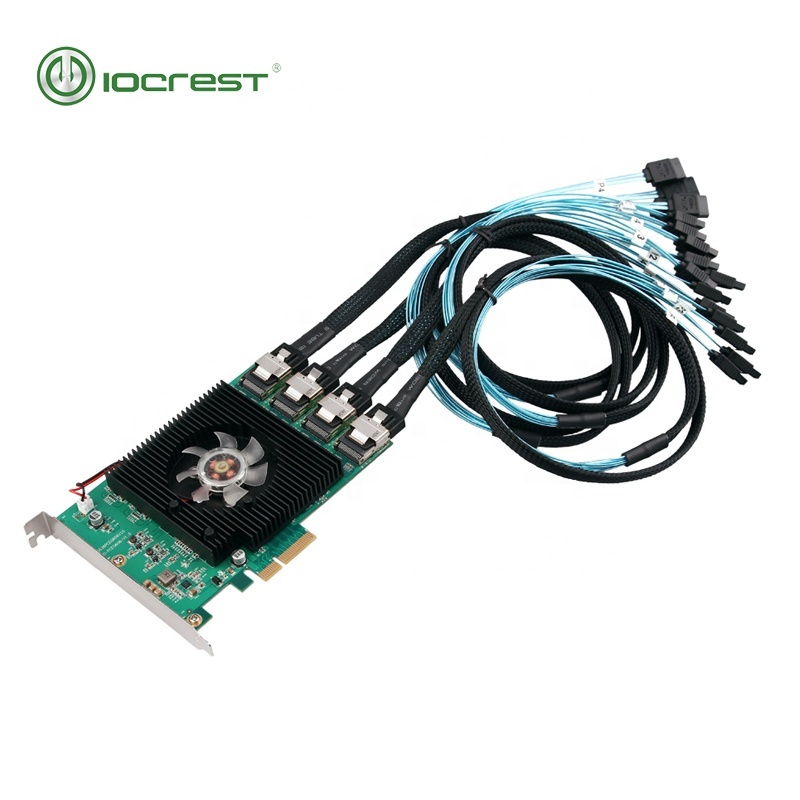

依家有D SAS卡有內置供電，你插6PIN或8PIN比張卡
佢一條線出晒電同SAS/SATA比HDD，我公司個兩部RACK SERVER都係純12V PSU
然後都插到SATA HDD/SSD，張卡12V＋自己轉返5V電

而且認真⋯⋯依家SATA HDD主要都係行12V，5V少到爆
PSU改純12V，其實HDD都可以跟返改，SERVER HDD絕大部份都係純12V

以後平價板，我覺得可能一個SATA 都唔會有，M.2. 就算
其他野叫你插USB，或者好似廠機咁只比兩個，公司堆廠機就係咁～只係FOR佢插個內置DVD
2個SATA 只比一條線你

TOP
