[教學] Asrock B450m pro4 維修---開機CPU無Vcore, 不明原因地修好咗

本帖最後由 kelvinchm 於 2022-10-30 05:38 編輯

Asrock B450m pro4
r3 3100
teamgroup rgb ddr4 8gX2 3000mHz
asus strix gtx1060 6gb
gigabyte 650W 銅牛

維修算係成功但實在唔知點解成功咗

https://www.asrock.com/mb/AMD/B450m%20Pro4/ 同款, R1 bios 已上5.2
據原本用家稱, 用用下突然黑屏,之後開機有燈有電但入唔到bios

拎返來換咗3V紐扣電, jumper clear bios後成功啟動入windows logo, 突然黑屏, cpu fan 轉快咗,
power同restart長短按無反應, 只好關大電掣熄機
情況似電容充放電問題, 諗住等等可能又ok
1分鐘後再開大電掣, power on有燈有電但入唔到bios同系統, beeper 無聲但ram rgb有著, jumper clear bios都無用
熄機, 第二日再試都係入唔到bios同系統, 似CPU/ram/bios 無運作

正式開始維修, 中間搵咗唔少資料, 我會節錄比較有用的資源
拆psu同底板放枱面, CPU重新裝過, 針腳少少曲但應該無事, am4底座拆蓋, 有一點唔正常但只係ground , 唔洗理
ram係其他電腦用過, 應該唔出問題
bios 晶片無短路
插電開機測電壓, 我係跟依個順序測 AMDB350主板工作流程简述

大路野嘅電壓都正常, 但APU_VDD_RUN(即CPU核心供电VDDCR_CPU)無電壓
一D電壓嘅測試點唔識搵, 諗住搵電路或點位圖
但搵過哂好多網站都無B450m pro4 電路同點位圖, 有都要俾錢, 所以搵asrock AM4其他板來參考

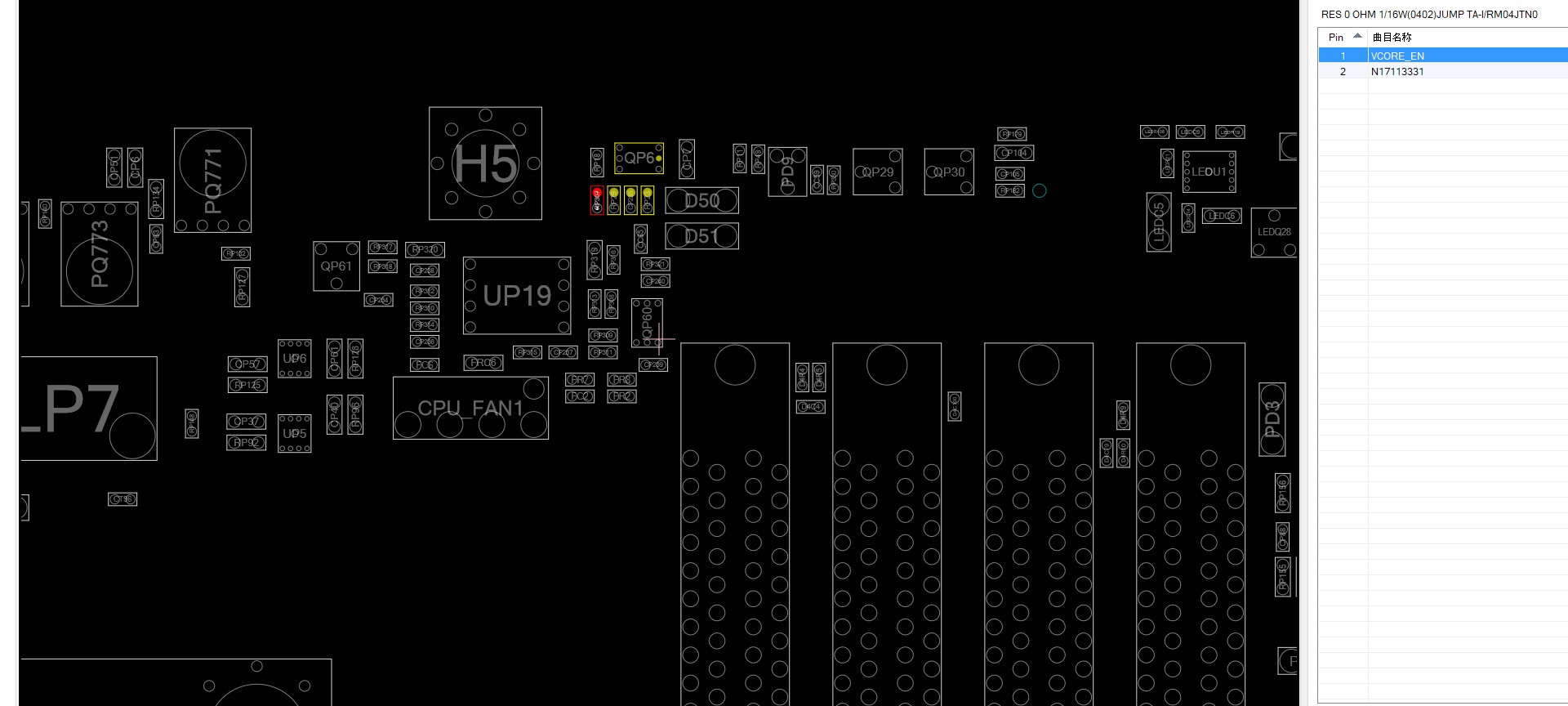

有幸搵到ASRock B450M PRO4-F 點位圖, 官網見佈局同b450m pro4差唔多樣, 用boardviewer 開點位圖對過, 見供電IC基本名稱(零件編號同零件名稱)都相同, 可以參考 ASRock_B450M_PRO4-F_r1 (BDV) BOARDVIEW
確定APU_VDD_RUN無電壓係主因, 查作為APU_VDD電壓及上下mosfet控制晶片ISL95712相關電路
發現ISL95712_ENABLE無電壓, 沿電路追查, ISL95712_ENABLE= VCORE_EN = N-MOSFET 2N7002KDW N17113331 (第六腳)只有0.2電壓

VCORE_EN主要來自+3V, +3V有穩定3.3V, 懷疑壞2N7002KDW(似短路) , 辣雞380度拆出換新
拆焊有困難, 好似唔夠溫度, 唔小心整甩2N7002KDW 其中一焊盤, 飛線解決
舊2N7002KDW測試, DS腳數值奇怪

通電再開機, VCORE_EN有3.2V, APU_VDD_RUN有約1V, 以為正常, 入到帳號畫面突然黑屏, VCORE_EN剩0.8V
大電掣熄機後再開, 一路檢測VCORE_EN電壓, 由一開始3V唔穩定地跳, 跌跌下得返1V, 黑屏
懷疑有電阻或連接2N7002KDW嘅LM393DR壞, 但開機通電測試唔見附近零件有電壓跳動

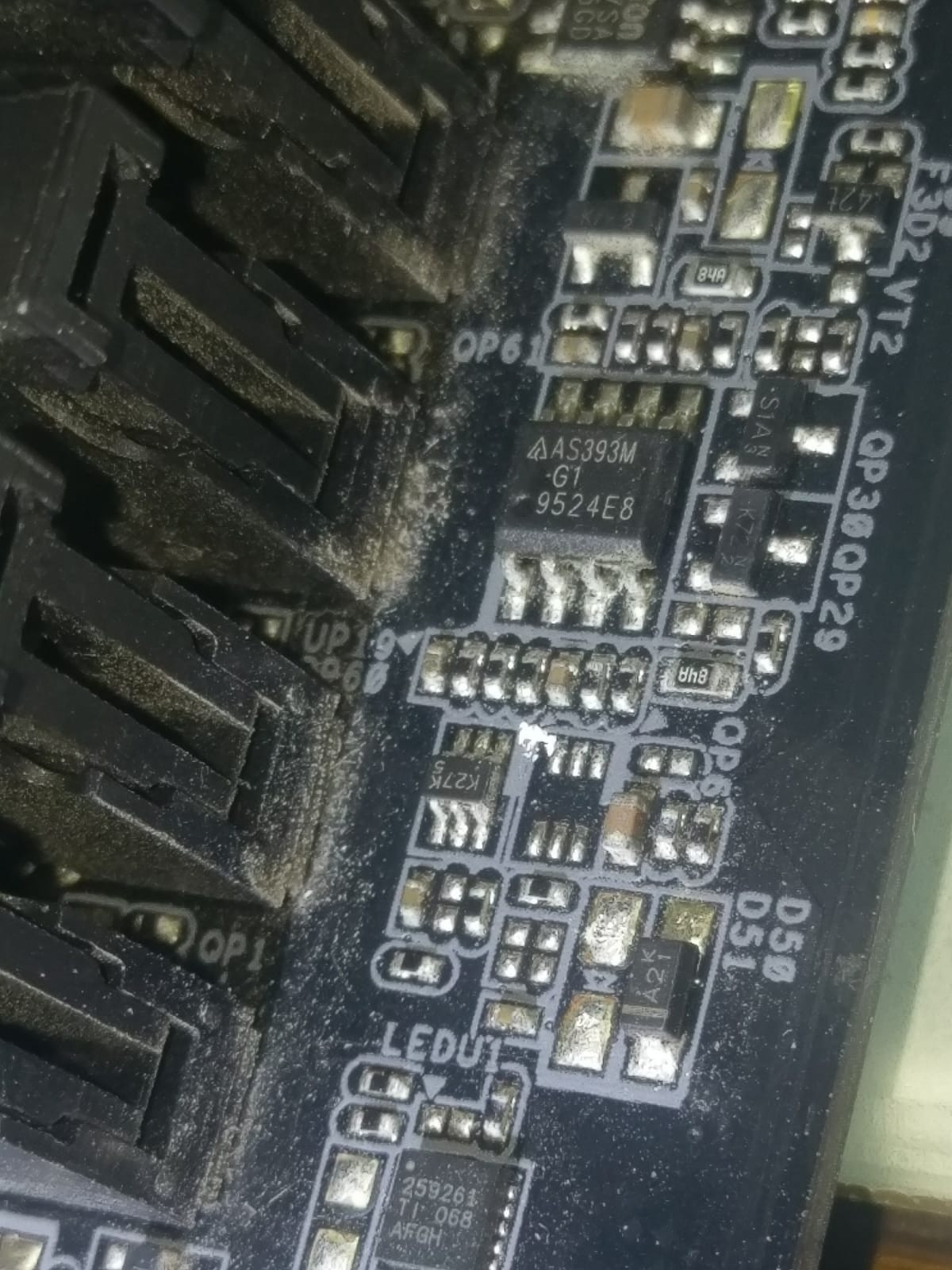

熱風槍320度+辣雞380度拆焊出附近數個電阻及電容測試數值均十分正常

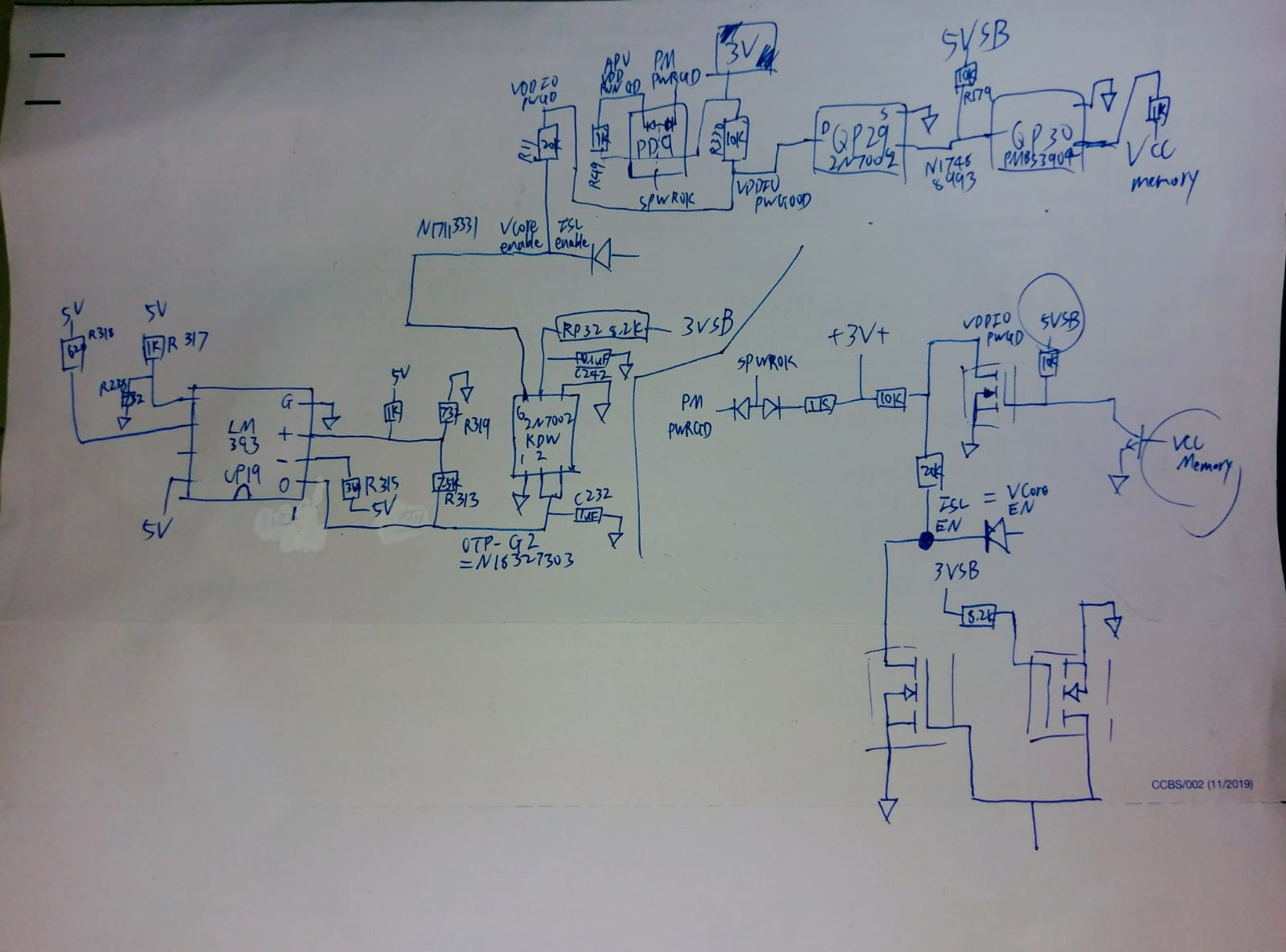

自己畫電路圖, 似LM393DR有問題但我又唔熟comparator
只好焊返哂所有電阻及電容, 再開機測試

通電再開機, 入到桌面, 由開機時就檢測VCORE_EN電壓, 由一開始3V慢慢地跌到2V左右, 穩定唔再變
行P95, CPU-Z, GPU-Z, furmark 各兩分鐘都無事, 後P95燒CPU同ram 都30分鐘, 無事
VCORE_EN 維持1.8V-2.2V, 唔太跳動
APU_VDD_RUN約1V, 唔太跳動
入機箱, 維修完成

結論: 懷疑有零件甩焊, 熱風槍320度+辣雞380度拆焊再焊返就解決咗

ASRock_B450M_PRO4-F_r1 boardview

另外都發現有國外網站免費一堆bios, 圖紙及維修指南可供維修參考
https://www.gadget-manual.com/home/
