從地攤拯救回來的"符碌錶"

m92fshing

早上抱著睡眼惺忪的狀態去上班，當眼光不經意投向路上的地攤時，突然被地上的符碌(FLUKE)錶深深吸引，一部狀態比較好，另一部就爆晒外殼，二話不說，馬上同婆婆問價，結果用廿雞將佢地帶走

下載 (139.1 KB)

2019-2-1 00:04

左: FLUKE 11; 右: FLUKE 12

測試結果:
FLUKE 11:
-不能開機

FLUKE 12:
-可以開機
-LCD SEGMENT顯示不完整
-按鈕無反應

所以唯有試下用百鳥歸巢的方式整好一部機
首先將FLUKE 11的LCD用落FLUKE 12上，顯示正常
跟著睇下FLUKE 12的KEYPAD有咩問題，原來係線路板接點俾導電膠條整斷線

下載 (142.33 KB)

2019-2-1 00:04

再睇下FLUKE 11 KEYPAD的線路板，真好無斷線，馬上換過去

但測試按鈕仍無反應，再三研究，覺得係電路板同導電膠條接觸不良，發現觸點之間有虛位，決定將觸點加錫，提高接點

下載 (59.63 KB)

2019-2-1 00:04

下載 (114.24 KB)

2019-2-1 00:04

重新將佢組合同開機，先測試按鈕，終於有聲同轉到MODE

簡單度下電池，再同另一個錶比較下

下載 (101.54 KB)

2019-2-1 00:04

下載 (105.45 KB)

2019-2-1 00:04

再試下度AC VOLT，電阻，MAX/MIN RECORD...
全部正常，大功告成，符碌唔駛去堆填區了

ehapgf

Great job!

rhino

早上抱著睡眼惺忪的狀態去上班，當眼光不經意投向路上的地攤時，突然被地上的符碌(FLUKE)錶深深吸引，一部 ...
m92fshing 發表於 2019-2-1 00:32

    好羨慕呀！ 邊個地攤買。
手上有部11/12 (忘記咗型號）有啲掣唔正常。 等我都跟 C Hing 試下整

m92fshing

好羨慕呀！ 邊個地攤買。
手上有部11/12 (忘記咗型號）有啲掣唔正常。 等我都跟 C Hing 試下整 ...
rhino 發表於 2019-2-1 11:25

西環路邊，阿婆通常係舊賣衫同其他雜物，都唔知佢係邊度執到好野

雖然係陳年舊錶，但反應唔慢，又有auto range，真心唔差。
希望你可以整番，因為如果個mode制壞咗就轉唔到AC/DC

via HKEPC Reader for Android

rhino

西環路邊，阿婆通常係舊賣衫同其他雜物，都唔知佢係邊度執到好野

雖然係陳年舊錶，但反應唔慢，又有auto ...
m92fshing 發表於 2019-2-1 12:57

    符碌啲舊錶真係好襟用， 有隻Fulke77 到宜家仲用到
係個LCD display 有啲蒙

copper

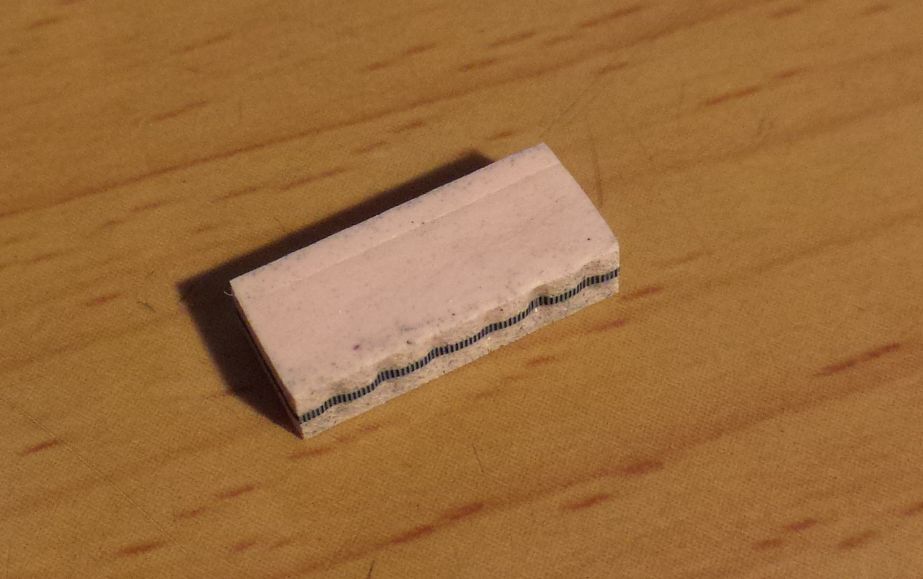

請問這個是甚麼？謝謝

m92fshing

請問這個是甚麼？謝謝
copper 發表於 2019-2-1 15:16

導電膠條，俗稱班馬條

via HKEPC Reader for Android

tomchen

爆殼果部機 LCD 顯示竟然正常，要好符碌先掂

m92fshing

符碌啲舊錶真係好襟用， 有隻Fulke77 到宜家仲用到
係個LCD display 有啲蒙 ...
rhino 發表於 2019-2-1 13:50

換偏光片會唔會有改善?

via HKEPC Reader for Android

m92fshing

爆殼果部機 LCD 顯示竟然正常，要好符碌先掂
tomchen 發表於 2019-2-1 16:24

買番黎都係當parts用，估唔到又真係用到

via HKEPC Reader for Android
