[新增測試比較]過左保而換板的V10 , 建議改銅片散熱(附教學)

Rank: 4 Rank: 4 Rank: 4 Rank: 4

2^#

發表於 2017-6-19 11:10 | 只看該作者

本帖最後由孔明仔於 2017-6-19 11:12 編輯

拆機過程我唔重新影相啦, 搵番上網參考圖俾大家一步一步拆底板出黎

1. 先拆背蓋, 拆電, 用眼鏡批開哂V10 背部所有螺絲

2. 用手指甲或薄身膠片慢慢鬆開周圍, 放心唔會拉爆機背的, 開左之後你會見到部機底板

3. 小心剔開機底MON線及喇叭模組

4. 拆底板時要留意上方有KICK 位, 要用小小力沿呢個位置剔開

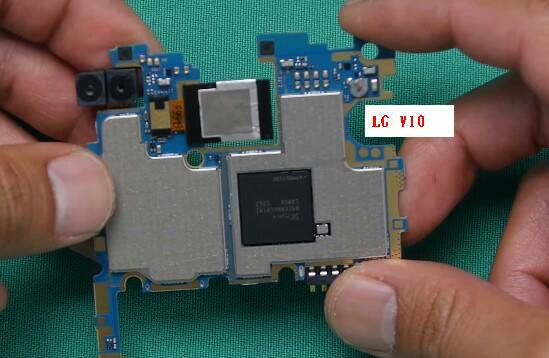

5. 反轉塊板你就會見到成部機致命元兇: s808 同佢粒RAM

Rank: 4 Rank: 4 Rank: 4 Rank: 4

3^#

發表於 2017-6-19 11:10 | 只看該作者

本帖最後由孔明仔於 2017-6-21 09:31 編輯

1. 好啦, 拆板後首先你要將個LCD 上的散熱墊片撕開 (請無視綠色箭嘴)

2. 用某寶買番黎既銅片取締原本位置 (1.5cm x 1.5cm x 0.3mm) , 厚度不能 > 0.3mm 否則裝番上去個mon會有印 , 記得要落散熱膏, 仲要非導電的

3.CPU表面都要落散熱膏, 記得唔好太多

如果你認為有需要, 供電模組在CPU 個蓋下方, 你可以按需要落散熱膏, 我就唔影相教學啦
落完散熱膏就跟番#2 反次序裝番部機就ok

附件: 您需要登錄才可以下載或查看附件。沒有帳號？註冊

cpk 發短消息加為好友 cpk 當前離線 UID 213672 帖子 74898 精華 0 積分 27401 EPC Dollar 27401 註冊時間 2011-5-1 最後登錄 2021-6-13 Banned	4^# 發表於 2017-6-19 11:39 \| 只看該作者提示: 作者被禁止或刪除內容自動屏蔽

	TOP

Rank: 4 Rank: 4 Rank: 4 Rank: 4

5^#

發表於 2017-6-19 11:43 | 只看該作者

先禮貌上多謝你
但坦白，去到咁，trade走換機算啦
冇必要留部有後患的東西 ...
cpk 發表於 2017-6-19 11:39 AM

問心V10 換完板係咪完全解決燒板問題我都係個問號, 至少我到而家都冇聽過有二次燒V10 既問題
所以我會信LG多一次, 不過我唔會用黎做主力機同埋set schedule backup囉

wklie

進階會員

Rank: 3 Rank: 3 Rank: 3

6^#

發表於 2017-6-19 12:27 | 只看該作者

回覆 5# 孔明仔

Very impressive!

The point is to replace the thermal pad with copper to improve the heat dissipation, right? If the heat goes to screen, doesn't this decrease the life of the screen faster?

Rosa

進階會員

Rank: 3 Rank: 3 Rank: 3

7^#

發表於 2017-6-19 12:35 | 只看該作者

本帖最後由 Rosa 於 2017-6-19 12:36 編輯

行政方法解決問題：避免左件事
例子：賣走部機，唔用部機，避免壞機受到突如期來既災難

工程方法解法問題：嘗試斷症並解決個問題，可以成功或失敗

以前epc個個都工程諗法，無論超頻定普通玩電腦都係

而加epc個個都淨係識得話買買買，居然我問一問條線有乜唔同，淨係識答我買過條新

樓主同我都係度超過廿年了

Rank: 4 Rank: 4 Rank: 4 Rank: 4

8^#

發表於 2017-6-19 12:59 | 只看該作者

回覆孔明仔

Very impressive!

The point is to replace the thermal pad with copper to impro ...
wklie 發表於 2017-6-19 12:27 PM

The original design of LG is using the same methodology (By using the back plate of the LCD monitor to contact with processor (covered by memory chips)) to spread out heat. This is one of the 'fact' that makes V10 LCD monitor appears ghost image.
