鋁合金魚缸架 （已完工）

liyee

現有自制魚缸架一個
內裏很多雜物
想幫佢遮遮醜
想用木板圍封它
而又靈活打開取物件的
求高人指點，謝謝。

rkkc

左右側板遮背板及前門 (6 分大芯夾板)
側板 (紅色線) 闊 = 魚缸架深度 + 兩件 6 分夾板厚度 + 1 分
背板闊 = 魚缸架闊度
每隻門板 (藍色線) 闊 = 魚缸架闊度 一半 - 2 分
板高度：架頂到地 - 4 吋 (吊 4 吋腳)

魚缸架 4 條企角每邊，頂對落 1 吋、腳位對上 5 吋鑽孔 (每條企角共 4 個孔)，鬆走中橫螺絲
1. 先收背板 (左右高中低共 6 粒 #8 號 6 分鋼牙)
2. 跟住左右側板
3. 買 4 或 6 分不鏽鋼排鉸，鋸短至門高度，一邊收入側板內壁，另一邊收入門板企邊

liyee

左右側板遮背板及前門 (6 分大芯夾板)
側板 (紅色線) 闊 = 魚缸架深度 + 兩件 6 分夾板厚度 + 1 分
背板闊  ...
rkkc 發表於 2018-5-5 02:13

ching，你講得好詳細啊，圖文並茂，先行多謝。
你所講的企邊是不是，六分厚個位置
同埋不銹鋼排鉸是不是一條過的？
背板轉咁多窿，會否影響鋁鐵不穩？

rkkc

上文嘅企邊是指 6 分厚切口
排鉸是一條約兩米長 (闊 2 cm)，需要自己鋸短
只在側柱上下鑽兩孔，背板只用舊中孔，另靠側板上下通關收緊背板
側柱最低孔順便穿 2 cm 不銹鋼角，就可以放底板，底板向地裝磁石門頂

板邊見光切口，可以用白膠漿貼木工 PVC 膠卷

別問我是誰

現有自制魚缸架一個
內裏很多雜物
想幫佢遮遮醜
想用木板圍封它
而又靈活打開取物件的
求高人指點，謝謝。
...
liyee 發表於 2018-5-5 01:06

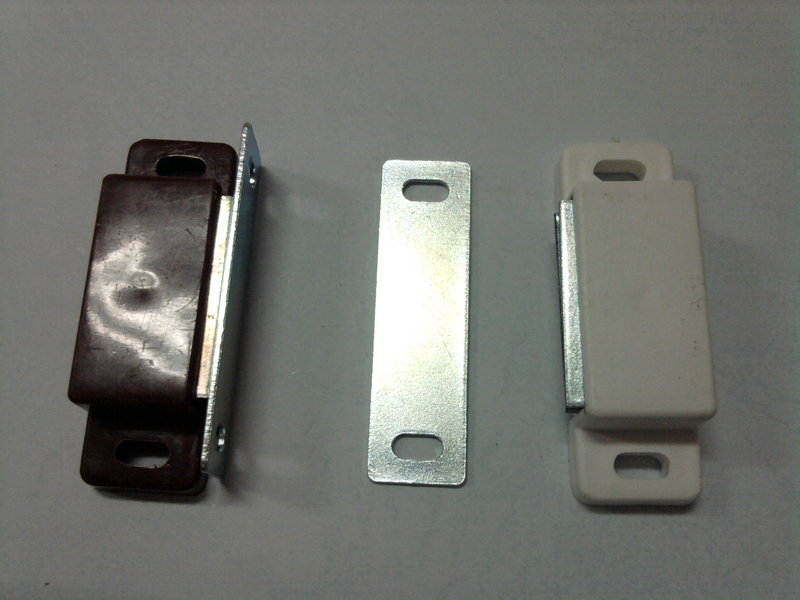

做好兩塊板後　用以下磁石　裝多幾粒喺木板　及　鋁框

一拉就出　一放埋去就黐住

kswong8d

好似酒店枱咁做塊百摺布圍住。

liyee

上文嘅企邊是指 6 分厚切口
排鉸是一條約兩米長 (闊 2 cm)，需要自己鋸短
只在側柱上下鑽兩孔，背板只用舊 ...
rkkc 發表於 2018-5-5 11:18

師兄，這樣我清楚了
但為何底部要留5吋高呢，有何作用？
我現時底部有把電鑽，由側邊趟入去的，有辦法嗎？

liyee

做好兩塊板後　用以下磁石　裝多幾粒喺木板　及　鋁框

一拉就出　一放埋去就黐住



...
別問我是誰 發表於 2018-5-5 11:40

師兄意思係所有板都用攝石，黐上去嗎？
但係怎樣固定，攝石與鋁鐵或木板？
用什麼膠水去黐？

liyee

好似酒店枱咁做塊百摺布圍住。
kswong8d 發表於 2018-5-5 12:19

ching這樣設計真是簡單又方便。
但係，開風扇吹到周圍飄

rkkc

但為何底部要留5吋高呢，有何作用？
我現時底部有把電鑽，由側邊趟入去的，有辦法嗎？
liyee 發表於 2018-5-5 13:10

留地腳 4 吋 (鑽孔高 1 吋，即 5 吋收螺絲)，開門高過腳線方便使用，例如開門唔會掃腳、打掃唔撞門、不幸水浸...，地腳可以考慮 3 吋 (鑽孔 4 吋收螺絲)

至於側邊趟入，諗緊點樣造隻貓門可以美觀易做...
