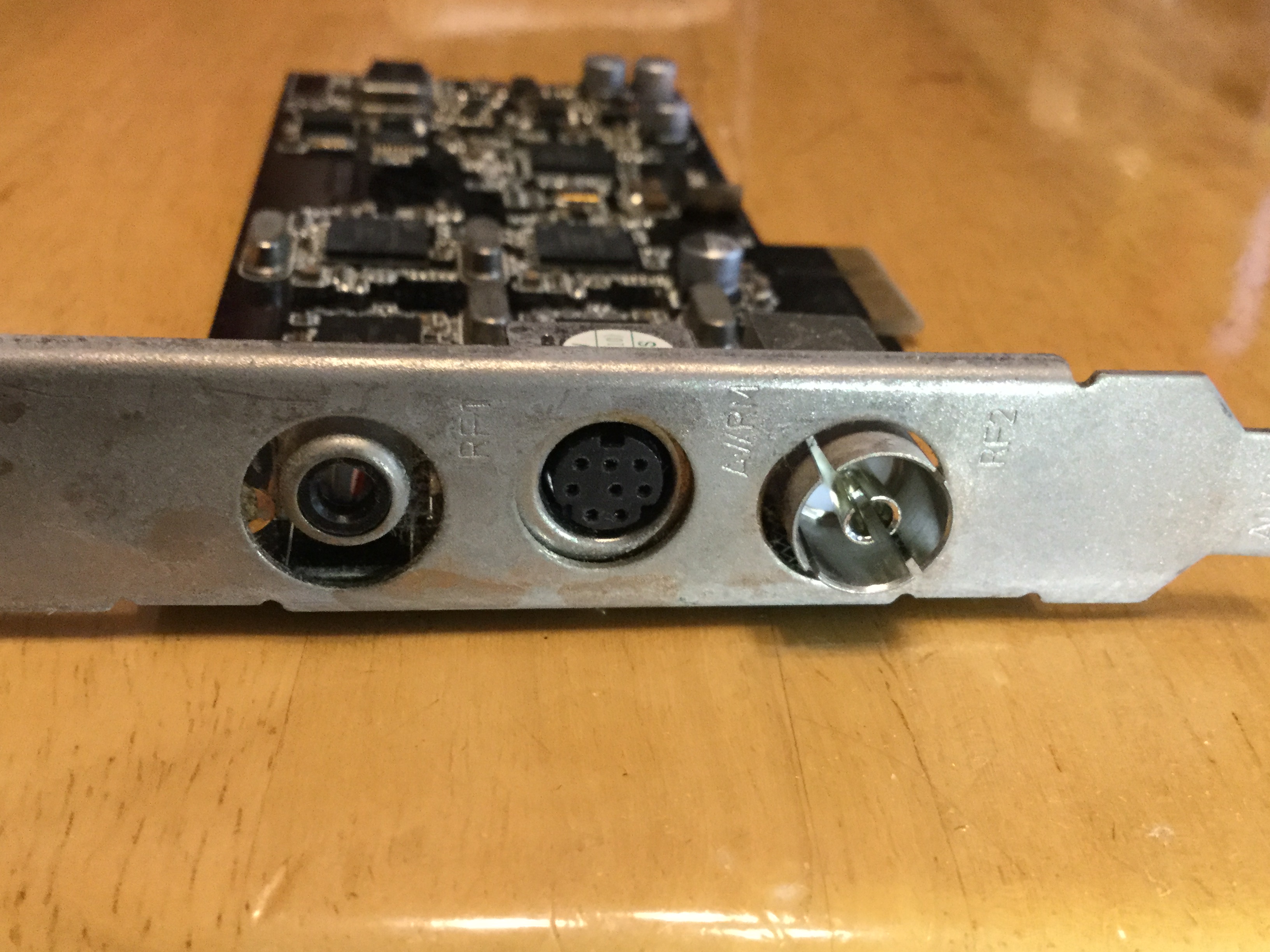

請問中間呢個插頭叫咩名

wellcometochess

要用電視卡看野，要紅白黃線，找不番中間的插頭轉線
不知道中間的插頭叫咩名，去買番條
感恩

mdws2002

要用電視卡看野，要紅白黃線，找不番中間的插頭轉線
不知道中間的插頭叫咩名，去買番條
感恩 ...
wellcometochess 發表於 2019-1-17 10:36

左起第一個似係FM天線插頭。
中間嗰個似係專用輸出插頭，轉出紅白黃加S-Video。
最右方為電視天線插頭。

所以你出去配，都未必可以配得返。

rkkc

8 Pin Mini DIN
圖片來源 https://www.amazon.com/Parts-Express-Pin-Mini-Plug/dp/B000LE6CB6
TV 卡紅白訊號接線，要跟卡款去淘寶搵，或新高登碰吓...

blueray

又有人叫 Mini Din 8

josew

可根據張咭 chip set, 型號，同生產廠嘅型號，應該可以知道點配返條線，
應該唔貴，以前電腦場十零到幾十蚊度，好多都係剩餘物資，先去新高登散貨檔搵下，因賣附件嘅鋪通常貴好多。

多數都係跟返公版接線，只要係用相同系列 chip set, 就算不同廠都可以互換，
一般紅, 白線係左, 右聲道, 黃色係 Video

只係睇樣 (未必合你張咭用!): Mini DIN 8-pin To 5 RCA Component Video Audio Input/Output Adapter Cable

Mini DIN 8-Pin        <=======>        RCA Phono Jacks
  Pin 1: Green        <=======>          RCA Green Jack
  Pin 2: Blue        <=======>          RCA Blue Jack
  Pin 5: Red        <=======>          RCA Red Jack
  Pin 4: Left Channel        <=======>          RCA White Jack
  Pin 7: Right Audio        <=======>          RCA Red Jack

https://www.ebay.com/itm/Mini-DI ... Cable-/311848668691

最準確當然係先查清楚，然後再去配，
最後真係配唔返，先惗自己買頭焊。



via HKEPC Reader for Android

jerrychan0610

如果係睇電視用的, 叫 S-VIDEO

josew

正式 S-VIDEO, 係 4 pins 頭

一般腦店係較難搵, 因為都係跟包裝成盒俾客, 或者裝機跟埋機走, 比較少留低,
但散貨檔會收集不同門路夜冷品, 有時成箱成廠收貨, 或者落場搵人要, 雜7雜8物都有,

樓主講既 red, white, yellow cable 我自己有, 不過配舊 gfx 咭,
如果無記錯, 以前 2 間大 gfx ic chip set 既 cable 唔相容,

wellcometochess

感恩你們熱情，買左這個，很耐沒用過，原來這個叫8針S端。
星期六會去看看找
說明書都不見了，有些要跟晶片好像很複雜。。希望這個MagicPro 沒
