Offer

如果將來的消費類電子產品，USB PD供電器變成主流，而產品又需要5V以外或大電流的供電，那麽就需要有PD si ...
marlin12 發表於 2021-8-4 19:08

沒錯，在產品開發上方便得多了

炎冬

應該是產品支援道高, 才可以普及PD充電器
新型號notebook / 手機食 20/45/65/100W PD, 所以才買一支PD充, 可以用晒其他device..唔洗用幾款牛...

Offer

Change_Voltage_Without_IDE.ino

1. #include "src/PD_UFP.h"

2. #include <EEPROM.h>

3. class PD_UFP_log_c PD_UFP;

4. char pd_out[] = {5, 9, 12, 15, 20};

5. int address = 0;

6. unsigned char value = 0 ;

7. const int buttonPin = 9;     // the IO number of setup pin

8. int buttonState = 0;

9. /*

10.     PD_POWER_OPTION_MAX_5V      = 0,

11.     PD_POWER_OPTION_MAX_9V      = 1,

12.     PD_POWER_OPTION_MAX_12V     = 2,

13.     PD_POWER_OPTION_MAX_15V     = 3,

14.     PD_POWER_OPTION_MAX_20V     = 4,

15. */

16. void setup() {

17.   pinMode(buttonPin, INPUT_PULLUP);

18.   value = EEPROM.read(address);

19.   Serial1.begin(115200);  // Serial1 is hardware serial on Pin D0 and D1

20.   buttonState = digitalRead(buttonPin);

21.   if (buttonState == LOW) {

22.     value++;

23.     if (value > 4) {

24.       value = 0;

25.     }

26.   }

27.   PD_UFP.init(value);

28.   EEPROM.update(address, value);

29. }

30. void loop() {

31.   PD_UFP.run();

32.   PD_UFP.print_status(Serial1);

33.

34.   if (PD_UFP.is_power_ready()) {

35.     if (PD_UFP.get_voltage() == PD_V(pd_out[value]) && PD_UFP.get_current() >= PD_A(1.0)) {

36.       PD_UFP.set_output(1);

37.       PD_UFP.set_led(1);

38.     } else {

39.       PD_UFP.set_output(0);

40.       PD_UFP.blink_led(400);

41.     }

42.   }

43. }

複製代碼

marlin12

為了可以在Arduino Micro開發板的有限資源上，實現PD Micro這個項目，作者仔細研究了USB PD spec、FUSB302(PD PHY layer) 和多個現有的程式庫，重新寫出一個壓縮版的PD firmware library。

看Offer哥運用這個程式庫的範例，好似好簡單，其實是這個程式庫在背後隱藏(encapsulate)了很多步驟。
USB Power Delivery是一個很複雜的協定(745頁)，要把它實現成一個易用的程式庫，可見作者的功力和汗水。

如果想了解多些這個項目，可以看看這裡。
PD Micro - USB-C PD3.0 PPS Trigger

Offer

為了可以在Arduino Micro開發板的有限資源上，實現PD Micro這個項目，作者仔細研究了USB PD spec(745頁)、F ...
marlin12 發表於 2021-8-5 22:52

沒錯，USB Power Delivery是一個很複雜的協定，而作者在背後已經幫了使用者處理好，因而只須一句指令便可以輕鬆運用，這也是我看中這個開發板的原因

Offer

睇完 眾籌網站條款 開發者出咗貨之後 佢應該可以自行安排零售

Offer

有興趣, 但28+ 18 = 46 USD 有啲貴, 雖然係4層板

via HKEPC IR Pro 3.6.1 - iOS(3.0.0)
royc 發表於 2021-8-4 13:39

https://www.hkepc.com/forum/viewthread.php?fid=95&tid=2631255

出了個團購資詢

hon829

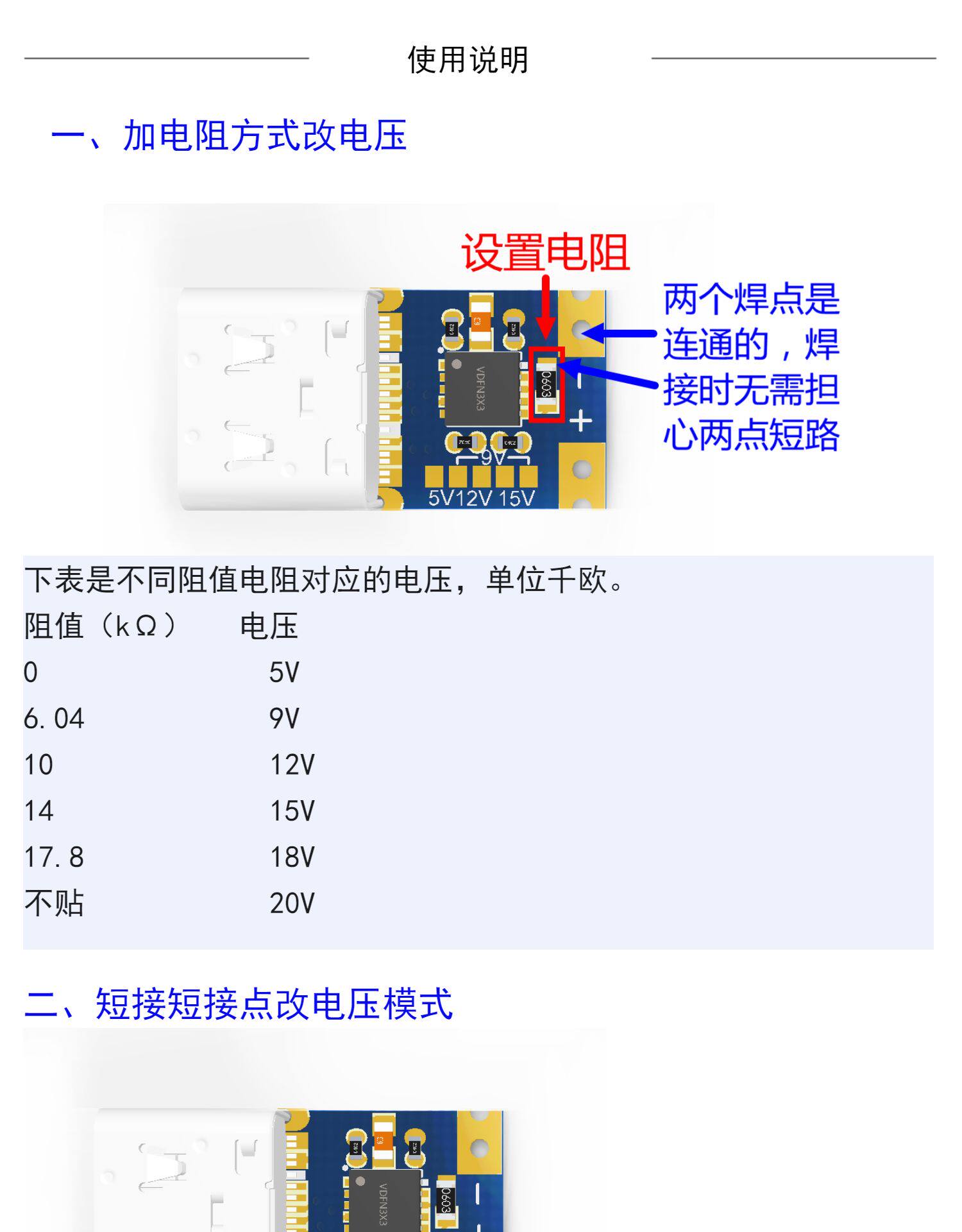

如果純為PD誘騙電壓/電流, 好似用專用芯片較為簡單直接

如HUSB238, 淘模塊都是幾蚊人仔件, 同時支援MCU經I2C及實體引腳電阻值定PD輸出的電壓與電流:
