[操作疑難] 請教維修ATX火牛的Power Good Voltage！

Tim_HKG2

有一只因不能boot機或突然熄機而退了役的火牛，因有650W比較大的output，想修好它作為spare PSU或test run之用。剛在等睇歐聯前，心血來潮摷出來量一量電壓，數值如下。
+3.3V      = 3.345
+5V         = 5.02
+5VSB    = 5.04
+12V       = 12.19
-12V        = 11.32
PWR_OK = 100.2mV

其中PWR_OK的電壓似乎離奇的低！從網上刮料得知一般應在2.4V-5V，或3V-6V，大膽推斷可能是PWR_OK的電壓過低，令主機板判斷是火牛不正常，而不進行正常boot機的程序。

另又從網上得知可直接將power good搭過去5V(文中說很多沒有separate monitoring circuit的廉價/低質的火牛也是這樣做的)，除非其5V的跌Volt的程度嚴重到不能啟動，否則也能正常起動。此治標的方法是否可行？

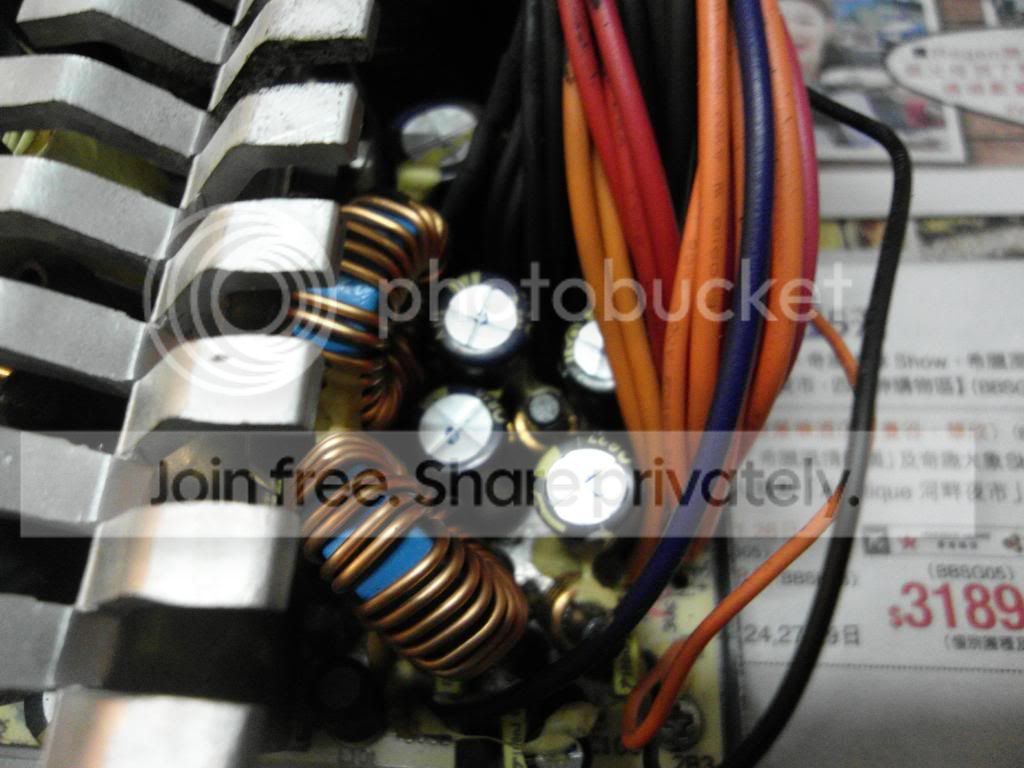

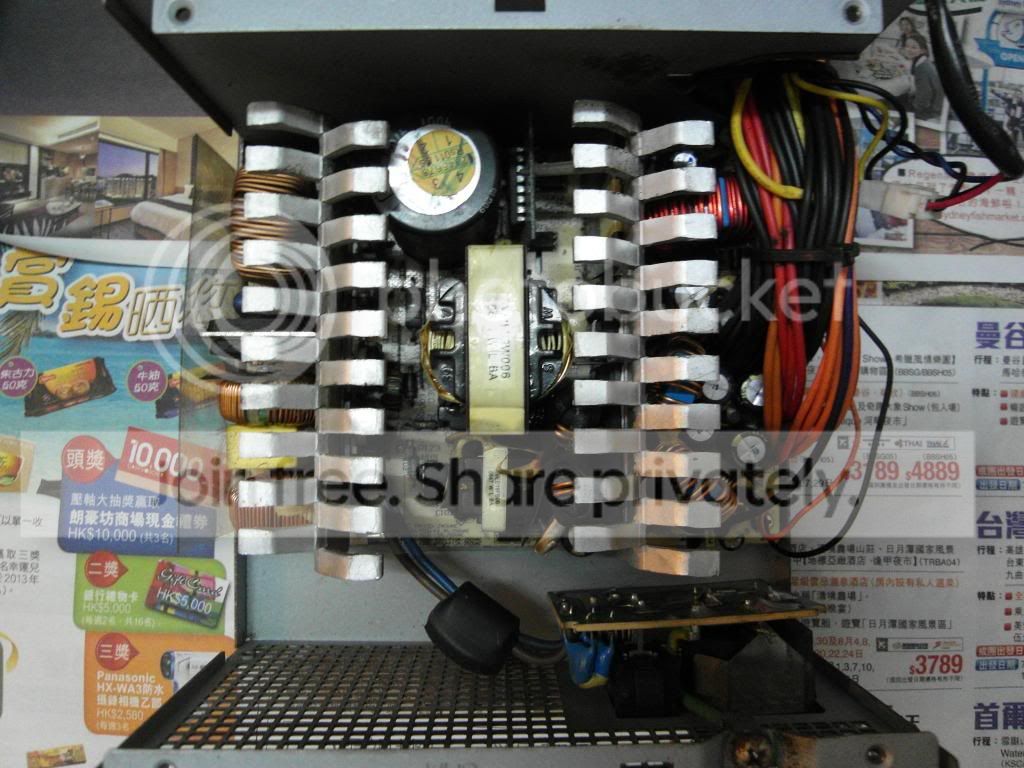

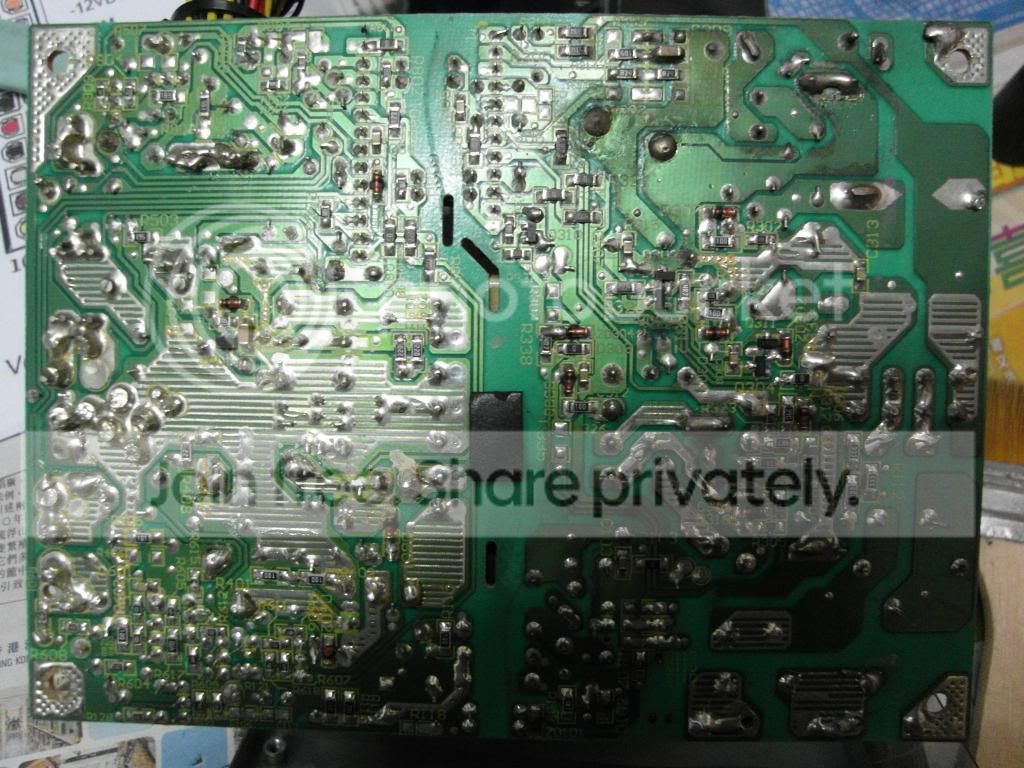

因本人沒有電子底，極其量也是做到手板眼見、換下電容等的手作仔。煩請網友看看那個Power Good Signal的線路及其相關的零部件會集中在那一處，看看是否好彩能找出問題所在。先謝過！

Tim_HKG2

不知有沒記錯，借用某支歌曲的歌詞：「看著妳一臉茫然...」！



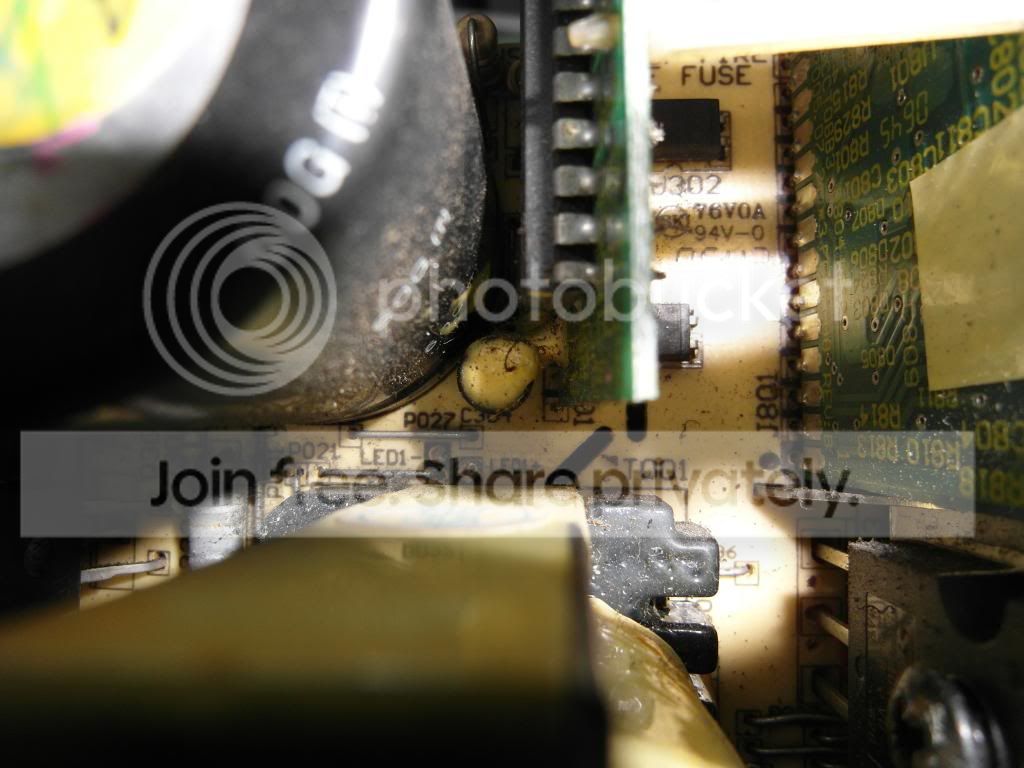

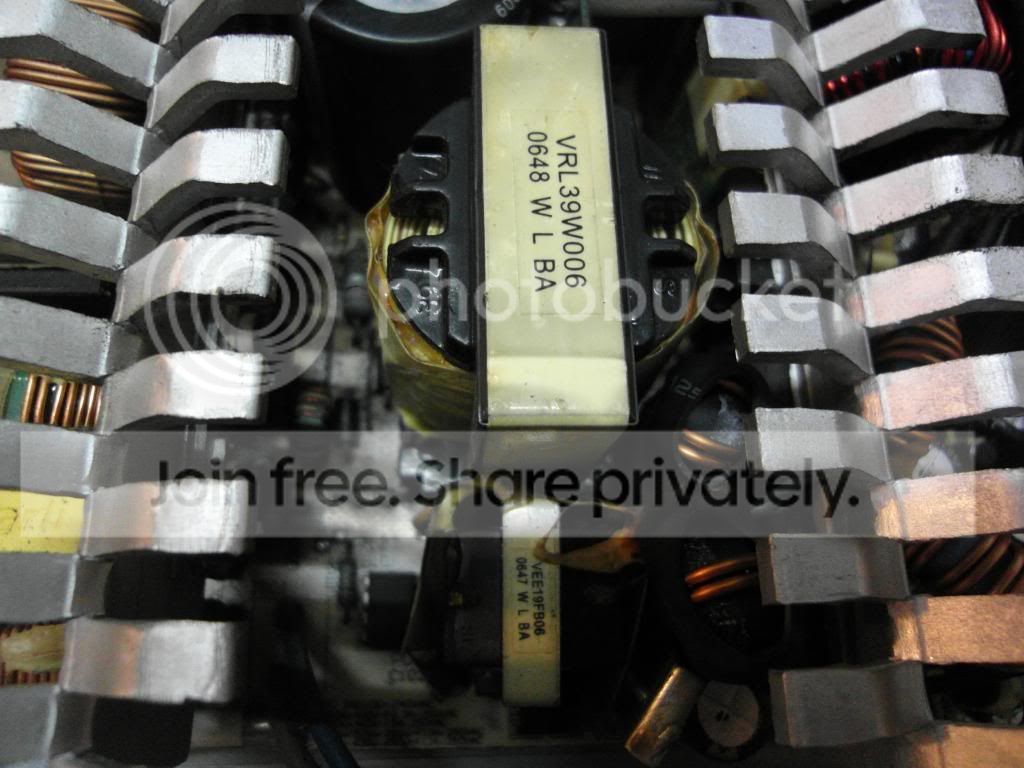

空間已不大，仲要打孖落兩張riser boards劏上劏房這種設計！最想先換了這特小電容，卻夾正在劏上劏房之間，還要撻嚿屎黃膠下去作全身冚包散式包圍！




嬲起上來諗下一百幾十買堆電容回來，使出瞎子摸象加地火燎原傻瓜式All in at once晒冷大法，大中細電容一鑊過全部換晒，睇下撞唔撞中！

GbE

大中細電容一鑊過全部換晒, not a good method
The monitoring IC should be the board on J801, you should trace the PWR_OK up to this board whole circuit, but you 沒有電子底 ......

Tim_HKG2

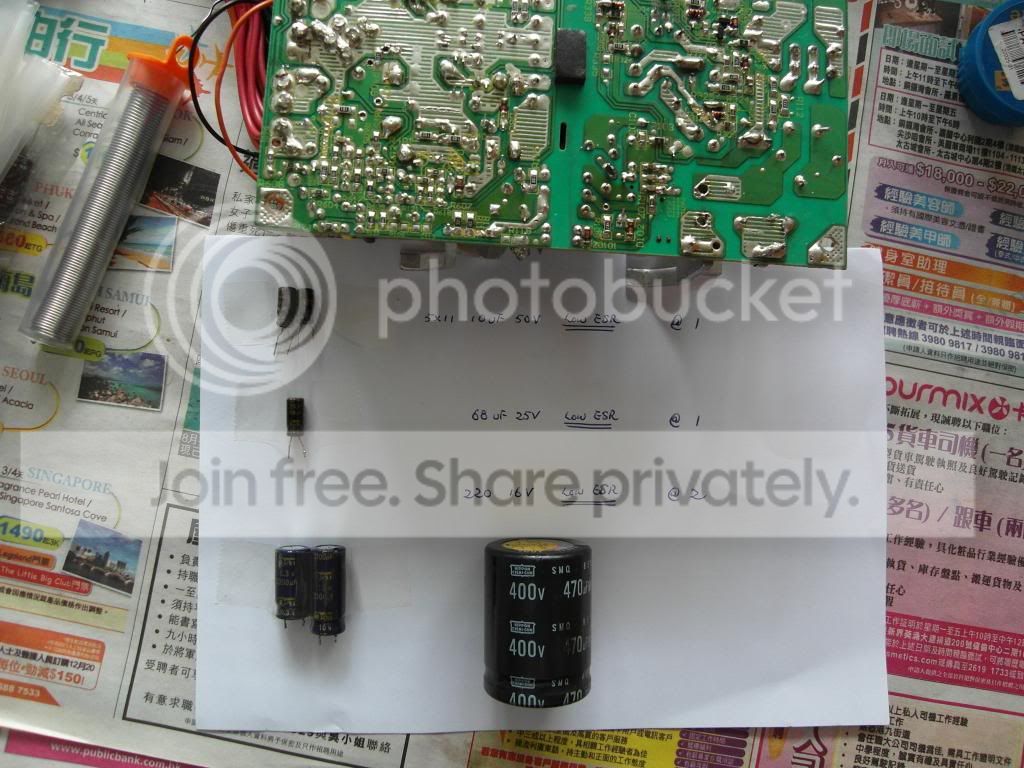

In-circuit量過這些電容的ESR，好像大致沒問題！再解焊拆下部份大中小的電容再量度ESR，估不到用了五年(當然不是某些人7x24的車足五年)，數據依然鬼火咁靚，不徨多讓於某些全新的日系電容，都唔好話這些台系OST的RLP、RLS、RLX等無料到！

看來問題不是出在這些電解電容，可能在PGI、PGO上的某些小貼片電容、電阻上。枉我還妹仔大過主人婆，買了一只ESR錶去服侍它，用這些錢去買多隻普通中低階的牛還好過，又可以扮下嘢整翻個甚麼開箱文！

事已至此，應該瓜多過菜，死馬當活馬醫！晏些都出去順便買幾粒小電容回來，在那些一頭霧水的估計是甚麼旁路、延時電路、+5VSB...等更換了電容，看看撞不撞中！看來今次又笨實了...哈！

GbE

沒有電子底 ?? But can do log of thing
ESR meter
During DIY, we can learn much much, although waste lot of time

Tim_HKG2

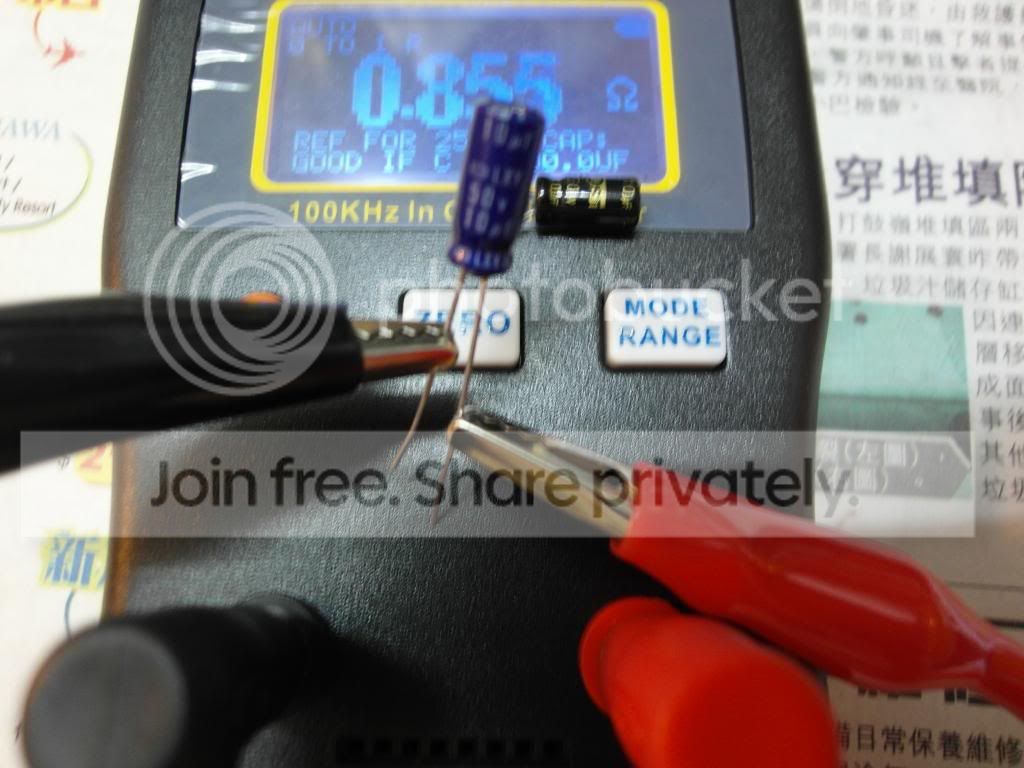

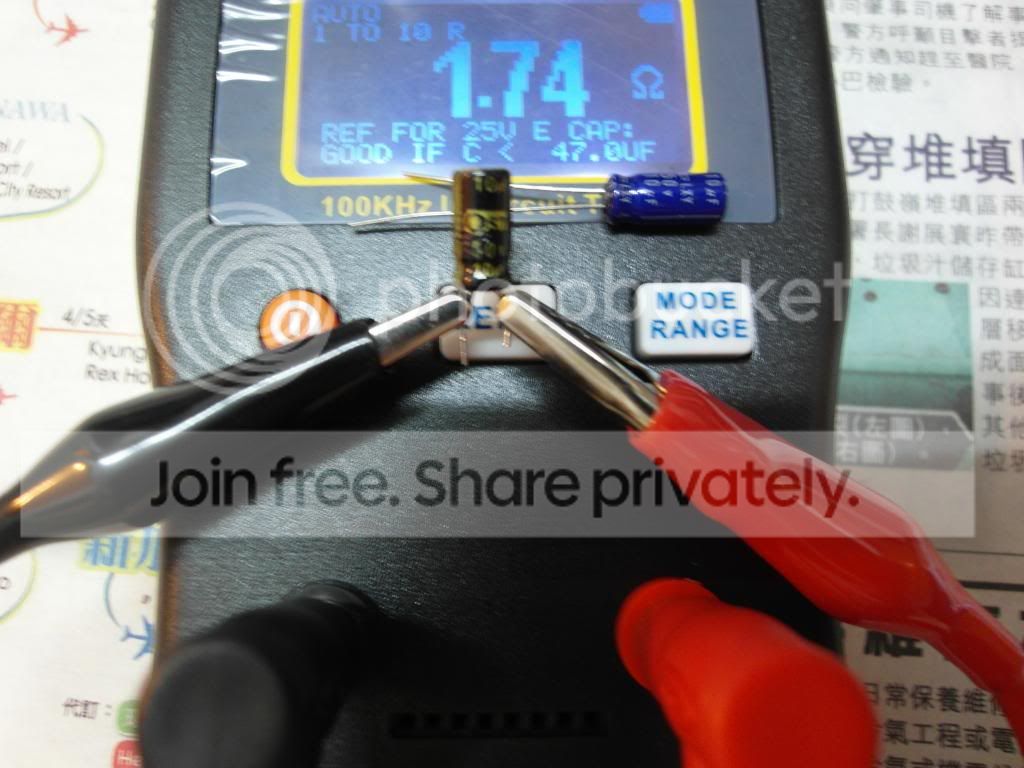

食自己電子盲毛式的左試試、右試試...，感覺這只電容的電阻比較高，測過另一只新的啡殼的也是差不多，再試另一只藍殼的卻低了近一半，就用這只吧！再順手搞埋兩粒旁路電容，換上低些電阻的新電容。




搞了一輪，俾電測試，卻出現了火牛風扇方轉一轉就停止，再俾電已不轉動...？反覆On/Off數次後，風扇也不轉動，最後一次發生了沒有火花的「啪」一聲，嚇了一跳，立即手動拔插蘇斷電！但在手動拔插蘇斷電前卻瞥到風扇轉動了，惡向膽邊生，再俾電...，轉動了！再反覆試過及煲了一輪，最後肯定是能啟動及穩定了！Check一check電壓，結果如下：


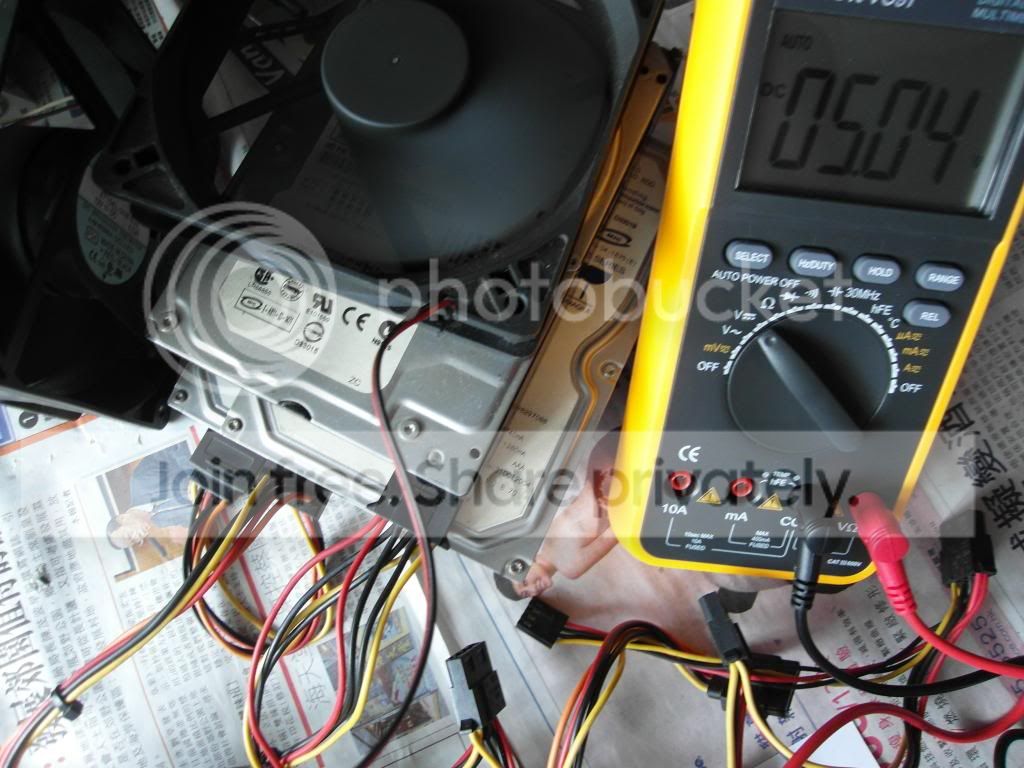

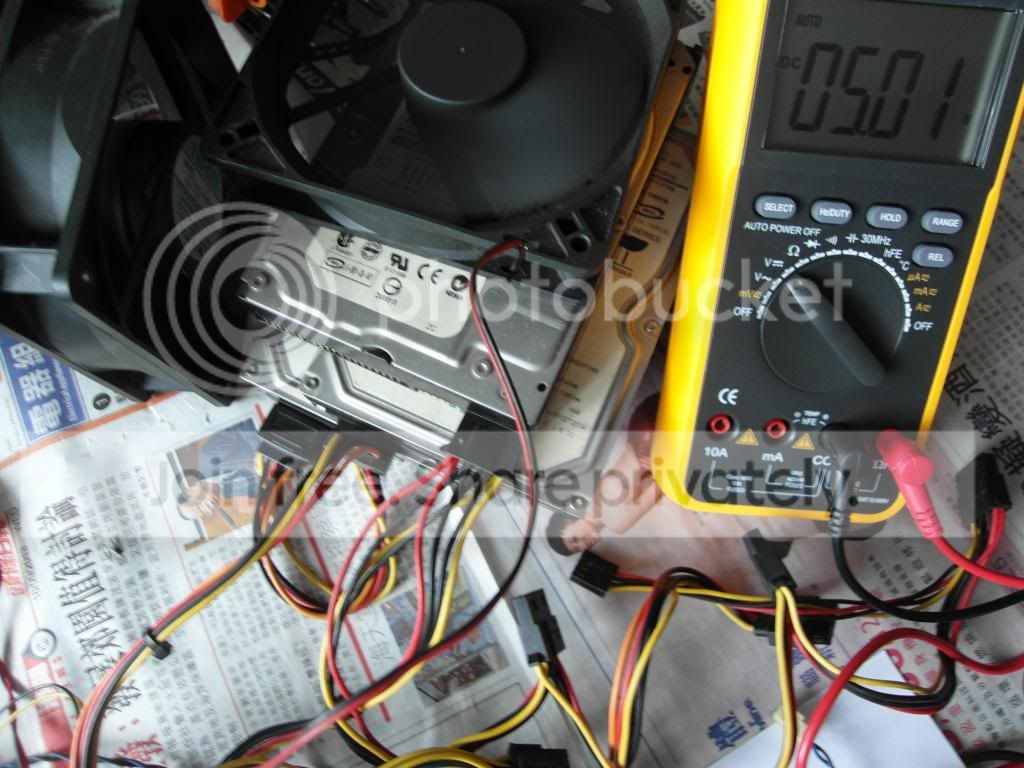

+5VSB的電壓



最重要的一項，有負載下Power_OK的電壓，會回升上約5V！



其它的3.3V、5V、12V、-12V等check過都正常，斷電後+5VSB還能stay on約15秒。綜觀來看，似乎okay，還欠再上主機板的Power Good Signal的實地考驗，揾日試試，希望不會燒板！

ionavigo

咁都比你整好！？比個LIKE你
屋企拆左3隻，仲未下定決心開工。

bennyepc

其實樓主到而家己經整好咗,但你究竟知唔知道係乜野壞呢?

Tim_HKG2

坦白說，你叫我這種無電子底的電子盲毛technically說出壞些甚麼，elaborately說出維修的方向及原因，無乜可能，除非叫類似「修牛記」系列的撰文者出來解說！

不過，經過博覽群網(不是書)後，大致找到方向，可作出買大小、博一口的嘗試！


節錄如下：
故障類型：電源有輸出，但主機不顯示
這種情況比較複雜，判定起來也比較困難，但可以從以下幾個方面考慮：
1) 電源的各路輸出中有一路或多路輸出電壓不正常，可用萬用表測試。
2) 無P.G.信號，即測量20芯線中灰色線是否為高電平，如果為低電平，主機將一直處於復位狀態，無法啟動。
3) 電源輸出上升沿或時序異常，或和主板兼容性不好，也可導致主機不顯示，但此種情況較複雜，需借助存儲示波器才可分析。

電源有輸出，但開機無顯示
故障分析與排除：出現此故障的可能原因是「POWER GOOD」輸入的Reset信號延遲時間不夠，或「POWER GOOD」無輸出。

開機後，用電壓表測量「POWER GOOD」的輸出端(接主機電源插頭的1腳)，如果無＋5V輸出，再檢查延時元器件，若有＋5V輸出，則更換延時電路的延時電容即可。


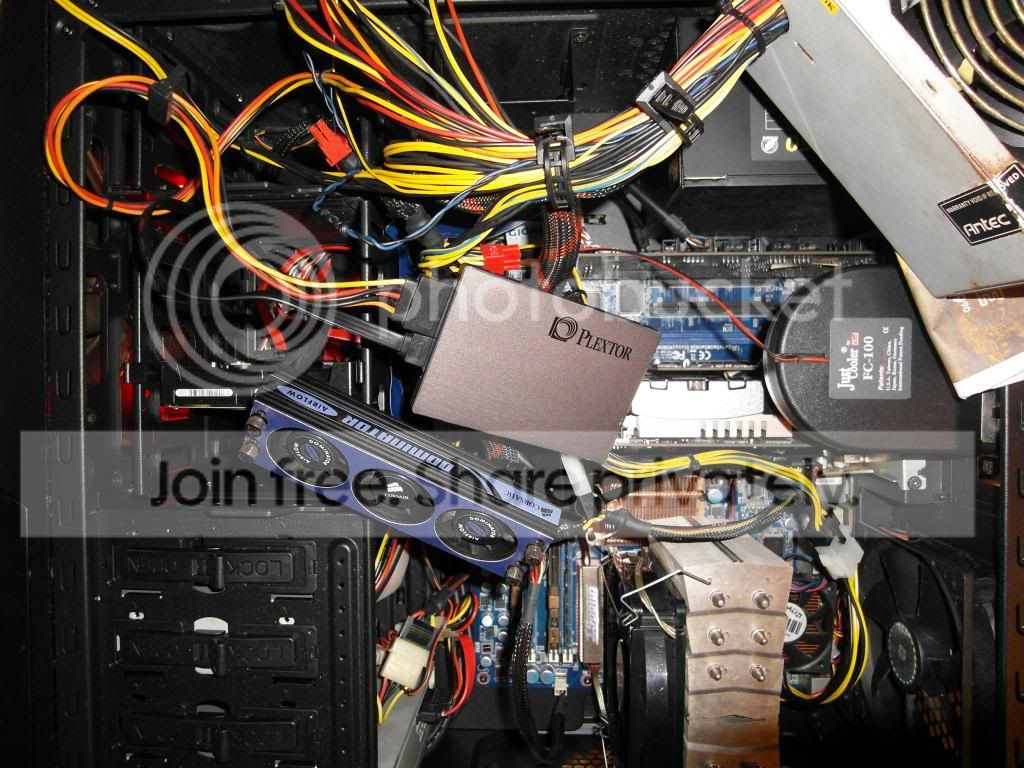

另剛在歐聯開波前，將此火牛接上主機板作實戰測試！結果是...Hitachi，一躂著！再反覆測試斷電後cold start及在+5V Standby下軟開機等多次，全無問題！另再加大電壓超頻後跑IntelBurnTest及3DMark，均okay過關！過程中被monitoring的各路電壓均穩定及不跌Volt，不徨多讓另一隻用了半年的火牛！




結論是此火牛有氣有力，狀態good fit！

可惜此牛壞時沒立下決心博一博先去修理它，就出去買了另一只。現在騰空了出來無乜用，看看遲些又發乜神經，揾D搞作，將其外殼噴漆翻新，及將其6-pin PCI-E頭全部改作6+2 pin！

狗屎撞馬棍，就此收皮完文！

jackwong717

好毅力
