本帖最後由 hkarmy01 於 2011-1-22 21:42 編輯
小弟近日購入了公版 GTX 570,由於原裝散熱器效能不佳,加上高溫時調高的轉速嘈音難以忍受
故將之改為 Geild ICY...以下為改裝既流程
如要將ICY 裝於GTX570上,請另行購買 ICY Rev 2 扣具
(其實之前已經裝左 ,不過應 Tony 要求,重裝一次將安裝過程拍下 )
嚴正聲明:
此改裝具有一定程度的硬體損壞風險性,而自行改裝或更換散熱器將會導致產品失去原廠保養,請於改裝前自行衡量風險並評估自己有否足夠能力及技術完成
本人和HKEPC 網站以及 HKEPC 管理團隊將不會對任何人進行是次改裝所造成或引致的任何損壞和損失負責
======================分隔線======================

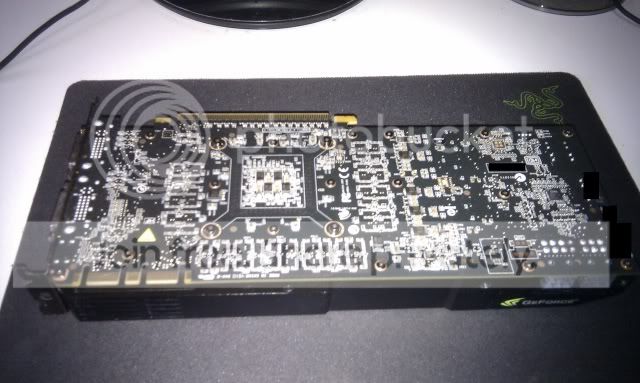

首先,將卡上所有既螺絲移除,請準備星型螺絲批
(螺絲包括15粒星型螺絲,四粒十字連彈弓螺絲,兩粒埋頭十字螺絲,以及一粒平頭十字螺絲)

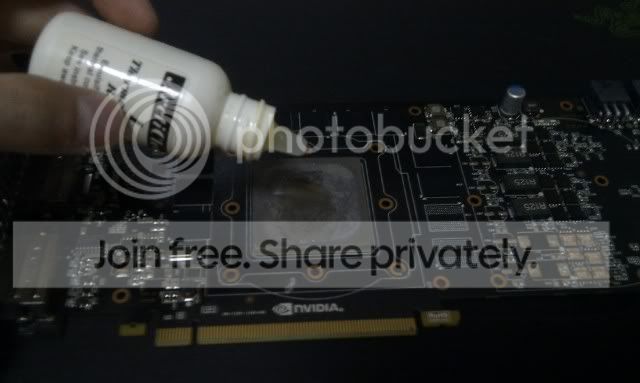

用導熱膏專用清理液去抹走晶片蓋上既舊膏

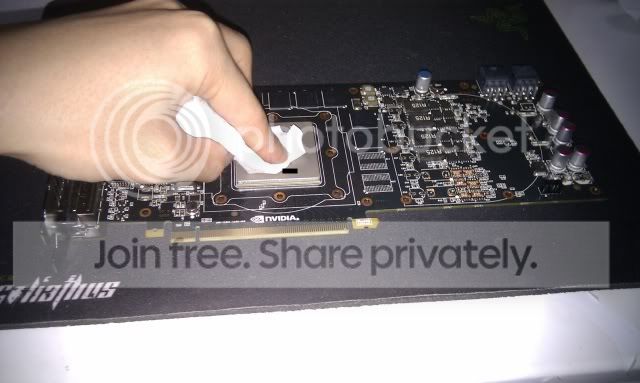

用紙巾擦乾淨

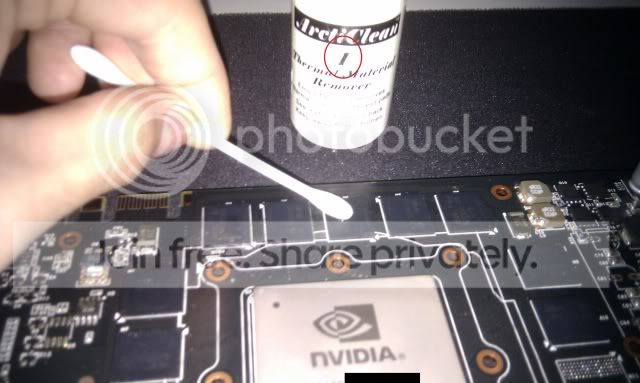

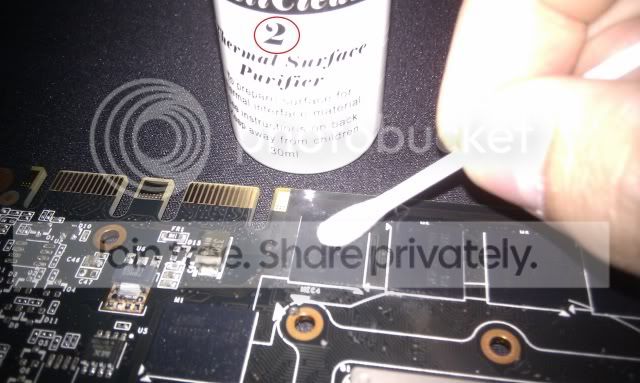

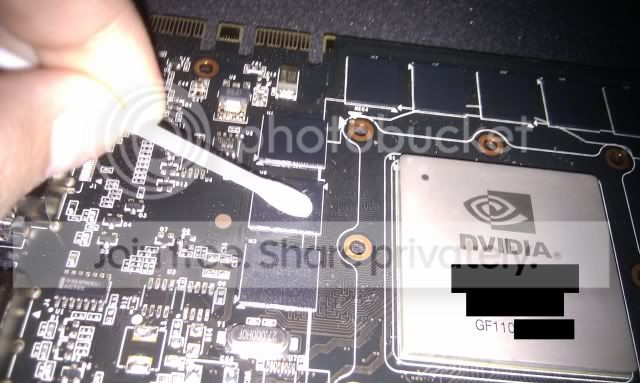

Ram 顆粒用棉花棒沾一點清理液清除上面的油脂和塵粒,油脂和塵粒是Ram hs 無法貼緊 ram 的主因之一
用棉花棒擦乾

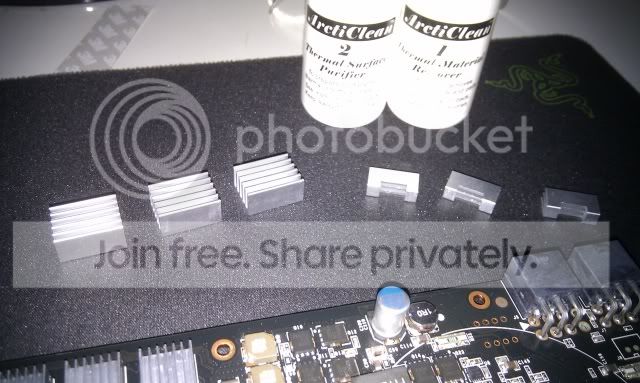

留意到圖中的紅圈數字嗎?這是用來清除剛剛的那些清潔液用的清潔劑

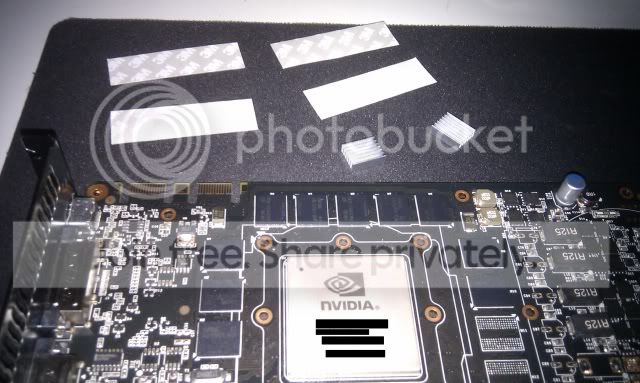

清理完畢,準備貼Ram,是次選用 3M 黑色既雙面導熱貼
於黃金地庫以及灣仔298 某店舖有售,$2 一塊,一塊大約可用於4粒ram hs 上
選用黑色這種導熱貼的原因,是因為它清理比白色透明的那種方便及容易,而黏性亦相當不錯

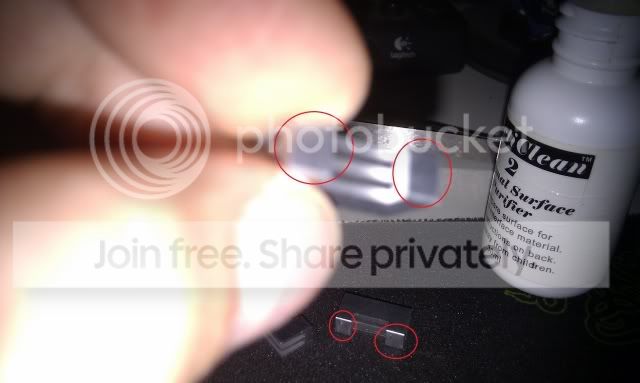

先用酒精或膠擦清理ram HS 既底部接觸面,然後將 ram 顆粒黏於3M 導熱貼上..如圖...然後使用剪刀沿邊剪下

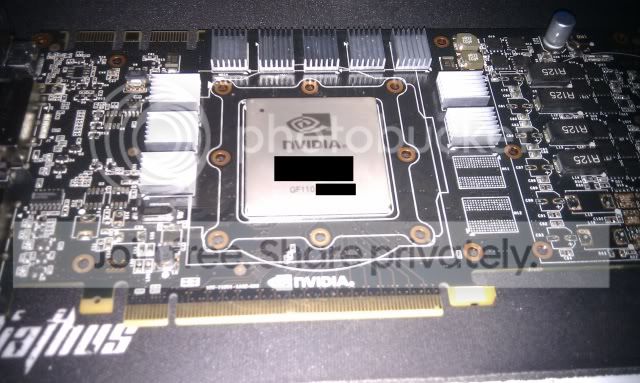

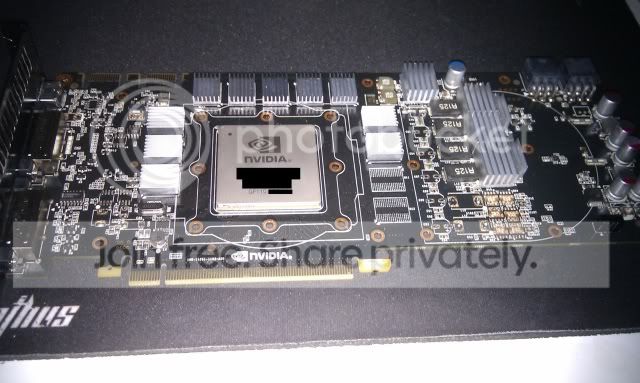

將10顆Ram hs 全部貼上

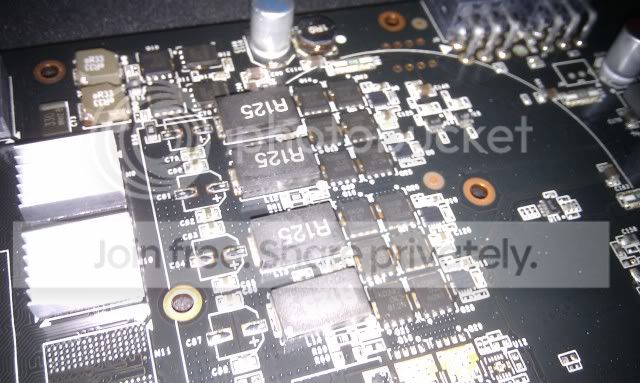

再來看看供電部份,GTX 570 與 GTX 580 是用同一張PCB的,分別只在於GTX570 少焊了一組供電

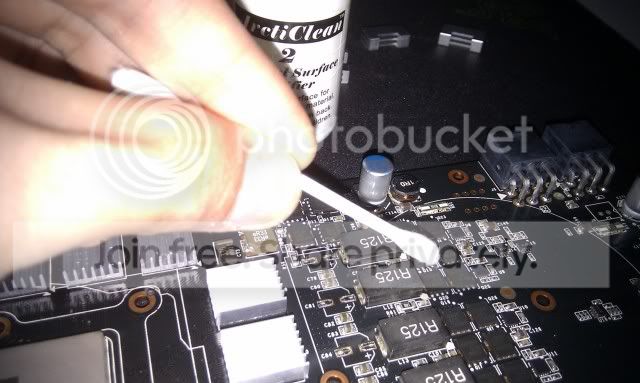

用酒精或電子零件專用的清潔液沾上棉花棒,清走供電顆粒上的油脂跟塵粒
這是 ICY Rev 2 扣具的內容之一,專為 GTX570/580 而設的供電hs

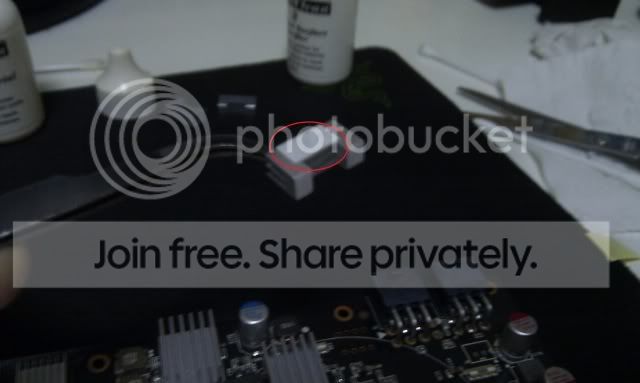

其中這一種有兩隻小腳,是用於貼在右方那四粒小小的供電顆粒上
先把上方的那一組跟中間那組供電顆粒貼上 hs

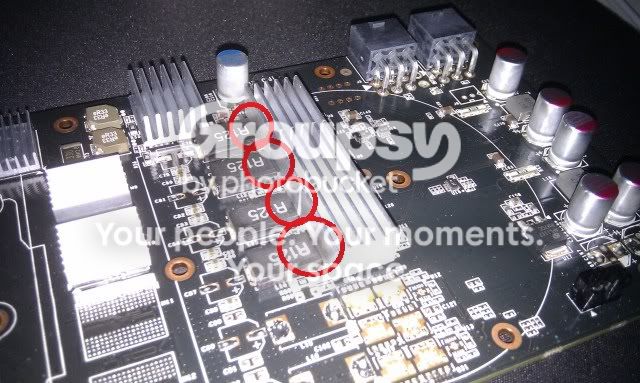

再把剩下兩組貼好如圖,要注意紅圈位置... hs 同旁邊的幾組零件腳位不能貼在一起,以免短路
然後是右手邊四粒小小的供電顆粒,用專用 hs應付,除了兩隻腳外,另於hs 旁貼多一張導熱貼,用來增加牢固性

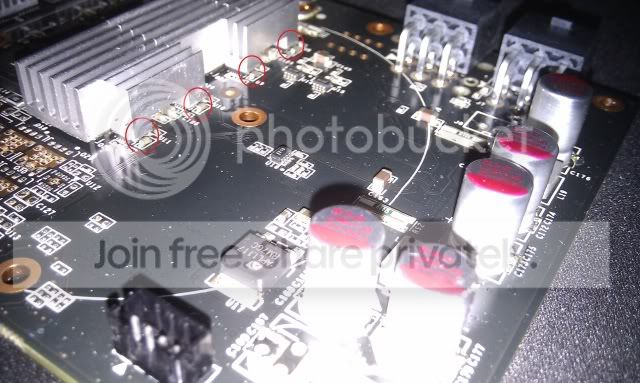

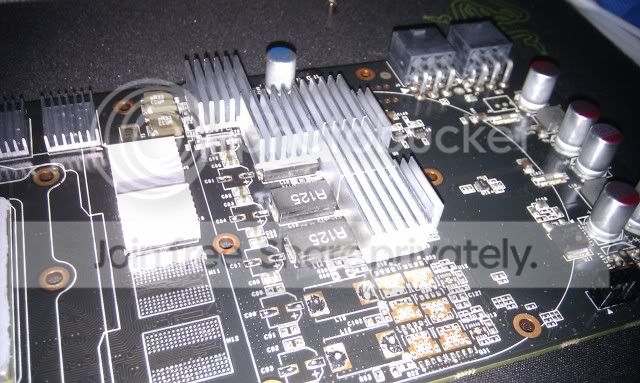

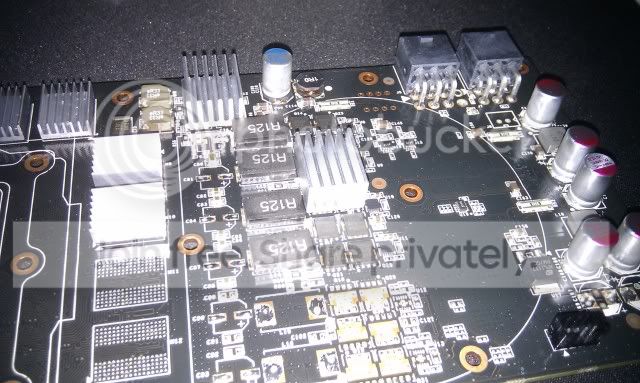

貼上,如圖,請注意圖中四隻腳既位置,要與旁邊的電子零件留點空間,以免短路到
供電部份完成

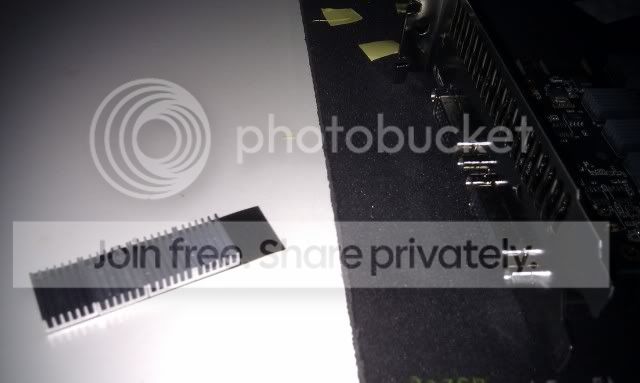

手痕不放心的話,可以把供電旁這兩組長型東西也貼上hs

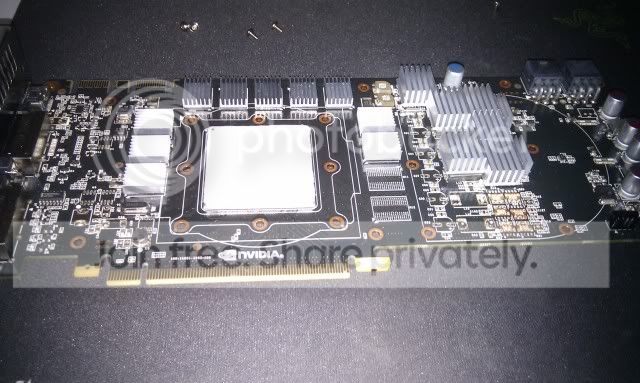

完成如圖
接著,塗上散熱特區人們不停講完又講..Tony 提完又提...聽到我煩既 GC2..
由於N 記粒 chip 蓋較大,所以須要兩粒黃豆的份量才行

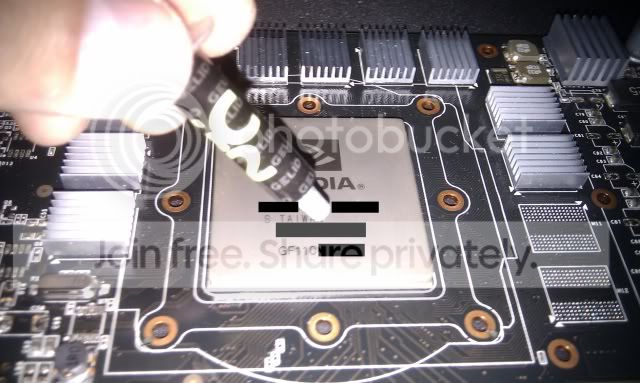

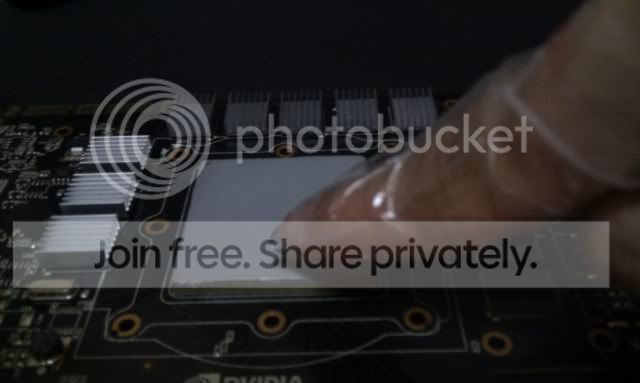

用膠袋套著手指,將GC2 平均地塗於 晶片蓋上
(若是ICY 配GTX570 的話,帶黎最佳效果既方法將導熱膏係晶片蓋中心塗一點,然後畫一個圈)

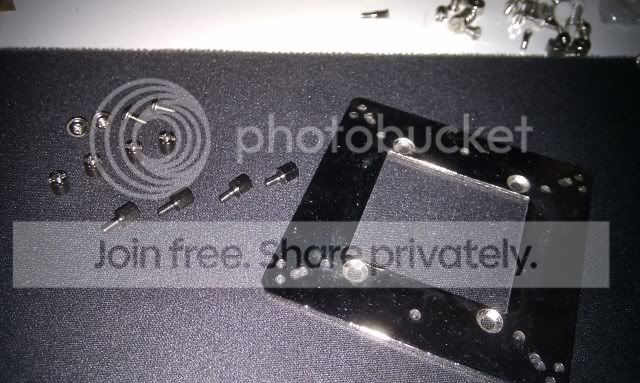

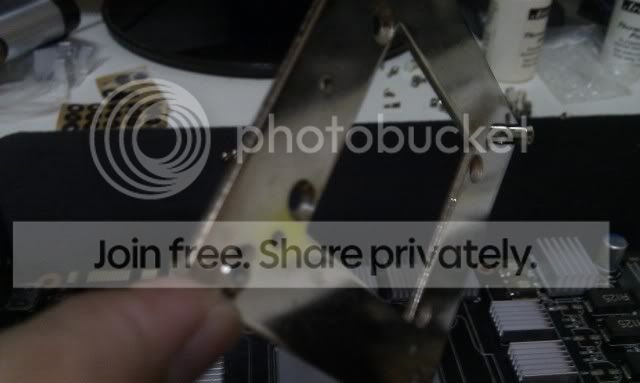

至於扣具方面,ICY Rev 2 主要用以下這數粒螺絲跟扣具來與GTX570 結合
上法如圖,注意圖中螺絲的式樣與方向

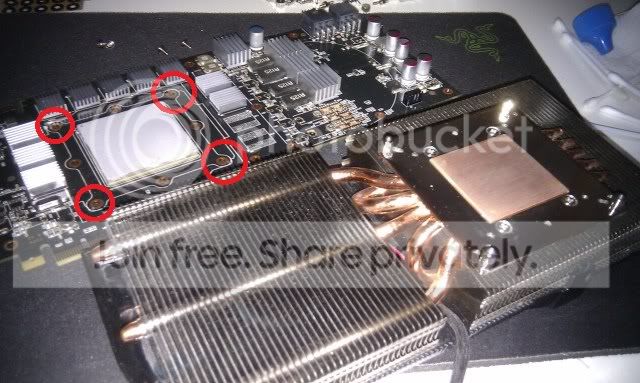

將圖中紅圈位置貼上扣具套裝所附的黑色膠墊圈,並用埋頭螺絲把扣具與ICY cooler 結合

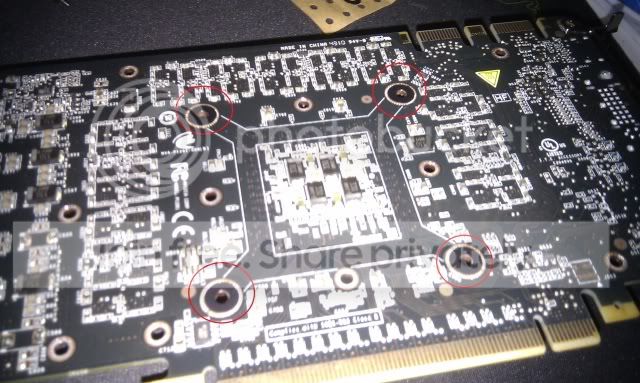

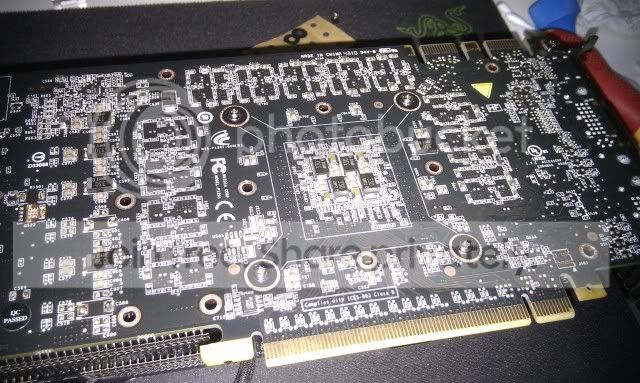

於卡背這四個紅圈所示位置,亦一樣貼上ICY 扣具套裝所附的黑色膠墊圈
將螺絲以對角的方式鎖上
插上卡上的 細 4pin 電源,完成!
由於ICY 原裝附的兩把風扇只用上 Ball Bearing..並未用上 wing 系列的"傳奇"bearing
導致於2000轉全速時...稍有嘈音,而風量及表現亦不佳

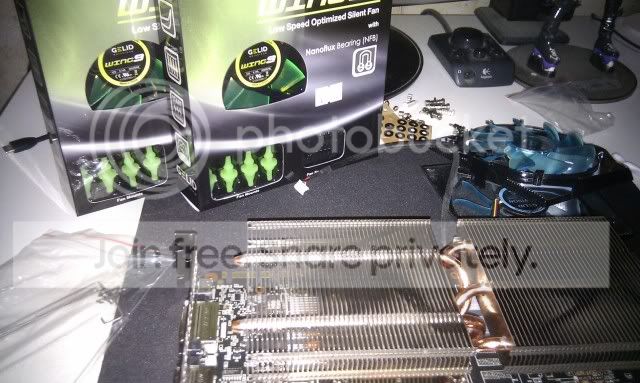

故從 A shop A sir 處購買了兩把 Geild Wing 9 更換之
(若用於ICY,須另購專用彈弓扣一對...圖片中左下角所示)

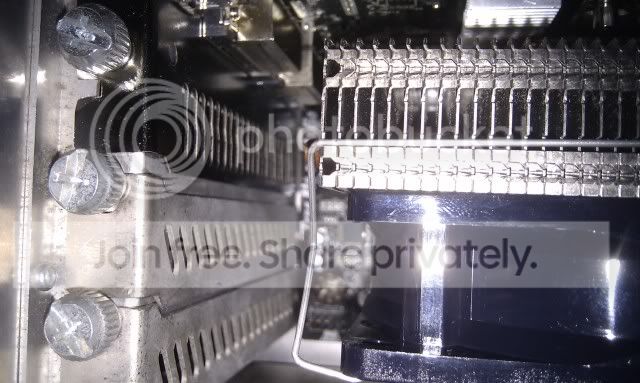

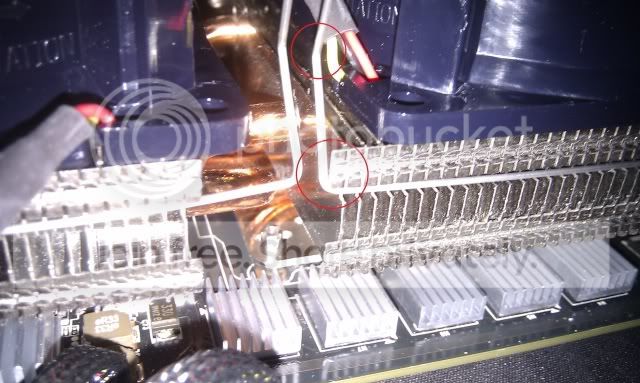

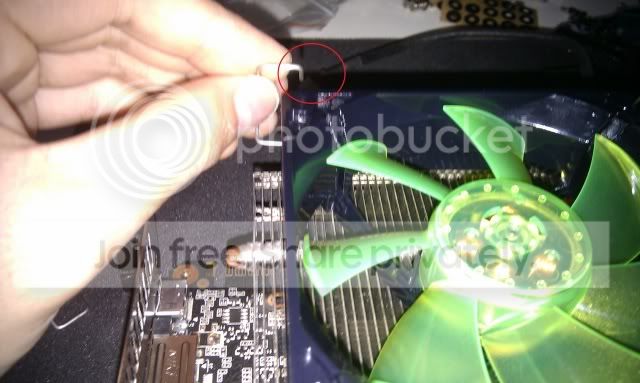

扣具用法如圖..這一邊插入風扇的螺絲孔
另一邊則扣著ICY 鰭片主體這個凹位中

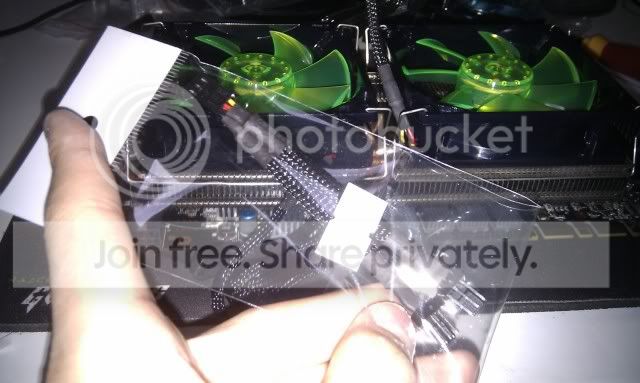

由於使用兩把風扇,小弟另購入了 3 pin 1 開2分插

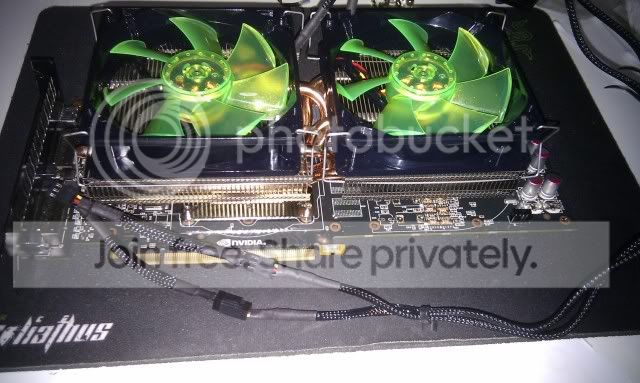

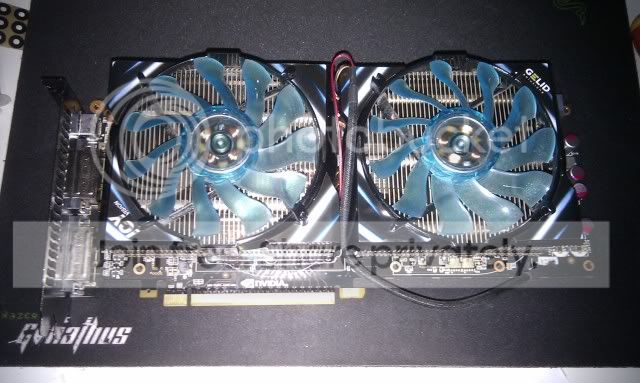

裝上,並綁上索帶,完成

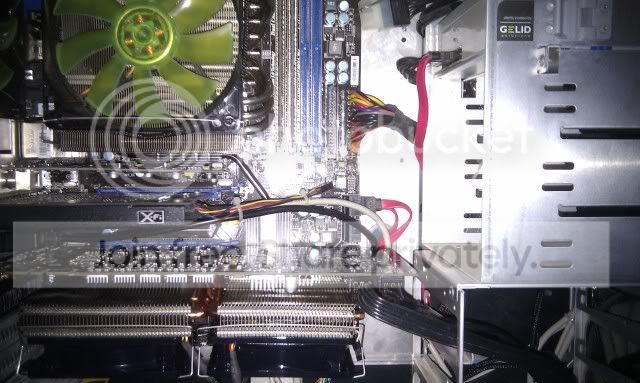

上機圖
顯示卡連 ICY 以及 wing 9 兩把全須要佔四條糟,請注意是否有足夠位置安裝
教學完成 ,如有安裝上或 ICY 產品上的問題,歡迎各位於此向 Tony Sir 查詢(唔好問我 )
嚴正聲明:
此改裝具有一定程度的硬體損壞風險性,而自行改裝或更換散熱器將會導致產品失去原廠保養,請於改裝前自行衡量風險並評估自己有否足夠能力及技術完成,本人和HKEPC 網站以及 HKEPC 管理團隊將不會對任何人進行是次改裝所造成或引致的任何損壞和損失負責 |
