[極多圖]自製全鋁超頻架 (8月16日更新 - 100%完成)

本帖最後由 majai214 於 2010-8-16 17:03 編輯

之前在另一個post都有提過, 因為計劃會升級evga既e762, 而衣塊板又係XL-ATX, 市面上跟本冇一個超頻架可放得下, 就算放到都會有大約1寸突左出黎, 影響外觀, 所以就開始左衣個diy計劃

今次我参考左多方既長處, 選擇左用鋁做主要材料...ok唔講太多, 睇圖啦

買左d鋁條, 又係因為外觀問題, 我用左最煩既方法 - cut 45度角, 咁樣會好睇d, 不過對於只有把cheap cheap鋸既我係一件好難既事...

ok...終於鋸完一條.....

鋸完要打磨一下

完成了一堆....

拉釘出埸

開始將d鋸好既鋁條釘在一起

開始成型了!! 完來有個mid tower咁大....:funk:

不停釘釘釘....

左邊用了一隻lianli唔知叫咩既hdd cage, 可放4隻3.5" hdd
中間有兩個5.25"位放fan controller & dvd writer, 夠曬用了~

另一主角出埸 - aluminipc既舊款超頻架!
一般diy超頻架, 多數人會用亞加力板放最上面, 再上銅柱同mb, 今次用左aluminipc塊鋁板, 成本係會高好多, 點解仲要用? - 又係外觀問題...

開始度位從新裝銅柱

上銅柱, 後來換了25mm高的銅柱, 咁樣會比較通風

主角出埸! evga e762!! (一日都係衣塊ma煩野, 搞到我咁大工程!!)

另一part - 隻fan controller係用blue led, 外觀問題....完全唔襯色!!!
一於換曬佢!!

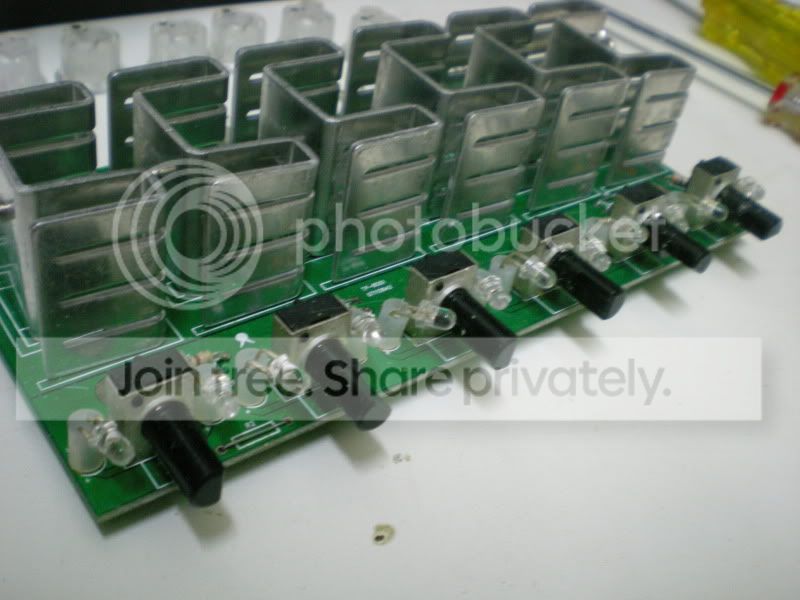

拆拆拆!

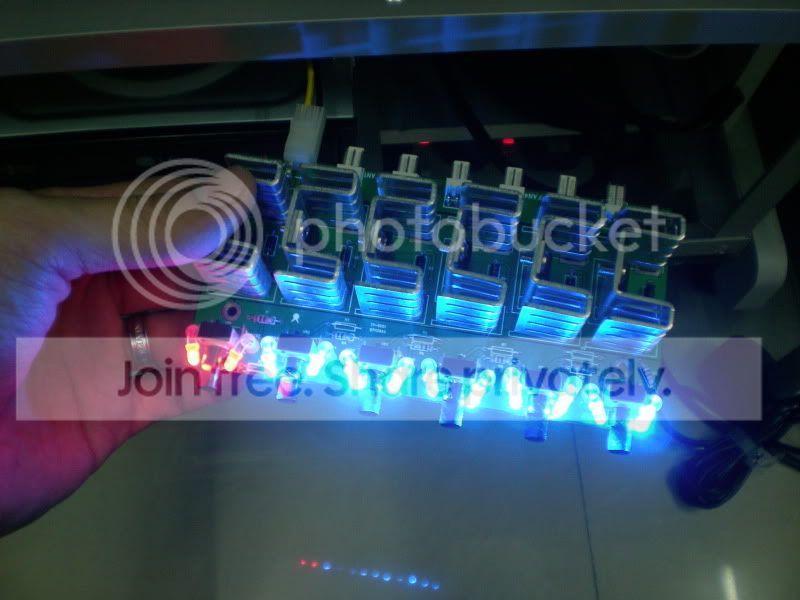

先換一粒試下先....唔錯wor!

換曬!

暫時搞左咁多, 最近忙d, 有時間再搞....
thx

1

0

majai214

進階會員

Rank: 3 Rank: 3 Rank: 3

2^#

發表於 2010-2-2 02:27 | 只看該作者

本帖最後由 majai214 於 2010-8-16 17:06 編輯

新年後又黎開工~
3月1日

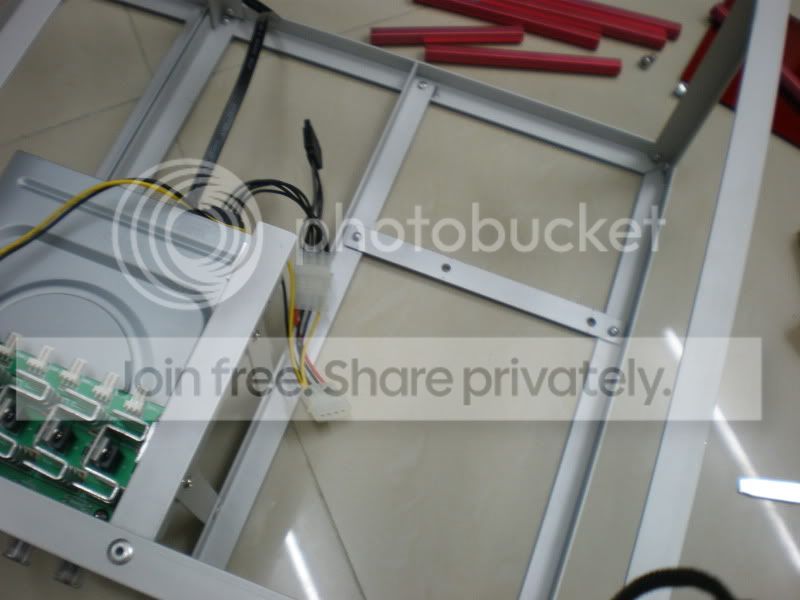

開始加個位放火牛

裝上完本aluminipc固定火牛果幾碌野

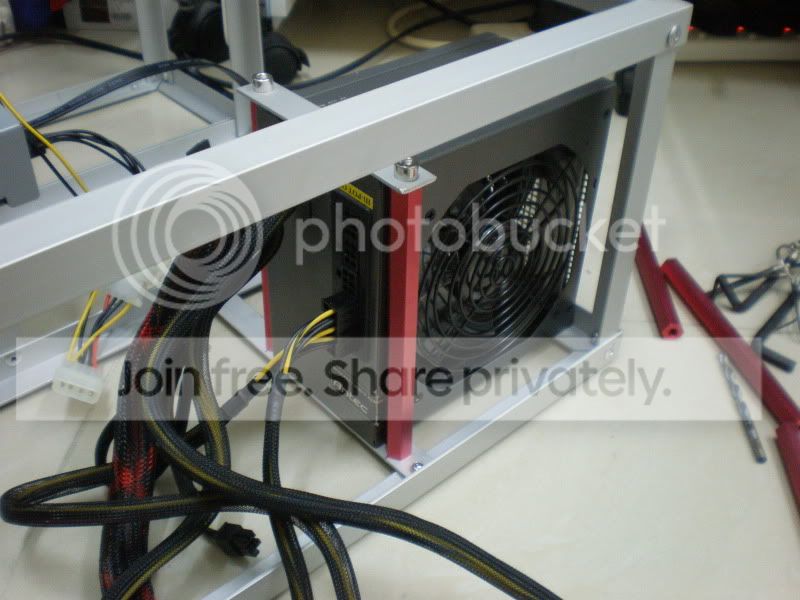

加條野係上面夾實隻牛牛...

暫時係咁多....weekend再黎!
--------------------------------------------------------------------------------------------------

3月7日再update...
衣兩碌野係原本aluminipc固定火牛既其中兩碌

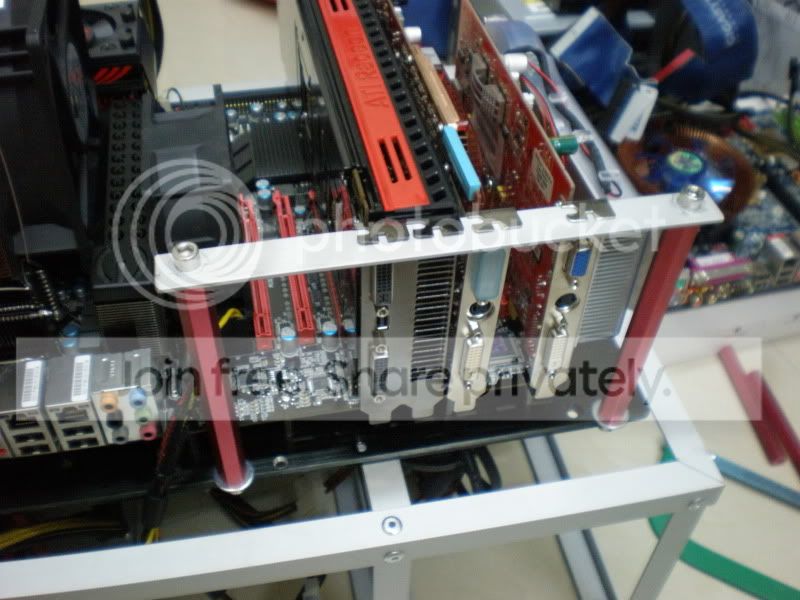

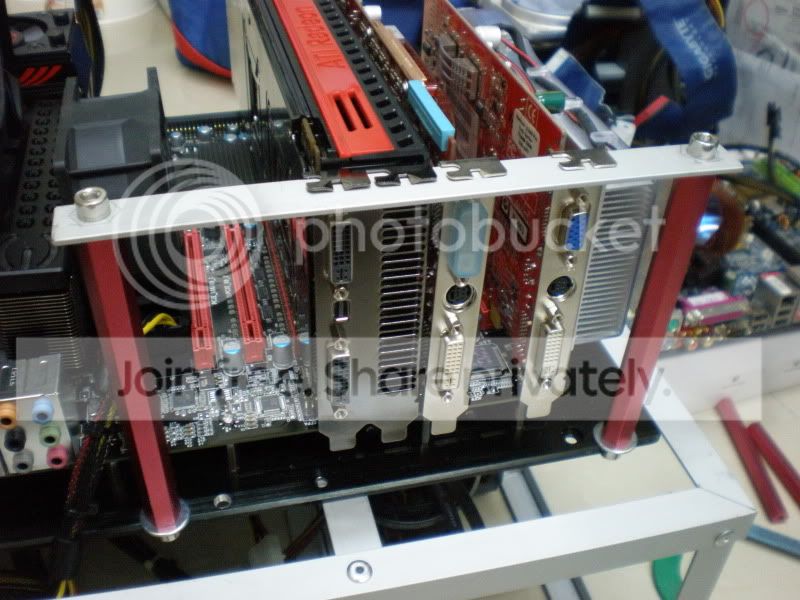

因為塊板比我升高左, 所以固定插卡個架都要改一改....

做法都係同aluminipc既一樣, 只係改一改位就ok了

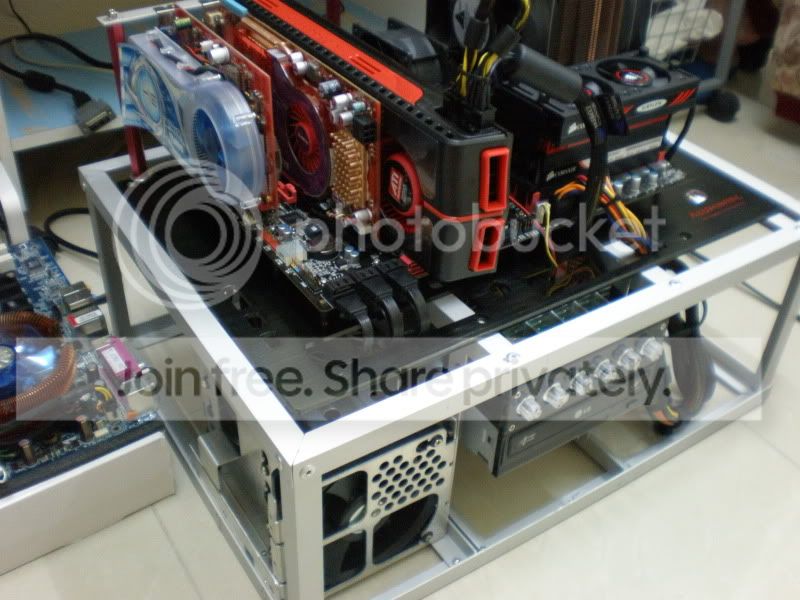

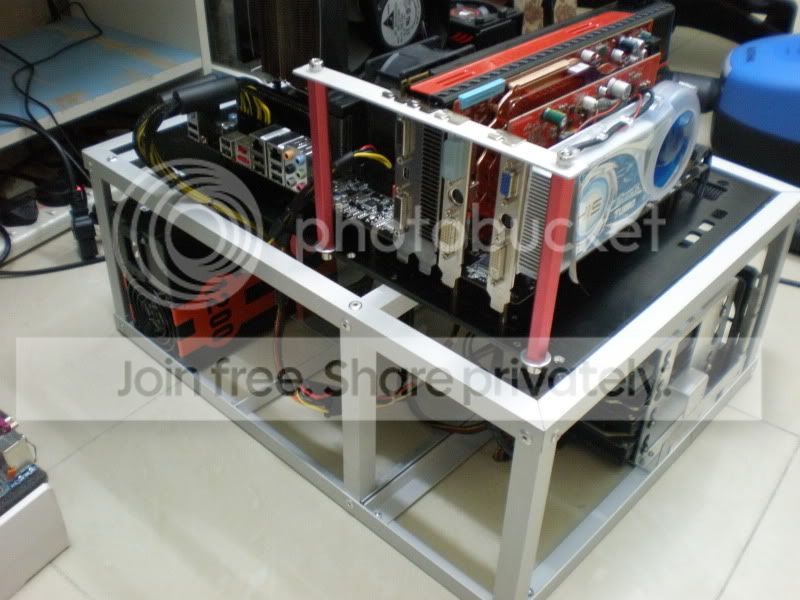

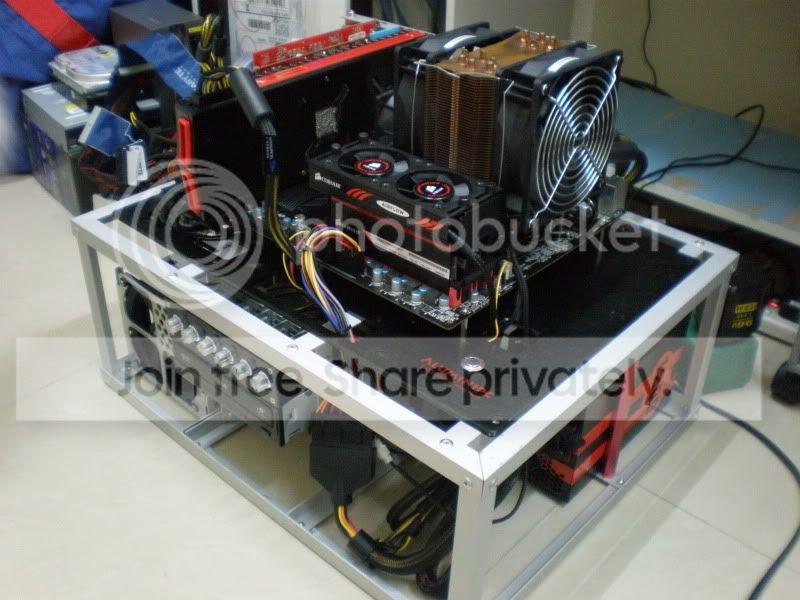

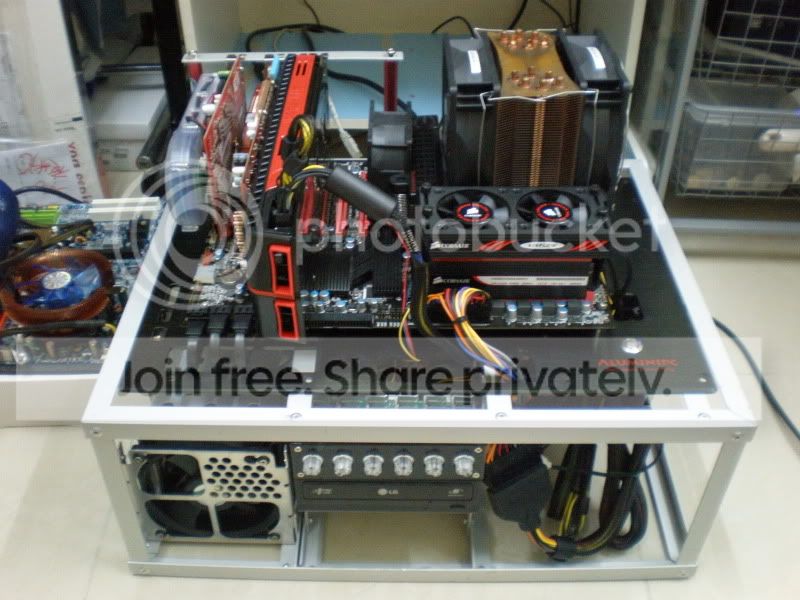

其實到衣到已經完成左7成左右, 先黎個半成品總結

TOP

majai214

進階會員

Rank: 3 Rank: 3 Rank: 3

3^#

發表於 2010-2-2 02:27 | 只看該作者

本帖最後由 majai214 於 2010-8-16 21:36 編輯

3月13日

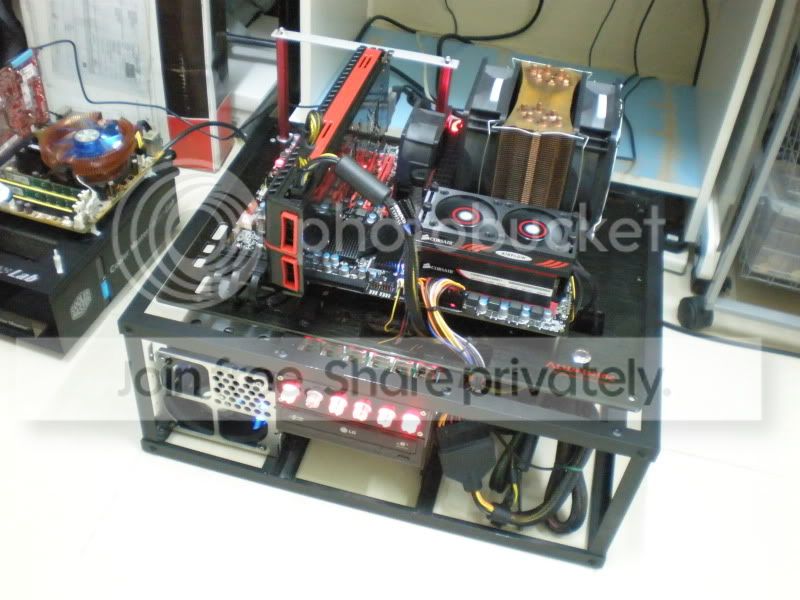

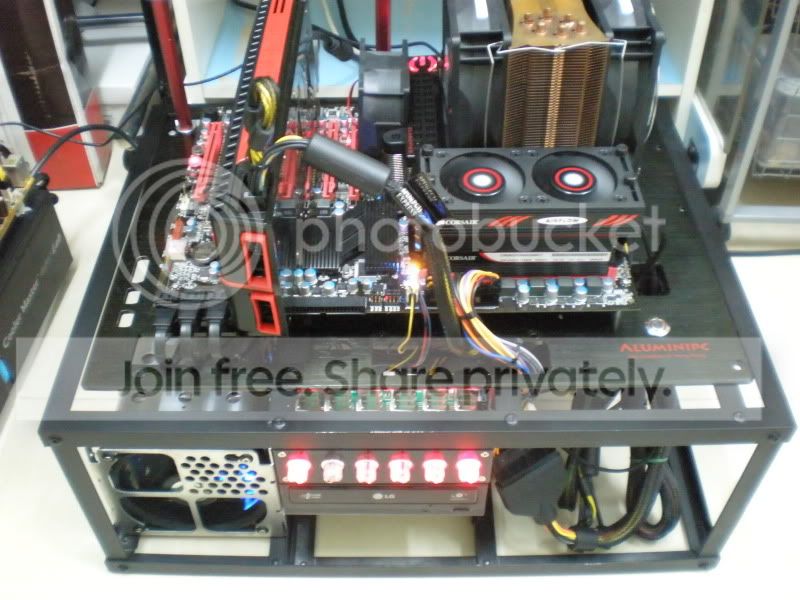

今日有時間噴下色, 不過只係噴左一層, 遲d噴多層再噴光油

果然如asir所講, 鋁係好難上色, 雖然上到, 不過都好易比d包多蛇網既線刮花, 噴埋光油應該會好d

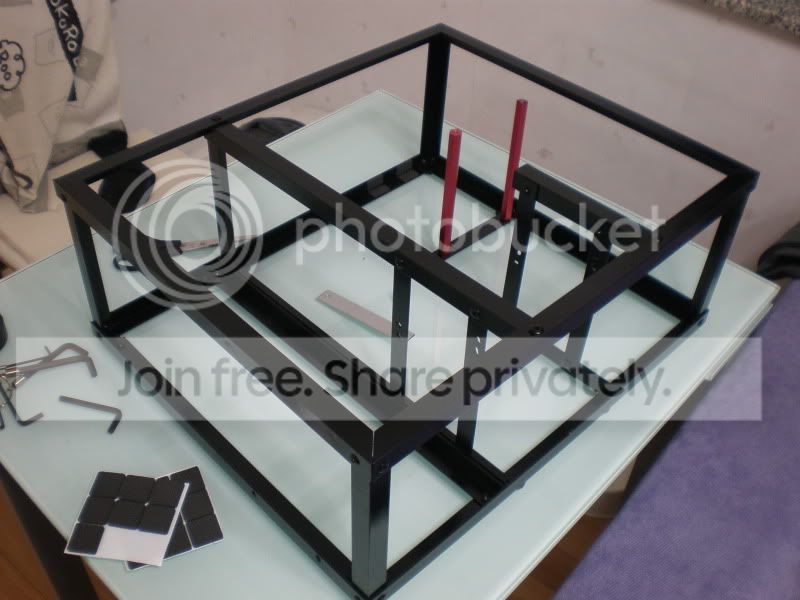

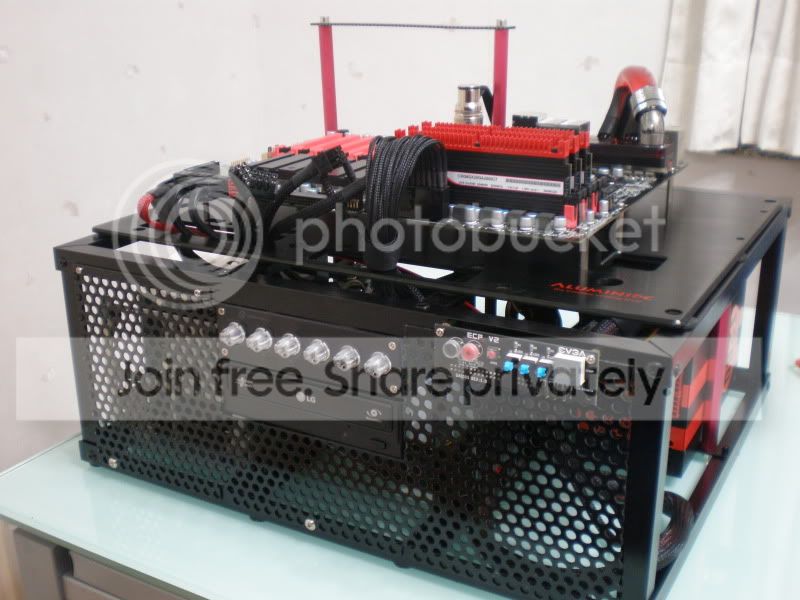

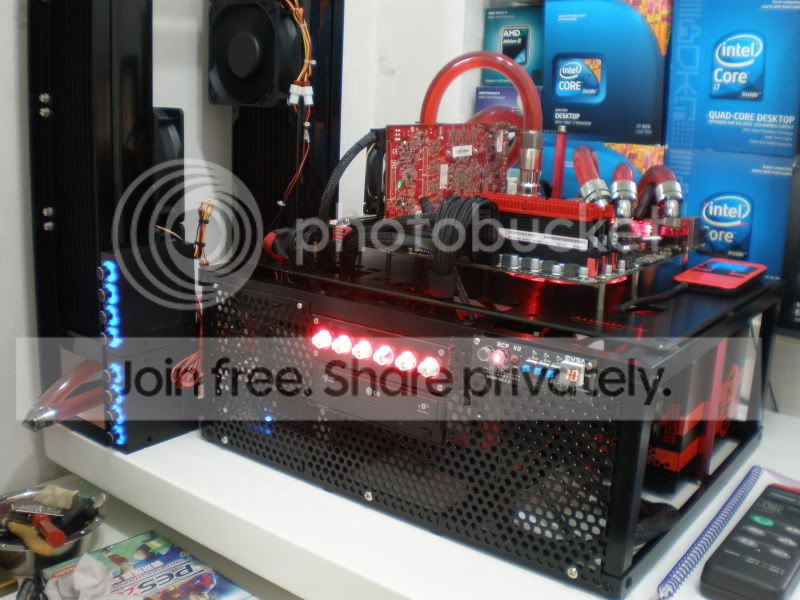

8月16日, 對上一兩個星期再搞左一輪, 等左半年終於完成了
早排有人比左個"令梳"我, 不過有差唔多=冇, 結果要用埋電鑽先搞得掂, 最後終於上到把12cm風扇上去

應該唔會有人會估到用電鑽圍住衣個12cm直徑圓形狂鑽有幾辛苦!! 塊鋁板有5mm厚, 我都唔記得鑽左幾多個小孔先完成一大圈, 我一定唔會再試多次!!!
