[開箱] CM Focus Group 試用活動 - CM 690 II Advanced (多圖)

本帖最後由人中之龍於 2010-4-21 08:10 編輯

首先非常感謝CoolerMaster同HKEPC贈送出CM 690 II Advanced機箱作測試

CoolerMaster CM 690 II Advanced試用會上，多位高手提出各種改善意見，更令小弟對機箱知識獲益良多

CoolerMaster CM 690 II Advanced係承繼之前大賣既CM 690新一代改良產品，CM 690相信不用多介紹了，大家比我更熟識
新一代CM 690 II，內外都全黑化，啞黑色內籠既機箱，相信吸引到不少用家都想買隻使用一下
而Advanced版本更係CM 690 II系列既頂級版本，擁有VGA Holder同External SATA Dock，令一眾玩家更為著迷

廢話少講，先睇睇CoolerMaster CM 690 II Advanced包裝箱先

詳細規格

鋼水十足，機箱連包裝重量有成12KG，機箱淨重都有成10KG

User Manual及VGA Holder Manual，更有繁體中文/簡體中文版本，十分照顧大中華地區用家

包裝箱背面，更有詳細機箱功能介紹圖

Close Up，機箱正面、內籠及背面介紹圖

詳細功能圖1: 2.5" and 1.8" HDD or SSD adaptor，方便大家在機箱內安裝Notebook/Netbook HDD/SSD

詳細功能圖2: Top HDD dock，方便大家使用3.5" SATA HDD，連裸族都慳返唔駛買

詳細功能圖3: Accommodates top or bottom radiator installation，已預留冷排安裝位置，方便水冷用家使用

詳細功能圖4: Stabilized with rubber stand，特大防滑膠腳，放置機箱不易走位

詳細功能圖5: 7+1 expansion slots，方便安裝例如USB slot / IEEE1394 slot...etc.，慳返一條插槽位安裝PCI-E/PCI擴充咭

詳細功能圖6: Rear retaining hole for water cooling，預留水冷出入水喉位，方便水冷用家使用

詳細功能圖7: CPU retaining hole for easy cooler install，方便大家安裝同更換有背板heatsink，唔駛下下成塊板起出來換heatsink

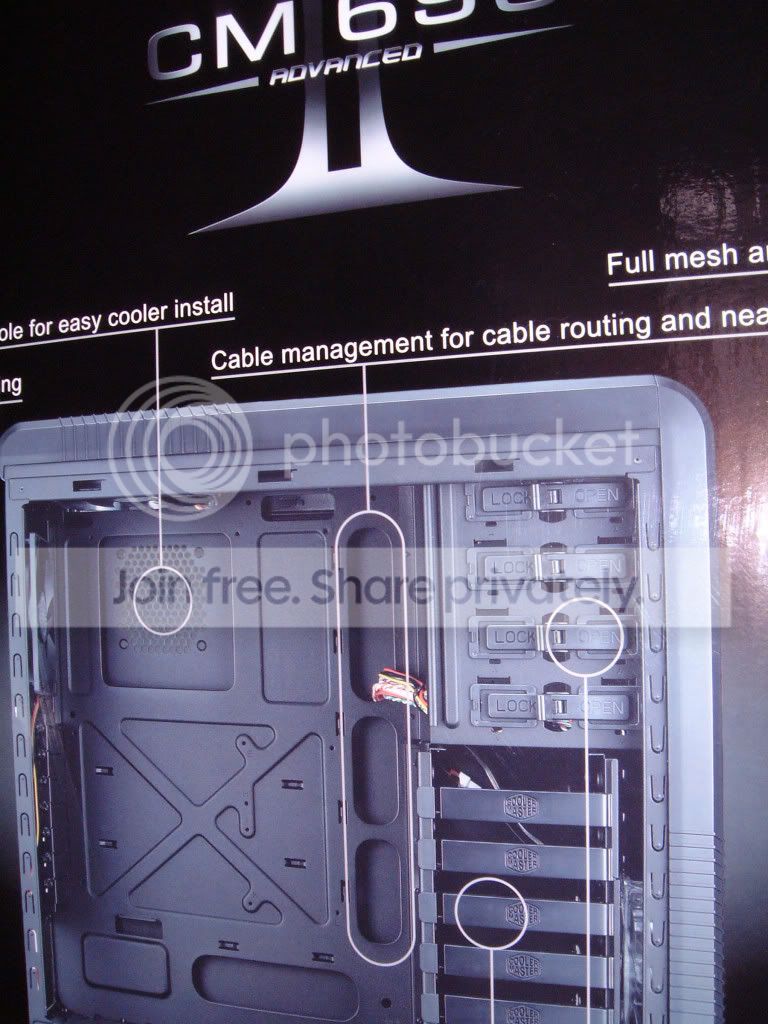

詳細功能圖8: Cable management for cable routing and neatness，機箱背板頂留位置，方便大家更容易執線同走線，大大增強機箱內部散熱能力同更令線材簡單整潔

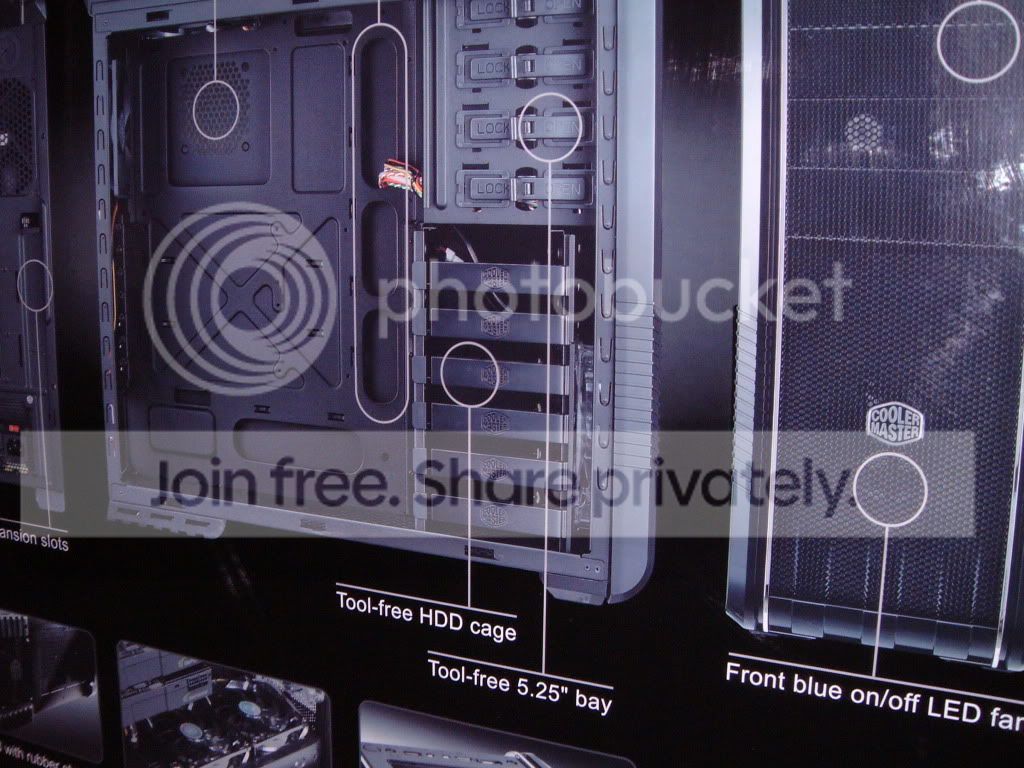

詳細功能圖9: Tool-free HDD cage，免工具安裝既硬碟架，連螺絲批都唔使用，又唔會好似傳統機箱咁，好易刮花曬HDD兩側
詳細功能圖10: Tool-free 5.25" bay，免工具安裝既5-1/4"位，安光碟機so easy

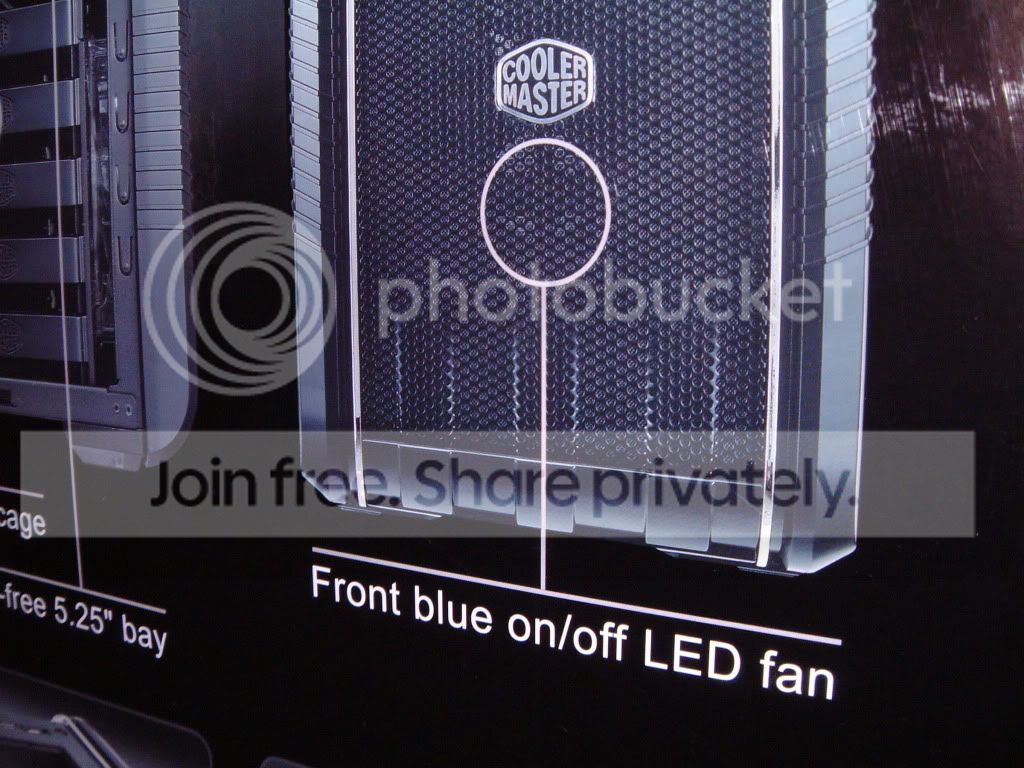

詳細功能圖11: Front blue on/off LED fan，即使夜深，大家要掛機，都唔會因為LED風扇既光，受到騷擾

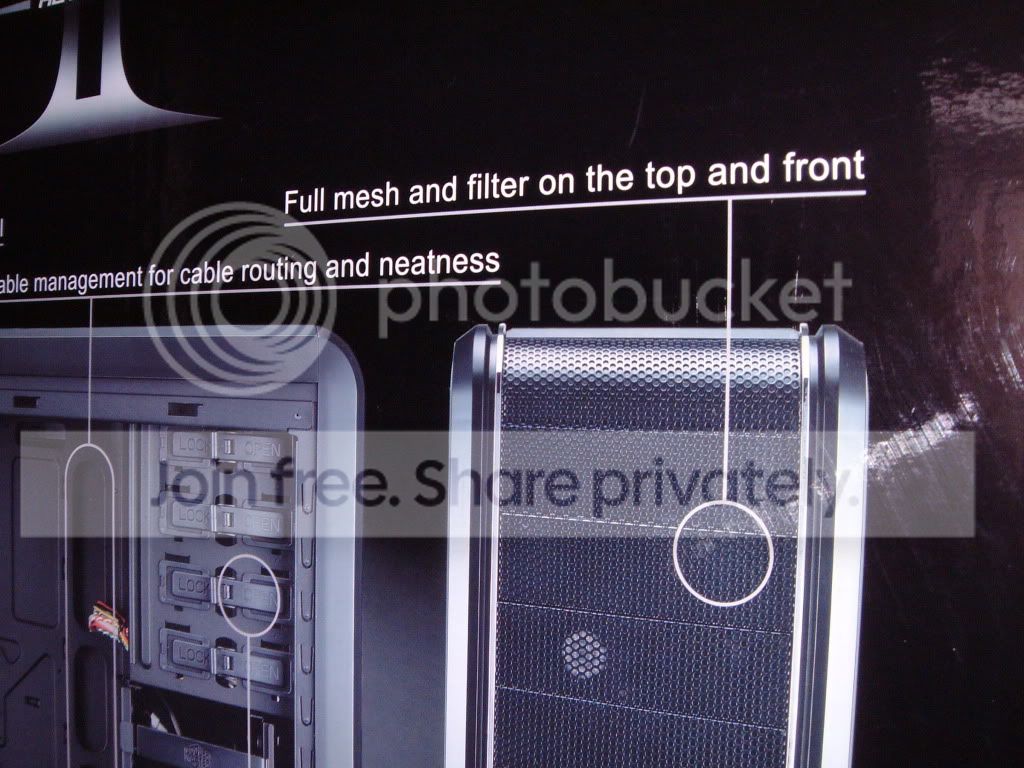

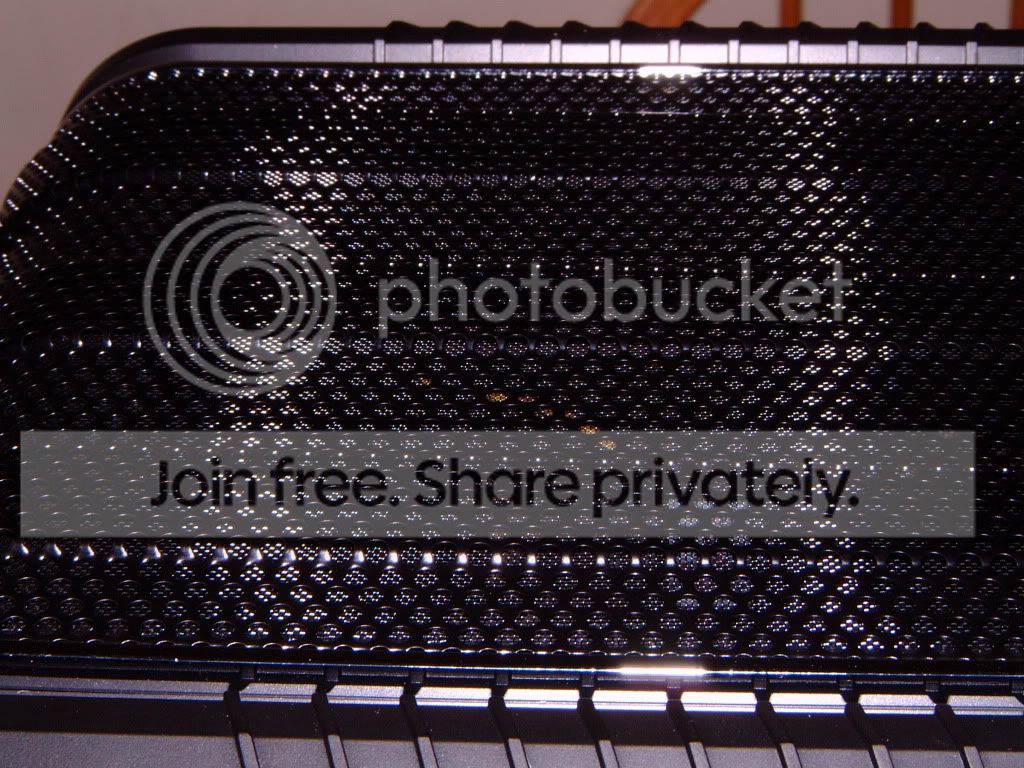

詳細功能圖12: Full mesh and filter on the top and front，時尚網狀面板，更令散熱一流

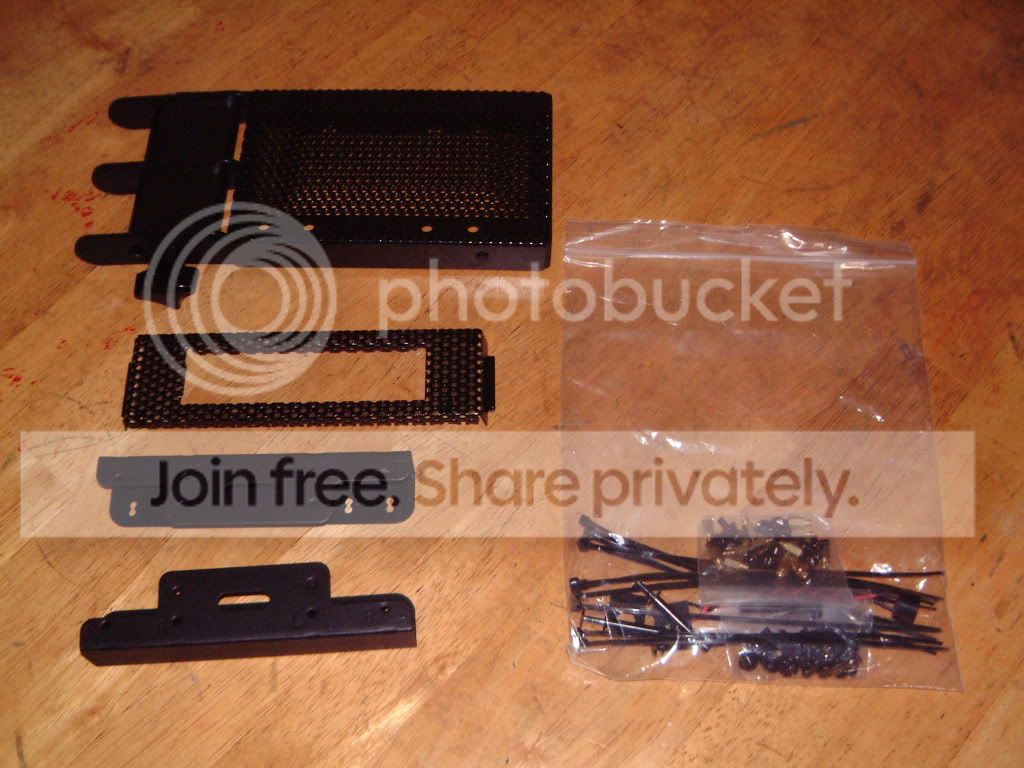

所有附件一覽，包括，VGA Holder、Floppy Drive面板、3.5"轉5.25"安裝轉架及螺絲包

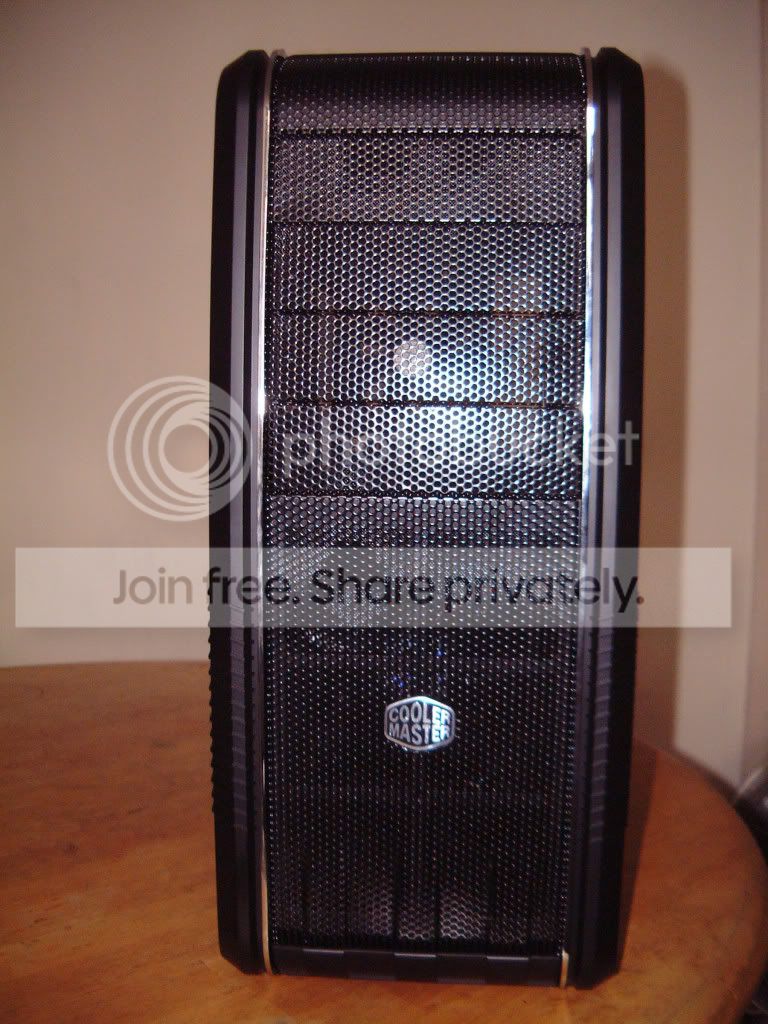

機箱正面圖，十分簡潔

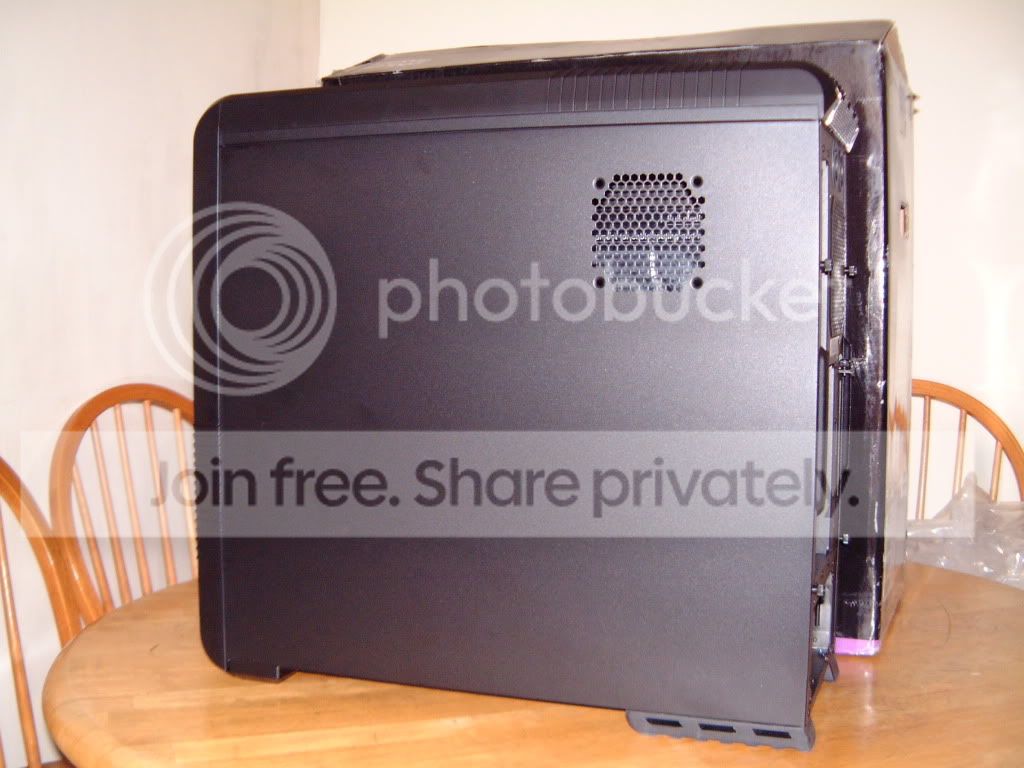

機箱側面圖一: 近CPU socket位置，仲預留位置，可以加多把8CM風扇

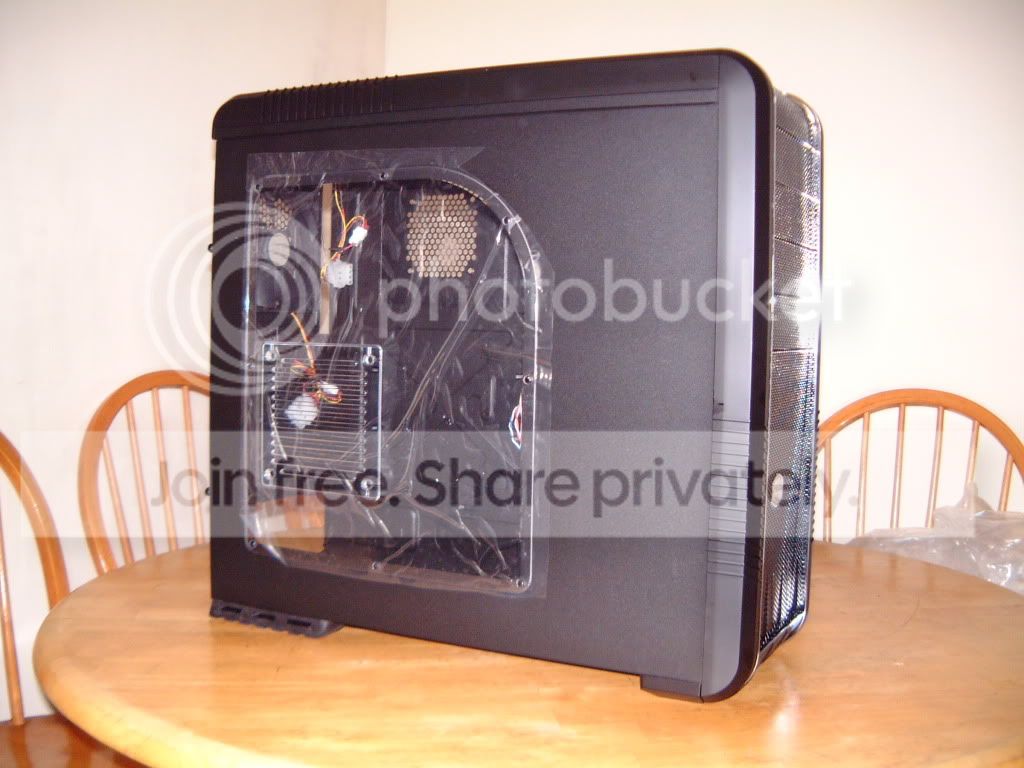

機箱側面圖二: 透明側板，更在透明側板上預留12CM風扇安裝位置

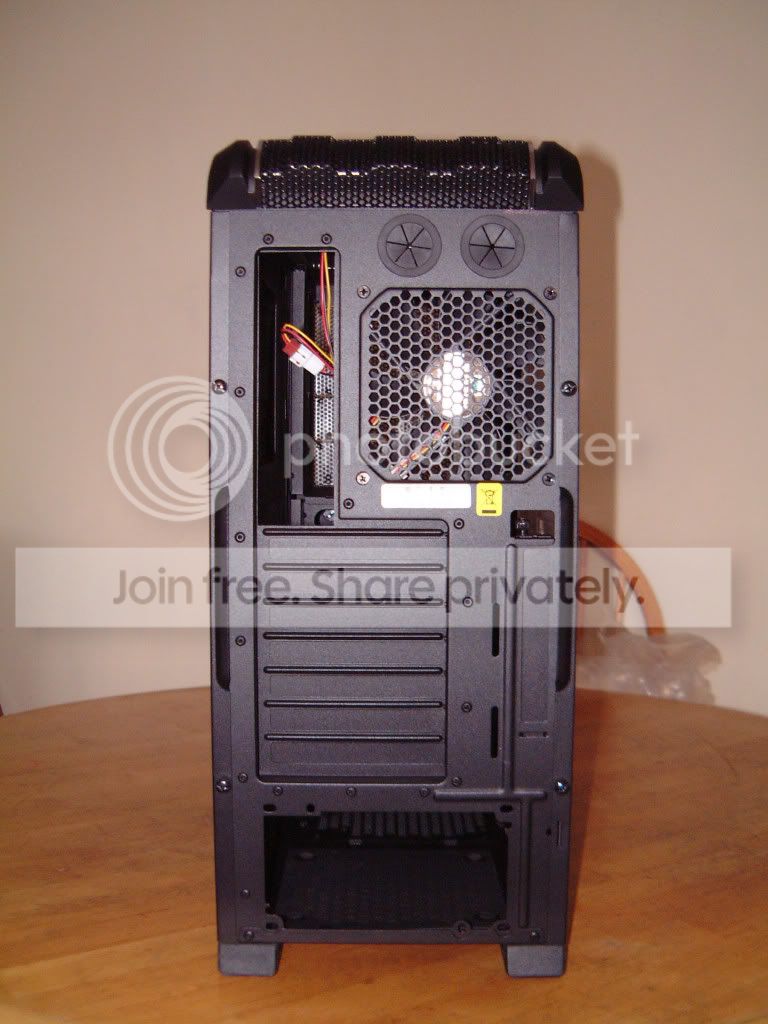

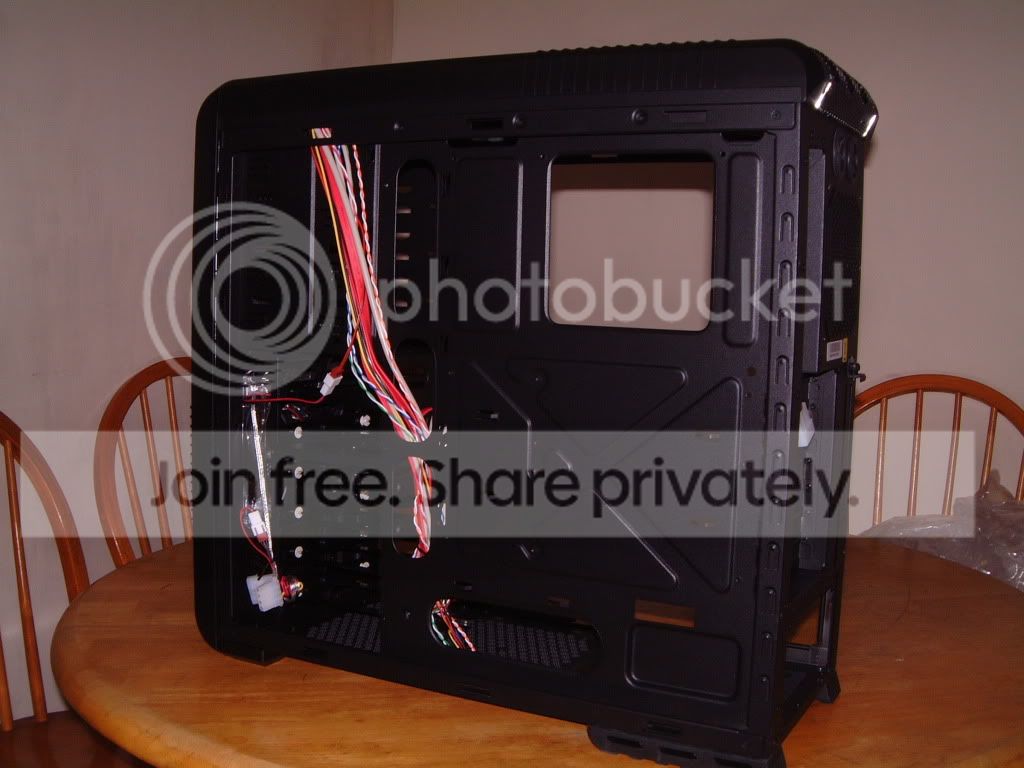

機箱背面圖: 見到係火牛裝係機箱底部，有一把12CM風扇，機箱細節亦都一絲不苟，連機箱螺絲都係全黑化

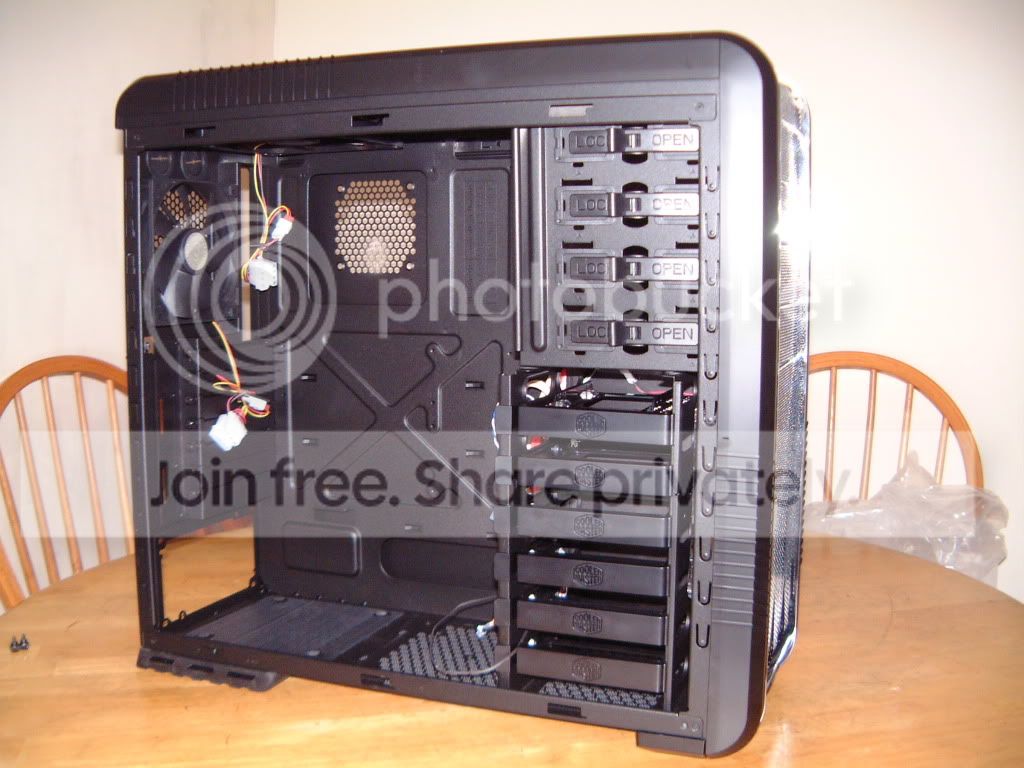

機箱內籠圖

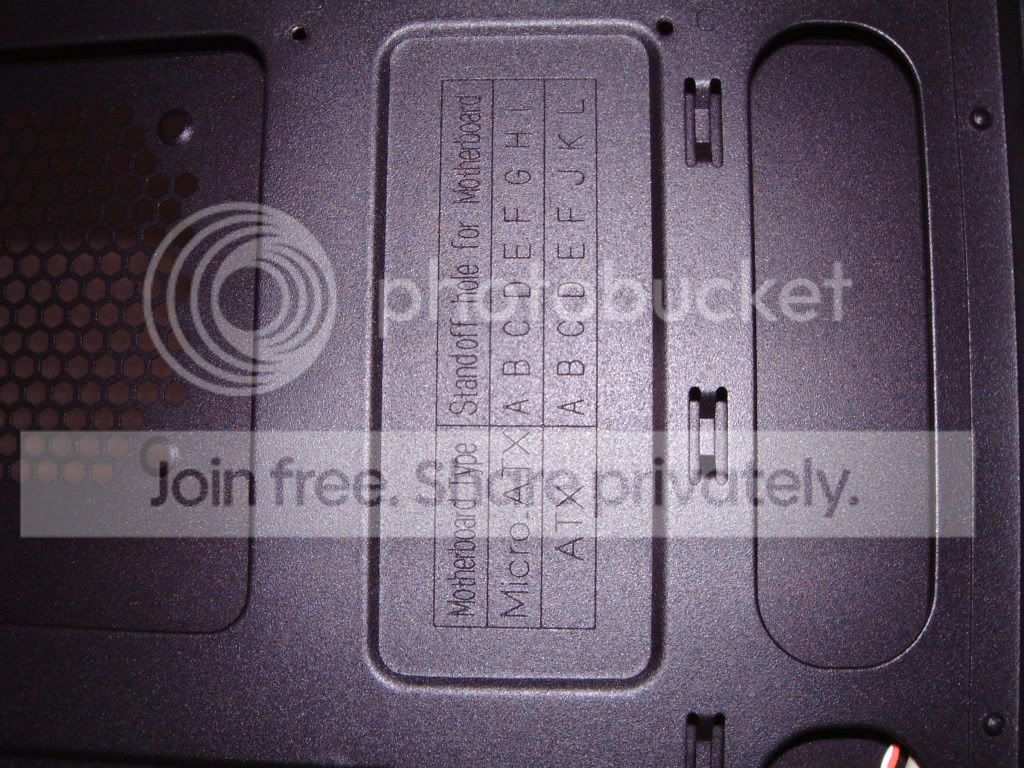

銅柱安裝位置一覽，機箱背板銅柱位都編有英文字母，即使新手都唔會安錯銅柱

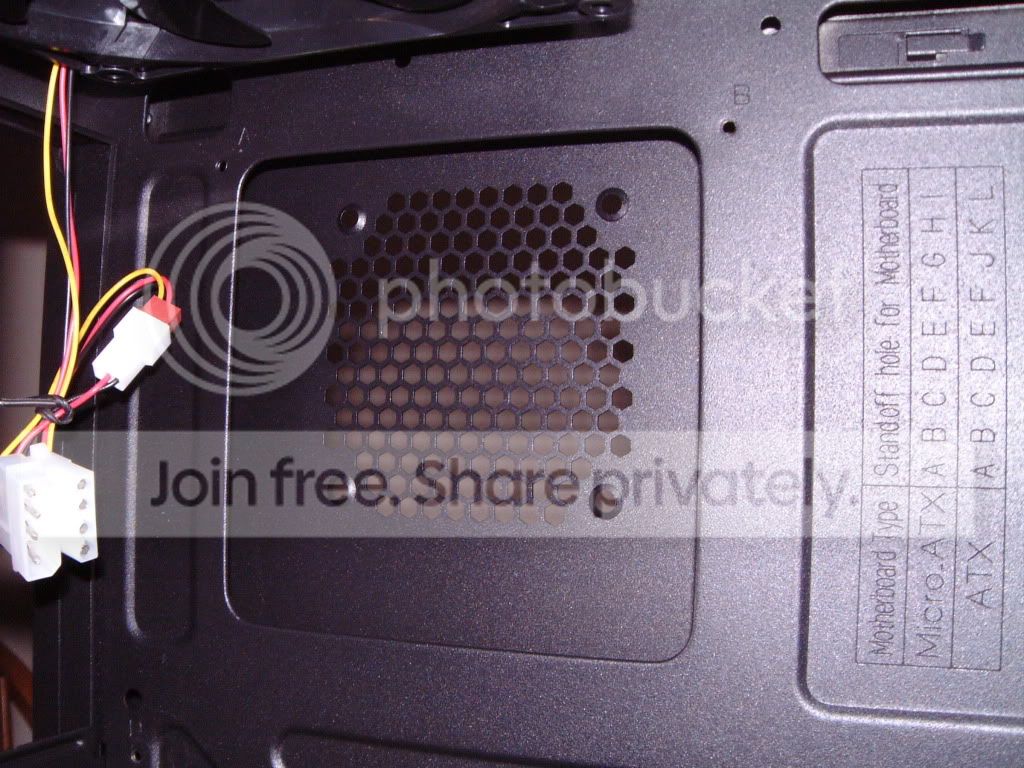

所有銅柱位均編有字母，另外亦設計到有位落索帶，方便走線

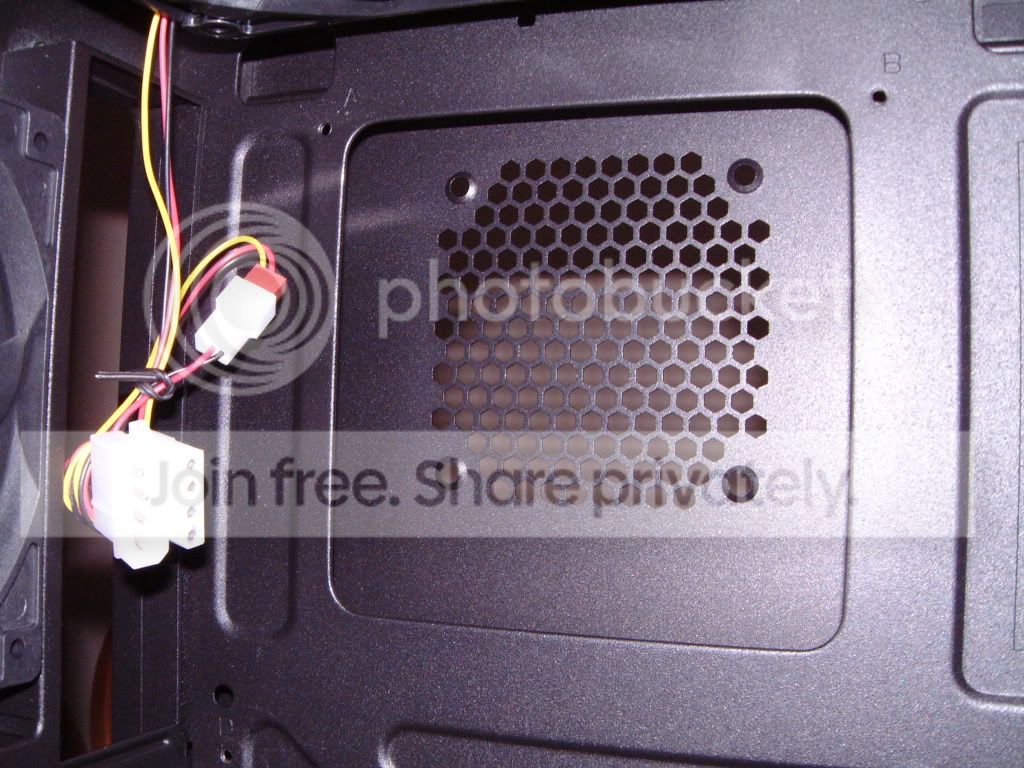

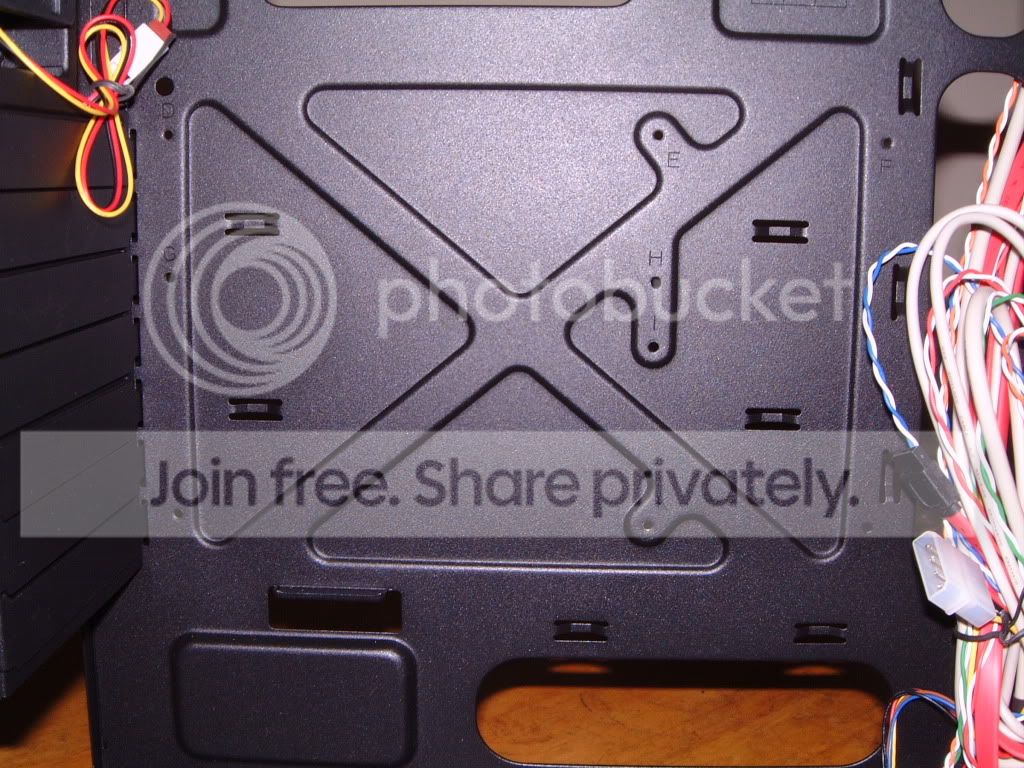

CPU socket後方開孔圖1，方便更換有背板既heaksink

CPU socket後方開孔圖2

機箱鐵片一覽，全部鐵片均黑化，並附上手擰黑化螺絲，質感同實用性都係一流

HDD架+ 2.5" and 1.8" HDD or SSD adaptor 圖1，可以連體同分體，實用又方便的設計

HDD架+ 2.5" and 1.8" HDD or SSD adaptor 圖2

VGA Holder圖1，減少PCI-E插槽負荷，令安裝大型長身VGA Card更穩固

VGA Holder圖2

機箱頂Panel一覧，左起: 風扇LED開關、eSATA插口、USB插口1、headphone插口、MIC插口、USB插口2、Reset制(上方有HDD LED及Power LED)、Power制

Panel之後，就係External SATA dock，有塊蓋保護，方便不使用時蓋上

External SATA dock插口一覧

機箱移除所有側板一覧

機箱移除前方面板一覧，HDD Tray位置更有一把14CM 1200 RPM 19dBA藍色LED風扇，係上下可調位置的，亦附有12CM風扇安裝孔，十分實用的設計

機箱移除頂部面板一覧，均有預留安裝風扇位置，跟箱為14CM 1200 RPM 19dBA風扇，亦附有12CM風扇安裝孔

機箱底部一覧，均有安有隔塵網，防止火牛變做成吸塵機，亦有預留位置安裝風扇

螺絲包，除左銅柱外，所有都係黑化螺絲

特大防滑膠腳一覧

所有邊位，都有包邊設計，不像平價機箱會界手，以血砌機

機箱頂蓋一覧

基於我把卡尺準繩度較低，可以睇到側板最薄位置少於1MM，根據外國website資料表示，應該有0.7MM厚，用料上乘

上機圖，我呢個執線白痴都有唔錯既效果

用開G牌箱比較圖

使用意見:
1. Power LED及HDD LED同樣為紅色，建議下次改版，兩粒LED，改為不同顏色，使用時更容易分辦出來
2. Panel按鈕比較細小，由其係風扇LED同Reset按鈕，手指頭比較大既用家，使用上會有困難，建議下次改版時改大按鈕size
3. External SATA Dock同eSATA的SATA cable都係紅色的，安裝時難以分辦，建議加上label同用不同顏色SATA cable，安裝時更容易分辦
4. 全個機箱都有黑化，但唯獨機箱風扇Molex 4-pin同風扇3-pin插頭，不是黑色的，建議改用黑色插頭
5. 建議螺絲包附上適量黑色風扇螺絲，因為香港PC DIY零售市場，比較難找到黑色風扇螺絲買
6. 如果機箱的執線機箱背板留位，建議下次改版時，間格可以設計成可調上下/左右方式，相信執線效果會更理想

用後一星期補充:
用左大約一星期，即使夜間使用，用返原裝跟箱風扇都十分寧靜，雖然轉速比較低，風力都有一定水平，但本身屋企有養貓，機箱比較吸貓毛，不過都唔算好嚴重，可以接受到

後感:
用過CoolerMaster的機箱，先發覺天外有天，人外有人，加入好多要以前要專業Case Modder先做到的新元素，一般End User現在都可以享用到，真係不俗，
各位版友，小弟如有錯漏，歡迎指正，多謝指教！！
