GELID Icy Vision Rev. "3" + 6950 2GB

本帖最後由 choi_b 於 2011-3-2 05:56 編輯

見而家 Icy Vision 仲未 support HD69xx series o既卡, 又唔想睇住張6950 日日發高燒, 成日驚 mod 左做 6970 之後會熱到縮. 等唔切新版Icy 出之下, 就買左 Rev. 2 返黎執執佢

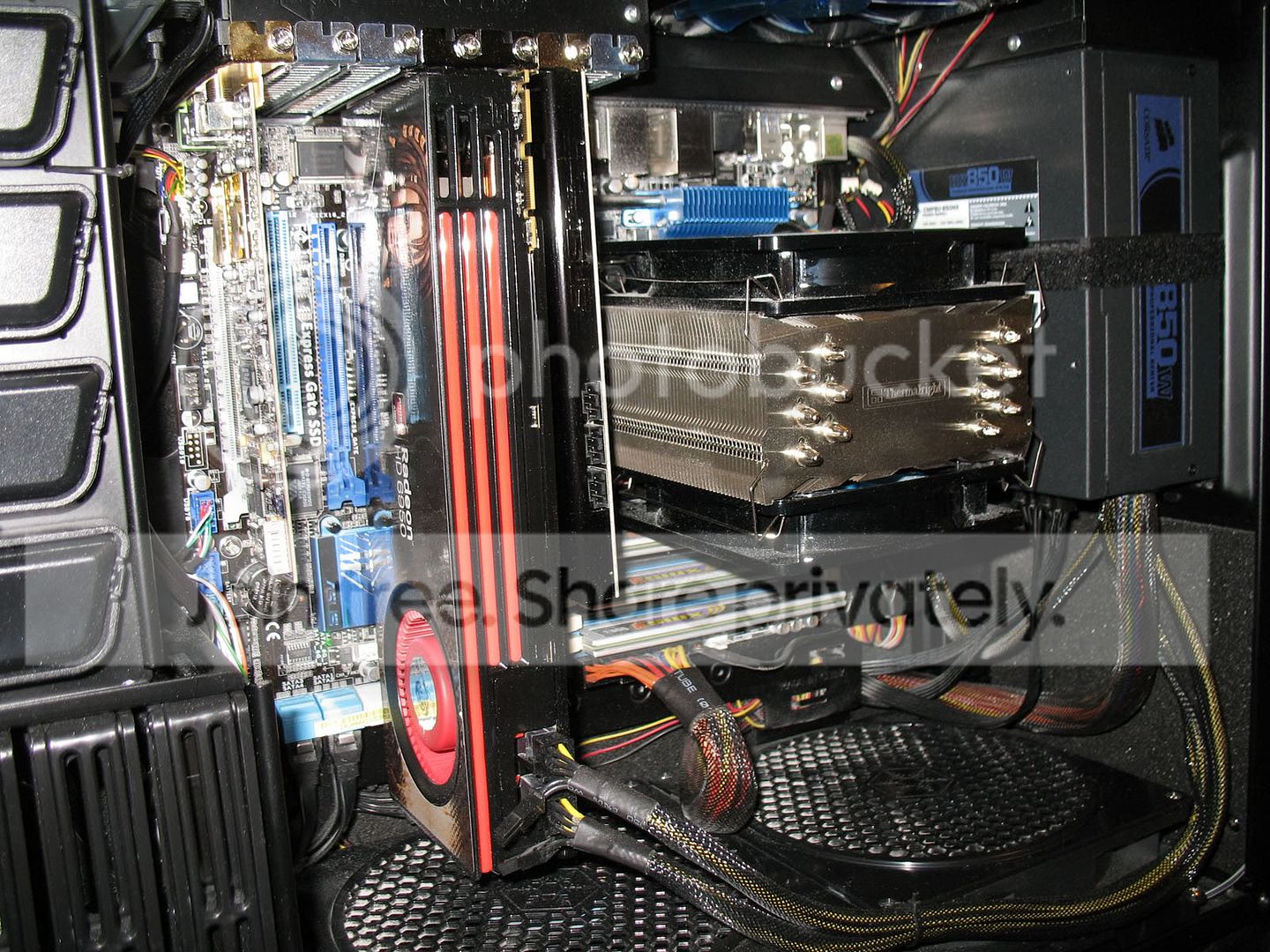

先黎張換之前o既相留為紀念先

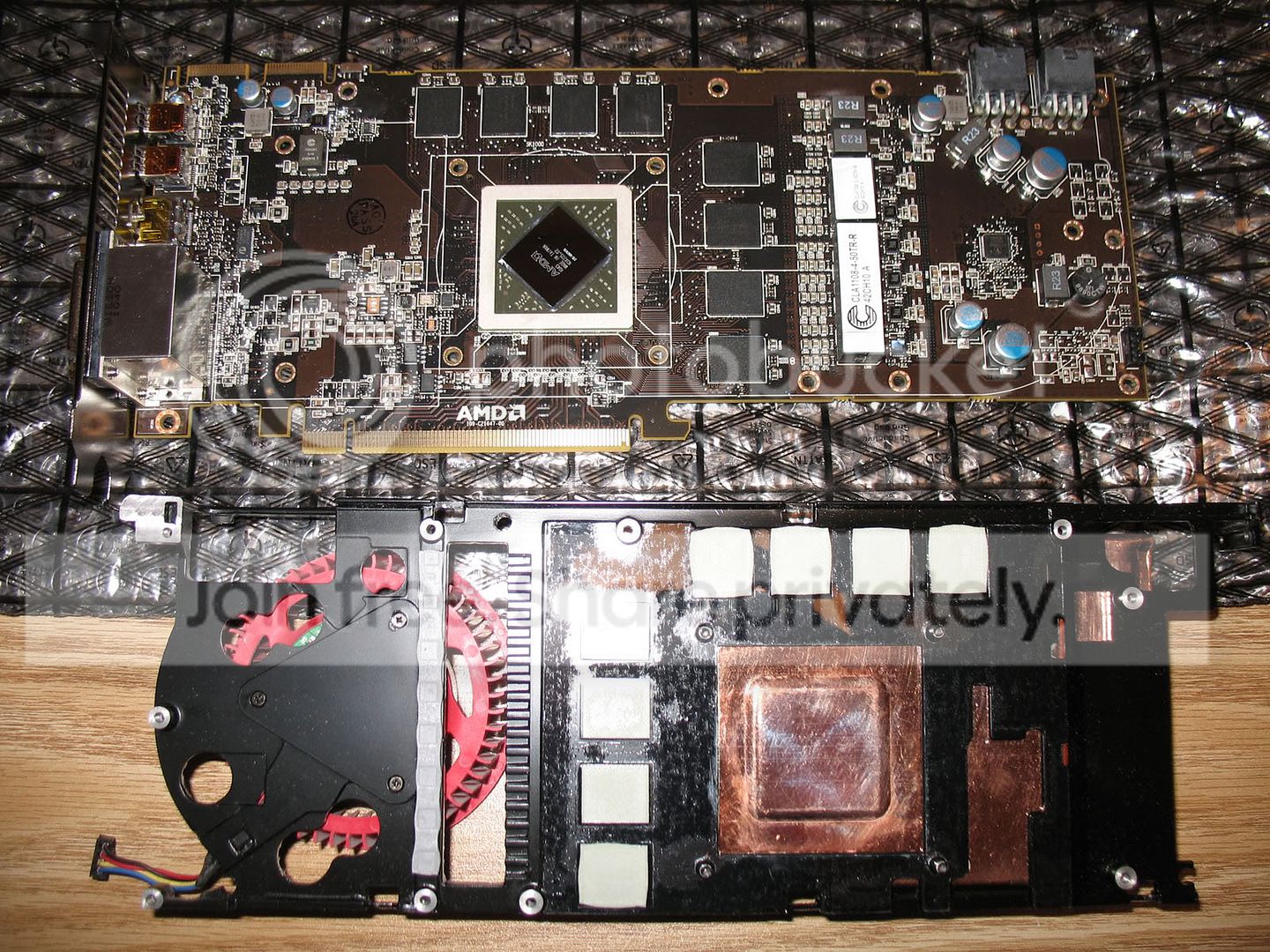

拆原裝 heatsink

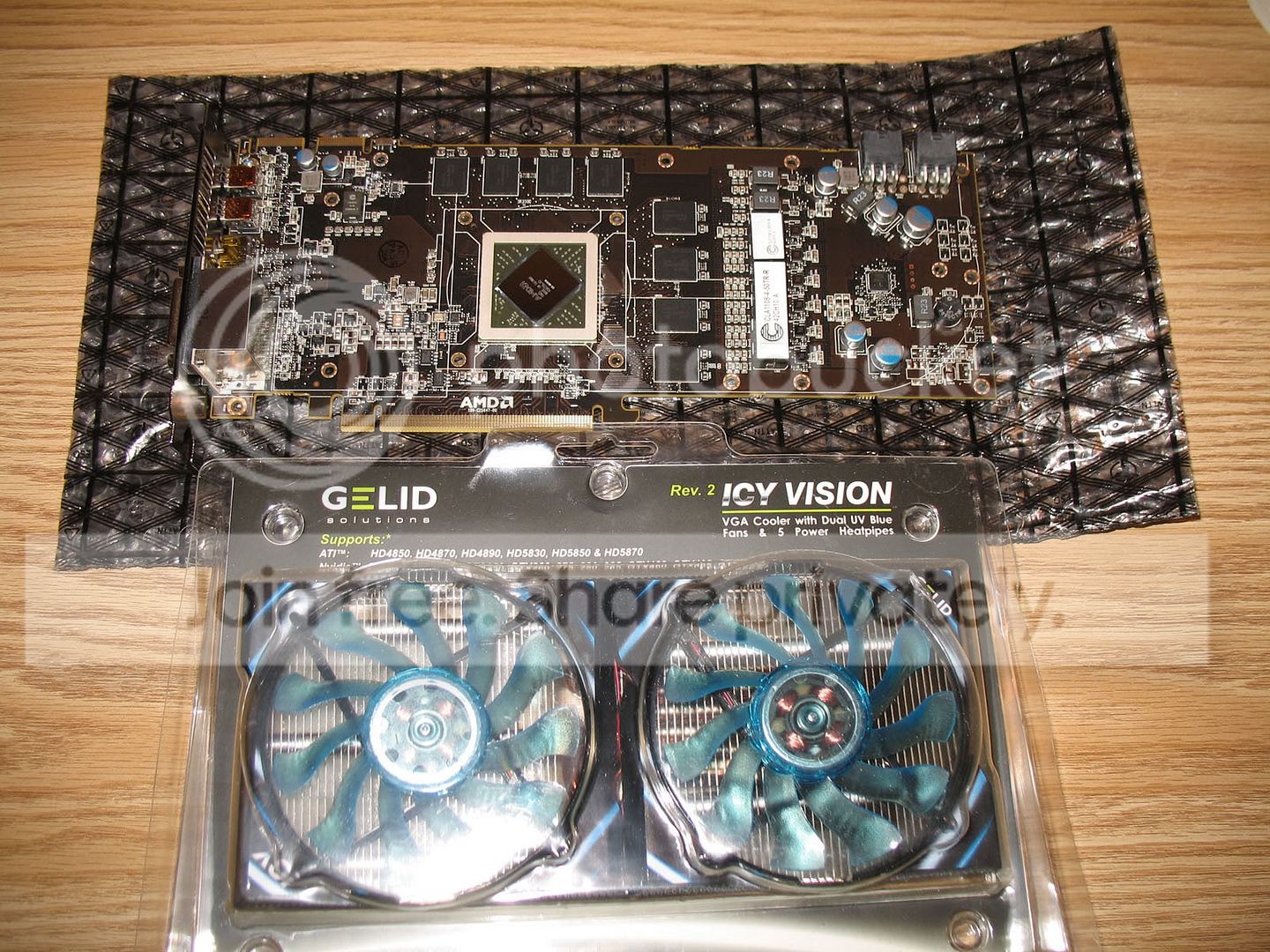

Icy Rev. 2 出埸

弊! 長條 VRM heatsink 頂住電容添

無有怕, 只要將頭3塊鱗片磨入少少就可以

磨完之後變成咁

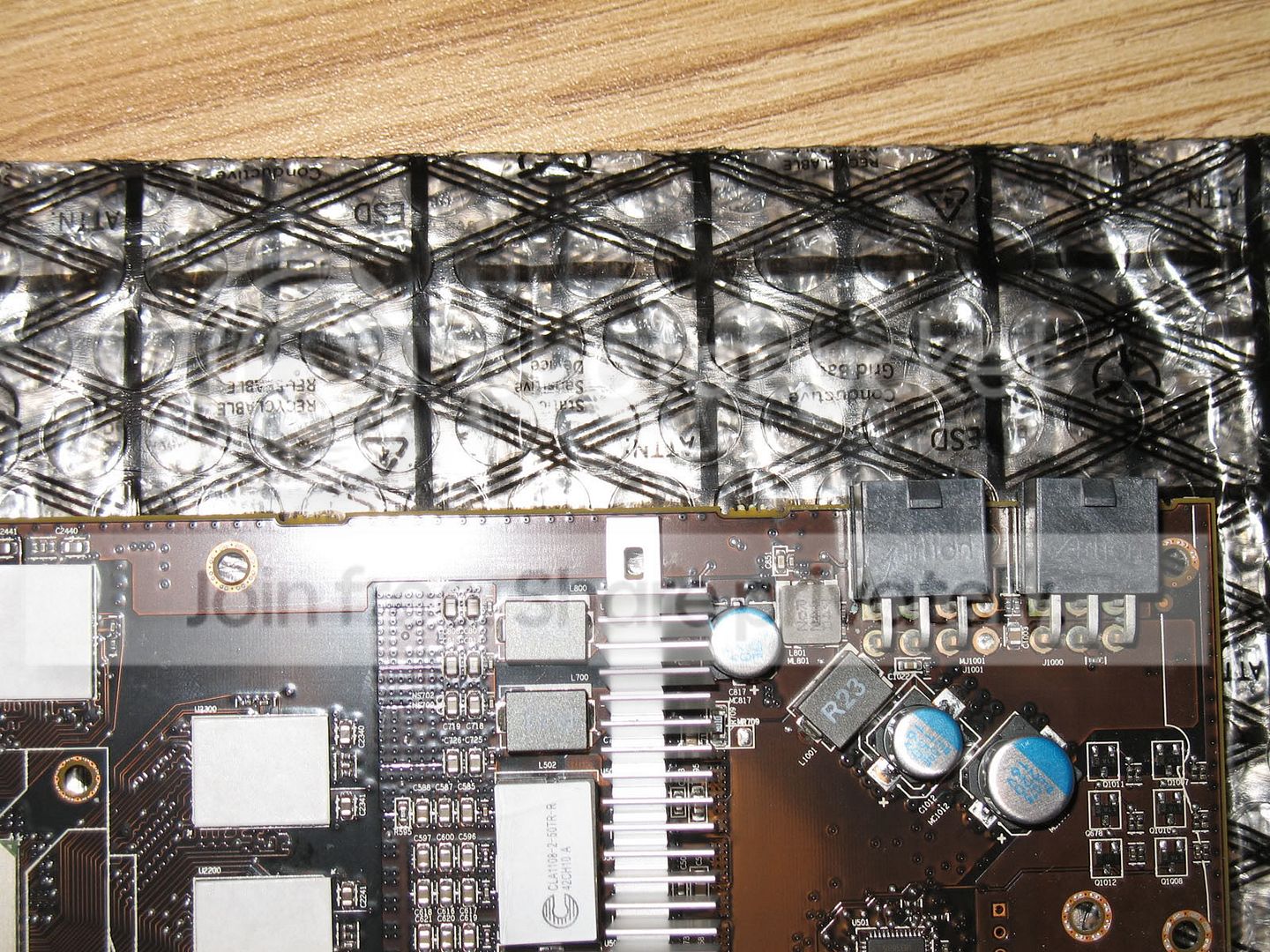

而家唔頂電容啦

完成圖, Icy Vision Rev. "3" 出埸

同場加影, 順手換埋中至尾 AP-181 兩把

上機大功告成

原裝散熱, 原裝機箱風扇, 燒furmark 6分鐘直標 93 度 :funk:

Icy Rev. "3" 加埋兩把 AP-181, 燒左12分鐘 furmark 都係 57 度

--------------------------------------------------------------------

Icy 表現比我想像中好得多, 而家idle 都只係32-32 度左右. 安裝過程非常容易, 最花時間反而係清拆舊heatsink 同埋癡ram o既 thermal pad. 最後有以下2個問題/意見想發表:
1.) 點解 ram heatsink 唔做高少少? 成本問題?
2.) 用左icy 之後好似無左風扇控速? o係 ccc 入面 set 25% 或者 100% 都係一樣???

另外想講o既就係AP-181, 的而且確佢o既送風能力好強, 不過我而家fan speed set 做low, 風噪都比以前原裝風扇 set 做high 還要大, 將 AP-181 set 做 high 我自己就接受唔到啦

謝謝收看

0

0

tonychoi

Moderator

Rank: 7 Rank: 7 Rank: 7 Rank: 7 Rank: 7 Rank: 7 Rank: 7

2^#

發表於 2011-3-2 09:31 | 只看該作者

見而家 Icy Vision 仲未 support HD69xx series o既卡, 又唔想睇住張6950 日日發高燒, 成日驚 mod 左做 697 ...
choi_b 發表於 2011-3-2 05:31

1. 因為有一D非公板的卡的RAM CHIP如近ICY的HEATPIPE，因此權衡模具成本及兼容性所以做低D，但因此而兼容到好多非公板的卡。雖然產品講明唔一定兼容非公板的卡，但實情在設計時都有諗埋，只係某D卡真係攪極都攪唔到先放棄。
2.佢只有3PIN,行FULL SPEED 2000RPM，冇PWM功能，主要原因係當年我在AC時設計左條PWM SHARING的接線方法，叫PST.點知又真係在德國申請到實用新型。但因為而家我唔在AC度做，因此唔用得，因為佢地當時申請時寫的發明人的名用左老細名。

P.S.其實ICY暫時唔會出REV.3，但我已經設計好左個HD6900 VRM加強版H.S.，估計3月底左右會有得賣。

TOP

choi_b

進階會員

Rank: 3 Rank: 3 Rank: 3

3^#

發表於 2011-3-2 10:12 | 只看該作者

多謝 Tony 大大o既回覆, 其實我買Rev. 2 之前都有email 你地個 technical support, 知道只係長條 vrm heatsink 會頂電容, 雖然都知道你地實會出新版照顧埋 HD69xx 卡, 但係見自己有工具, 咁就用 Rev. 2 都無所謂啦, 唔使等.

至於你提到 pwm 接線問題, 真係唔知完來接線方法都有專利保護, 雖然你唔可以用果個 PST, 但係點解唔可以跟番原裝散熱風扇果個4 pin頭呢?
