[開箱] 拆了兩只ORICO 3529rus3 陣列盒,[附高清圖]

本帖最後由 kamcm 於 2013-11-4 09:21 編輯

Updated: 壞了一只@2013-11-4
http://www.hkepc.com/forum/redir ... 20&pid=30875514

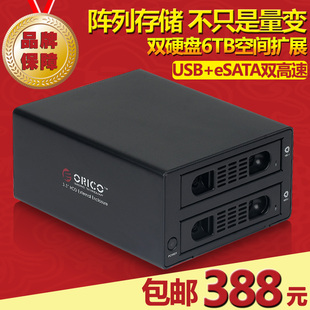

最近在TAOBAO 買了2只ORICO 3529rus3 陣列盒,黑色和銀色各一..




但由於人在香港, 原廠保修基本上是用不到的 ...因為寄回去次的運費上百元 , 為左用得更安心...所以把心一橫把它拆了


電路板上的3粒黑色電解電容都是16V 470UF

我留意到CD2 CD3 CD6 CD7 等位置都沒有焊上電容, 應該是偷工減料了...
而且我看了其他型號的陣列盒的圖... 是有焊上SMD 固態電容的...


打算補上4粒 25V 100uF 或者35V 100uF SMD固態電容, 由於PAD 位夠大, 上35V 100uF SMD固態電容都沒問題...

黑色的 [黑色的枇次比較舊]







銀色的[銀色的枇次比較新]







謝謝收看...
收藏 分享

0

Joe_Black

2#
發表於 2013-6-10 18:42 | 只看該作者
提示: 作者被禁止或刪除 內容自動屏蔽

TOP

kamcm

Rank: 3Rank: 3Rank: 3
3#
發表於 2013-6-10 18:47 | 只看該作者
本帖最後由 kamcm 於 2013-6-10 18:53 編輯
拋磚引玉 呀?

CD3 / CD6 可以用 4V
CD2 / CD7 可以用 6.3V
Joe_Black 發表於 2013-6-10 18:42


應該沒可能用4V 吧

3.5" HDD 要求電壓是12V 0.75A,  5V 0.75A....
4V 電容..裝上去後... 應該會爆的

TOP

Joe_Black

4#
發表於 2013-6-10 18:51 | 只看該作者
提示: 作者被禁止或刪除 內容自動屏蔽

TOP

kamcm

Rank: 3Rank: 3Rank: 3
5#
發表於 2013-6-10 18:55 | 只看該作者
本帖最後由 kamcm 於 2013-6-10 18:58 編輯
睇 link 的 spec 啦
3.3V 同 5V
Joe_Black 發表於 2013-6-10 18:51


我看了...

用3.3V 那個應該是2.5" HDD 用的吧...

TOP

Joe_Black

6#
發表於 2013-6-10 18:59 | 只看該作者
提示: 作者被禁止或刪除 內容自動屏蔽

TOP

kamcm

Rank: 3Rank: 3Rank: 3
7#
發表於 2013-6-10 19:02 | 只看該作者
本帖最後由 kamcm 於 2013-6-10 19:08 編輯
Left most, pin 1/2/3 = +3.3V
pin 4/5/6 = ground
pin 7/8/9 = +5V
pin 10/11/12 = ground
Rightmost, pin ...
Joe_Black 發表於 2013-6-10 18:59


CD2 / CD7 = PIN7/8/9 ＝５Ｖ
CD3 / CD6　＝　PIN13/14/15 = 12V

好像是這樣子才對
由於塊PCB 反轉左, 所以最左是最右

Anyway, Thanks for the info

TOP

Joe_Black

8#
發表於 2013-6-10 20:58 | 只看該作者
提示: 作者被禁止或刪除 內容自動屏蔽

TOP

Joe_Black

9#
發表於 2013-6-10 20:59 | 只看該作者
提示: 作者被禁止或刪除 內容自動屏蔽

TOP

skybread

Rank: 3Rank: 3Rank: 3
10#
發表於 2013-6-10 22:16 | 只看該作者
回復 1# kamcm
其實點解你會覺得人地唔焊幾粒Cap就係偷工減料??
