遇到一只沒輸出的電源-- 修好了@#42

kamcm

維修好了@#42
http://www.hkepc.com/forum/redir ... 33&pid=30817588

遇到一只沒輸出的電源, 那只電源壞掉的方式有點奇怪,
當我用他錶直接量輸出線正負極的阻值時,
起初是0.00歐, 幾秒後阻值又會開始上升, 10多秒後變成冇限大...

會是什麼問題居多呢?

Please Advice,

Thanks

kwliu

起初是0.00歐, 幾秒後阻值又會開始上升, 10多秒後變成冇限大 ...
kamcm 發表於 2013-10-6 21:18

你變相度緊輸出電容

kamcm

你變相度緊輸出電容
kwliu 發表於 2013-10-6 21:54

唔明...為什麼你說變相度緊輸出電容

你意思是電容出問題嗎?


一只正常的牛, 阻值唔會只有0.00 歐開始,
因為0.00歐係短路...

raywan

回復 1# kamcm


    你又唔講你O個隻係咩牛,switching牛定環牛都無人知,點幫你做troubleshooting
可以ga就影張相上來睇睇,有機會可以打開隻牛影多幾張相,各位師兄就可以幫到你

kamcm

回復  kamcm


    你又唔講你O個隻係咩牛,switching牛定環牛都無人知,點幫你做troubleshooting
可 ...
raywan 發表於 2013-10-6 22:03

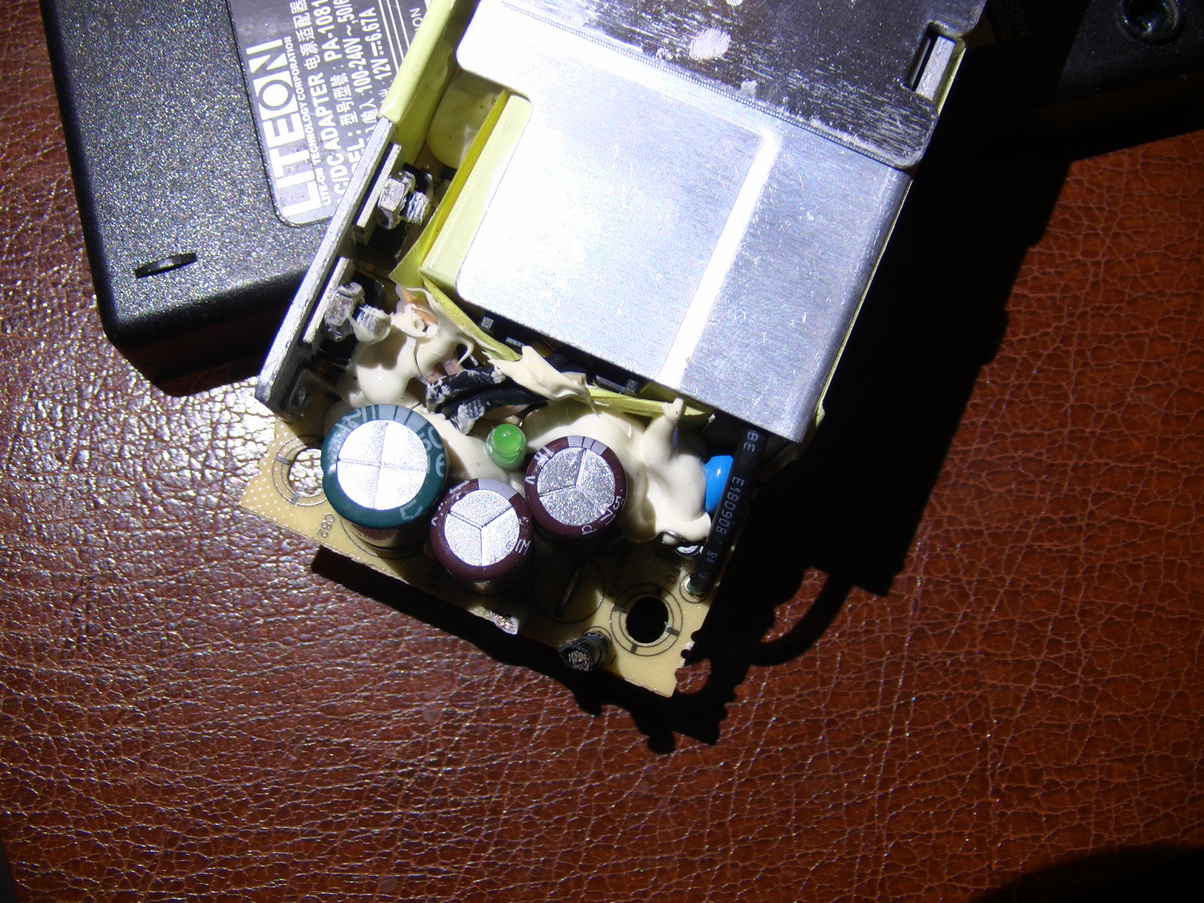

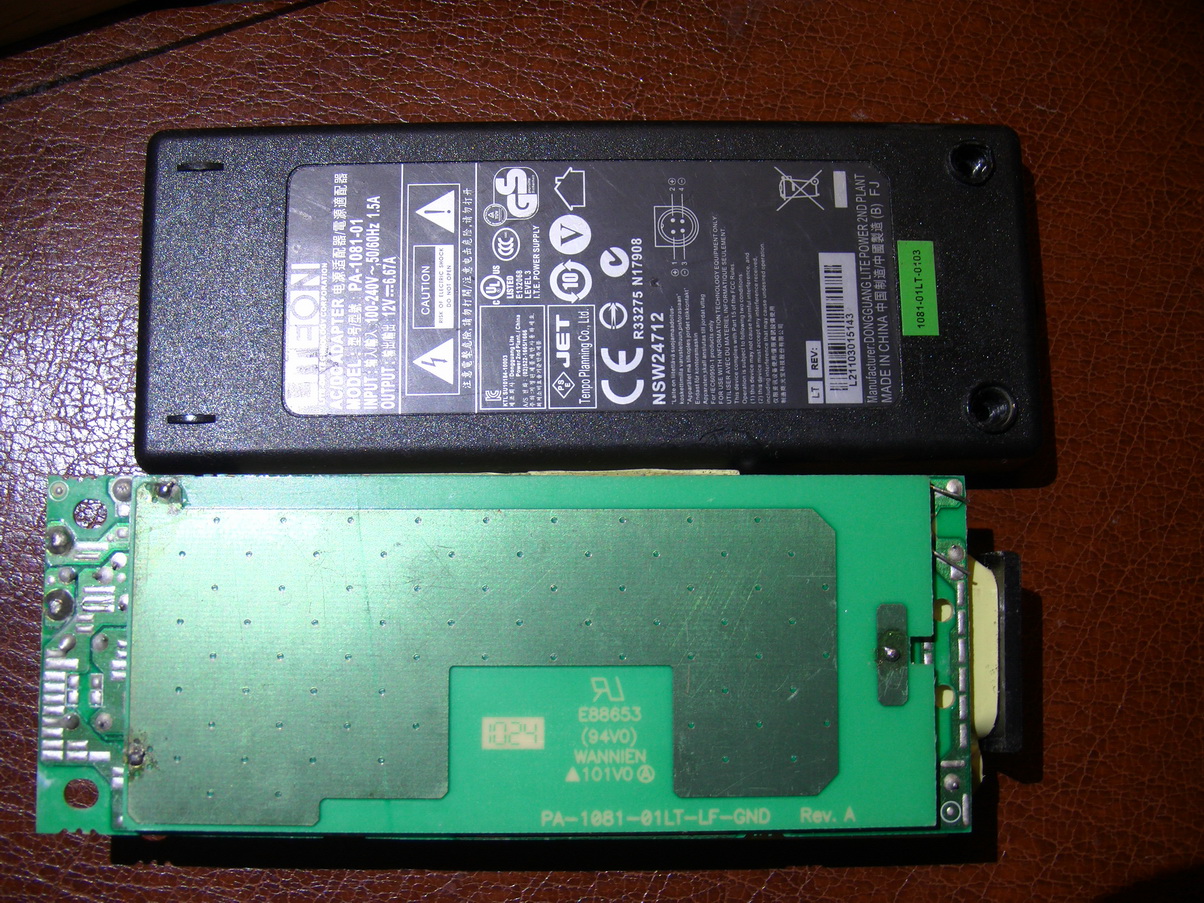

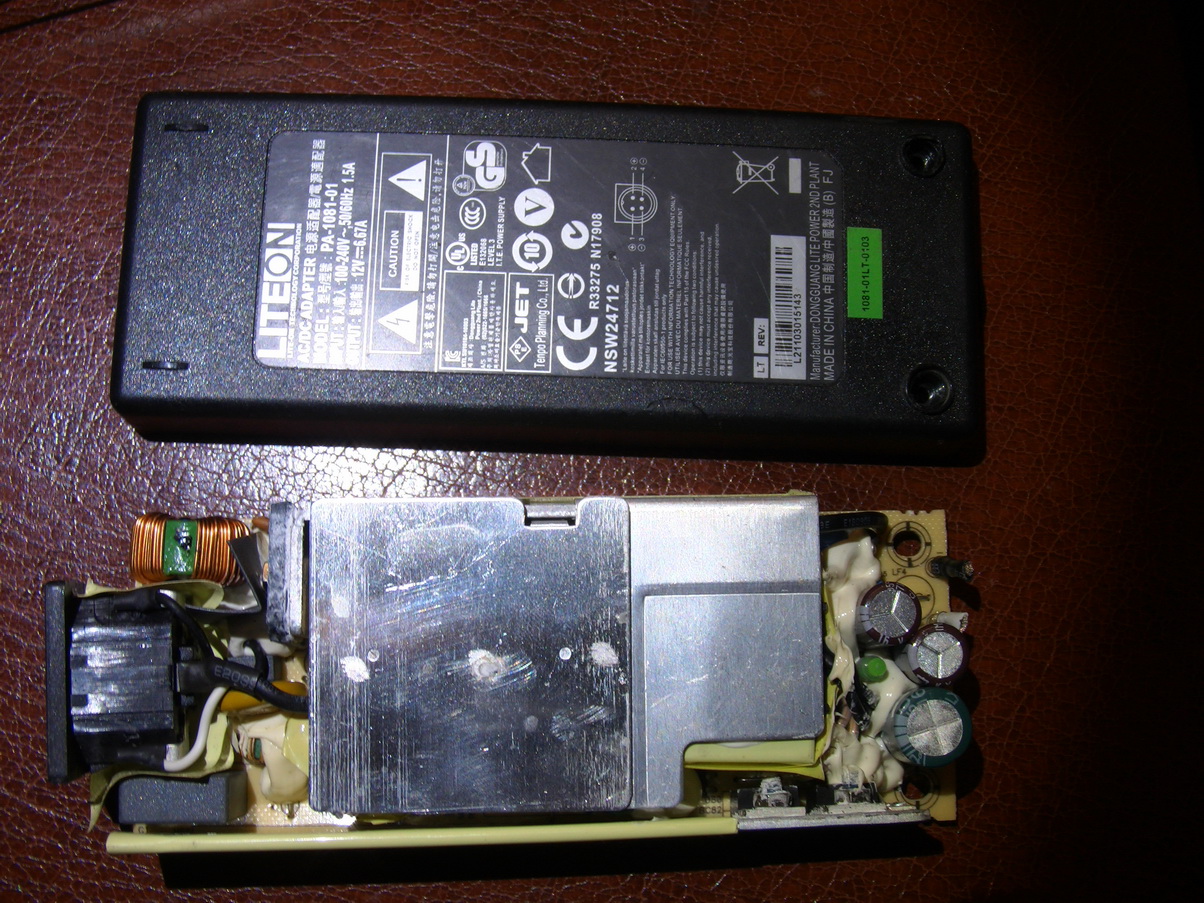

SORRY , 忘了UPLOAD 圖...

是SWITCHING 牛來的...請幫忙看一下.

raywan

回復 5# kamcm


    1) 插220V,有無DC output? 如有,幾多voltage?
2) LED 有無着?
3)如果output 0V,應該係死 driver IC
可否再打開金屬部份影多幾張再進行分析

kamcm

回復  kamcm


    1) 插220V,有無DC output? 如有,幾多voltage?
2) LED 有無着?
3)如果output 0V,應該係 ...
raywan 發表於 2013-10-6 23:22

Thanks

1) 他錶度過, 完全沒反應..0V
2) 沒著

3) 我一會兒再拆...

raywan

回復 7# kamcm


   1) 你試下響220 input 附近找下有無粒黑色東西,佢係粒fuse,他下佢有無反應
2)check下牛牛上面IC有無燒過,有無味,如果有,多數係死IC
3) 有機會可以check 下optoisolator 有無打穿
4) 以上高壓元件都無事,一係熱到core short circuit,一係schottky diode打穿

Charcoal99

你拿一隻大容量電解電容用他表量一下便可以知道kwliu 師兄說甚麼了，
每量一次反轉他表筆正負極，你會發現情況將會一樣。
電容的其中之一特性是容許高頻通過並阻擋低頻訊號，當他表接觸的一刻,
電容兩端的電壓從零升到一特定值, 相當一極高頻訊號(電壓變化), 電容會容許此電流瞬間通過,
當電壓差穩定後, DC是極低頻訊號, 電容會阻擋其間之電流流通。
形成看來是起始內阻低, 其後極高之現象。

kamcm

回復  kamcm


   1) 你試下響220 input 附近找下有無粒黑色東西,佢係粒fuse,他下佢有無反應
2)check下牛 ...
raywan 發表於 2013-10-6 23:43

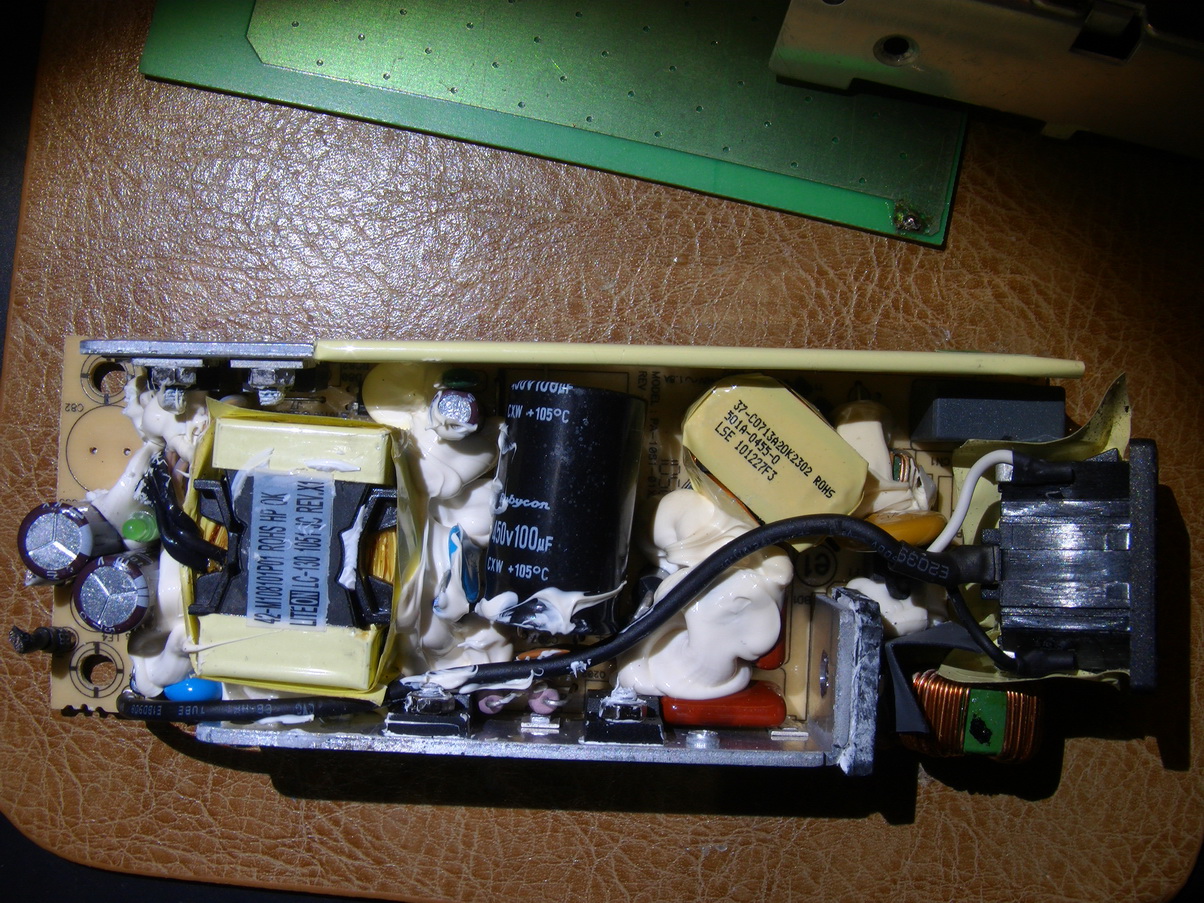

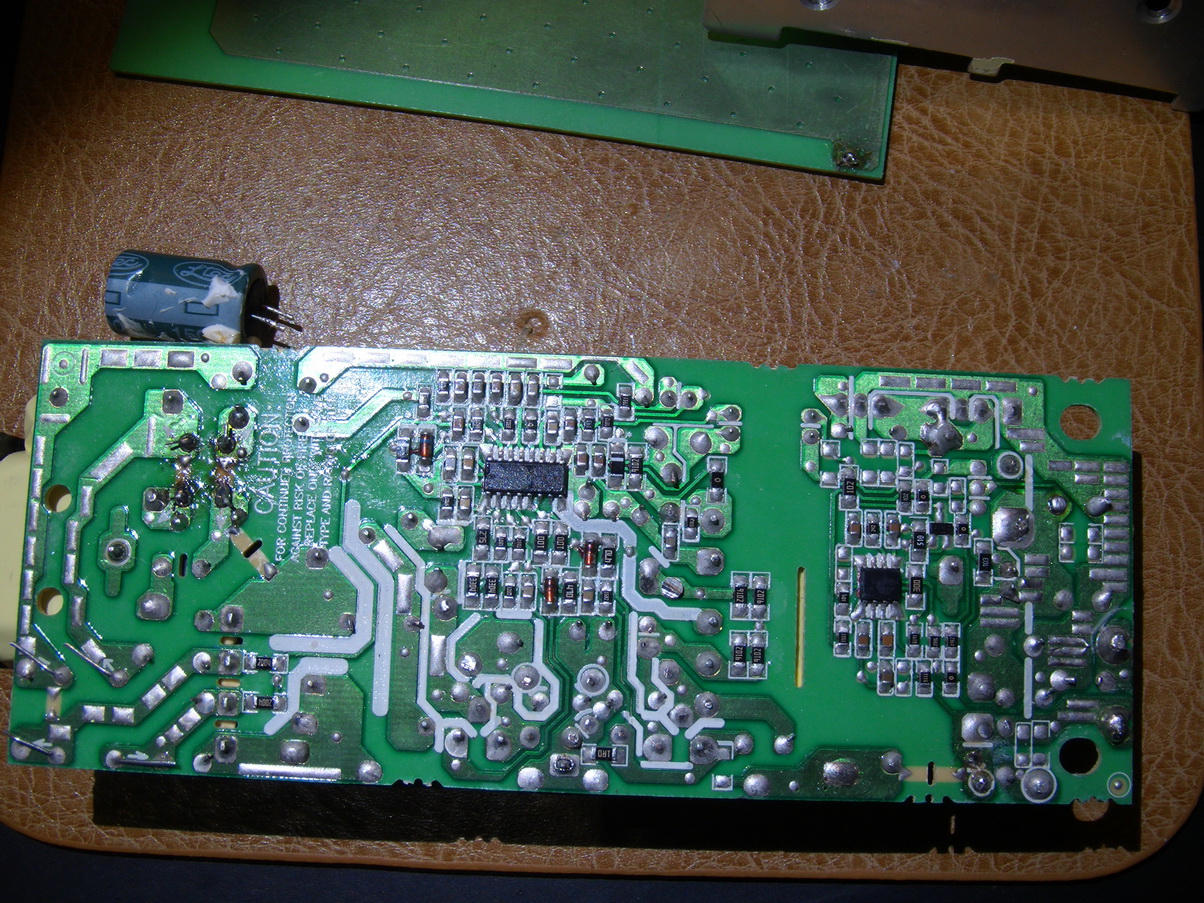

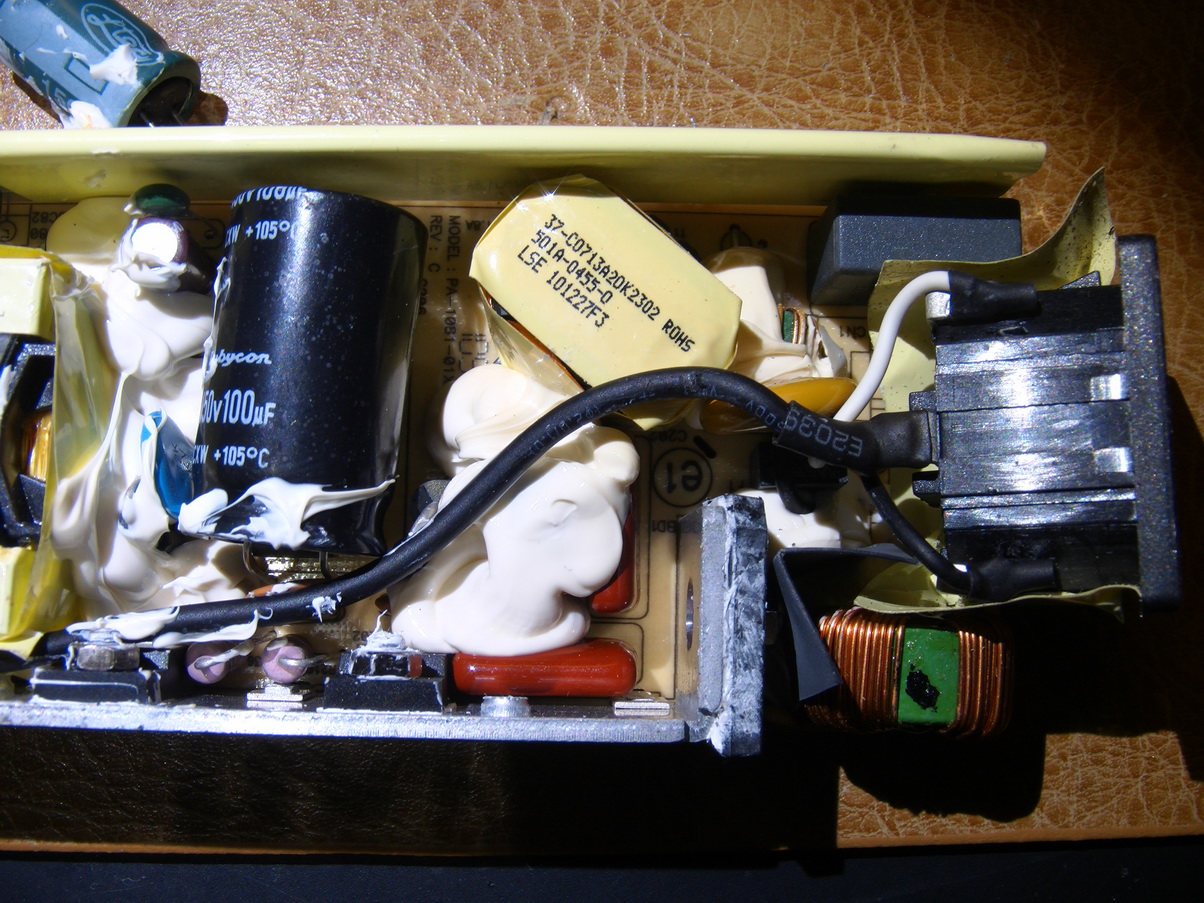

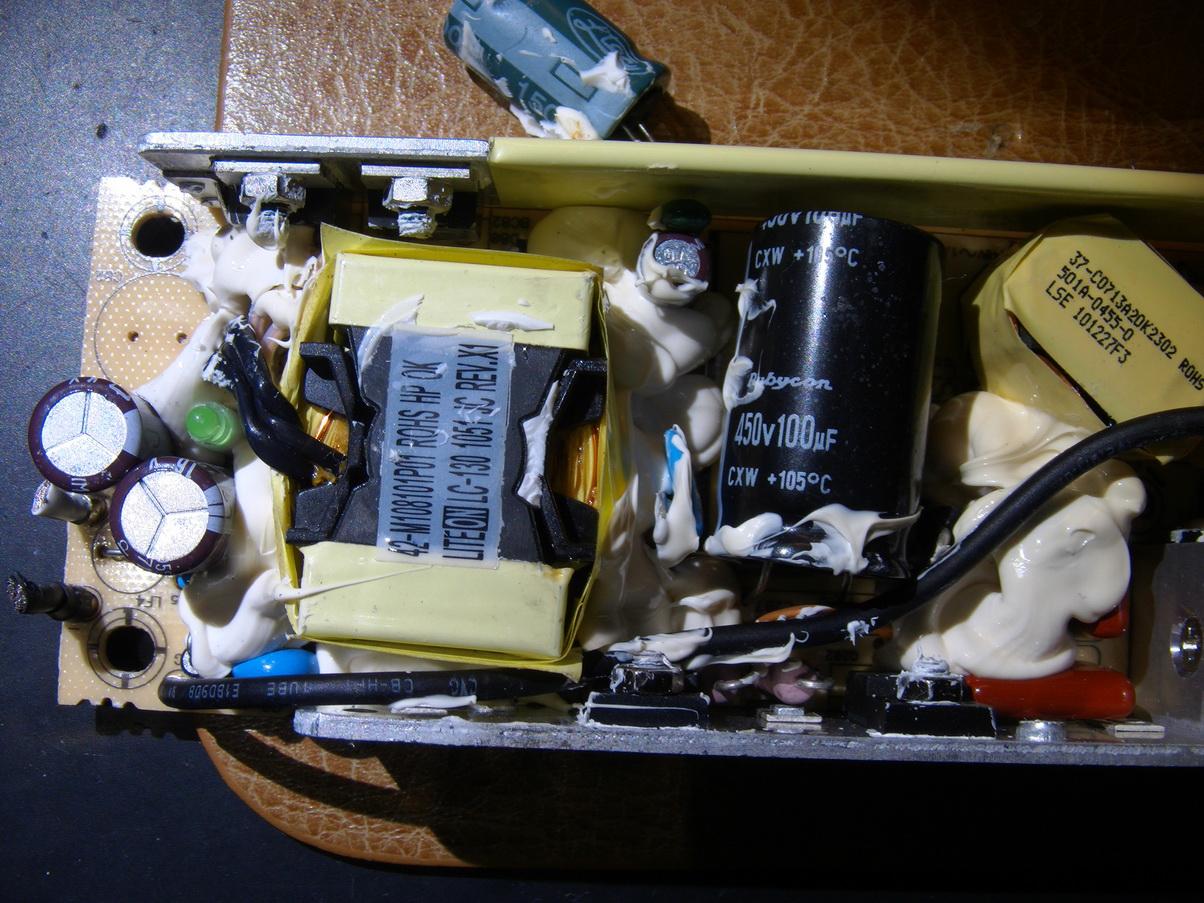

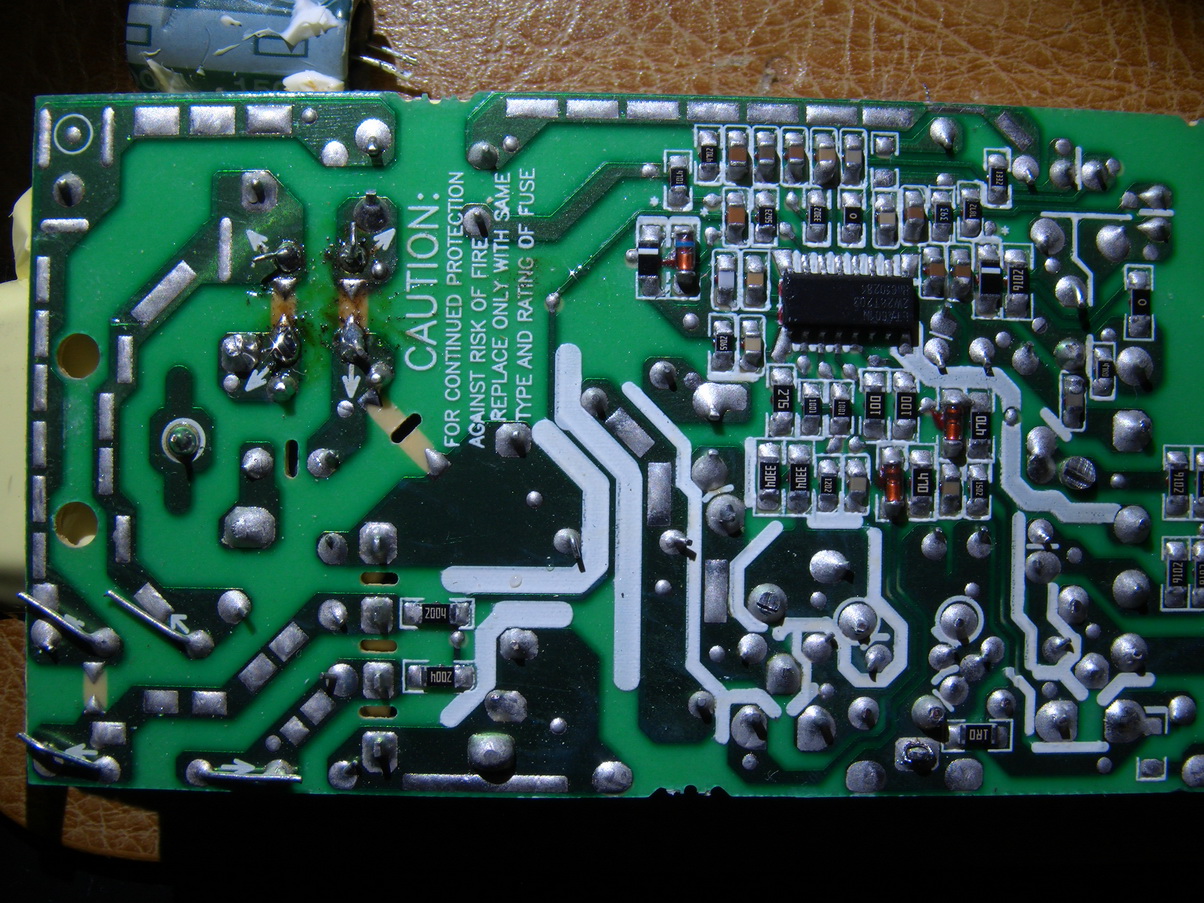

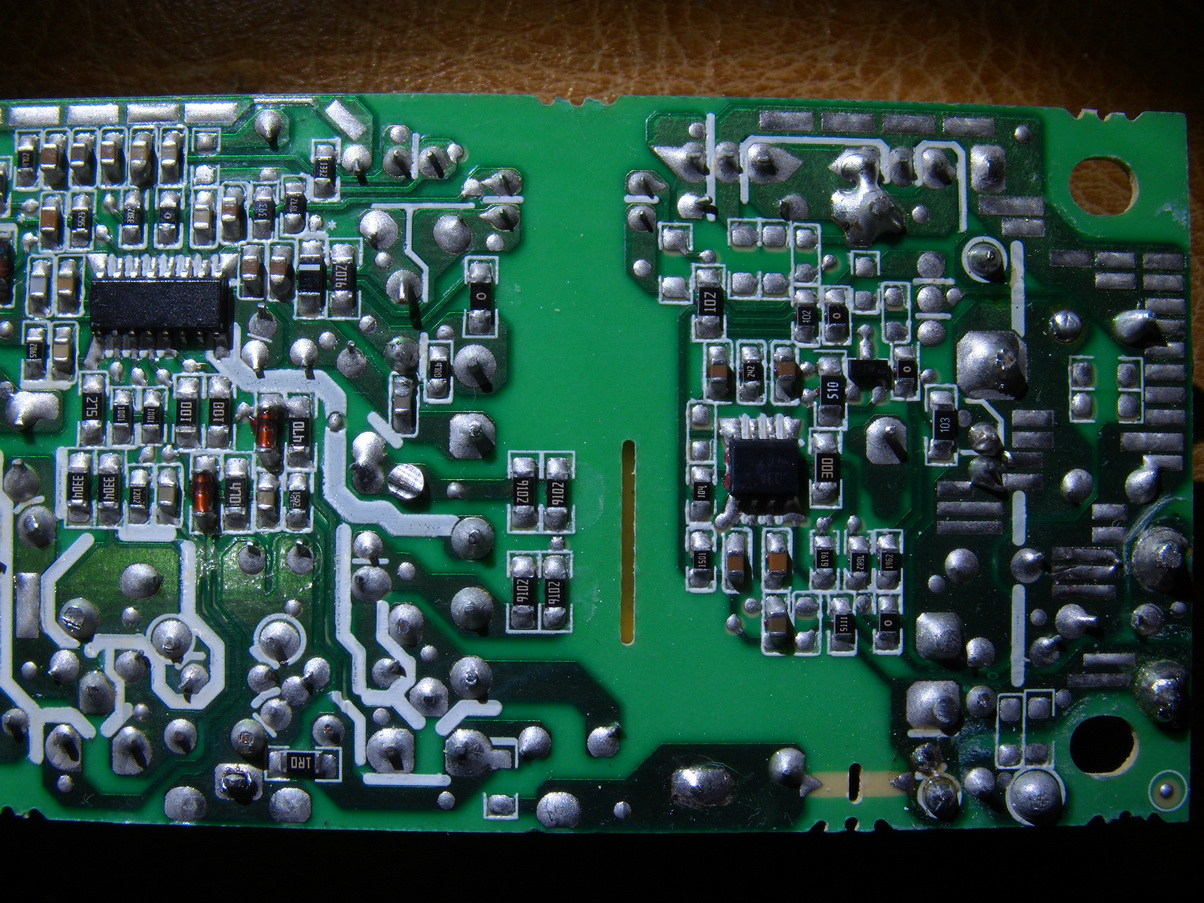

先補幾張圖..







1) 我CHECK 了黑成的4A FUSE, 正常
2) IC 唔似有燒
3) 未知點度, 找資料中
4)   未知點度, 找資料中
