[教學] 齊齊DIY鋁合金Kossel Mini 3D Printer 計劃

Rank: 7 Rank: 7 Rank: 7 Rank: 7 Rank: 7 Rank: 7 Rank: 7

2^#

發表於 2014-12-14 17:12 | 只看該作者

本帖最後由 Offer 於 2014-12-14 17:46 編輯

開始資詢了!

http://www.hkepc.com/forum/viewthread.php?tid=2151533
請留言資詢版方便統計人數

Rank: 7 Rank: 7 Rank: 7 Rank: 7 Rank: 7 Rank: 7 Rank: 7

3^#

發表於 2014-12-14 17:12 | 只看該作者

本帖最後由 Offer 於 2015-2-9 22:59 編輯

軟件編:

切片工具:Slic3r 使用教學

先安裝Arduino IDE
http://arduino.cc/en/Main/Software

在Win8下安裝USB Driver的方法

Rank: 7 Rank: 7 Rank: 7 Rank: 7 Rank: 7 Rank: 7 Rank: 7

4^#

發表於 2014-12-14 17:12 | 只看該作者

本帖最後由 Offer 於 2015-2-18 15:55 編輯

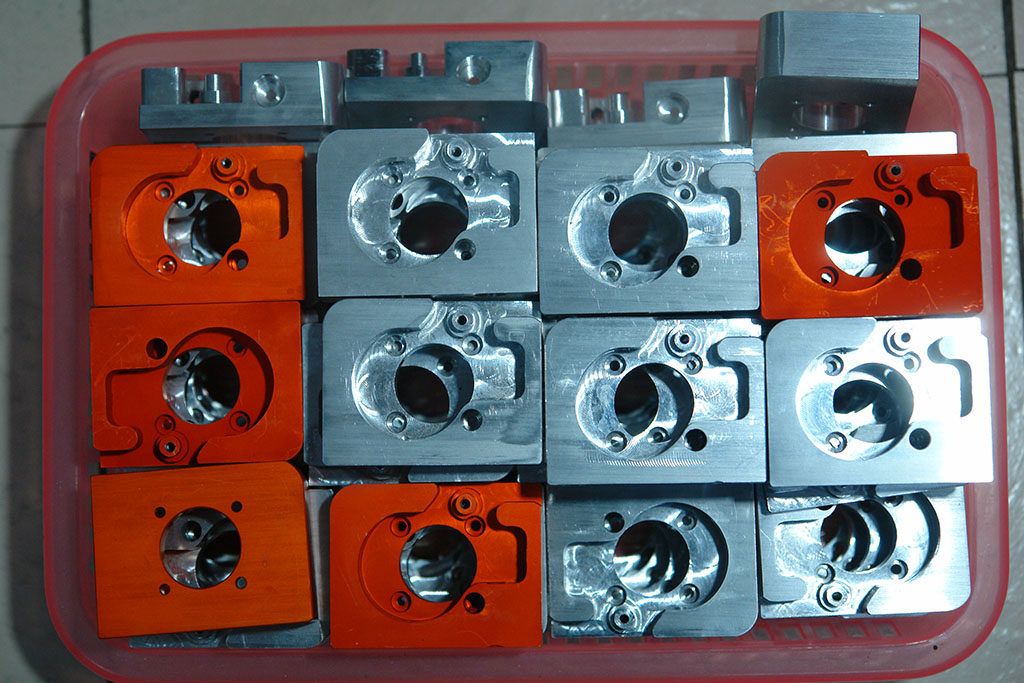

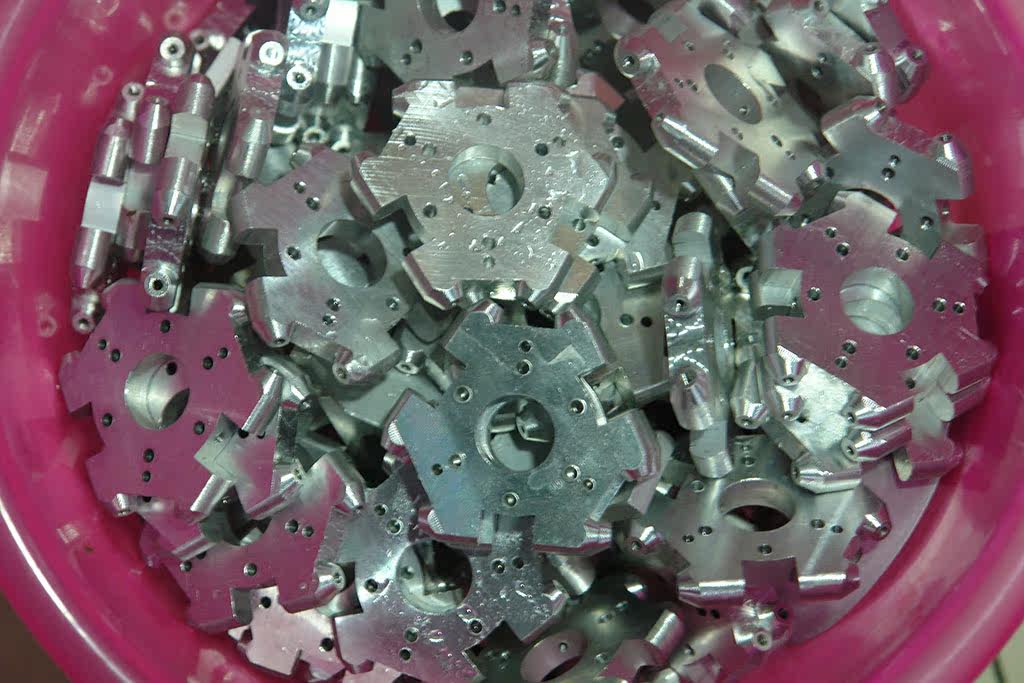

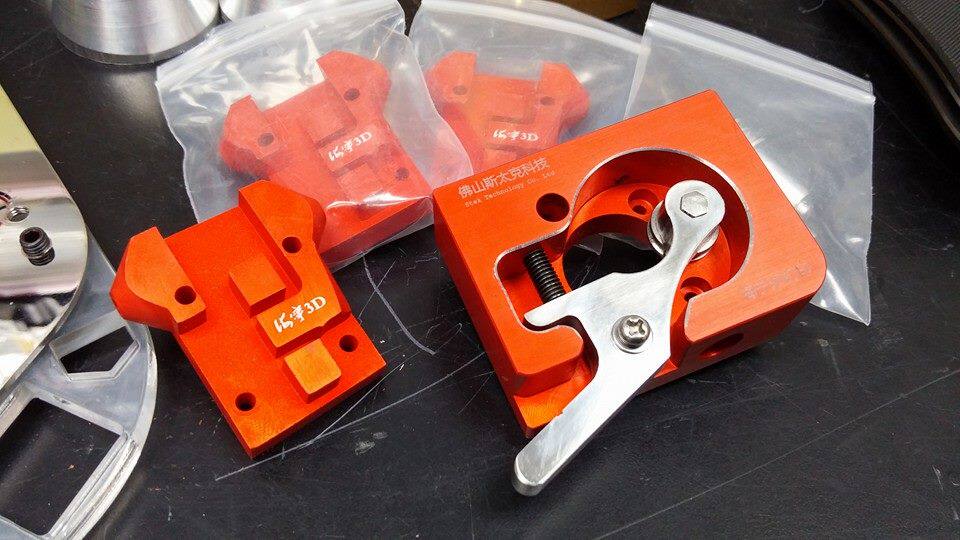

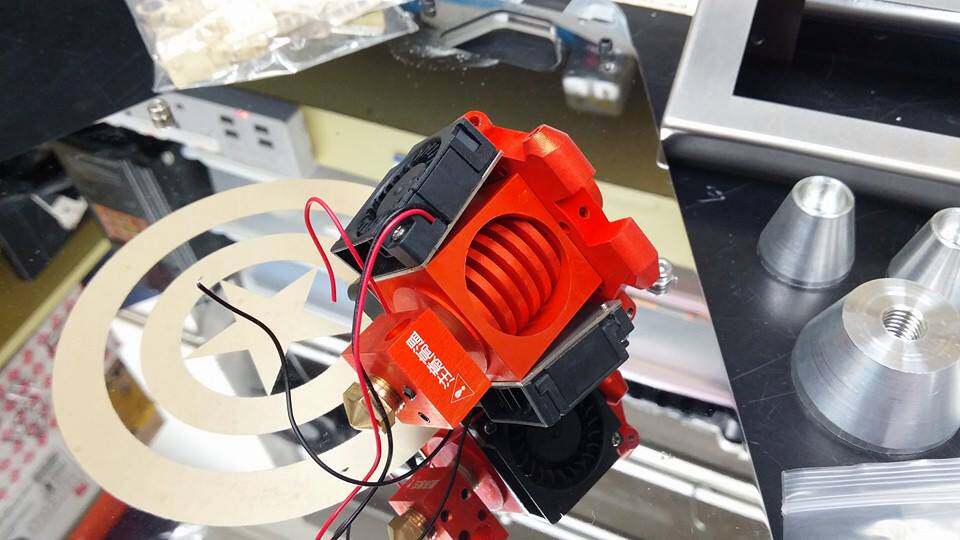

硬件編:
收到貨後第一時間核對清單並通知我已收貨,我便會把有用的資料給你
滑軌上的滑車千萬不要從軌中移岀,否則跌珠好麻煩
跟著資料砌及tune,有問題可在此提問,大把網友支援你
安裝方法五花八門,不一定要跟足
工具不足的又吾想買或者買左亦搞吾到亦可揾十八區的網友支援你
自我改良過太多或者非團購機種請另開新post

天書

Page A1~A3 & B1~B13不用跟,請跟呢個post
http://www.hkepc.com/forum/redir ... 165971&pid=33014720

第一步,天書沒有的,先把檔板裝上電源插,開關掣,USB延長線並把接線先接好

正極在中央 (手把手)RAMPS電源接駁法

移除2020保護膠紙後可用清潔劑抹一下,天那水,亞司通也可

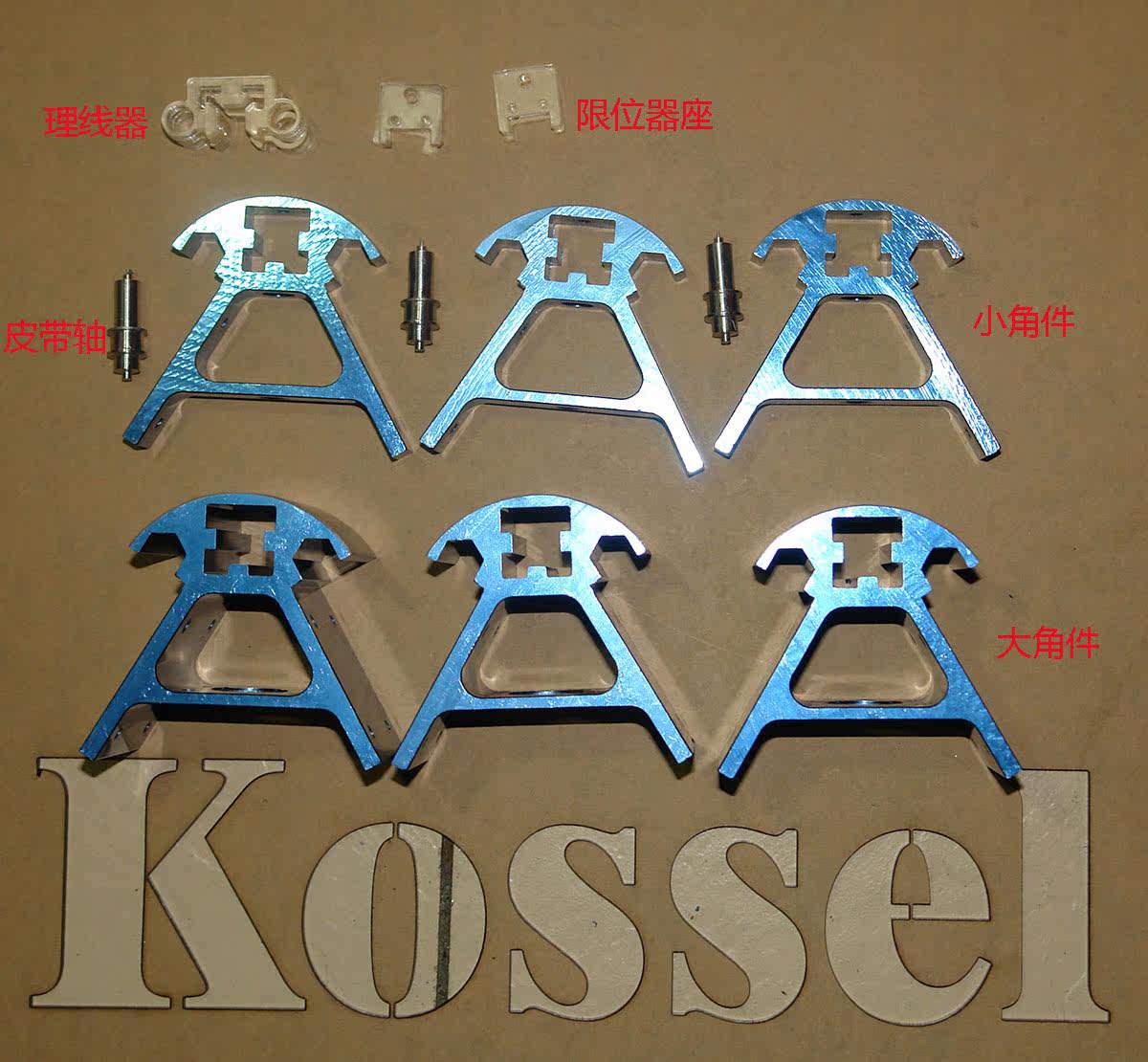

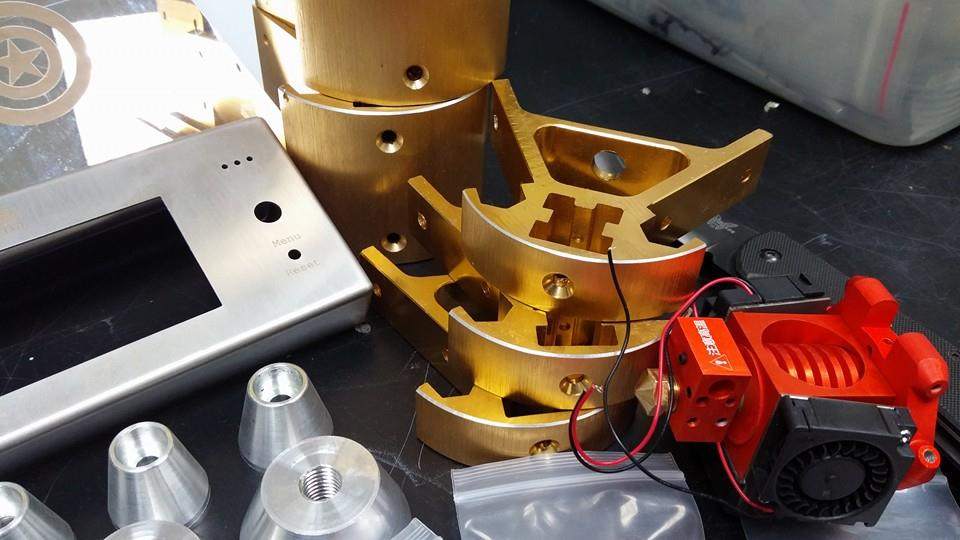

與Page C01~C24差不多,但安裝下角件時要先把電源插,開關掣,USB檔板先裝上

三角唔好上實螺絲住頂三角，膠片，底三角叠埋一齊，再放三支鋁材穿住3件,然後先上實三角螺絲，咁就實fit位,最好放玻璃面或雲石面裝便可保持平直

安裝步進要使用超短六角匙

皮帶軸長那邊向外安裝

記得上埋亞加力面架先好上這立柱

PageC29~C41安裝滑軌用4枚M3已足夠,上時注意是否有偏側,可以到用上下亞加力片幫助對位,軌的底部約距平臺面90~95mm便可

Endstop安裝在兩件亞加力件上，軌頂距離柱頂約45mm或距平台490mm

Page C55~C59可不用理會,因為我地部機拉實皮帶方法是由頂板壓下去2020,只要調節頂板螺絲便可

Page D07~D12我地是用閉口皮帶,千万不要把它剪開,成條直接使用

Rank: 7 Rank: 7 Rank: 7 Rank: 7 Rank: 7 Rank: 7 Rank: 7

5^#

發表於 2014-12-14 17:12 | 只看該作者

留位0004

Rank: 7 Rank: 7 Rank: 7 Rank: 7 Rank: 7 Rank: 7 Rank: 7

6^#

發表於 2014-12-14 17:12 | 只看該作者

本帖最後由 Offer 於 2015-2-21 07:40 編輯

電子編：

[教學] (手把手)安裝電子線路板Arduino Mega 2560 + RAMPS + LCD
Page E01~E05
2560安裝好機腳先好插上RAMPS 1.4接口板
安裝機腳螺絲小心短路，可加絕緣介子防止短路
雖然有六個安裝孔但用四個已經足夠
把散熱器貼上步進驅動A4988，小心金屬部份不要short到接腳
注意A4988插入方向
步進驅動A4988來貨時約限流設定的參考電壓約為0.8xV可以暫時不理，因為不幸撞車也冇咁傷，測試好步進方向正常及endstop功能正常便可調到1.3〜1.34V

Page E08 跟佢接線方法
Stepper Cable Color : 行星步進RGBY , XYZ 步進BRG(BK)
風扇跟佢駁是長開啟的，如果想用gcode控制可以改接D9接缐躉，板上已經寫有D9的正極位置，開始用M106 S255，関閉用M107或M106 S0

Page D66~D70 End stop焊接電綫到COM及NC兩腳，即是中央腳不用可剪掉
