[開箱] X99E-WS訂製全銅fullcover block + 980Ti (多圖慎入)

inori

Server上完水就到部WS啦~
由開始planning到完成足足等左大半年有多
中間等個cpu+mb fullcover block等左差唔多3-4個月,
個製作者不斷delay,又話病又話要處理版權問題,
最後個Block到我手都仲有問題.....好彩暫時自己解決到
到砌砌下既時侯發現有野想改....結果唯有淘

同舊既lian-li講88~

下載 (178.51 KB)

2017-4-17 05:36

清好塵,拆左mb既heatsink

下載 (174.86 KB)

2017-4-17 05:36

下載 (192.08 KB)

2017-4-17 05:36

主角
好彩德國有朋友,可以托佢幫我帶番黎

下載 (176.2 KB)

2017-4-17 05:36

下載 (193.58 KB)

2017-4-17 05:36

全銅fullcover,都幾重手下

下載 (179.45 KB)

2017-4-17 05:36

下載 (149.04 KB)

2017-4-17 05:36

下載 (179.75 KB)

2017-4-17 05:36

下載 (193.09 KB)

2017-4-17 05:36

下載 (159.37 KB)

2017-4-17 05:36

但有上左個Block先發現有三個敗筆
第一: 貼住cpu果塊plate唔夠厚,令cpu同block之間有~2mm既空隙
見到光線可以穿過block同cpu中間........
所以一開機入BIOS咩都唔做唔夠1min已經升到60度

下載 (137.93 KB)

2017-4-17 05:36

下載 (138.28 KB)

2017-4-17 05:36

下載 (160.36 KB)

2017-4-17 05:36

下載 (188.72 KB)

2017-4-17 05:36

下載 (169.79 KB)

2017-4-17 05:36

下載 (176.01 KB)

2017-4-17 05:36

下載 (164.3 KB)

2017-4-17 05:36

下載 (152.42 KB)

2017-4-17 05:36

第二: CPU FAN同 CPU OPT FAN果兩個4PIN被遮蔽了....
雖然我用Corsair commander mini黎控速,
問題不大...但每次開機都會cpu fan error............

下載 (163.54 KB)

2017-4-17 05:36

下載 (176.81 KB)

2017-4-17 05:36

第三: USB3.0 19pin位被遮蔽了.......雖然我只用一個......

下載 (193.79 KB)

2017-4-17 05:36

下載 (190.57 KB)

2017-4-17 05:36

email report番個問題比製作者聽,
佢話會造多塊厚d既baseplate比我換,但要等3個幾月.....
我實在係等唔到咁耐....唯有自己DIY上住機用住等

下載 (166.27 KB)

2017-4-17 05:36

淘左兩塊1.5mm既銅片(左),自己打磨&拋光(右),
夾一塊係cpu同block中間
最後出黎既結果原來唔錯
部機開左1日之後idle 34度
打左陣機cpu都只係上升左幾度
D扇都係keep住low speed

下載 (184.55 KB)

2017-4-17 05:36

下載 (181 KB)

2017-4-17 05:36

至於CPU FAN就係用延長線既方法,
但由於CPU FAN個位太迫,反正我都唔會用,
所以淨係飛條測速線 & 要cut左個4pin頭一半,
CPU OPT FAN就飛哂4條
個Block就痴埋膠紙防short

下載 (166.5 KB)

2017-4-17 05:36

下載 (189.85 KB)

2017-4-17 05:36

下載 (194.33 KB)

2017-4-17 05:36

最後USB3.0 19pin....
參考過overclock.net d人既comment同拆開左個block研究過
確定磨走該遮蔽小部份唔會影響/漏水 + 用夾鍍銀線減小個19pinF頭既體積
咁就唔洗磨咁多XD
磨完拋番光咁就prefect池
最後自已夾後條19pin延長線
咁就大功告成~

下載 (175.32 KB)

2017-4-17 05:37

下載 (182.79 KB)

2017-4-17 05:37

下載 (177.98 KB)

2017-4-17 05:37

下載 (166.18 KB)

2017-4-17 05:37

下載 (156.17 KB)

2017-4-17 05:37

下載 (149.92 KB)

2017-4-17 05:37

本身係用MSI GTX980,後來朋友又比左張Zotac 980Ti鄰國版我,
研究過EK,BP,AC都冇個Block岩用,唯有淘個b牌Block
不過個底做得唔錯,個面就.......
sofar效能非常之好~

下載 (150.78 KB)

2017-4-17 05:37

下載 (176.08 KB)

2017-4-17 05:37

下載 (177.16 KB)

2017-4-17 05:37

下載 (152.79 KB)

2017-4-17 05:37

下載 (164.79 KB)

2017-4-17 05:37

下載 (165.68 KB)

2017-4-17 05:37

然後順手係750D度鋸個8cm fan位比個5.25 hot plug硬碟架
加把80*10cm上去
初初打算痴雙面膠就算,但係諗諗下痴實左既話我日後清潔會好困難
最後用鎚仔打左四粒oversize少少既磁石落去,
穩陣得黎又容易拆出黎清潔

下載 (136.27 KB)

2017-4-17 05:37

下載 (176.57 KB)

2017-4-17 05:37

下載 (186.6 KB)

2017-4-17 05:37

下載 (153.23 KB)

2017-4-17 05:37

下載 (186.75 KB)

2017-4-17 05:37

下載 (171.26 KB)

2017-4-17 05:37

夾一條仔測速1開2由Corsair commander飛番去cpu fan

下載 (134.5 KB)

2017-4-17 05:37

上次AE做amazon優惠買落,圍起$120隻XD

下載 (193.99 KB)

2017-4-17 05:37

攪掂兩個block就到水泵
本來plan左個水泵放係下排兩隻fan中間,
但到實際砌起上黎先知原來會遮住/頂住其他水管
加上放係果個位令條水道好難走,
最後靈機一觸吊起裝左係前排第二個fan度解決左阻住水道既問題

下載 (159.36 KB)

2017-4-17 05:37

下載 (180.15 KB)

2017-4-17 05:37

下載 (158.45 KB)

2017-4-17 05:37

下載 (166.27 KB)

2017-4-17 05:37

下載 (179.48 KB)

2017-4-17 05:37

第二次上水就用硬管XD
其實彎硬管冇想像中咁難,
由其係只彎一次(L型),只要預鬆/長D,彎好左之後多/長左既就cut左佢
難就難在彎兩次以上(梯型),中間果一截一定要度得好準
雖然差少少既話都可以再吹過彎過,
不過感覺上好似一次過比較好,
再吹條管易爛/漏水既風險都較高
btw唔知我手勢問題定係品質既問題,
我吹EK PETG tube比較好(唔容易吹到起泡泡),
係tb買黎試吹既Barrow PETG係咁易吹就起泡泡.......

第一次失敗左之後都好成功

上好管就試水~

下載 (182.23 KB)

2017-4-17 05:37

下載 (190.55 KB)

2017-4-17 05:37

下載 (167.85 KB)

2017-4-17 05:37

新買既SM961 256GB,DIY散熱XD

下載 (174.08 KB)

2017-4-17 05:37

下載 (174.68 KB)

2017-4-17 05:37

下載 (175.87 KB)

2017-4-17 05:37

下載 (159.56 KB)

2017-4-17 05:37

舊既SM951 512GB

下載 (159.34 KB)

2017-4-17 05:37

下載 (167.8 KB)

2017-4-17 05:37

入水冷液~

下載 (153.52 KB)

2017-4-17 05:37

背面d線......懶

下載 (190.16 KB)

2017-4-17 05:37

Display咭條LED上左之後好後悔....
好睇係好睇...但係我部機放係枱底....
根本睇唔到...變左係度哂電

下載 (187.86 KB)

2017-4-17 05:37

下載 (153.92 KB)

2017-4-17 05:37

下載 (164.8 KB)

2017-4-17 05:37

下載 (176.7 KB)

2017-4-17 05:37

結果今次個BP Flow sensor又係detect唔到轉數,但我好肯定佢冇壞,
因為經過上次server果個冇讀數之後,今次上水之前我試過直插底板,
然後吹左幾口氣落去,我發現佢係detect到轉數(1xxx rpm - 2xxx rpm)
不過上左水之後佢又係detect唔到,
我插底板同Corsair commander mini都試過,
我懷疑過係唔係轉數太低,
但我上youtube睇人地開箱見人地又係ASUS底板,
佢個loop 得 百幾200 rpm都detect到,真係r哂頭

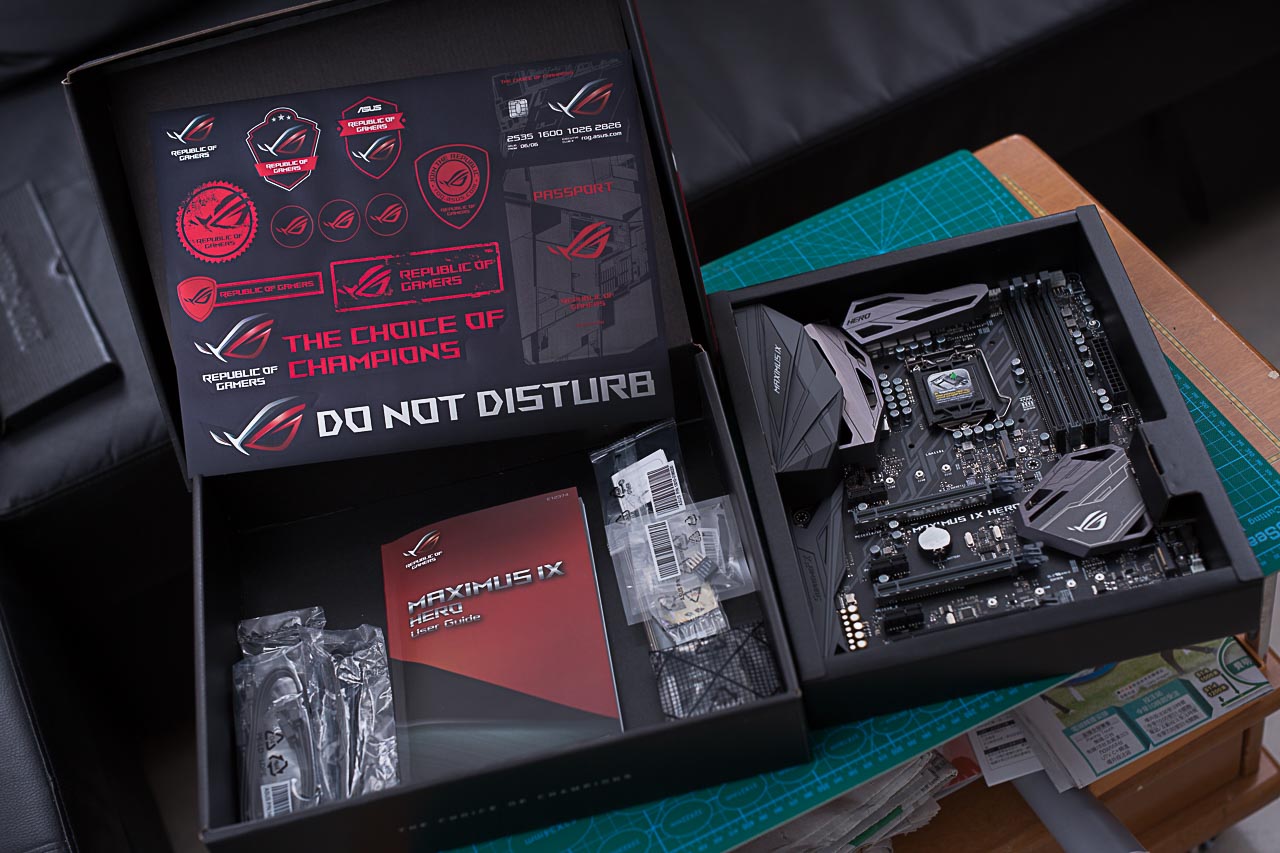

下一次就到佢 未齊料
對上一次用ROG已經係R4E

下載 (178.74 KB)

2017-4-18 05:40

msc76ju3

唔知USB3.1版岩唔岩用呢
雖然都想由360AIO轉上水
但係見到個FULLCOVER BLOCK咁多問題即刻興趣大減

shimanong

哇！師兄超大工程，Cpu fan個問題可以喺bios ignore左佢，咁就唔會每次開機都error。
P.S. 師兄果粒係咩CPU？燒linX溫度靚仔嗎？

jason930

又放毒

wong1032003

想問問其他水温計可唔可接落Corsair commander mini?
同埋邊到買到?問過淘寶都冇貨

inori

唔知USB3.1版岩唔岩用呢
雖然都想由360AIO轉上水
但係見到個FULLCOVER BLOCK咁多問題即刻興趣大減:g ...
msc76ju3 發表於 2017-4-17 07:28 AM

USB3.1版都岩用~
比我情願買Bitspower個fullcover block

inori

哇！師兄超大工程，Cpu fan個問題可以喺bios ignore左佢，咁就唔會每次開機都error。
P.S. 師兄果粒係咩CPU ...
shimanong 發表於 2017-4-17 07:45 AM

5960x, 比以前用AIO好好多

inori

想問問其他水温計可唔可接落Corsair commander mini?
同埋邊到買到?問過淘寶都冇貨 ...
wong1032003 發表於 2017-4-17 12:05 PM

可以, 我你見我水箱個溫度果粒水温計堵頭係Bitspower黎
我另外有一粒淘寶既Barrow水温計堵頭,試過都work~

你指水溫計堵頭定corsair commander mini?
水溫計堵頭
commander mini 旺電真保有,好似$5xx

franky7080

其實呢塊cover block我見上網就咁㩒制訂購, 何來訂制, anyway, 出來有咁既質數, 真係大開眼界
