2008-06-16
NVIDIA D10U繪圖核心
GeForce GTX 280正式登場
文: Kopo Ko / 評測中心


NVIDIA 16 日宣佈推出第二代 Unified 架構繪圖產品,核心代號為 D10U , 並命名為 GeForce GTX 200 家族,除核心提升至 240 個 Streaming Processors ,且大幅改良微架構設計外,更首次加入 Parallel Compute 模式,進一步強化平行運算能力。究竟 NVIDIA 能否憑藉 D10U 核心再創高峰, HKEPC 編輯部找來 MSI GeForce GTX 280 繪圖卡,進行效能測試並深入分析優劣勢所在。



新二代 Unified 架構    MSI GeForce GTX 280 繪圖卡



MSI GeForce GTX 280

NVIDIA P651 PCB



圖為 MSI 推出的 GeForce GTX 280 繪圖卡,採用 NVIDIA P651 公板設計、 高達 14 層 Layers PCB ,繪圖卡尺寸為 4.376 x 10.50 inches 、 Dual Slot 設計 ,需要外接一組 6 Pin 及 8 Pin PCI-Express 供電,產品最高功耗僅為 236W 。



GeForce GTX 280 繪圖核心為「 D10U-30 」,晶片印上 G200-300-A2 ,採用 65 奈米制程由 TSMC (台積電)代工,擁有 240 個 Unified Streaming Processor 、 80 個 Texture Filtering Unit 、 80 個 Texture Address Unit 及 32 個 Raster Operations Unit ,核心時脈為 602MHz , Stream Processor 部份為 1296MHz ,其運算效能高達 933 Gigaflops 。



GeForce GTX 280 繪圖核心支援 CUDA 2.0 運算平台,已可在 177.34 驅動程式使用, NVIDIA 已附有 BadaBOOM 視訊編碼軟件及 Folding@Home 等作示範,效果令人滿意。



此外, NVIDIA 在收購 PhyX 公司後, 將會在下一版本驅動程式中加入 PhyX 物理運算支援,所有支援 PhyX 的遊戲將會被追加硬體物理運算加速。


顯示輸出方面, D10U 繪圖核心與 G80 相同,並未內建繪圖輸出單元,因此,須使用外置的 NVIO-2 顯示輸出晶片,支援雙 Dual-Link DVI 及 7 Pins HDTV 輸出端子,與 NVIO-1 的主要分別在於新增 10-Bit Color 支援。



GeForce GTX 280 支援 HDMI 輸出,但需要配合 NVIDIA 專用的 DVI to HDMI Dongle ,由於 D10U 並沒有像 ATI 內建音效 Codec ,因此用家仍需要透過外部 SP/DIF 接線,才能讓 HDMI 接口支援音效輸出。



值得注意的是, P651 預留了日後支援 Display-Port 輸出的佈局,在 PCB 上預留加入 Display-Port Transmitter 晶片的走線,不過 NVIDIA 表示,有鑑於市場上 DisplayPort 屏幕仍未普及,因此短時間內未規劃推出 Display-Port 輸出版本。



NVIDIA D10U Core
GeForce GTX 280 採用 D10U-30 繪圖核心

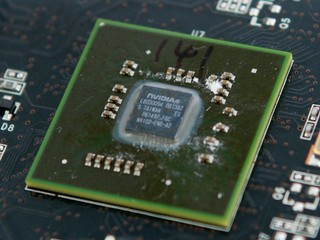

NVIO2DisplayPort Layout
( 左 ) 需採用 NVIO2 顯示輸出    ( 右 ) 留有 DisplayPort 走線,可加入 Transmitter 晶片



支援 512Bit 記憶體介面    -0.8ns GDDR3 記憶體

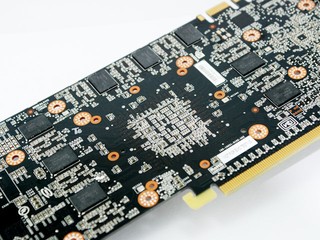

512Bit Interface

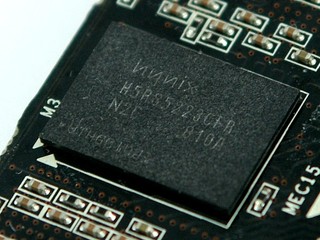

(左 )Qimonda HYB18H512321BF -1.0ns GDDR3   ( 右 ) 正背面合共 16 顆 GDDR3 顆粒



GeForce GTX 280 支援 512Bit 記憶體介面, P651 PCB 正背面合計 16 顆 Hynix H5BS5223CFR -0.8ns 16M x 32 GDDR3 記憶體顆粒,記憶體時脈為 2214Mhz DDR ,記憶體頻寬高達 140.8GB/s 。



支援 Hybrid Power 省電技術



作為 NVIDIA 高階繪圖卡產品, GeForce GTX 280 支援 3-Way SLI 技術,以三張 GeForce GTX 280 繪圖卡達成協同運算。此外, GeForce GTX 280 亦支援 ybrid Power 省電技術。



用家如果採用 nForce 790i(MCP65) 、 nForce 780a(MCP72XE 、 nForce 750a(MCP72P) 、 GeForce 9200(MCP78U) 及 GeForce 8200(MCP78S) 主機板,可將繪圖卡設定為 Save Power Mode ,繪圖卡即會進入休眠狀態,功耗將會下降至接近 0W ,繪圖工作將交由晶片組的 IGP 繪圖核心處理,直至用家把繪圖回復正式模式,而切換模式並不需要重啟系統。



據 NVIDIA 表示, GeForce GTX 280 最高功耗為 236W ,這是在 100% 重負載下的最大值,在 2D 閒置下功耗只有 25W ,以 PureVideo 硬件解碼技術進行 Blu-Ray 播放,功耗約為 35W 。

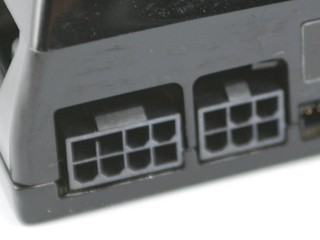

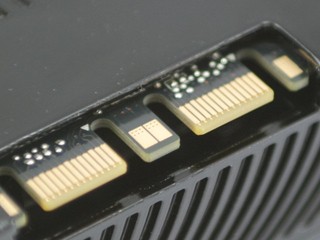

3-Way SLIExternal PCI-E Power
( 左 ) 支援 3 Way SLI 技術    ( 右 ) 需外接 6Pin 及 8pin PCI-E 電源

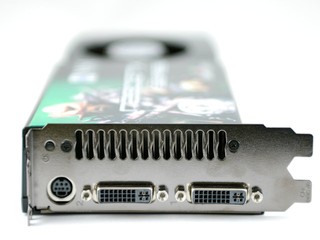

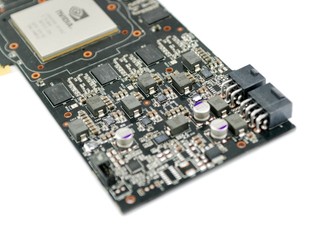

( 左 ) 雙組 DVI 及 1 組 HDTV 輸出,可外接 HDMI Dongle   ( 右 ) 供電模組採用 7 相供電設計



Dual Slot 散熱器、 CoolerMaster 代工



CoolerMaster TM71 Cooler



GeForce GTX 280 最高功耗達 238W ,需要一定效能的散熱器才能因應,因此 , NVIDIA 採用 CoolerMaster 代工的 TM71 散熱器, Dual Slot 設計並擁有 4 支 Heatpipe 導熱管,風扇最高轉速為 2900rpm ,工作聲噪由 26 ~ 38 dBA 。

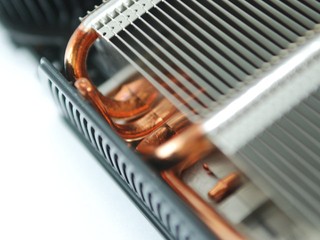

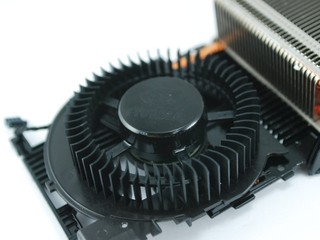

4 Heatpipes8cm Fan
