GIGABYTE GA-MA790GP-DS4H

圖為 GIGABYTE 推出的 GA-MA790GP-DS4H 主機板，採用 ATX Factor 設計 、尺寸為 30.5cm x 24.4cm ，晶片組採用全新 AMD 790GX 北橋晶片配搭 SB750 南橋晶片，可支援 Socket AM2 及 AM2+ 處理器、 Hyper-Transport 3.0 技術，最高速度為 5200MT/s 。

整片主機板均採用全日制固態電容，供電模組則採用 4 + 1 相位設計，可支援高達 140W TDP 的處理器，為了提高供電模組及北橋晶片散熱效果， GA-MA790GP-DS4H 採用了雙導熱管散熱器，並借助處理器散熱器排出的氣流，帶走供電模組及北橋晶片的廢熱。

記憶體方面， GA-MA790GP-DS4H 最高支援 4 組 DDR2 記憶體模組、 Dual Channel 配置，最高可支援 16GB 記憶體容量。值得注意的是，由於 AMD 處理器內建記憶體控制器，因此記憶體最高支援速度，將視乎閣下所有的處理器，舊有的 AM2 處理器則最高支援 DDR2-800 速度，部份 AM2+ 處理器最高可支援 DDR2-1066 速度，但也僅限於 1 Dimm per Channel ，否則會降至 DDR2-800 模式。

繪圖接口方面， GA-MA790GP-DS4H 提供了兩組 PCI-Express 繪圖接口，可設定為一組 PCI-Express x16 繪圖接口，或是兩組 PCI-Express x8 繪圖接口，提供 ATI CrossFireX 協同加速技術支援。

南橋方面， SB750 支援 6 組 SATA 及 1 組 IDE 接口，支援 RAID 0 、 1 、 5 、 10 及 JBOD 模式，並加入 Advanced Clock Calibration 高級時鐘較準功能，有效提供處理器超頻能力。

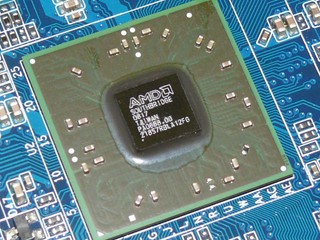

AMD 790GX 北橋晶片

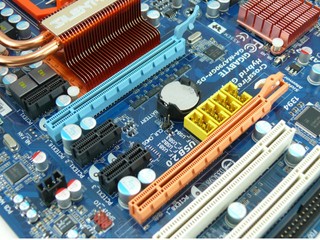

( 左 ) AMD SB750 南橋晶片 ( 右 ) 支援 ATI CrossFireX 協同加速技術

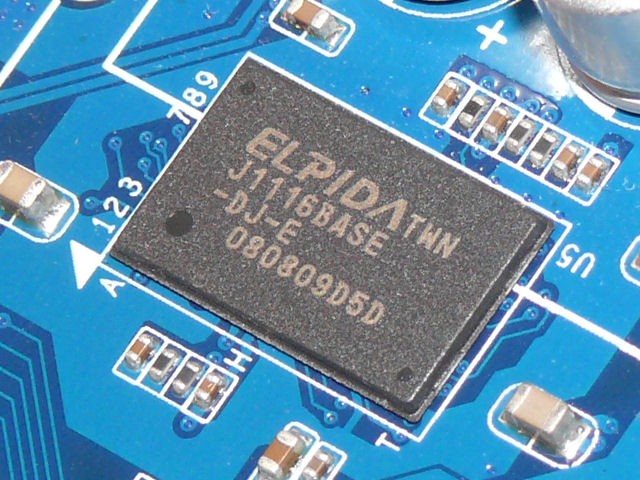

128MB SidePort Memory 、高速 DDR3-1333 顆粒

AMD 790GX 內建 Radeon HD 3300 繪圖核心， SidePort Memory 已成基本配置，支援 DirectX 10 、 Shader Model 4.0 及 OpenGL 2.0 規格，採用全新 Unified Shader 架構，擁有 40 個 Stream Processors ，內建 8 個 Texture Address Unit 、 4 個 Texture Filiting Unit 、 4 個 ROP ，核心時脈預設於 700MHz 。

GIGABYTEGA-MA79GP-DS4H 建有一顆 ELPIDA J1116BASE-DJ-E 1Gbit DDR3 顆粒 ， 70nm 制程、 8M words × 16 bits × 8 banks 、規格為 DDR3-1333 CL 9-9-9 、 1.5V 電壓、 8K/64ms Refresh Cycles ，容量為 128MB 。 GIGABYTE 在預設 SidePort 時脈保守，僅為 533MHz 即 DDR3-1066 ，但留保 667MHz 即 DDR3-1333 設定設用戶自行調整。

其他配置

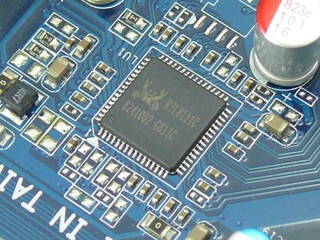

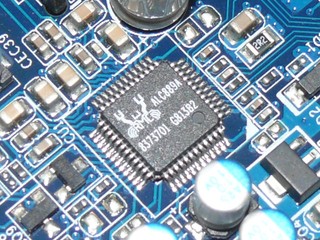

( 左 )  Realtek ALC889A HD Audio Codec  ( 右 )Realtek 8810C Gigabit Ethernet

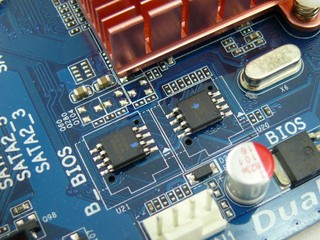

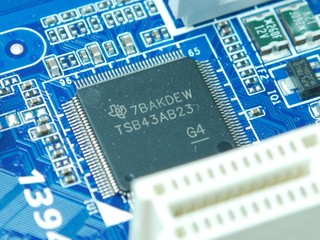

( 左 )  T.I TSB43AB23  IEEE 1394a 晶片   ( 右 ) 加入 Dual BIOS 設計

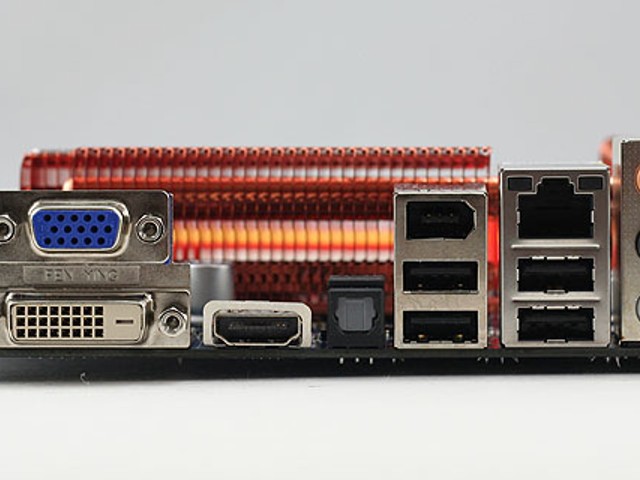

支援 DVI-D 、 HDMI 及 DVI 輸出
