新一代低階繪圖卡大戰正式爆發， AMD Radeon HD 6450 繪圖卡與 NVIDIA GeForce GT 520 繪圖卡作正面交鋒，雙方均以新一代 GPU 微架構並作出終極簡化，目標市場不再瞄準 3D 遊戲用家，改以顯示輸出、功能性、功耗表現及 GPGPU 平行運算加速作招徠。
採用 Fanless 設計 HIS Radeon HD 6450 繪圖卡

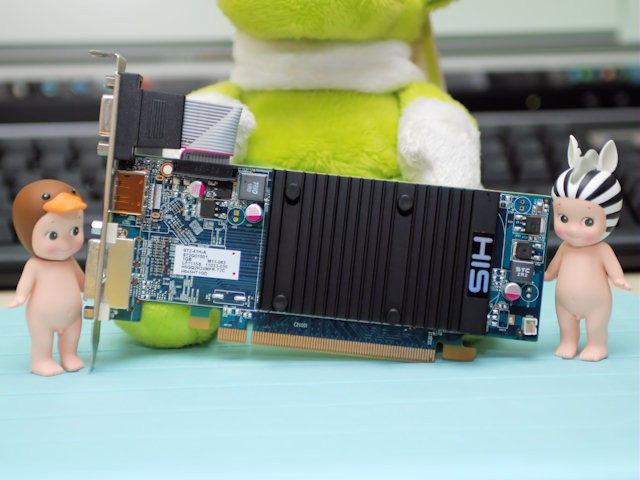

HIS Radeon HD 6450 Fanless 版本繪圖卡
圖為 HIS 推出的 Radeon HD 6450 繪圖卡，採用 AMD 102-C26001 公板設計， Low-Profile 卡身尺寸為 16.8cm x 7cm ，較 NVIDIA P1310 公板略長，散熱器採用 Single Slot 被動式散熱設計，採用 PCI-Express x16 Gen 2 介面，建議零售價約為 $55 美元。

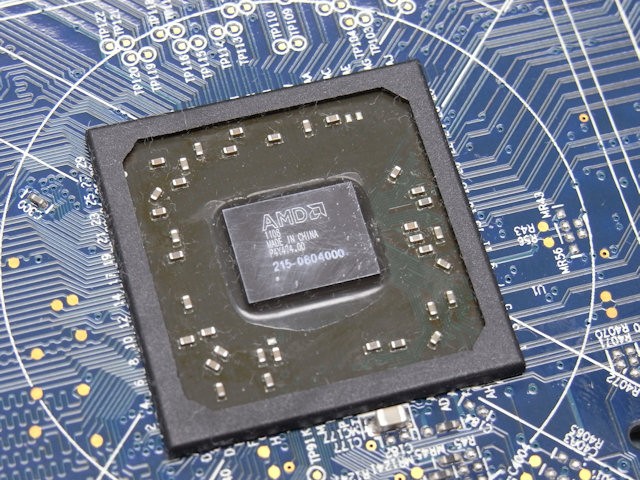

拆下散熱器可以看到「 Caicos 」繪圖核心，晶片型號為「 215-0804000 」， 40nm 制程由 TSMC 代工， Die Size 約為 79mm2，內建約 3.7 億個電晶體，擁有 160 個 Stream Processing Unit 、 8 個 Texture Units 、 4 個 ROP Units 及一組 AMD 7th Gen Tessellator 引擎。
AMD 全新「 Caicos 」繪圖核心
由於 HIS Radeon HD 6450 繪圖卡採用被動式散熱設計，因此核心時脈會較主動式散熱版本為低，被設定於 625MHz 並且擁有較低的核心電壓，因此令整卡最高功耗可低至 18W 。 PCB 上仍保留風扇電源接口，廠方可按市場需求，更換主動式散熱器並換上主動式散熱版本的 BIOS ，此次測試的 750MHz 核心時脈對照組，便是透過廠方提供的 BIOS 達成。
「 Caicos 」支援 DirectX 11 、 OpenGL 4.1 繪圖規格、同時支援 AMD App Acceleration 技術，這是 AMD 積極推動的自家平行運算技術，同時亦支援 Microsoft 所提倡的 DirectCompute 11 及跨平台的 OpenCL 1.1 規格。
採用 GDDR5 記憶體顆粒

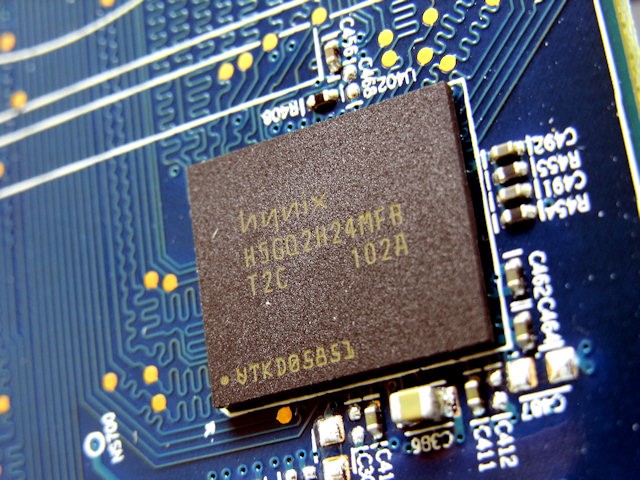

Hynix H5GQ2H24MFR-T2C GDDR5 顆粒
AMD 102-C26001 公板設計最高可配置 4 顆 GDDR5 記憶體顆粒，最高支援 1024MB 容量，雖然容量比不上 NVIDIA 「 P1310 」最高可支援 2048MB ，但在記憶體速度上則遠勝僅可以採用 DDR3 的 NVIDIA 「 P1310 」公板。
HIS Radeon HD 6450 繪圖卡配置了四顆 Hynix H5GQ2H24MFR-T2C GDDR5 記憶體顆粒，合共 1024MB 記憶體容量，記憶體時脈為 3.2GHz DDR ，在記憶體頻寬上相較「 GeForce GT 520 」有絕對優勢。
輸出接口方面， HIS Radeon HD 6450 同樣提供 D-Sub 、 Dual-Link DVI 及 HDMI 1.4a 接口，最高解析度為 2560 x 1600(Digital) 及 2048 x 1536 (D-Sub) ，支援 Triple Display 顯示輸出。

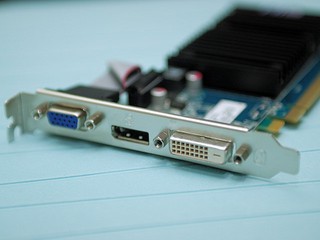

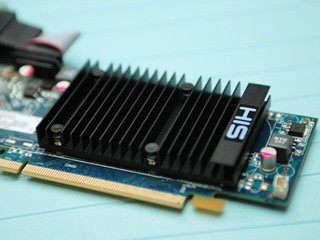

( 左 ) 採用 Single Slot 被動式散熱器設計 ( 右 ) 提供 D-Sub 、 Dual-Link DVI 及 HDMI 1.4a 接口
