RAZER X 太極妖板登場 !!
ASRock X570 TAICHI Razer Edition 主機板
文: Angus Wong / 評測中心


ASRock 最近與著名電競週邊品牌 Razer 聯合推出全新 X570 TAICHI Razer Edition 限定主機板,整體採用與原版 X570 TAICHI 接近的外型,同樣設有全覆式 M.2、PCH 散熱盔甲及鋁合合背板,但就改用上全黑化的設計,令外觀更型酷、更具電競風,而且在燈光方面改用 RAZER CHROMA 同步技術,能夠與雷蛇其他週邊及硬件作出燈效同步,想組一台「雷蛇」信仰電腦的 Razer 粉絲絕對不能錯過 !!



ASRock X570 TAICHI Razer Edition 主機板



ASRock X570 TAICHI Razer Edition

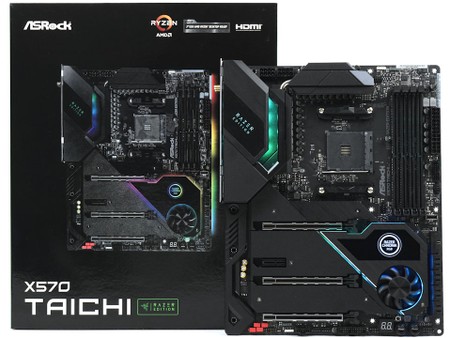

▲ ASRock X570 TAICHI Razer Edition





想砌翻部 Razer 信仰電競主機? ASRock 近日就與著名電競週邊品牌 Razer 聯合推出全新 X570 TAICHI Razer Edition 限定主機板,與「原版」X570 TAICHI 同樣設有全覆式 M.2、PCH 散熱盔甲及鋁合合背板,但就用上全黑化的設計,而且內建 RAZER CHROMA 燈效同步技術,能夠透過 Razer Synapse 3 與「雷蛇」其他週邊裝置作出燈效同步,Razer「粉絲」不容錯過。



ASRock X570 TAICHI Razer Edition

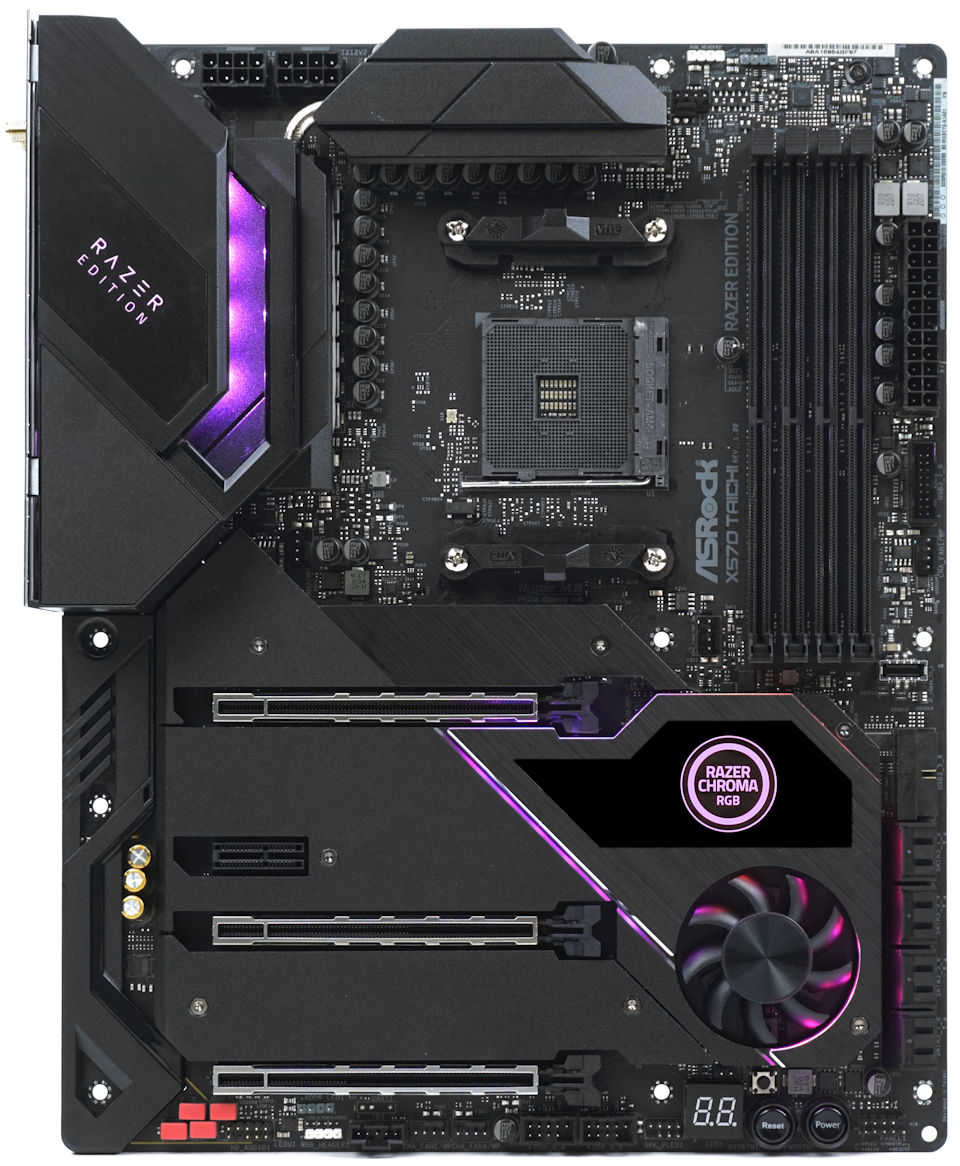

ASRock X570 TAICHI Razer Edition 主機板採用 ATX Form Factor 設計,尺寸為 30.5cm x 24.4cm,具備全黑化的巨型 VRM 導熱管散熱器、M.2、PCH 一體式鋁合金散熱盔甲及印有「For Gamers. By Gamers」字樣的鋁合金背板,外觀極具「RAZER」電競風格,加上多區域 RAZER CHROMA RGB 燈效,運作時 I/O Cover、PCH Heatsink 及主機板右側底部燈條都會發出耀眼燈效,不得不說外觀比原來的 X570 TAICHI 更為吸引。



ASRock X570 TAICHI Razer Edition

▲ 背面的鋁合金背板印上「For Gamers. By Gamers」字樣







支援 Ryzen 5000 處理器



採用 AMD Socket AM4 處理器接口,支援新一代 Ryzen 5000 系列家族以及舊有的 Ryzen 4000 APU / 3000 / 2000 處理器,根據 AMD 官方文件指出,Socket AM4 將會一直沿用至少到 2020 年底,成為 AMD Desktop 入門至效能級平台的統一接口規格,全新的 Ryzen 5000 系列作為末代的處理器,終於來到尾聲,下一代 AMD Ryzen 處理器將會使用全新的 Socket 插座。



ASRock X570 TAICHI Razer Edition

▲ 採用 AMD Socket AM4





AMD Ryzen 5000 Processor Family (Zen 3 architecture)



 ModelProcessCore/
Threads
L2L3Base
Clock
Boost
Clock
TDPSMTIGP

PCIe

Support

Price
Ryzen 5
5600X
7nm+12nm6/123MB32MB3.7GHz4.6GHz65W4.0US$299
Ryzen 7
5800X
8/164MB32MB3.8GHz4.7GHz105W4.0US$449

Ryzen 9
5900X

12/246MB64MB3.7GHz4.8GHz105W4.0US$549
Ryzen 9
5950X
16/328MB64MB3.4GHz4.9GHz105W4.0US$799



經過 3 代微架構的改進, 基於全新 Zen 3 微架構的 AMD Ryzen 5000 系列處理器終於在 IPC 性能上完全超越 INTEL,無論是單核、多核、遊戲性能與功耗性能比上均領先對手、全面制霸,IPC 性能相較上代升幅達 19%,亦是自 2017 年「Zen」微架構推出以來最大升幅。







AMD X570 系統晶片



X570 Creator

▲ X570 系統晶片





AMD 為配合第三代 Ryzen 處理器發佈,同時推出全新 X570 效能級晶片組平台,有別於以往交由 ASMedia 代工設計,X570 實際上是 1 顆採用 14nm 制程的 cIOD 晶片,規格和功能均較上代強大得多,不過晶片 TDP 亦由上代 4.8W 提升至 15W,所以大部分 AMD X570 主機板的晶片組散熱器都採用了主動式散熱設計。



ASRock X570 TAICHI Razer Edition

▲ 延伸式 PCH 散熱器





有別於 X570 TAICHI 將風扇隱藏於 PCH 散熱器下的設計,ASRock X570 TAICHI Razer Edition 就在晶片組散熱器上加入了一把 45mm 風扇,採用雙滾珠軸承及直流無刷馬達,確保風扇穩定耐用,加上透過高導熱系數散熱貼把 X570 系統晶片的廢熱傳導至延伸式 PCH 散熱器,增強主動散熱效果,保持系統長時間運作的穩定性。



AMD X570 Block Diagram

▲ AMD X570 Block Diagram



全新 X570 系統晶片的 I/O 規格相較上代大幅提升,具備 3 組 PCIe 4.0 x4 介面,其中 2 組具備 Flexible PCIe 介面功能,可分拆為 2 個 PCIe 4.0 x 2 或 4 個 PCIe 4.0 x 1,亦可以換成 4 個 SATA 6Gbps 儲存介面,非常具彈性。



AMD 500 Series Chipset Family

 ChipsetSegmentUSB 3.2 G2USB 2.0
SATAUplinkPCIe LanesRAIDDual GFXOC Support
B550Mainstream264+4*x4 Gen38 Gen2 +4* Gen30,1,10
X570Enthusiast844+8*x4 Gen48+8* Gen40,1,10



此外,AMD X570 系統晶片內建了 4 個 SATA 6Gbps,令系統晶片最高可支援 12 個 SATA 裝置,支援 AMD StoreMI 儲存加速技術 ,同時亦內建 8 個 USB 3.2 Gen 2 接口 及 4 個 USB 2.0 介面,晶片規格相當強勁。







支援最高 DDR4-4666+ OC



ASRock X570 TAICHI Razer Edition

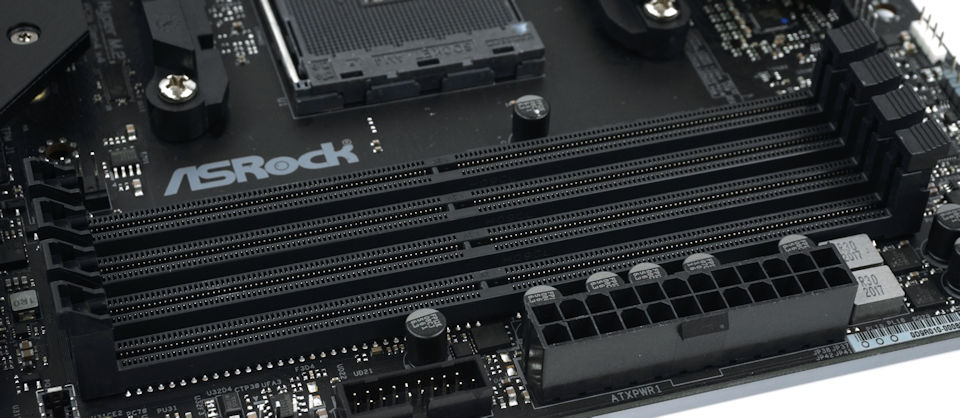

記憶體方面,X570 TAICHI Razer Edition 擁有 4 組 DDR4 DIMM 擴充槽,支援 Dual Channel 雙通道記憶體技術、 2 DIMM per Channel 配置,可配置 un-buffered 、 non-ECC 及 ECC 記憶體模組,支援 ECC 偵錯技術,系統記憶體最大容量為 128GB ,同時記憶體相容性亦有明顯改善,更加入全新 2:1 Ratio 除頻令超頻能力大幅提升。



ASRock X570 TAICHI Razer EditionASRock X570 TAICHI Razer Edition



為提升記憶體超頻能力,ASRock 採用15μ 黃金接點插槽設計,能降低磨損及氧化情況並提供更優秀的電氣性,加上新一代 Ryzen 5000 系列的記憶體控制器相較上代 3000 系列亦有所改善,ASRock X570 TAICHI Razer Edition 主機板官方規格支援最高 DDR4-4666+ OC,測試採用 Crucial Ballistix RGB 8GB x 2 CL18 記憶體,將工作電壓增加至 1.45v 及稍為放鬆延遲值後穩定超頻至 DDR4-4800 並完成負載測試,記憶體超頻能力令人滿意。值得一提的是,主機板的 UEFI BIOS 畫面亦有換成具有 Razer 風格的背景圖案,相當特別。



ASRock X570 TAICHI Razer Edition

▲ UEFI BIOS 畫面換上 Razer 風格背景圖案







升級 16 相數位供電



ASRock X570 TAICHI Razer Edition



比較驚喜的是 ASRock X570 TAICHI Razer Edition 將供電模組升級至 16 相 Super Alloy 數位供電設計,其中 14 相位獨立負責 CPU vCore 供電、 2 相位為 SoC 供電,每相供電平均分攤 CPU vCore 電流負載,降低每一相數的溫度、提升壽命,並滿足進階玩家進行超頻時對供電模組帶來的額外負載需求。



ASRock X570 TAICHI Razer EditionASRock X570 TAICHI Razer Edition

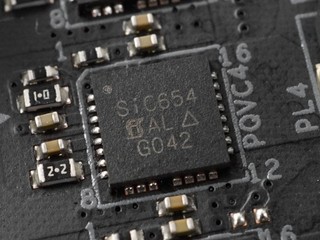

▲ Renesas RAA 229004 控制器 (左) /

Vishay SiC654 Dr.MOS 晶片 (右)



採用了 Renesas RAA 229004 數位 PWM 多相控制器,搭配 Renesas ISL6617A PWM 倍相器晶片,提供 16 相 PWM 訊號輸出,以驅動 16 顆 Vishay SiC654 Dr.MOS 晶片,內建全新 TrenchFET 技術能準確能有效降低開關及傳導的損耗,每相能承受 50A 的持續電流及 70A 的峰值電流通過,最大支援 700A CPU 電流負載。



ASRock X570 TAICHI Razer EditionASRock X570 TAICHI Razer Edition



並搭配了 Premium 級 60A 記憶合金電感,相較於傳統鐵粉芯電感有效減少 70% 的能量損失,減少 VRM 在高負載下發熱或發出高頻聲音的問題,並改善主機板的 VCore 電壓供應的穩定性,避免因 CPU 供電不穩導致突然「藍屏死機」。而除音效模組外,全板採用頂級規格的日本 Nichicon 12K 820uF 與 100uF 聚合物電容 ,在 105ºC 的極端環境下能具備至少 1.2 萬小時使用壽命,相較市面上不少效能級主機板僅採用 5K 或 10K 電容更勝一籌。







Debug LED



ASRock X570 TAICHI Razer Edition

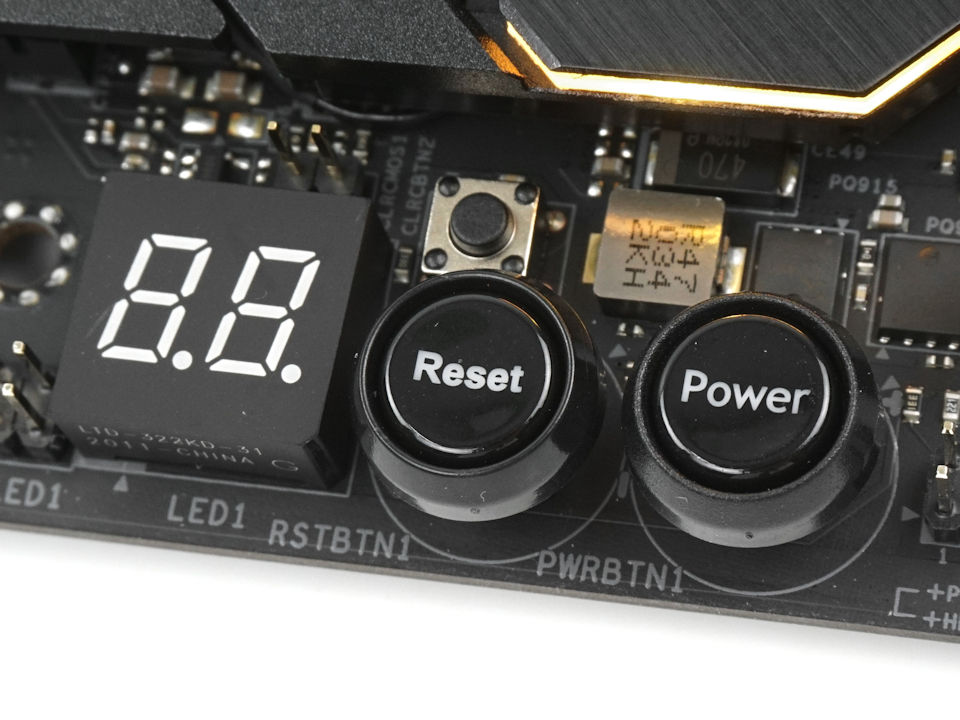

雖然 ASRock X570 TAICHI Razer Edition 主要針對一般遊戲用家市場,但仍有加入實體「START」開機鍵及「RESET」重新開機鍵,並設有 Debug LED 指示燈顯示系統啟動的自我檢測碼,當系統無法啟動時能提供 Q-CODE 代碼,用家能得悉哪部份出現問題並進行故障排解。







15μ 鍍金繪圖接口



主機板提供 3 組 PCIe x16 擴充槽,當中 PCIE1及PCIE3 由 CPU LANES提供,可組成一組 PCIe 4.0 x16 或兩組 PCIe 4.0 x8 配置,而 PCIE5 則由 X570 晶片組提供,提供 PCIe 4.0 x4 的速度。3 組繪圖卡接口最高支援 NVIDIA 2-Way SLI 或 AMD 3-Way CrossFireX 繪圖卡協同加速配置。另外,亦由 X570 晶片組提供 1 條 PCIe x1 插槽,方便用家使用視訊擷取卡及音效卡等週邊。



ASRock X570 TAICHI Razer Edition



全部的 PCIe x 16 繪圖接口中皆有加入「 Steel Slot 」全包覆式不鏽鋼加固以及焊接點強化,能避免因施力不當或顯示卡過重對 PCIe 插槽的損害,相較傳統 PCIe 接口其橫向強度提升了 1.7x ,縱向強度則提升 3.2x,並在主要的 PCIE1 插槽中採用 15μ 鍍金觸點技術,減少金屬氧化情況,大幅度延長接口耐久度。



PCIe Slot Configurations



PCIE1PCIE2PCIE3PCIE4
x16x1-x4
x8x1x8x4







彈性化預裝 I/O 檔板



ASRock X570 TAICHI Razer Edition

▲ 彈性化預裝 I/O 檔板





ASRock X570 TAICHI Razer Edition 主機板亦有加入彈性化預裝 I/O 檔板,這片檔板經特別設計,具有一定的活動彈性,可以完美解決不同機箱之間存在的公差問題,不需要像以往一樣蠻力硬鎖螺絲,既簡化了使用者的安裝步驟,亦強化了防塵效果,十分貼心。



ASRock X570 TAICHI Razer EditionASRock X570 TAICHI Razer Edition



顯示輸出方面,主機板擁有一組 HDMI 2.0b連接埠,配合內置 AMD Radeon Vega 內置繪圖核心的 Ryzen APU 能支援最高 4096 x 2160 @ 60Hz 解析度的影像輸出。透過全新 AMD X570 系統晶片組提供 2 組 USB 3.1 Gen2 連接埠,支援最高 10Gbps 傳輸速度及 6 組 USB 3.1 Gen 1 5Gbps 接頭,另外亦額外提供 1 組 USB 3.1 Gen 2 前置接口,連接性非常完善。



ASRock X570 TAICHI Razer Edition

▲ Clear CMOS、BIOS Flashback 按鈕



ASRock X570 TAICHI Razer Edition 亦在 I/O Panel 上加入了 Clear CMOS 及 BIOS Flashback 按鈕,除了方便在玩家超頻失敗重設 UEFI 設定外,亦方便了用家在沒有 CPU 的情況下更新 BIOS 版本。







Killer E3100G 2.5G LAN



ASRock X570 TAICHI Razer Edition

▲ Killer E3100G 2.5G 電競網絡晶片





ASRock X570 TAICHI Razer Edition 在網絡方面有所升級,改用了 Killer E3100G 2.5Gbps Ethernet 電競網絡晶片,建基於 Intel I225 網絡晶片,特別針對電競遊戲應用作出最佳化,以最高優先度處理線上遊戲連線封包,實現更低延遲的遊戲體驗,並支援 10/100/1000/2500 Mbps 網絡連接速度,令下載遊戲、傳輸文件所需的時間更短,帶來更爽快的網絡連接體驗。







升級 Killer Wi-Fi 6 模組



ASRock X570 TAICHI Razer Edition

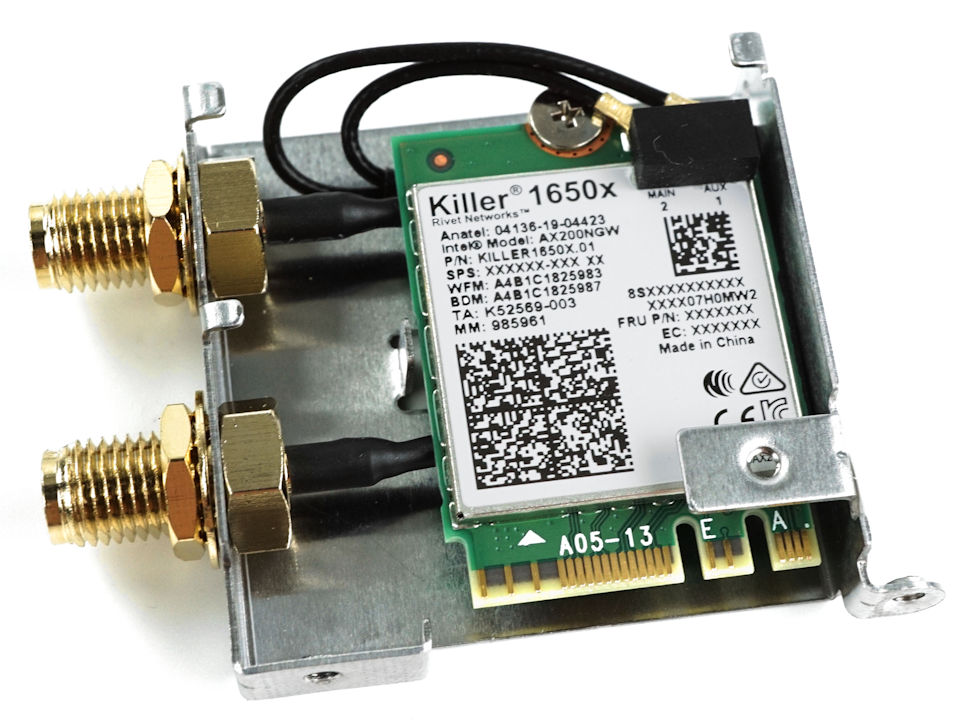

▲ Killer Wi-Fi 6 AX1650 無線網絡模組



無線網絡方面,ASRock X570 TAICHI Razer Edition 主機板升級採用 Killer Wi-Fi 6 AX1650 無線網絡模組,建基於 Intel Wi-Fi 6 AX200 硬體配搭 Killer 遊戲引擎,提供 802.11ax 雙頻 2x2 160MHz Wi-Fi 技術,同時向下支援 IEEE 802.11 a/b/g/n/ac 無線網絡協定,最高無線連接速度可高達 2.4Gbps,追貼有線網絡速度。同時具備 Bluetooth 5.1 支援新一代智能手機及穿戴裝置的連結以及智慧家庭、車用物聯網等領域中,帶來更高速、更遠傳輸距離的優勢。



ASRock X570 TAICHI Razer Edition

▲ 附連高增益獨立天線







支援 Killer 網絡加速引擎



ASRock X570 TAICHI Razer Edition



上述的 Killer 網絡晶片皆支援 Killer 網絡加速引擎,透過在 Killer Control Center 中作出網絡優先度調配,系統會自動優先處理選定的連線類型的資料封包,從而最佳化網絡頻寬的分配。配合 GameFast 技術,自動調整系統的背景程序,預留最大部分的電腦系統效能應付遊戲資料運算,確保能夠提供最流暢的遊戲體驗。



ASRock X570 TAICHI Razer Edition







3 組 M.2 介面 + 8 個 SATA 3



ASRock X570 TAICHI Razer Edition



主機板提供了 3 組 M.2 連接埠,其中 M2_1 及 M2_2 由 CPU LANES 提供,而 M2_3 則由 X570 系統晶片提供。全部插槽皆最高支援 PCIe Gen 4 x 4 速度規格,最高傳輸速度可達 64 Gbps,但僅 M2_1 及 M2_3 相容於 SATA 6Gbps 傳輸協定的 SSD 產品。



ASRock X570 TAICHI Razer Edition



M2_1 及 M2_2 連接埠支援最長 M. Key 2280 規格,M2_3 則支援最長 M. Key 22110,加入全幅面 M.2 SSD 散熱器設計,可滿足高階 PCIe SSD 產品對散熱的需求。



ASRock X570 TAICHI Razer Edition



此外,主機板設有 8 組由 AMD X570 系統晶片組提供的 SATA 6Gbps 連接埠,支援以 RAID 0、RAID 1 及 RAID 10 模式運作。







7.1 CH HD 音效模組



ASRock X570 TAICHI Razer Edition 亦有對音效模組作出改良,採用 Realtek ALC1200 Codec 晶片,可支援 7.1 聲道劇場級環繞音效,加上獨立運作的雙聲道前端音效輸出,具備高達 110dB SNR 音效輸出(DAC) 品質 及 90dB SNR 錄音 (ADC) 品質,配搭高品質 Nichicon Fine Gold 系列音效處理電容,能提升音效解析能力及聲音延展擴大效果,為專業遊戲玩家帶來迫真音響效果。



ASRock X570 TAICHI Razer EditionASRock X570 TAICHI Razer Edition

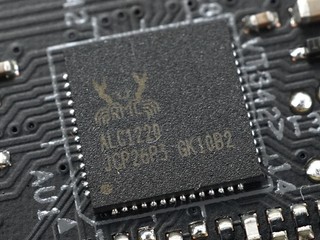

▲ Realtek ALC1220-VB Codec (左) /

ESS Hi-Fi Sabra ES9218 DAC 晶片 (右)





搭載了具備 32-bit Hyperstream 架構的 ESS SABRE9218 DAC 晶片,支援高達 32-bit 384kHz PCM 及 DSD256 規格,提供專業級 130 dB 訊噪比 (SNR) 的 Hypertream 動態範圍,將訊號轉換過程中產生的雜音降到最低。同時提供 -114 dB 的「總諧波失真加雜訊」 (THD + N) 數值,越低的總諧波失真代表能產生與原始採樣訊號越精確、越接近的輸出,帶來極致通透純淨的音訊,為專業遊戲玩家帶來迫真音響效果。



ASRock X570 TAICHI Razer EditionASRock X570 TAICHI Razer Edition

▲ WIMA 音響級電容 (左) /

Nichicon Fine Gold 音效電容 (右)





擁有獨立高精度 Clockgen 確保擁有超低抖動及防止溫度波動影響音效質素,配搭 Nichicon Fine Gold 音效電容及 WIMA 音響級電容分別作前後置面板音效接口過濾,提升音效解析能力及聲音延展擴大效果,提供溫暖、自然無比的音質,以及為專業遊戲玩家帶來迫真音響效果。







支援 Razer Chroma RGB 燈效





ASRock X570 TAICHI Razer Edition



ASRock X570 TAICHI Razer EditionASRock X570 TAICHI Razer Edition

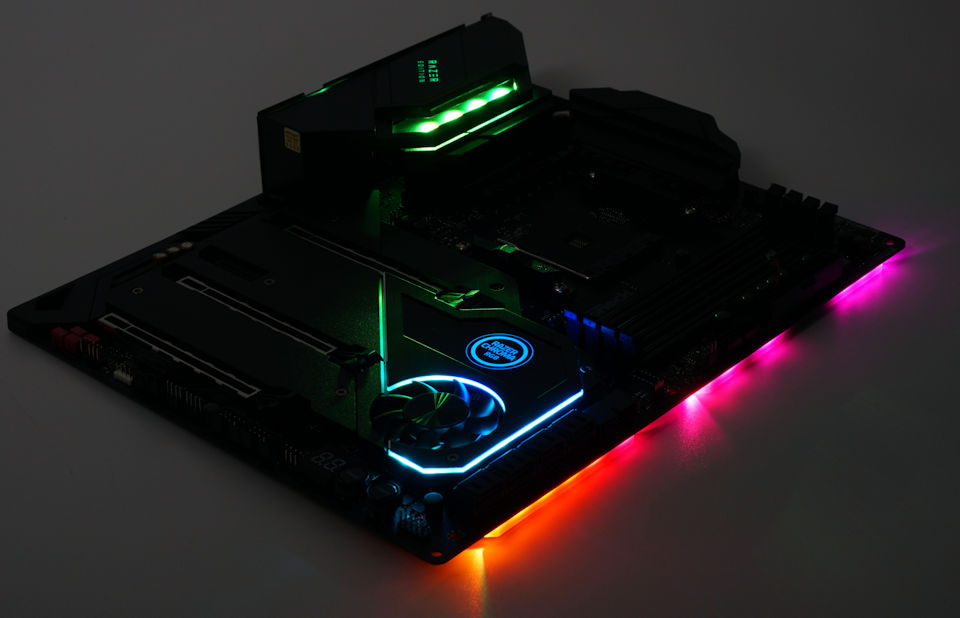

RGB 燈效方面,ASRock X570 TAICHI Razer Edition 就支援了 Razer 自家 Chroma RGB 燈效同步技術,分別在主機板右側、I/O Shield 上方及系統晶片組散熱器週邊位置加入 ARGB LED 燈珠,玩家可以透過 Razer Synapse 3 套件自由設定喜愛的燈效模式,內建多種動態燈效包括:點擊互動光、火焰效果、呼吸燈等等,不得不說在「玩燈」方面,Razer Chroma 的燈效模式比 ASRock Polychrome 的出眾多了。



ASRock X570 TAICHI Razer Edition

▲ 支援在 Razer Synapse 3 套件中設定燈效

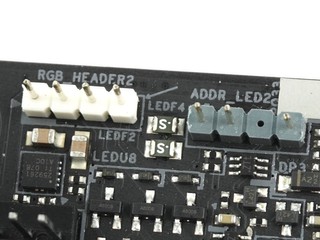

此外,主機板提供了 2 組 RGB LED 接口,支援標準 5050 RGB LED 燈條,輸出為 12V 3A,以及 2 組 可定址 ARGB 接口,支援 5V 3A 最多 15W 功率的 LED RGB 燈條,讓用家為系統佈置更豐富的 RGB 信仰燈光。



ASRock X570 TAICHI Razer EditionASRock X570 TAICHI Razer Edition





ASRock X570 TAICHI Razer Edition 主機板

售價︰HK$ 2860

查詢︰Felton (2273-8393)





小編評語︰



今次這片 ASRock 全新推出的 X570 TAICHI Razer Edition 限定主機板,在硬體規格上比原來的 X570 TAICHI 稍有升級,包括升級採用 16 相供電模組、Killer 2.5g Lan 及 Killer WiFi 6 模組,設有全黑化的全覆式 M.2、PCH 散熱盔甲及鋁合合背板,令外觀更型酷、更具電競風,而且在燈效方面改用 RAZER CHROMA 同步技術,加上 Razer 亦已經有推出機箱產品,想組裝「雷蛇」信仰電競系統的玩家不容錯過 !!
