揉合 Heatpipe 散熱設計

目前市場上大部份電源供應器大多以風扇作為主要散熱渠道，不過一直主力於散熱器產品的廠商 PC Cooler 其實亦有推出電源供應器產品，並於電源供應器中加入了常見於散熱器的 Heatpipe 導熱管散熱設計，而且 500 綠松石豪華版雖然針對入門級至主流級市場，但備有高階產品設計的模組化線材，於入門級市場中並不多見。

500 綠松石豪華版型號為 TU450A-LUX ，符合 ATX12V Ver. 2.31 電源規範，提供 350W 定額功率，支援最高 500W 峰值功率並維持約 10 秒，其採用雙路 +12V 輸出，其中 +12V1 輸出電流最高為 15A ， +12V2 輸出電流最高為 16.5A ， -12V 輸出電流最高為 0.5A ， +5VSB 輸出電流最高為 2.5A ， +3.3V 輸出電流最高為 21A ， +5V 輸出電流最高為 15A  ， 電源器採用主動式 PFC 電路，其 PF 值為 0.95 以上，供電能有效利用以減少損耗，並通過 3C 認證。

線材方面，雖然 500 綠松石豪華版為入門級產品，但卻備有高階電源器的模組化線材設計，除提供 20+4 Pin ATX 和 4+4 Pin 12V 電源接頭外 (24+4 ATX12V) ，亦提供一組 PCI-E 6 Pin 接口應付主流級繪圖卡供電需求，加上提供 2 組 SATA 線材 ( 支援 4 個供電接口 ) 和 2 組 4Pin 線材 ( 支援 4 個供電接口 ) 供用家模組化使用，而且線材配以尼龍編織網包覆，更為整齊耐用，亦可增加機箱內的空氣流動空間。

電源器採用主動式 PFC 電路，因此輸出電容方面採用容量數量可以相對較少，其中可見到電源器內只採用了一顆 400V 耐壓值， 220μF 容量的 HEC 電容。此外， EMI 濾波電路部份則採用兩個 Y 電容和三個 X 電容，而且設有一個共模電感和一個差模電感。

PC Cooler 500 綠松石豪華版的另一賣點在於散熱部份揉合常見於散熱器的 Heatpipe 設計，電源器內部設有 2 組 Heatpiep 導熱管散熱模組，而且電源器亦設有一把 14 cm 的液壓軸承靜音散熱風扇，以雙散熱方案為電源器內部元件提供更強的散熱能力，藉此提升使用壽命。

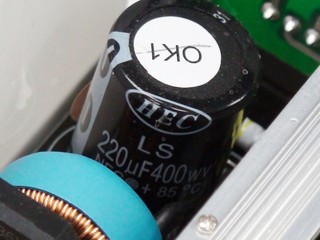

( 左 ) 電源器內建兩組 Heatpipe 散熱模組 ( 右 ) 採用一顆 HEC 的 220μF400V  電容

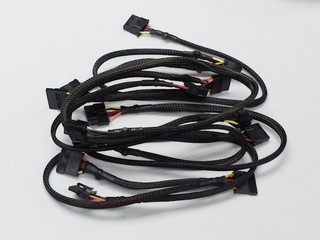

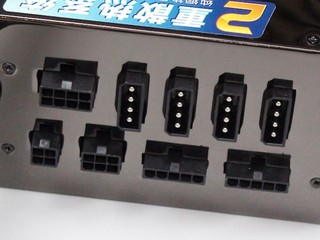

( 左 ) 電源器採用模組化線材設計 ( 右 ) 線材利用尼龍編織網包覆

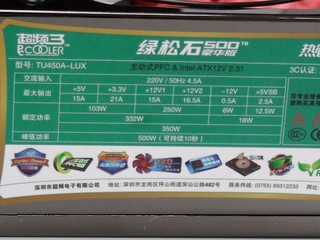

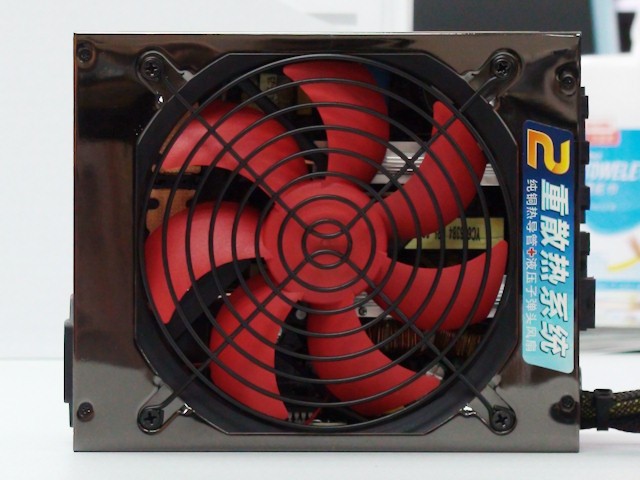

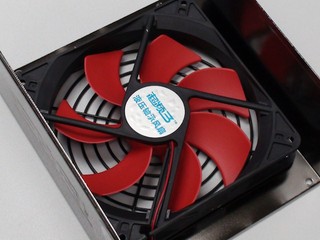

( 左 ) 採用雙路 +12V 輸出，分別為 15A 和 16.5A ( 右 ) 設有一個 14cm 散熱風扇

售價︰ HKD$390 (Esonex)   查詢︰ +852 2728  2486

詳細資料︰http://www.pccooler.cn/cn/proview.php?pro_typeid=234&pro_typeid2=251&pro_id=1516

編輯評語﹕

此款電源器雖然命名為 500 綠松石豪華版，但實際只支援 350W 定額功率，不過以針對入門級的電源器產品來說，其採用模組化線材設計可以值得一讚，加上雙散熱方案為電源器提升散熱效能，整體設計尚算不俗，假如售價能更為吸引，也不失為一個考慮之選。
