ASRock X399 TAICHI 主機板

為迎接 AMD Ryzen Threadripper 處理器登場， ASRock 推出全新「 X399 TAICHI 」主機板，「太極」喻意陰陽相融之意，採用高品質元件用料、實而不華的週邊規格，追求「規格」與「價格」之間完美平衡。

擁有 11 相 Super Alloy 數位供電、擁有 4 層的 2oz Copper 的 8 Layers PCB 、雙 Intel Gigabit Ethernet 及 Intel 802.11ac WiFi 模組，配搭 Purity Sound 4 音效模組、 AURA RGB 光效控制，定價 HK$3,080 絕對是 X399 平台的高性價比首選。

( 左 ) 齒輪造型的系統晶片散熱器  ( 右 ) PCB 上的巨型齒輪圖案

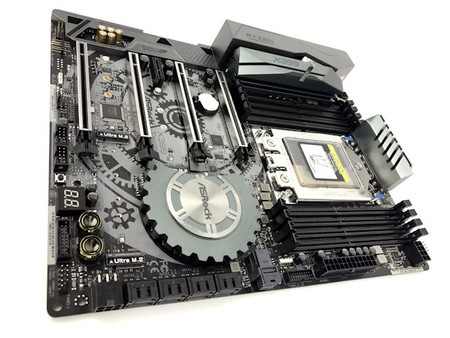

ASRock 「 X399 TAICHI 」主機板採用標準 ATX Form Factor 規格，尺寸為 30.5cm x 24.4cm ，改用灰、黑主題顏色，齒輪造型的系統晶片散熱器，配搭 PCB 上的巨型齒輪圖案，外觀設計非常具質感。

全新 Socket TR4 處理器接口

採用 AMD Socket TR4 接口，支援全新 AMD Ryzen Threadripper 系列處理器，最高可達 16 核心、 32 線程，適合針對追求極致性能的電競遊戲玩家、 4K 影像特效制作、專業 3D 繪圖及工作站運算應用，由於在相同 CPU 核心數規格售價較 INTEL Core X 系列更便宜，或相同價位下其 CPU 核心更多、性能更高，令不少玩家轉投 AMD 平台懷抱。

全新 Socket TR4/SP3r2 接口

全新 Socket TR4 擁有高達 4094 個 LGA 接點，其插座設計與伺服器市場的 Socket SP3 完全相同，但兩者並不能互換使用，因此 AMD X399 主機板並不支援 EPYC 處理器。

AMD 已公佈了 7 款 Ryzen Threadripper 型號，最近上市的第二代 Threadripper 型號為最高規格，32 核心、64 線程的「2990WX」， TDP 功耗規格高達 250W，7 個型號皆沒有鎖上處理器倍頻，讓進階玩家可以完全發揮其超頻潛能。

AMD Ryzen Threadripper Family

此外， AMD 在 8 月 31 日推出了 16 核心、32 線程的「2950X」， 並會在 10 月份推出  24 核心、48 線程的「2970WX」及 12 核心、24 線程的「2920X」，當中「2920X」及「2950X」為 180W TDP 功耗，而「2970WX」及「2990WX」則為 250W TDP 功耗。據 AMD 官方文件指出，Socket TR4 處理器將會一直沿用至少到 2020 年，成為 AMD HEDT 平台的統一接口規格，所以 AMD X399 主機板不會因 CPU 換代而被淘汰。

11 相 IR 數位供電、 60A Dr.MOS 晶片

巨型鋁合金散熱器配搭 Heatipipe 導熱管

AMD Ryzen Threadripper 處理器 TDP 高達 180W ，當 Full Core 時脈超頻至 4GHz 並完全負載， CPU 功耗將接近 350W ，保留足夠的供電能力滿足超頻所帶來的額外負載， ASRock 「 X399 TAICHI 」主機板採用了 11 相 IR 數位供電設計，每相供電平均分攤 CPU vCore 電流負載，降低每一相數的溫度、提升壽命，供電模組用料亦作出升級，完全拋離同級對手。

( 左 ) 兩顆 IR35201 多相控制晶片 ( 右 ) IR3555M Dr.MOS 整合式 MOSFET

採用兩顆 Infineon IR35201 雙輸出數字多相控制晶片，配搭 11 顆 Infineon  IR3555M 60A Dr.MOS 整合式 MOSFET ，擁有最新 PowlRstage 技術能獨立監控、最佳化每一相電源，相比傳統的供電設計更具效率、電源調控更精準 ，足以應付所有繁重運算及超頻需求。

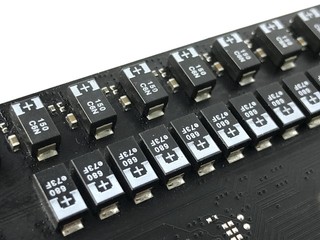

( 左 ) 60A 合金高效電感 ( 右 ) 升級鉭電解電容

採用高品質 60A 合金高效電感，有效提高飽和電流達 3 倍，改善主機板的 VCore 電壓供應的穩定性。供電模組電容更改用鉭電解電容，其體積效率優異能節省 PCB 面積，而且工作溫度範圍寬廣，能強化濾波作用，優化電源輸出效率及降低雜訊產生，而且壽命持久可靠。

支援 Qual Channel 技術、最高 DDR4-4000 倍頻

8 個 DDR4 DIMM 插槽，最高支援 128TB 容量

記憶體方面， ASRock 「 X399 TAICHI 」主機板具備了 8 個 DDR4 DIMM 插槽，支援 Quad Channel 四通道記憶體技術、 2 DIMM per Channel 配置，可配置 un-buffered 、 non-ECC 及 ECC 記憶體模組，雖然 AMD 規格上支援最高 1TB 記憶體容量，但由於僅支援 UDIMM 模組，暫時單條最高只有 16GB 容量，因此實際上最高支援 128GB 系統記憶體。

最高 DDR4-4000 倍頻

記憶體速度方面，經過 AMD 更新 AGESA 韌體後， Ryzen 處理器的記憶體相容性已大有改善，官方規格支援最高 DDR4-2666 @ 1DPC 或 DDR4-2400 @ 2DPC ，雖然非官方提供最高 DDR4-4000 記憶體倍頻選擇，但要跑上 DDR4-3600 或以上會變得非常困難，建議玩家選購時務必查看 QVL 支援清單，免得買到不適合的記憶體模組。

新一代 X399 系統晶片

AMD X399 系統晶片

採用全新 AMD X399 系統晶片，處理器與晶片組之間透過 PCIe Gen 3 x4 互連，基本上 AMD X399 晶片規格與 AMD X370 完全相同，提供了 8 個 PCIe 2.0 Lanes 、 8 個 SATA 6Gbps 連接埠並支援 RAID 0 、 1 及 RAID 10 模式，內建 12 個 USB 連接埠，包括 2 個為 USB 3.1 Gen 2 提供高達 10Gbps 傳輸速度， 4 個 USB 3.1 Gen 1 及 6 個 USB 2.0 連接埠。

4 組 PCIe x16 擴充槽、支援 4 Ways SLI/CrossFireX

ASRock 「 X399 TAICHI 」主機板提供 4 組 PCIe x16 擴充槽，為應付高階繪圖卡身重量，全部加入「 Steel Slot 」全包覆式不鏽鋼加固以及焊接點強化，能避免因施力不當或顯示卡過重對 PCIe 插槽的損害，相較傳統 PCIe 接口其橫向強度提升了 1.7x ，縱向強度則提升 3.2x ，接口外觀亦變得更高貴。

由於 AMD Ryzen Threadripper 處理器擁有高達 60 個 PCIe Lanes ，因此 AMD X399 平台的繪圖接口支援能力相較 INTEL X299 更強大，可同時提供 2 組 PCIe x16 Lanes 及 2 組 PCIe x8 繪圖接口，可達成 AMD4-Way CrossFireX 及 NVIDIA 4-Way SLI 繪圖卡加速配置。

PCIe Slot Configurations

值得注意的是， PCIE3 接口的 PCIe x1 Lanes 是由 AMD X399 系統晶片所提供，僅支援 PCIe Gen 2 規格，建議用作連接較慢速的週邊裝置，避免因頻寬不足出現令性能下降。

Hyper BCLK Engine III + BIOS Flash Back

為提升 BCLK 超頻能力， ASRock 「 X399 TAICHI 」主機板額外加入了 Hyper BCLK Engine III 外部基準頻率產生晶片，相較採用內部 Clockgen 受限於 5% 頻率調整限制，採用外部 Clockgen 能提供更寬廣的 BCLK 調整範圍及精准的時鐘波形， 能仔細微調頻率搾出 CPU 最大超頻潛力。

( 左 ) Power 、 Reset 按鈕及 Dr Debug 顯示  ( 右 ) Hyper BCLK Engine III 晶片

( 左 ) BIOS FlashBack 控制晶片  ( 右 ) BIOS FlashBlack 按鈕

備有 Dr. Debug 指示燈，能顯示系統啟動的自我檢測碼，當系統無法啟動時能提供代碼，令用家能得悉哪部份出現問題並進行故障排解。擁有 DualBIOS 設計，設有主 BIOS 、備用 BIOS 兩顆實體 ROM ，當主 BIOS 出現問題時系統會自動由備用 BIOS 作出修復，非常安全。

ASRock 「 X399 TAICHI 」新增了 BIOS Flashback 功能，在沒有安裝 CPU 及 Memory 的情況下，只需插上電源及一支載有 BIOS 檔案的 USB 隨身碟，即可快速為主機板更新 BIOS 。

3 組 Ultra M.2 + 10 個 SATA 連接埠

ASRock 「 X399 TAICHI 」主機板提供了 3 組 Ultra M.2 介面，可支援 PCIe Gen 3 x4 或 SATA 介面的 M.2 SSD 產品，支援 M Key 2242/2260/2280 規格，最高傳輸速度可達 32Gbps ，支援 NVMe SSD 傳輸協定。不過， AMD X399 平台並沒有開放 NVMe RAID 功能，只支援 SATA 介面的 M.2 SSD 組成 RAID 陣列，雖然 AMD 曾表示會開放 NVMe RAID 功能，但沒有公佈確切的時間表。

此外，主機板提供了 8 組 SATA 6Gbps 連接埠，全部由 AMD X399 系統晶片提供，支援 RAID 0, RAID 1 和 RAID 10 模式。提供一組 U.2 連接埠，其頻寬與 M2_1 介面共享，當 U.2 連接埠被使用時 M2_1 介面會被屏閉。

雙 Intel Gb Ethernet + Intel 802.11ac WiFi 模組

ASRock 「 X399 TAICHI 」主機板提供 1 組 USB 3.1 Type A 及 1 組 USB 3.1 Type C 高速連接埠，傳輸速度最高可達 10Gbps 。此外， Back I/O 同時提供了 8 個 USB 3.0 介面，加上主機板提供 4 組 USB 3.0 及 4 個 USB 2.0 擴充接口，合共可支援 18 個 USB 介面。

網絡連接方面， ASRock 「 X399 TAICHI 」加入 2 顆 INTEL i211AT Gigabit Ethernet 晶片，提供兩組 RJ45 10/100/1000Mbps 網絡介面，支援 Wake-On-LAN 、 PXE 功能，其先進的中斷處理有助低降 CPU 資源佔用率，支援 Jumbo Frame 功能有效提升大型封包資料流量，性能表現備受遊戲們推荐，備有防雷撃 / 防 ESD 靜電設計避免硬體受損。

此外， ASRock 「 X399 TAICHI 」主機板內建 INTEL Dual Band Wireless-AC 3160 WiFi 模組，支援 2.4GHz 、 5GHz 雙頻網絡、 IEEE 802.11 a/b/g/n/ac 無線網絡協定，最高無線連接速度可達 433Mbps ，同時具備 Bluetooth 4.0 + High Speed Class II 傳輸連接，用作連接智能手機、平板及各種藍芽週邊裝置。

Purity Sound 4 音效模組

音效方面， ASRock 「 X399 TAICHI 」主機板升級全新「 Purity Sound 4 」音效模組，採用新一代高階 Realtek ALC1220 Codec 晶片，支援數位 10 聲道音效晶片，可提供包括 7.1 聲道劇場級環繞音效，加上獨立運作的 2 聲道前端音效輸出，內建兩組類比數位轉換器 (ADC) ，並支援麥克風的回音消除 (AEC) 、波束成形 ( BF ) 和降噪 ( NS ) 等技術，提升至高達 120dB 訊噪比 (SNR) 音效輸出品質 及 113dB 訊噪比的錄音品質。

( 左 ) Realtek ALC1220 Audio Codec 音效晶片 ( 右 ) Nichicon Fine Gold 系列電容

為提升耳機輸出質素加入 Ti NE5532 耳擴放大器晶片，支持高達 600Ω 阻抗耳機、無電容 Direct Drive 技術，音色溫暖保真度高，絕對是耳機發燒友必備。配搭高品質 Nichicon Fine Gold 系列音效處理電容，能提升音效解析能力及聲音延展擴大效果，為專業遊戲玩家帶來迫真音響效果。

( 左 ) Ti NE5532 Premium Amplifier 晶片 ( 右 ) PCB 分隔屏蔽及左右聲道分層

AURA RGB LED 光效控制

作為 ASRock X399 平台的效能級型號，「 X399 TAICHI 」主機板設計以高品質用料及性能作賣點，並沒有在 RGB 光效控制上著墨太多，主機板晶片散熱器下、 PCIe 繪圖接口及 M.2 介面中加入 RGB LED 顆粒，效果較為低調。

支援 256 種 RGB 顏色配置，除可透過 AURA LED 控制軟件作出調控外， ASRock 更在今代 UEFI BIOS 中亦加入 AURA LED 控制介面，可以無需安裝控制軟件可直接在 BIOS 中進行設定。

提供不同的光效控制組合，除了預設的「 Static 」靜態光源外，用家可以在 GUI 介面中選擇「 Breathing 」呼吸效果、「 Strobing 」頻率閃爍、「 Cycling 」色彩循環、「 Random 」隨機效果等等。

另備有「 Music 」模式能偵測系統音量輸出，當玩家在播放音樂、電影或進行遊戲時， LED 燈泡就會隨著音樂節奏或是遊戲中的槍撃聲音脈動，對於採用透明側板機箱的玩家，「 Music 」模式的發光效果能令整個系統變得更型酷。

提供 2 組 AURA 5050 RGB LED 接口

ASRock 「 X399 TAICHI 」主機板提供了 2 組 AURA RGB LED 接口，支援標準 5050 RGB LED 燈條及相容 AURA RGB 的週邊裝置，電壓輸出為 12V 2A ，只要接上 4 針腳 Aura RGB 燈條插座，就能透過軟體能與主機板同步 RGB LED 效果。

ASRock X399 TAICHI 主機板

售價︰ HK$3,080 查詢︰ Felton (2273-8393)

編輯評語︰

ASRock 「 X399 TAICHI 」主機板以高性價比作賣點，擁有 11 相 IR 數位供電， 60A Dr.MOS 整合式 MOSFET 、 60A 高效合金電感配搭鉭電解電容，用料級數進一步提升，雙 Intel Gigabit Ethernet 、 USB 3.1 Type A+C 連接埠 、內建 Intel 802.11ac WiFi 模組，週邊規格齊全實用在同價位對手中規格最強。
