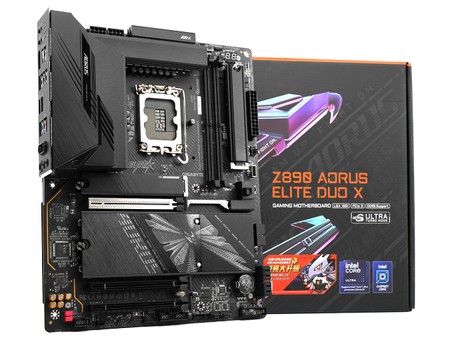

GIGABYTE Z890 AORUS ELITE DUO X 主機板

過往主流級 Z 板基本上必定配備四組記憶體插槽，GIGABYTE 卻在這塊主流定位的 Z890 AORUS ELITE DUO X 主機板上採用了相對破格的 2 DIMM 記憶體配置，支援全新獨家 D5 Duo X 技術、兼容單條 128GB 的 CQDIMM 記憶體，具備 16 + 1 + 2 + 1 相 60A DrMOS 供電設計，支援最新 PCIe 5.0 傳輸介面、最高 DDR5-10266+ OC、5 組 M.2 NVMe SSD 配置、1 組 USB4 接口、5G LAN 網絡模組及 Wi-Fi 7 無線網絡模組，更加入實體開機按鍵、Dr. Debug LED 燈等方便超頻的功能。

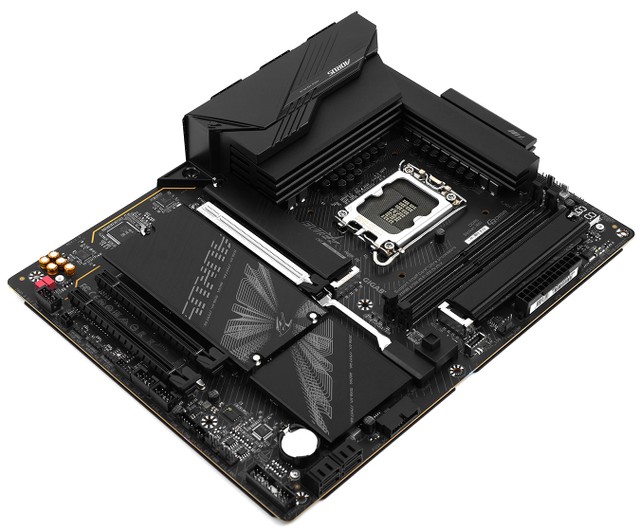

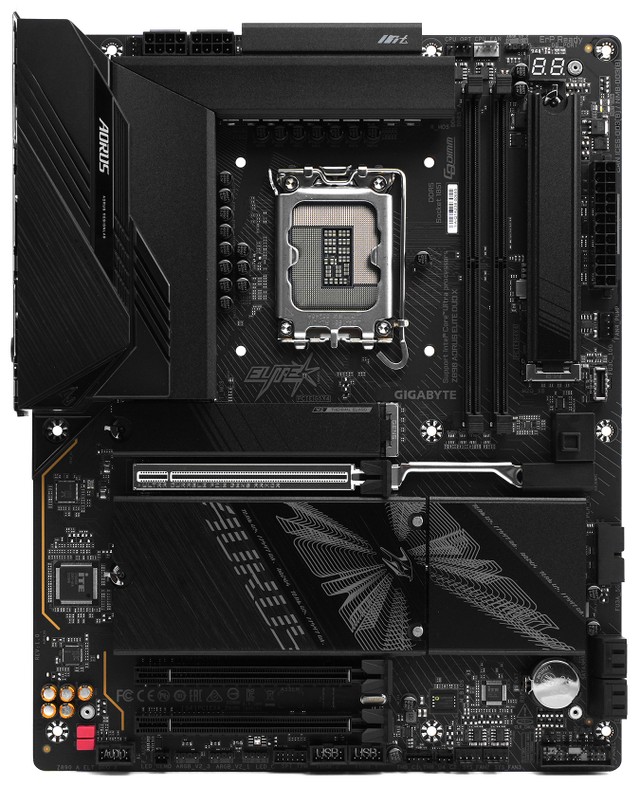

GIGABYTE Z890 AORUS ELITE DUO X 主機板為 ATX Form Factor 規格，尺寸為 30.5cm x 24.4cm，具備 8 層 2X Copper PCB 設計，採用黑色 PCB 搭配黑色金屬散熱器，散熱器設有鋁擠散熱鰭片的斜線條及橫線條設計，並在 PCB 和散熱器表面加入部分白色圖案塗層作裝飾點綴，帶來簡潔優雅的質感。

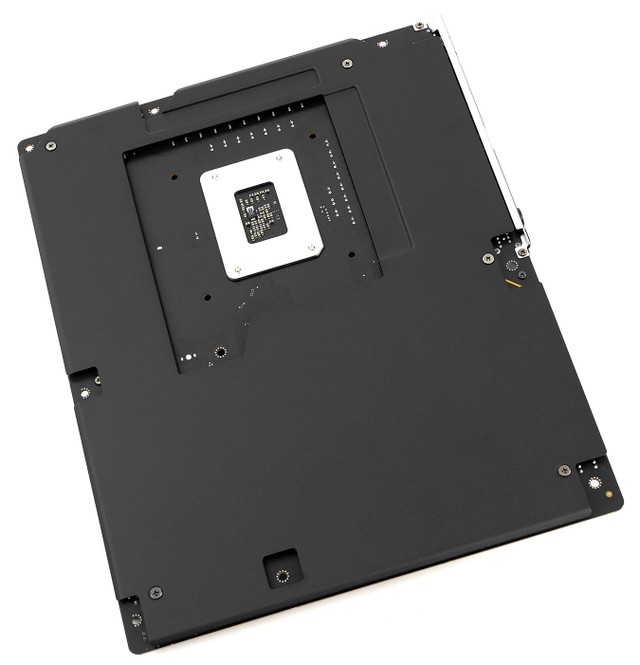

GIGABYTE Z890 AORUS ELITE DUO X 主機板背面採用鋁合金背板連接，有效加強主機板的承重能力，避免彎板以保護內部線路，亦可為 MOSFET 背面提供少許被動散熱效果。

支援 Core Ultra 200S Plus 處理器、全新 LGA 1851 Socket

Intel Z890 主機板採用全新 LGA 1851 處理器介面，支援 Intel Core Ultra 200S / 200S Plus 系列桌上處理器，外觀與上代 LGA 1700 一樣為長方形，尺寸為 37.5mm x 45.0mm，防呆的凹槽位部分由 LGA 1700的左方上下位置，LGA 1851 改為右方上下位置，Socket 裝載板的打開方式使用類似 LGA 1366 的結構，插座杆與裝載板的方向相反。

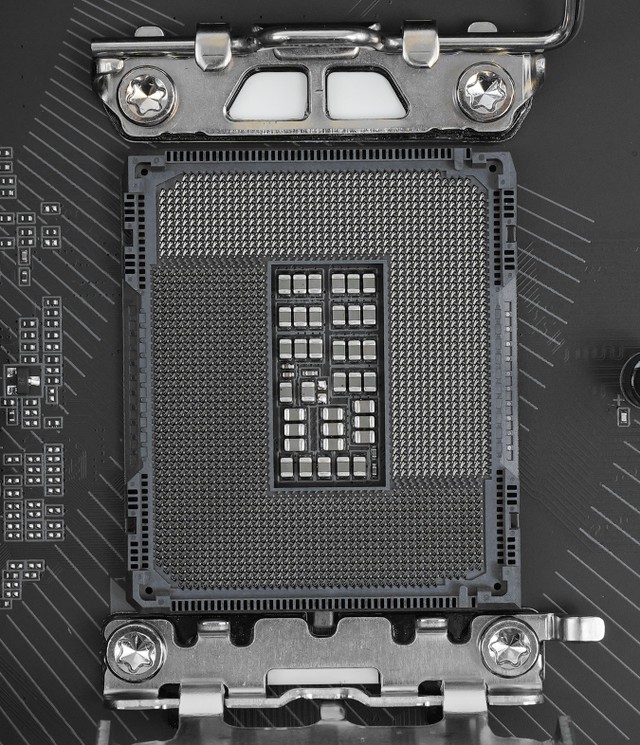

▲ LGA 1851 Socket

LGA 1851 插座和 LGA 1700 插座擁有相同的物理規格，能夠共用同一個散熱器扣具，不過 LGA 1851 增加至 1851 個引腳，而且引腳定義不相同，因此不支援舊代 CPU 使用。

Intel Core Ultra 200S Plus 處理器規格

Intel Core Ultra 200S Plus 系列 Arrow Lake Refresh 處理器定位屬 Arrow Lake 的半代更新，同樣採用台積電 3nm 製程，並搭配使用 Intel Foveros 3D 封裝技術製作生產；同樣採用大小核混合架構、沒有 Hyper-Threading 功能、具備 13 TOPS 算力的 AI NPU 單元，最大特色是晶片互連 D2D 的預設時脈亦增加了 900MHz，大幅降低處理器與記憶體控制器之間的延遲，令遊戲性能有所提升。Core Ultra 200S Plus 支援原生 DDR5-7200 記憶體速度，亦同樣支援 UDIMM DDR5 和最新 CUDIMM DDR5 記憶體模組，支援 PCIe 5.0 傳輸技術，CPU 提供 20 條 PCIe 5.0 及 4 條 PCIe 4.0 線路。

Intel Core Ultra 200S 處理器規格

Intel Core Ultra 200S 系列 Arrow Lake 處理器為二代 Core Ultra 桌上處理器，全面採用台積電 3nm 製程，並搭配使用 Intel Foveros 3D 封裝技術製作生產。相比上代 14 代 Intel Core 系列 Raptor Lake-S Refresh 處理器，今代同樣使用大小核混合架構，P-Core 減刪了 Hyper-Threading 功能，P-Core 頻率調整至最高 5.7GHz，E-Core 頻率提升至最高 4.6GHz。最大特色是首次加入 AI NPU 單元，提供 13 TOPS 算力。Core Ultra 200S 全系列支援 UDIMM DDR5 和最新 CUDIMM DDR5 記憶體模組，支援原生 DDR5-6400 記憶體速度，支援 PCIe 5.0 傳輸技術，CPU 提供 20 條 PCIe 5.0 及 4 條 PCIe 4.0 線路。

全新 Intel Z890 系統晶片

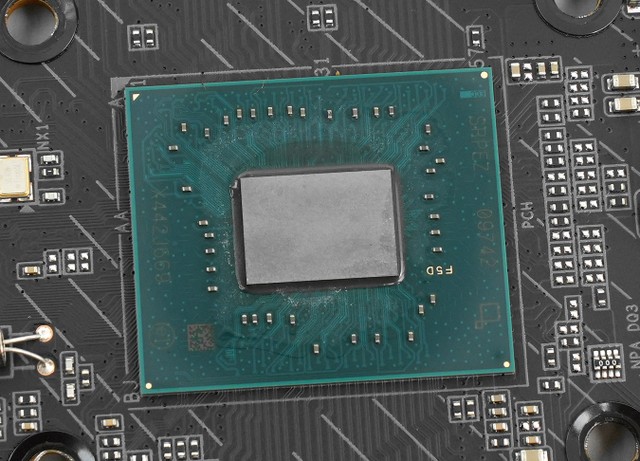

▲ Intel Z890 系統晶片

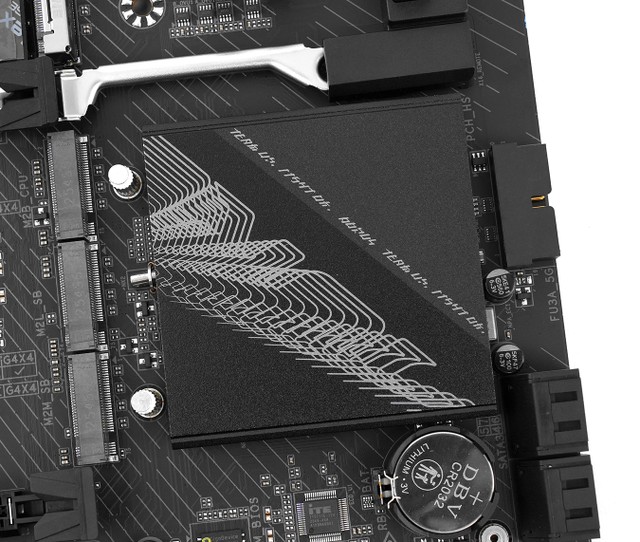

▲ PCH 散熱器

全新 Intel Z890 晶片組對比上代 Z790 晶片組，規格上只有輕微提升調整，支援 CPU 和記憶體超頻，採用 DMI 4.0 x8 通道，全面捨棄 PCIe 3.0 Lanes，晶片組 PCIe 4.0 Lanes 由 20 個提升到 24 個，晶片組 HSIO Lanes 數目由 38 個下降至 34 個，CPU 原生支援 2 支援 2 個 TB4 / USB4 介面，而 USB 3.2 和 USB 2.0 介面數目不變。

Intel Z890 系列晶片組規格

支援全新 CQ-DIMM、最高 DDR5-10266+ OC 速度

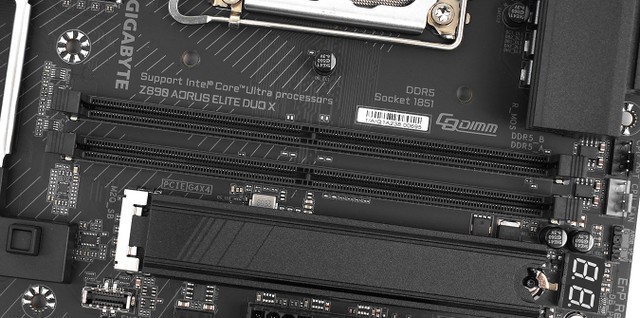

▲ 支援 2 組 DDR5 DIMM 擴充槽

記憶體插槽方面，GIGABYTE Z890 AORUS ELITE DUO X 主機板支援全新 D5 Duo X 技術，支援全新 CQ-DIMM (4R CUDIMM)，設有 2 組 DDR5 DIMM 擴充槽，每組 DIMM 擴充槽最大支援 128GB 容量，最大容量為 256GB，支援 Dual Channel 雙通道模式，並採用 1 Slot Per Channel 插槽設計、SMT 表面黏著技術插槽、最佳化記憶體線路設計。記憶體速度方面，主機板官方規格表示支援最高 DDR5-10266+ OC 速度 (1DPC 1R)，以及支援 6400 ~ 4800 JEDEC 速度。

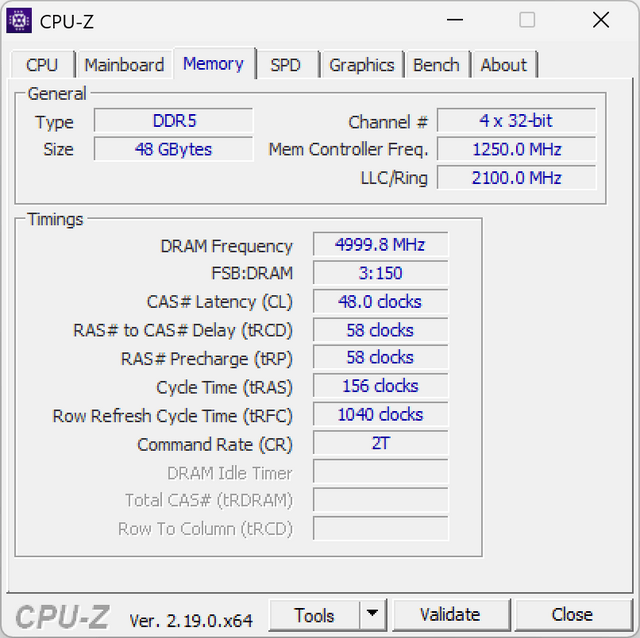

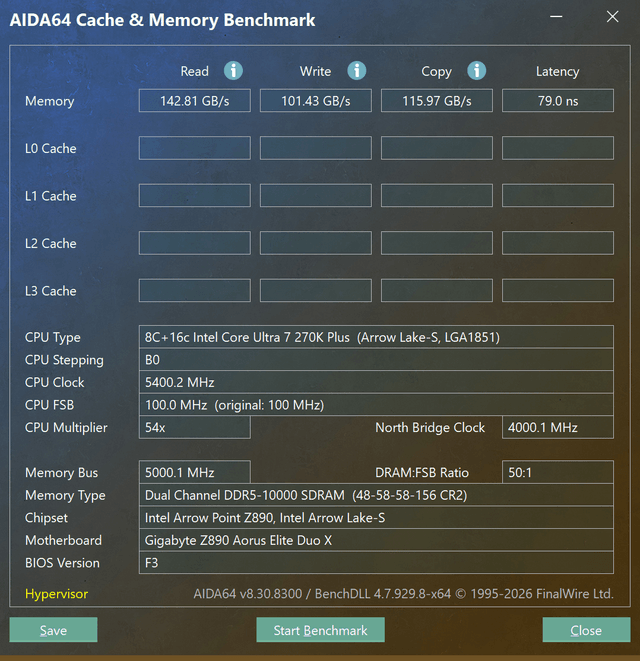

記憶體超頻測試採用 Intel Core Ultra 7 270K Plus CPU 和 v-color Manta XFinity RGB DDR5-9466 24GB x2 記憶體，在手動調整工作電壓及延遲值後，成功超頻至 DDR5-10000 CL48 Gear 4，並完成 AIDA64 記憶體讀寫速度測試。

16 + 1 + 2 + 1 相 60A DrMOS 供電

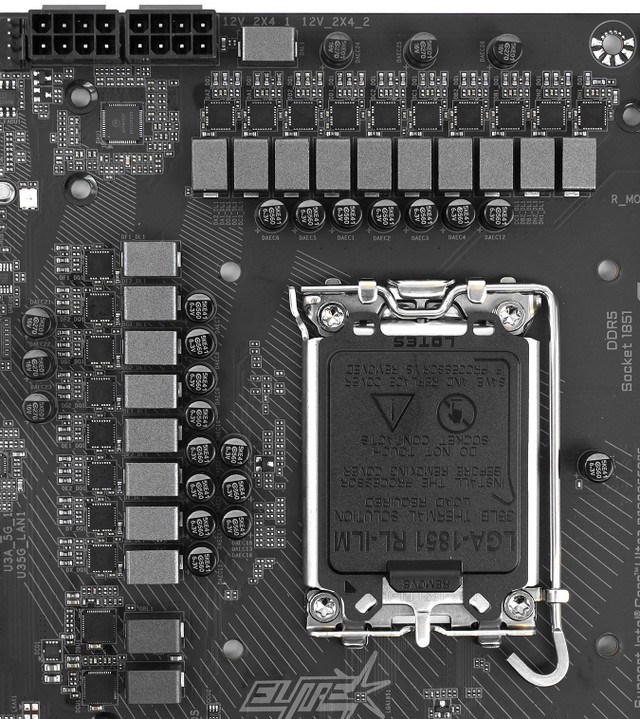

Intel Arrow Lake 供電架構主要分為 vCore 供電、VCCGT 供電、VCCSA 供電、VNNAON 供電。VCCGT 供電為 CPU iGPU 部分，VCCSA 供電為 CPU IMC 部分，VNNAON 供電為主機板 PCIE / DMI / TCSS / 內部低電力裝置等部分。VRM 供電模組方面，GIGABYTE Z890 AORUS ELITE DUO X 主機板採用 20 相供電設計，其中 16 個為 CPU vCore 供電、1 個為 VCCGT 供電、2 個為 VCCSA 供電、1 個為 VNNAON 供電，每組供電平均攤分電流負載，加強系統穩定性以應付繁重的運算需求。

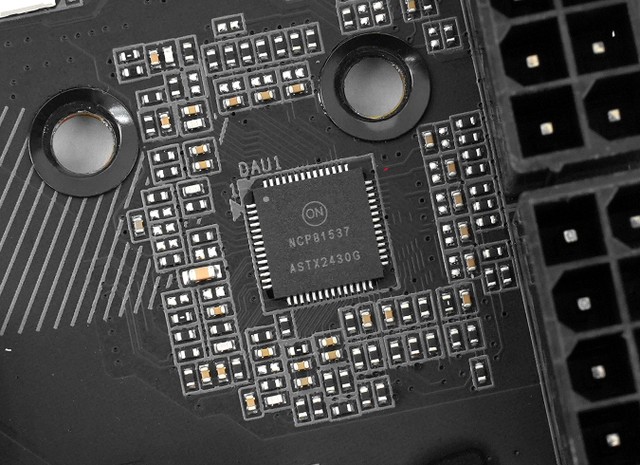

▲ NCP81537 PWM 控制器

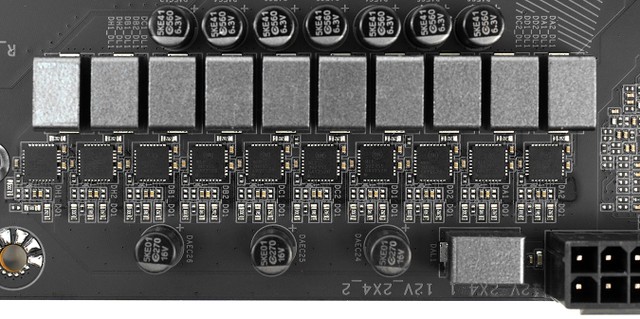

▲ NCP302155R 60A DrMOS 晶片

GIGABYTE Z890 AORUS ELITE DUO X 主機板採用 Onsemi NCP81537 PWM 控制器，vCore 供電以 16 (8x2) 相並聯模式配置運作，配搭 16 組 Onsemi NCP302155R 60A DrMOS 晶片，vCore 部分總輸出可達 960A 電流負載，多相數供電和飽和總電流負載可承受高階 CPU 長時間高負載運作，並保持低溫度穩定狀態。

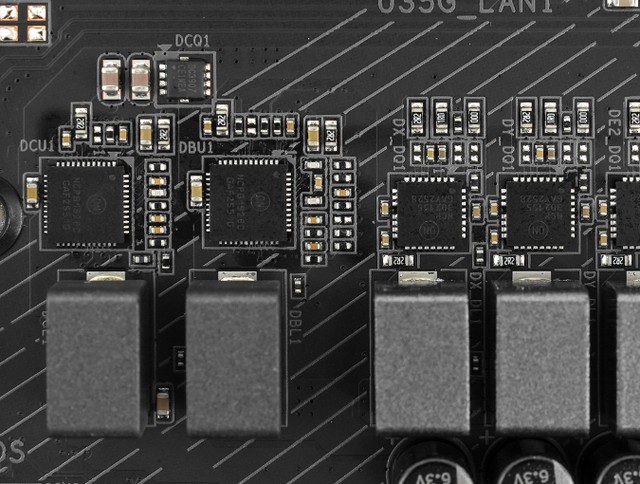

▲ NCP302155R 60A DrMOS 晶片、NCP81526C 40A DrMOS 晶片

主機板採用 2 相 VCCSA 供電，搭配 2 組 Onsemi NCP302155R 60A DrMOS 晶片；採用 1 相 VCCGT 供電、1 相 VNNAON 供電，各自搭配 1 組 Onsemi NCP81526C 40A DrMOS 晶片。

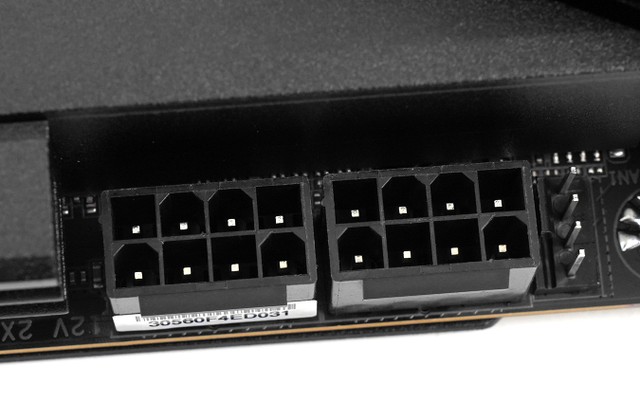

▲ ATX 8+8-pin CPU 供電插槽

GIGABYTE Z890 AORUS ELITE DUO X 主機板採用 2 組 ATX 8-pin CPU 供電插槽，可滿足全系列 Core Ultra 200S / 200S Plus CPU 電源功耗需求。

大型鋁擠鰭片 VRM 散熱器

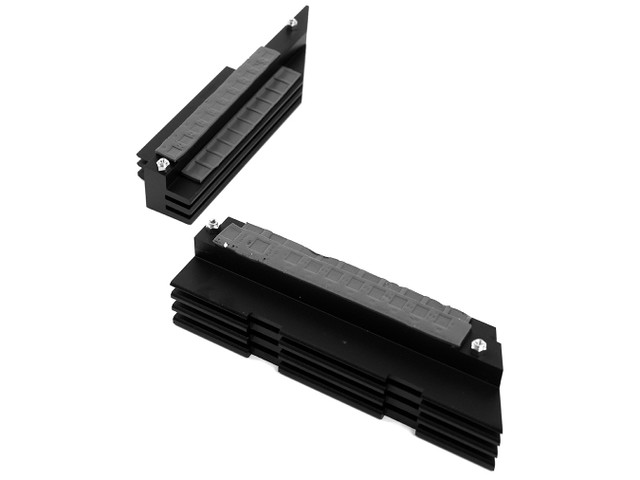

GIGABYTE Z890 AORUS ELITE DUO X 主機板採用 2 組 VRM 大型鋁擠散熱器，具備鋁擠造型散熱鰭片，可讓 MOSFET 晶片保特於較低的工作温度，為系統提供穩定的供電輸出。

SMT PCIe 5.0 插槽、PCIe UD Slot X 插槽

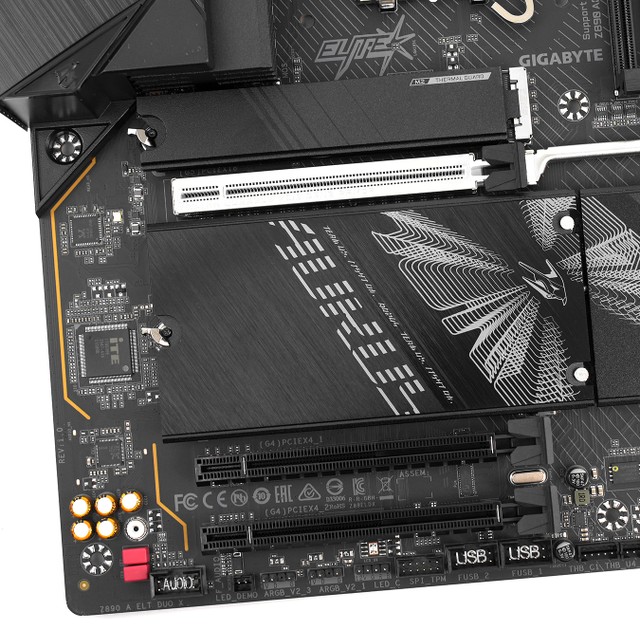

GIGABYTE Z890 AORUS ELITE DUO X 主機板提供 3 組 PCIe x16 插槽，上方的 PCIEX16 插槽支援最高 PCIe 5.0 x16，由 CPU Lanes 提供；下方由上至下依序為 PCIEX4_1 及 PCIEX4_2 插槽，均支援最高 PCIe 4.0 x4，由 Z890 晶片組提供。

*PCIEX4_2 插槽與 M2L_SB 插槽共享頻寬，當 M2L_SB 被佔用時，PCIEX4_2 插槽不會運作

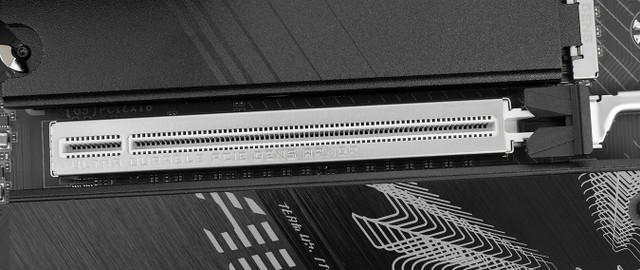

PCIEX16 插槽採用 GIGABYTE 的全新 PCIe UD Slot X 設計，採用金屬外殼加固設計，可增強插槽的承托力和減少插槽被扯開的機會，亦採用 SMT 表面黏著技術的插槽設計，相比傳統 DIP PCIe 插槽，可提供更穩定的訊號傳輸，並減少訊號衰減的機會。

GIGABYTE Z890 AORUS ELITE DUO X 主機板加入自家 PCIe EZ-Latch Plus 簡單移除按鈕，當用家插上顯示卡在 PCIEX16 插槽時，用家只需要按下右邊的按鈕，便可以馬上彈起 PCIe 卡扣，方便拆除顯示卡。

PCIe 插槽配置

5 組 M.2 SSD 介面、4 組 SATA 3 介面

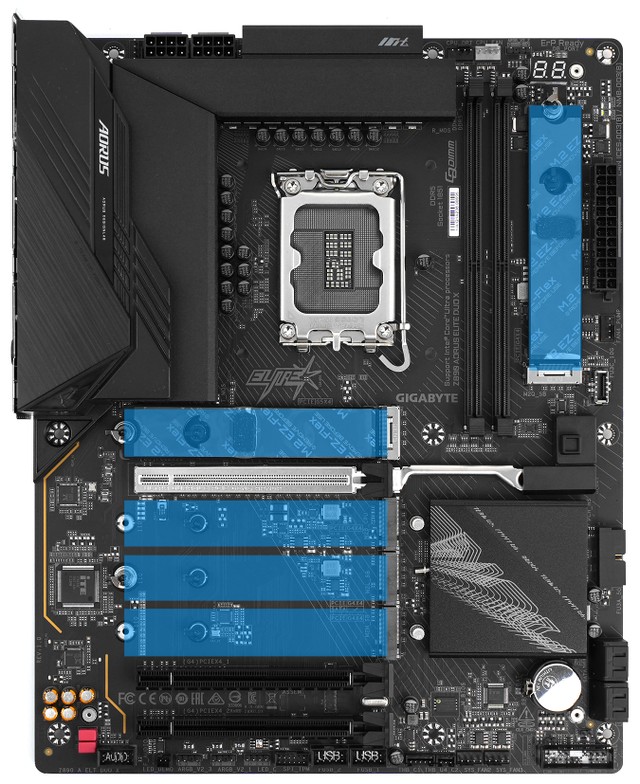

▲ 5 組 M.2 SSD 介面配置

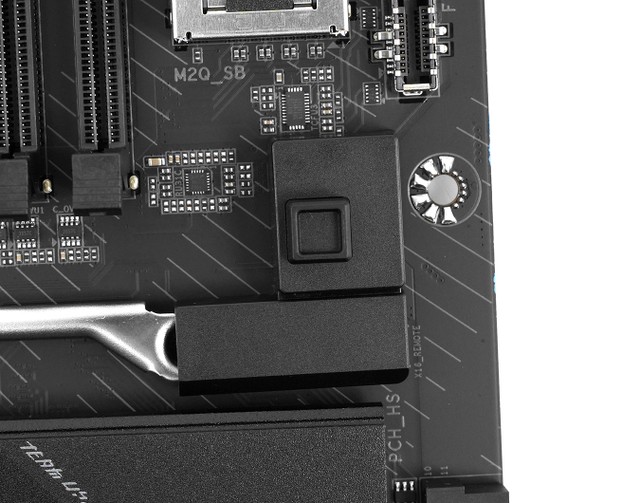

GIGABYTE Z890 AORUS ELITE DUO X 主機板提供 5 組 M.2 NVMe SSD 介面配置，主機板 PCIEX16 插槽上方設有 M2A_CPU 插槽，支援最高 PCIe 5.0 x4，PCIEX16 插槽下方亦設有 M2B_CPU 插槽，支援最高 PCIe 4.0 x4，皆由 CPU LANES 提供。M2B_CPU 插槽下方由上至下依序為 M2L_SB 及 M2M_SB 插槽，另外於記憶體插槽右側設有 M2Q_SB 插槽，皆支援最高 PCIe 4.0 x4，皆由 Z890 PCH 提供。

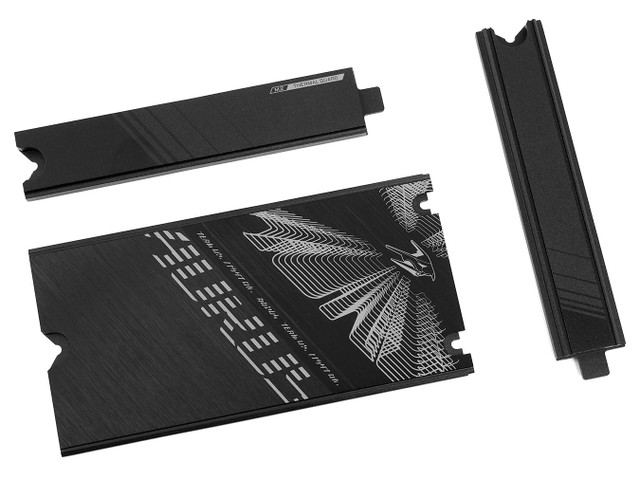

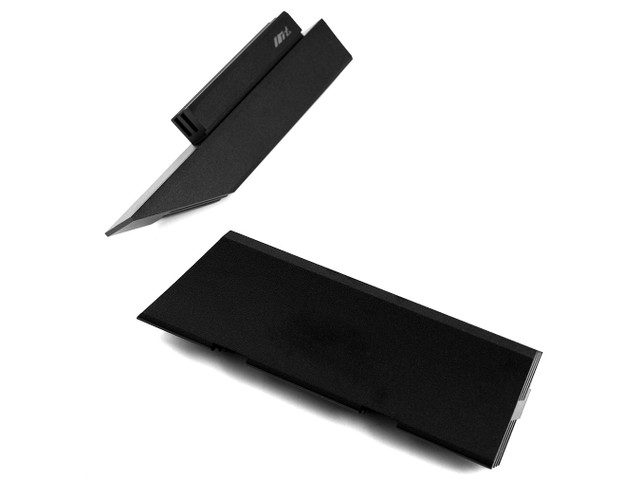

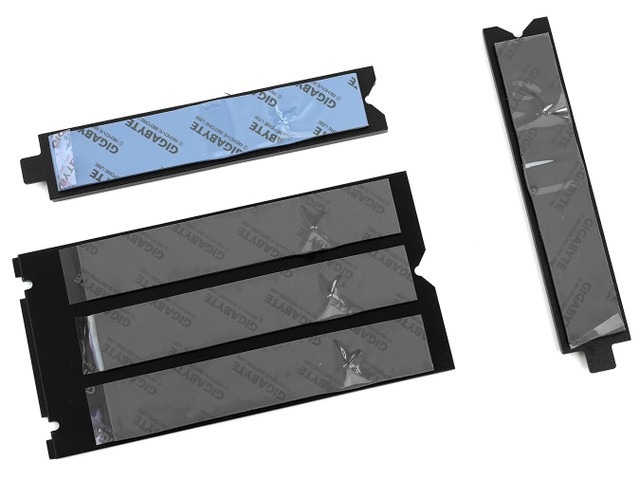

所有插槽配備金屬散熱器設計，M2A_CPU 及 M2Q_SB 插槽採用 M.2 EZ-Flex 設計，配備散熱彈性底板及雙面導熱貼，其餘插槽則採用單面導熱貼，可滿足高速 M.2 SSD 日常應用的散熱需求。

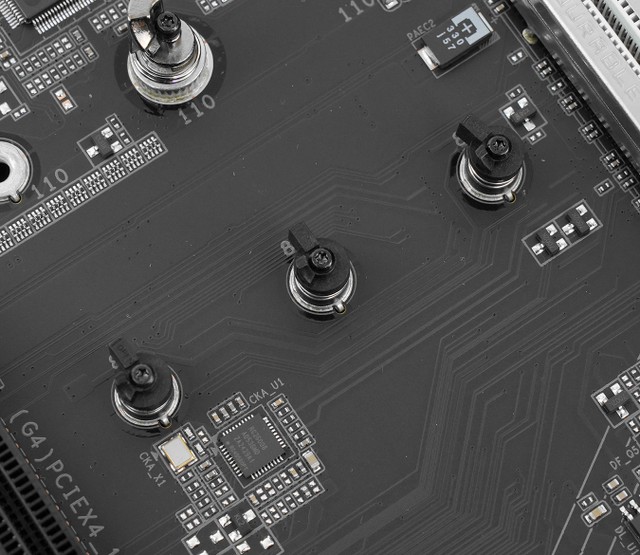

所有 M.2 SSD 插槽的金屬散熱器皆用上 EZ-Latch Click 免螺絲安裝設計，能夠快速安裝 M.2 SSD，另外亦加入 M.2 EZ-Latch Plus 免螺絲固定快扣設計，無需使用傳統安裝螺絲便可把 M.2 SSD 輕鬆快速固定。

  M.2 SSD 插槽配置

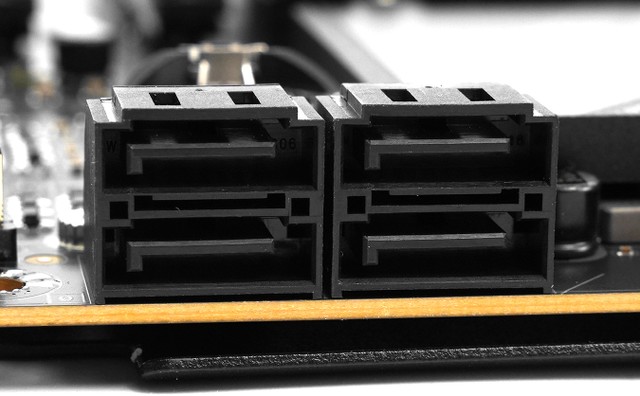

主機板亦提供 4 組 SATA 6Gbps 接口，由 Z890 晶片組提供，並支援 RAID 0、RAID 1、RAID 5、RAID 10 運作模式。

1 組 USB4 接口 + 9 組 USB 接口

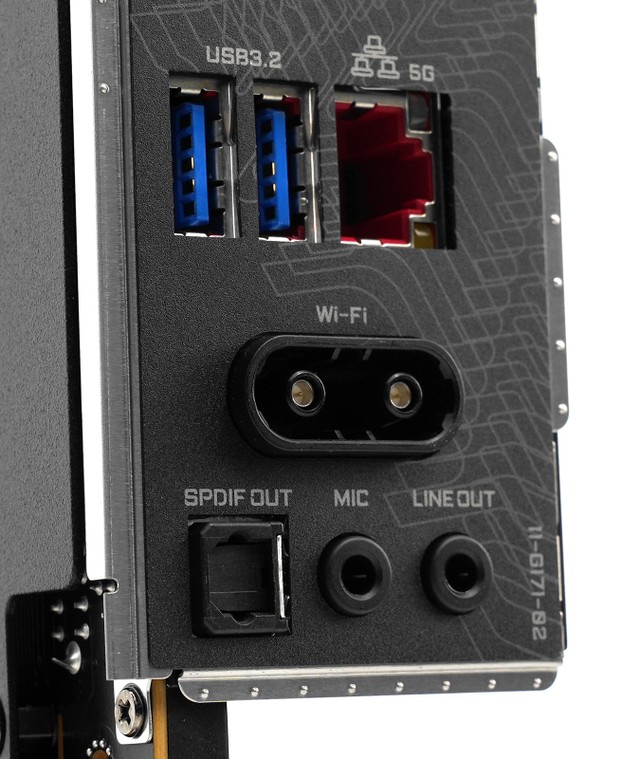

GIGABYTE Z890 AORUS ELITE DUO X 主機板採用了 Pre-Installed I/O Shield 設計，除了令用家安裝時更加方便外，對於採用開放式機箱的玩家來說將會更整齊美觀，亦強化了防塵效果，非常貼心。

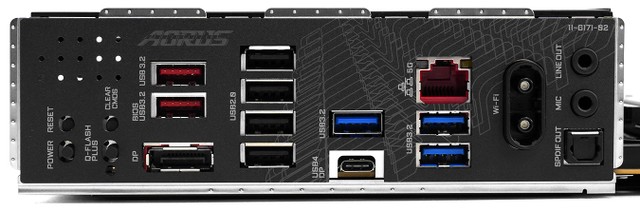

GIGABYTE Z890 AORUS ELITE DUO X 主機板後置 I/O 面板提供 1 組 DisplayPort 2.1 影像輸出接口，支援最高 4096x2304@60Hz 解析度、HDCP 2.3，另外提供 4 組 USB 2.0 Type-A 接口、3 組 USB 3.2 Gen 1 5Gbps Type-A 接口及 2 組 USB 3.2 Gen 2x1 10Gbps Type-A 接口，另外亦提供 1 組 USB4 40Gbps Type-C 接口，總共 10 組後置 USB 接口。

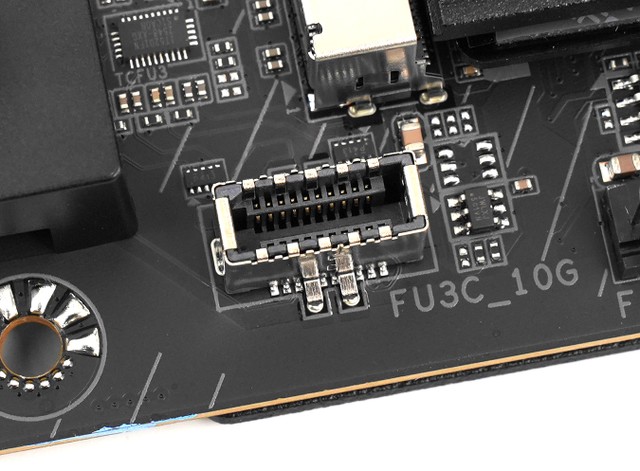

主機板提供 1 組 USB 3.2 Gen 2x1 10Gbps 前置 USB-C Type-E 接口。

Realtek 5G LAN 網絡模組

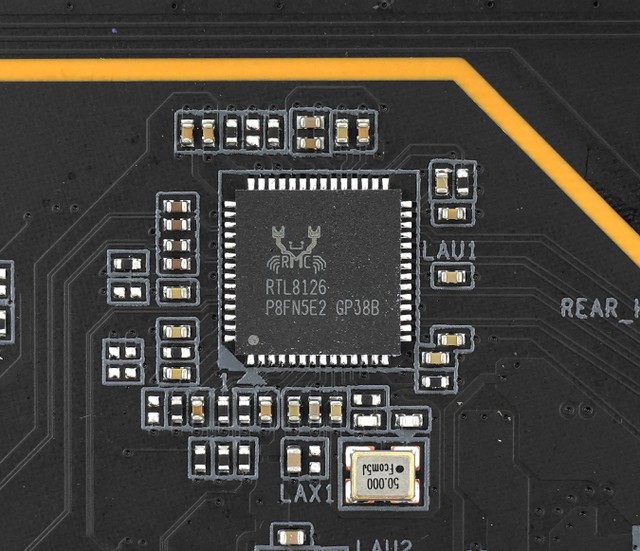

▲ RTL8126 5G 網絡晶片

有線網絡方面，GIGABYTE Z890 AORUS ELITE DUO X 主機板採用 1 顆 Realtek RTL8126 5G LAN 網絡晶片，支援 5Gbps / 2.5Gbps / 1Gbps 網絡連接速度，最高 5000Mbps 網絡連接可大幅度縮短遊戲下載、傳輸文件的等待時間，帶來更爽快的網絡連接體驗。

Intel Wi-Fi 7 無線網絡模組

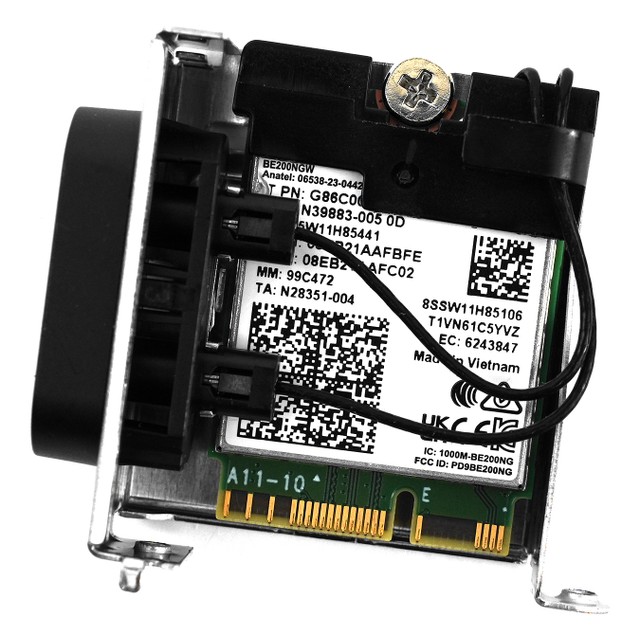

▲ Intel BE200 Wi-Fi Card

無線網絡方面，GIGABYTE Z890 AORUS ELITE DUO X 主機板採用 Intel Wi-Fi 7 BE200 無線網絡模組，支援 802.11be 雙頻 2x2 320MHz Wi-Fi 技術，同時向下支援 IEEE 802.11 a/b/g/n/ac/ax 無線網絡協定，最高頻段更由 5GHz 升級到 6GHz ，近距離傳輸速度更高、更低延遲。同時具備 Bluetooth 5.3 支援新一代智能手機、穿戴裝置以及智能家居產品等連結。

GIGABYTE Z890 AORUS ELITE DUO X 主機板上加入了全新 WIFI EZ-Plug 快拆天線設計，比起傳統帶螺紋的天線接口，新設計容許用家更輕鬆地安裝 Wi-Fi 接收天線，為用家帶來更方便的使用體驗。

Realtek ALC1220 音效晶片

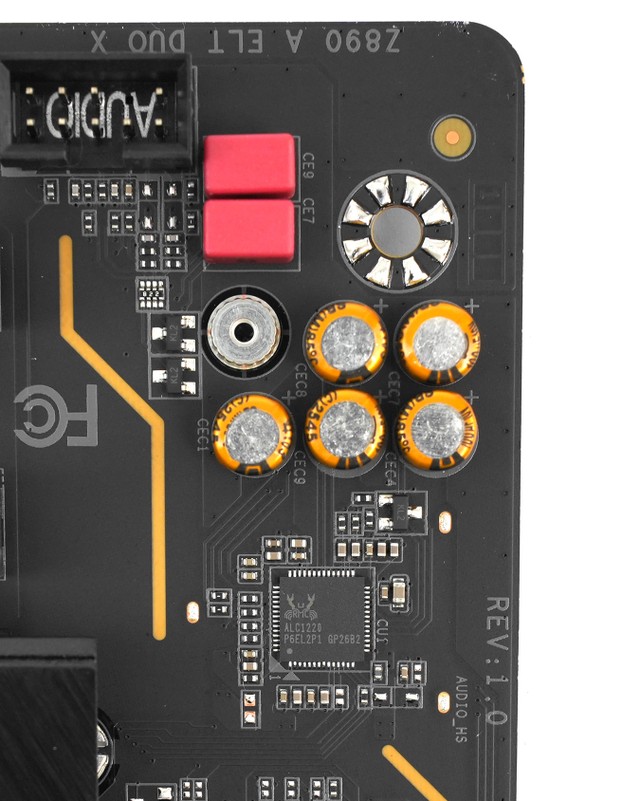

音效方面，GIGABYTE Z890 AORUS ELITE DUO X 主機板採用 Realtek ALC1220 Audio Codec 音效晶片，支援最高 7.1 聲道環繞音效、S/PDIF 光纖輸出、最高音效格式為 192KHz / 32-bit，具備隔離音訊訊號設計、專用耳機放大器、DE-POP 保護功能、高品質音效電容，提供逼真自然的高音質音響效果。

GIGABYTE Control Center 燈光支援

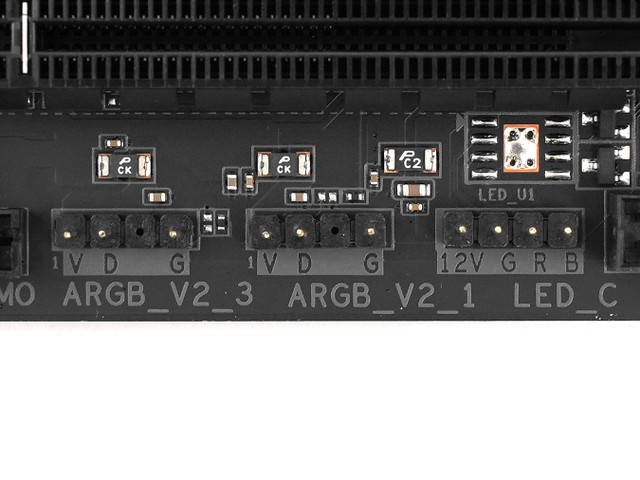

RGB 燈效連接及控制方面，主機板提供 1 組 12V 4-pin RGB 接口，輸出為 12V 3A 36W，以及 3 組 5V 3-pin ARGB 接口，輪出為 5V 3A 15W，支援 ARGB Gen1 及 ARGB Gen2 燈光裝置，可透過自家 GIGABYTE Control Center (GCC) 軟件控制燈效，讓用家為系統佈置更豐富的 RGB 燈效。

實體開機按鍵、Reset 按鍵、Clear CMOS 按鈕、BIOS Flashback 按鈕

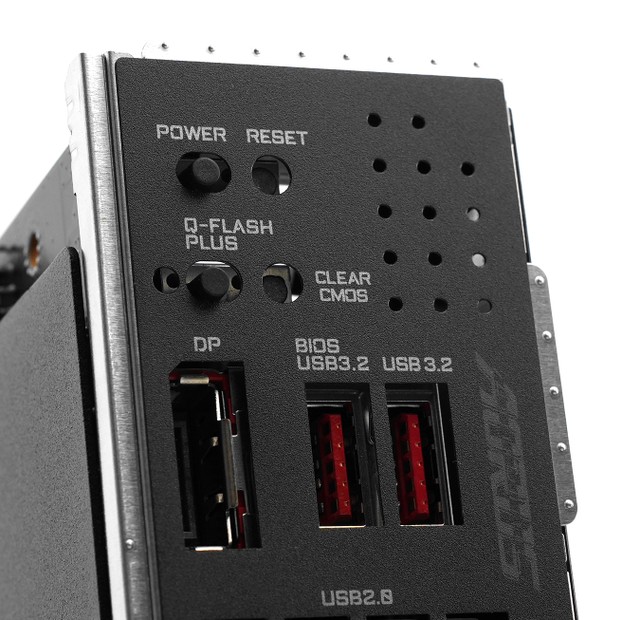

針對部分喜愛使用開放式機箱甚至裸機的超頻或發燒友用家，GIGABYTE Z890 AORUS ELITE DUO X 主機板加入實體 POWER 開機鍵及 Reset 按鍵，讓用家可以快速開機或重開機；同時設有 Clear CMOS 按鈕和 BIOS Flashback 按鈕，前者只需要按下 Clear CMOS 按鈕便能清除及重設當前 BIOS 的設定，可解決用家因 BIOS POST 檢測失敗的情況，對於超頻用家非常有幫助；後者在沒有安裝 CPU 的情況，按下 BIOS Flashback 按鈕便能進行更新 BIOS 版本的動作，十分實用。

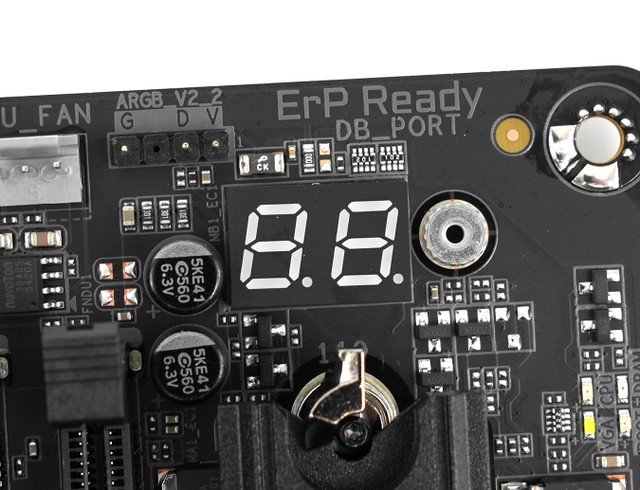

Debug LED 燈

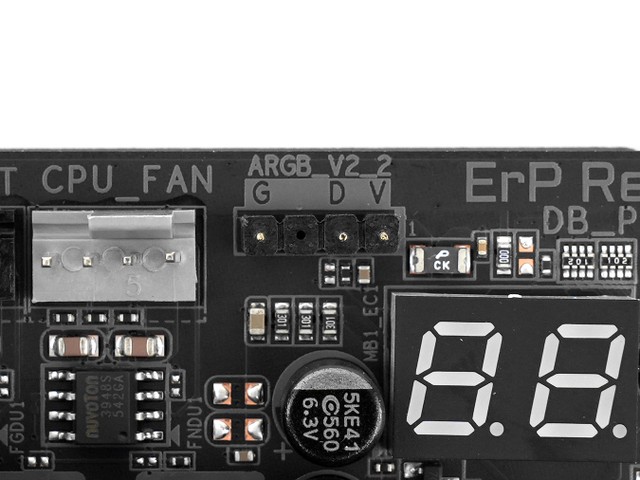

另外，主機板設有 Debug LED 燈，在 BIOS POST 檢測過程中，將會顯示不同檢查 Code 數字的狀態，可以讓用家判斷什麼位置出現問題，非常實用。

GIGABYTE Z890 AORUS ELITE DUO X 主機板

售價︰HK$2,780

查詢︰Synnex HK (2753-1688)

小編評語：

GIGABYTE Z890 AORUS ELITE DUO X 採用了 16 + 1 + 2 + 1 相 60A DrMOS 供電設計，支援最新 PCIe 5.0 傳輸介面、5 組 M.2 NVMe SSD 配置、1 組 USB4 接口、5G LAN 網絡模組及 Wi-Fi 7 無線網絡模組，提供的擴充性及連接性應可滿足大部份主流用家；另外雖然這塊主機板除了實體按鍵及 Dr. Debug 燈外，基本上沒有其他超頻輔助功能，但由於它採用了 2 DIMM 設計，也可說是適合用作超頻用途，會適合一些想輕輕體驗一下超頻樂趣的用家，反正在記憶體價格居高的當下，應該沒有什麼用家會插滿 4 組記憶體，2 DIMM 設計應該也夠一般用家使用。
