1500W 白金、支援 Zero RPM
CORSAIR HX1500i 白金全模組 PSU
文: 港都狼仔 / 評測中心


【狼大實驗室 🐺】這次收到 CORSAIR 送測全新 HX1500i 1500W 白金電源供應器,採用全模組設計,雙 TI 數位控制器控制交錯式 APFC 及諧振轉換,搭配 12V 同步整流及 3.3V/5V/-12V DC-DC 轉換設計,使 12V 可用功率最大化,降低漣波雜訊及電壓波動,改善輸出交叉調整率,具備 14cm FDB 軸承PWM風扇,搭配 ZERO RPM 模式,於低負荷下風扇停止運轉,究竟呢條牛牛有冇伏,HKEPC 委託狼大實驗室,完全拆解它並進行嚴格實測。



CORSAIR HX1500i 1500W白金全模組化電源開箱.





HX1500i







●通過 80PLUS 白金認證,降低廢熱產生,節省電能消耗及電費支出



●全模組化設計,搭配黑色編織網包覆 (ATX24P) 及黑色帶狀模組化線組



●提供 3 個 EPS 4+4P 接頭,支援高階 Intel/AMD 最新處理器/主機板平台,相容 ATX12V V2.53、EPS V2.92、PSU DG 003。



●雙 TI 數位控制器控制交錯式 APFC 及諧振轉換,搭配 12V 同步整流及 3.3V / 5V / -12V DC-DC 轉換設計,使 12V 可用功率最大化,降低漣波雜訊及電壓波動,改善輸出交叉調整率



●支援 CORSAIR iCUE 軟體,可即時監控輸入電壓/功率、輸出電壓/電流/功率、轉換效率、風扇轉速、溫度



●採用 14cm 低噪音 FDB 軸承 PWM 風扇,搭配 ZERO RPM 模式,於低負荷下風扇停止運轉,亦可透過 iCUE 軟體自行定義風扇運轉模式及溫控曲線



●可在 iCUE 軟體內切換 12V單路及多路 OCP 模式



●採用全日系電解電容,加強可靠度及耐用度





CORSAIR HX1500i 1500W輸出接頭數量:



ATX24P:1個



EPS 4+4P:3個



PCIE 6+2P:9個



SATA:8個



大4P:8個





▼外盒正面有商標、產品外觀圖、產品名稱、80PLUS白金認證、iCUE標誌



HX1500i





▼外盒背面有商標、產品名稱、產品外觀圖、10 年保固標誌、80PLUS 白金認證、ZERO RPM MODE 標誌、外觀三視圖/尺寸規格、多國語言特色說明、轉換效率圖表、風扇噪音 VS 負載圖表、輸入/輸出規格表





HX1500i





▼外盒上側面有商標、產品外觀圖、產品名稱、POWER PLAY 字樣。外盒下側面有商標、相容規範、包裝內容、模組化線材數量/接頭配置圖、安規認證、廠商資訊、產地、條碼。





HX1500i





▼外盒左/右側面有商標、產品外觀圖、產品名稱



HX1500i





▼打開外盒,電源本體裝在半透明塑膠袋內並用防震材料包覆,其他配件放在印有商標的紙盒中





HX1500i





▼外盒內面印上說明書電子檔連結QR碼





HX1500i





▼ 包裝內容有電源本體、交流電源線、安全資訊文件、iCUE用內接USB 9pin轉USB-C連接線、固定螺絲/塑膠束線帶、模組化線組





HX1500i





▼本體尺寸為150x86x200mm



HX1500i

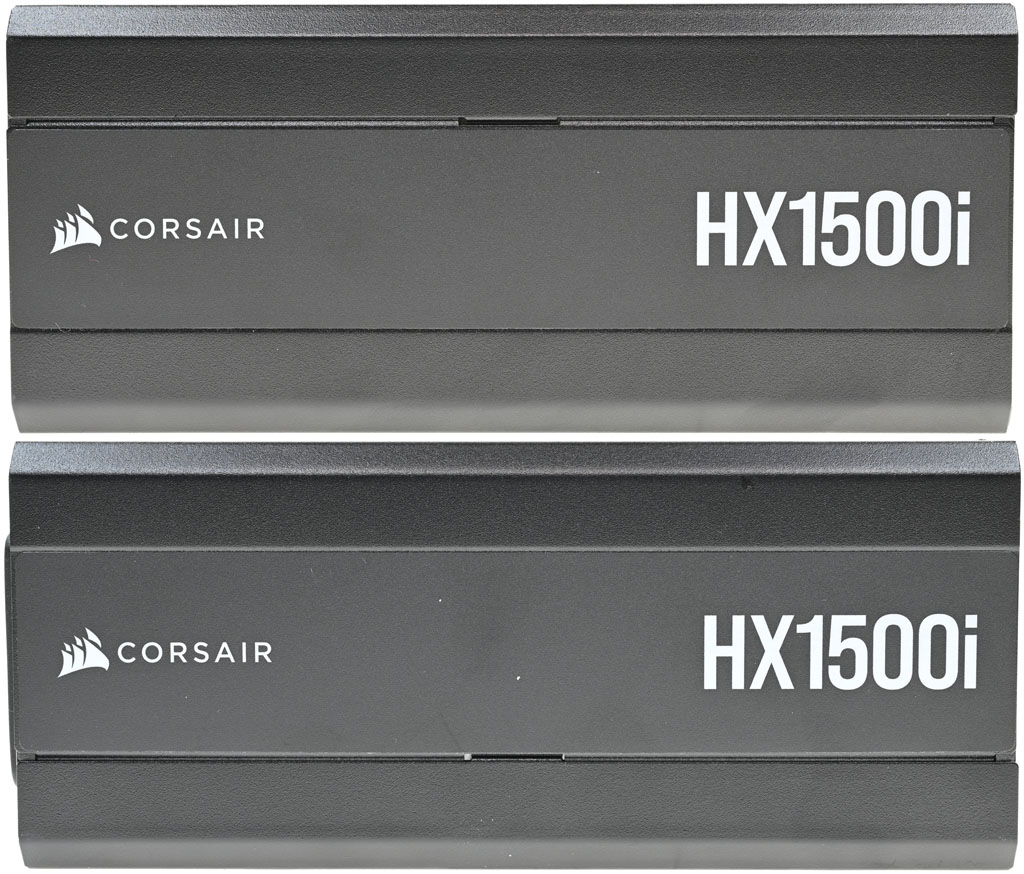

▼本體兩側有商標及產品名稱裝飾貼





HX1500i





▼三角形孔洞風扇護網直接沖壓在外殼上,護網外圍有三角形凹槽造型裝飾,中心處有六角形商標銘牌





HX1500i







▼本體背面的標籤有商標、產品名稱、型號/Part Number、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率、多國語言警告訊息、廠商資訊、安規認證、條碼、產地。輸入交流電壓100V-115V時最大功率1200W,輸入交流電壓115V-240V時最大功率1500W





HX1500i





▼ 本體出風口處有交流輸入插座、電源總開關及HX1500i字樣銘牌,出廠時貼上一張多國語言標籤,說明此電源於低負載情況下,靜音模式會自動開啟,電源風扇停止轉動。







HX1500i





▼模組化線組輸出插座有白色字體名稱標示,左上有商標、連線狀態指示燈、USB-C插座、iCUE標誌,下方英文白色字體提醒使用者此電源設計搭配CORSAIR原廠第4型模組化線材





HX1500i

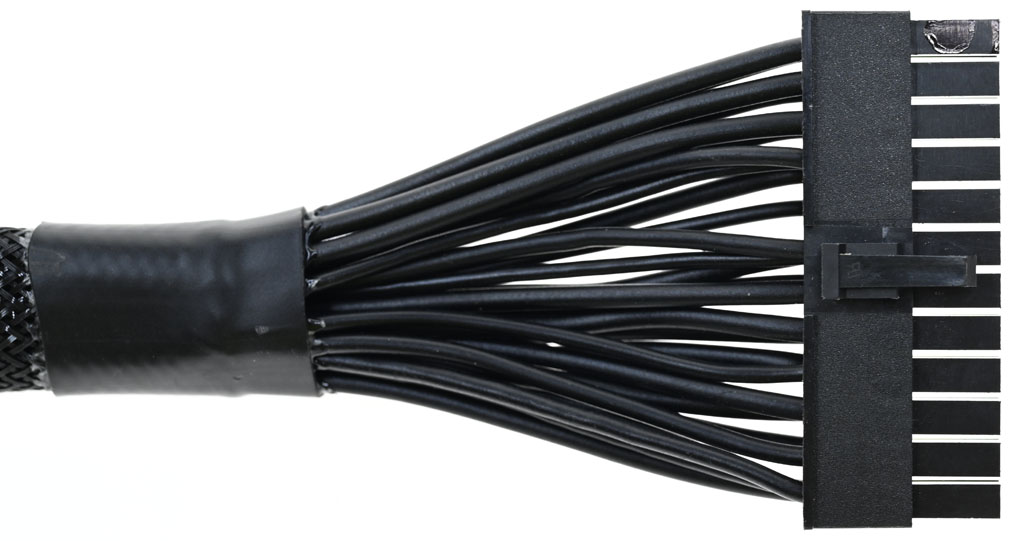

▼一組主機板電源黑色編織網包覆模組化線路,提供 1 個 ATX24P 接頭,線路長度為 60 公分



HX1500i

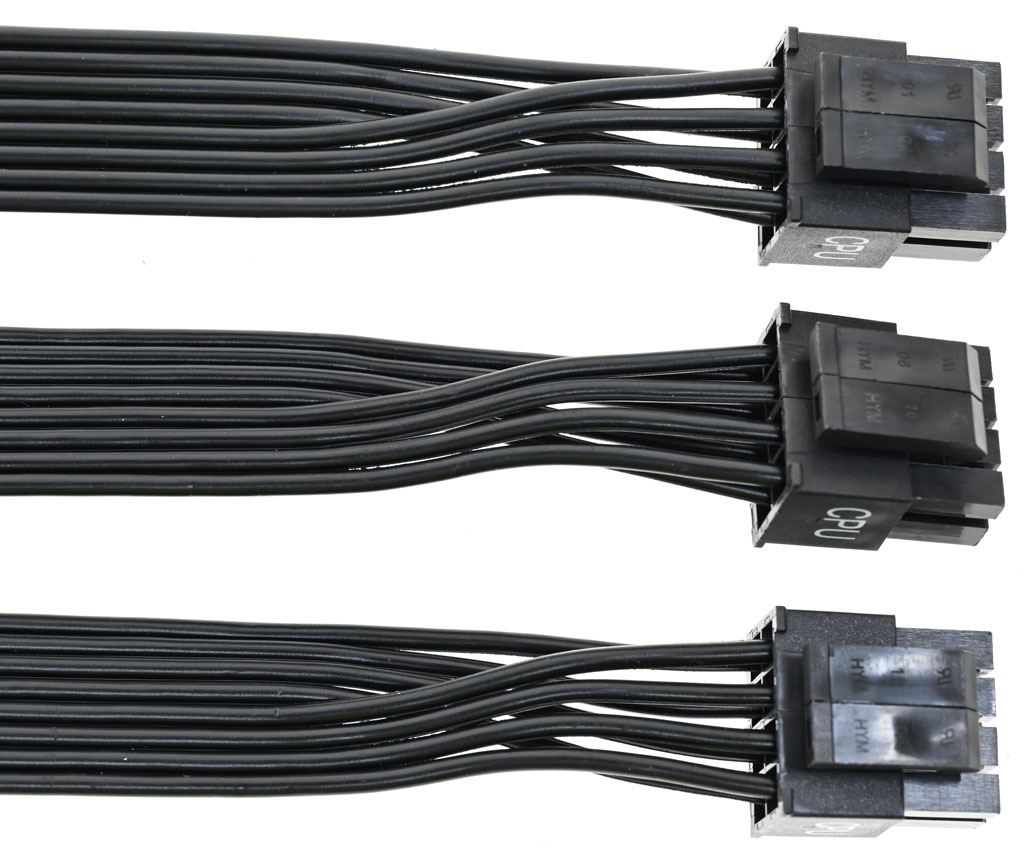

▼三組處理器電源黑色帶狀模組化線路,提供3個EPS 4+4P接頭,線路長度為65公分



HX1500i





▼六組顯示卡電源黑色帶狀模組化線路,其中三組每條提供1個PCIE 6+2P接頭,16AWG線路長度為65公分。另外三組每條提供2個PCIE 6+2P接頭,至第一個接頭16AWG線路長度為67公分,接頭間18AWG線路長度為10公分。共提供9個PCIE 6+2P接頭





HX1500i

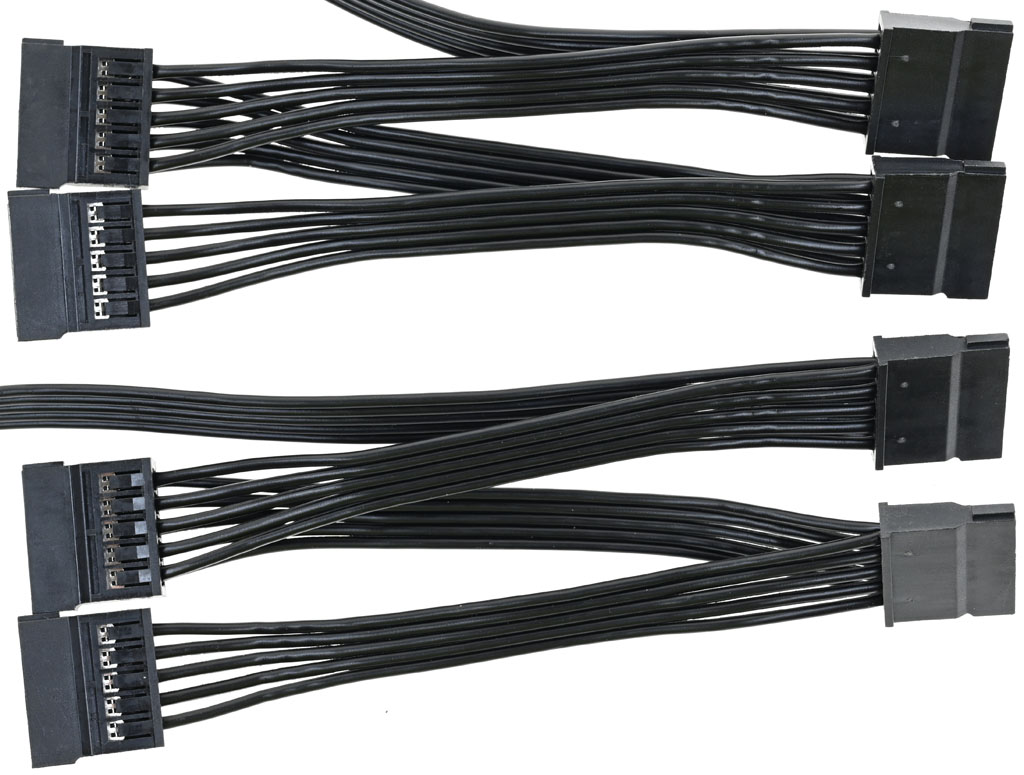

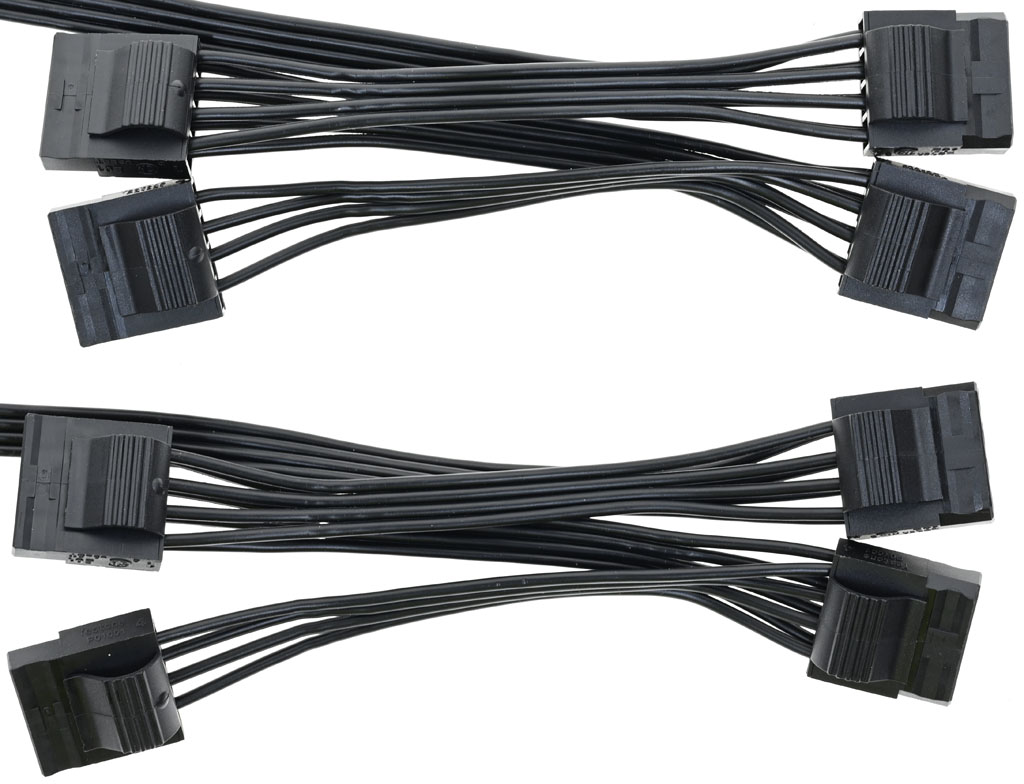

▼兩組 SATA 接頭黑色帶狀模組化線路,提供 8 個直式 SATA 接頭,至第一個接頭線路長度為 46 公分,接頭間線路長度為 11 公分





HX1500i







▼ 兩組大 4P 接頭黑色帶狀模組化線路,提供8個省力易拔大 4P 接頭,至第一個接頭線路長度為 45 公分,接頭間線路長度為 10 公分。未提供小 4P 接頭或轉接線





HX1500i









▼iCUE 用內接 USB 9pin 轉 USB-C 連接線,長度為 52 公分



HX1500i





▼將所有模組化線路插上的樣子,會多出2個SATA/大4P模組化插座



HX1500i





▼ CORSAIR HX1500i 1500W內部結構及使用元件說明簡表





HX1500i





▼CORSAIR HX1500i 1500W 為 CWT 代工,採用數位控制交錯式 APFC、全橋諧振、二次側 12V 同步整流,並經由 DC-DC 轉換 3.3V/5V/-12V。





HX1500i





▼風扇為 CORSAIR NR140P (12V/0.22A),並設置氣流導風片





HX1500i







▼ 灰色的扇葉中央有 CORSAIR 商標貼紙





HX1500i





▼電路板背面,焊點做工良好,大電流線路有額外敷錫處理,二次側 12V 及 GND 迴路有外加金屬板





HX1500i





▼交流輸入插座後方焊點直接加上1個X電容(CX1)及2個Y電容(CY1/CY2)。交流輸入插座焊點未包覆套管





HX1500i





▼整個 X 電容及其接腳用絕緣套管包住,X 電容底部加上小電路板,上面有 X 電容放電 IC





HX1500i

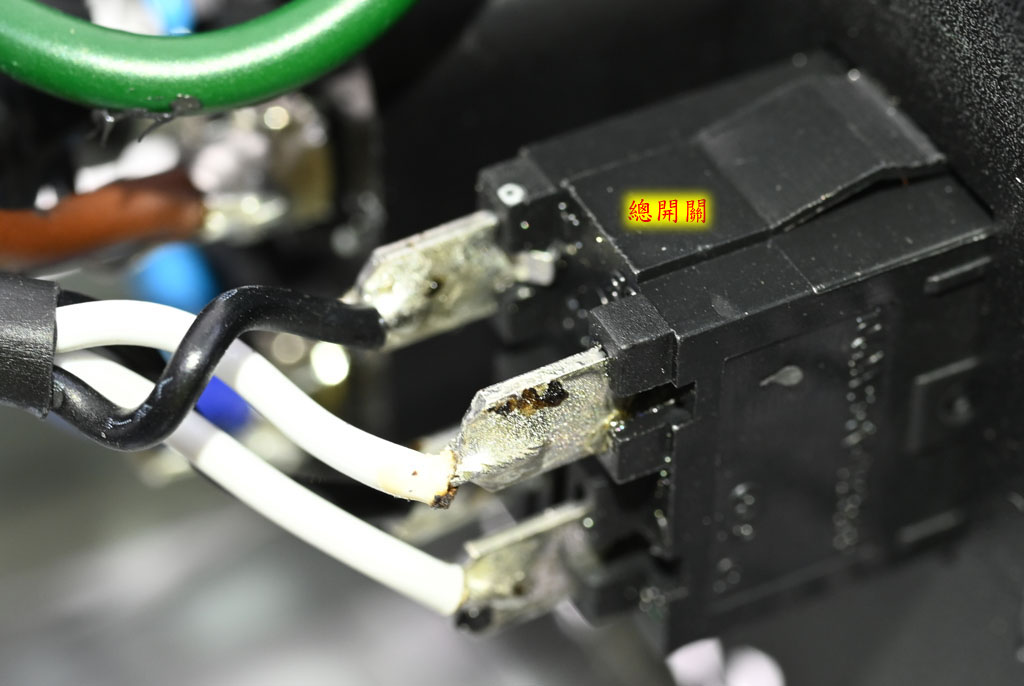

▼ 電源總開關透過控制內部迴路決定電源是否運作,不直接控制 L/N 交流電源線,僅控制線包覆絕緣套管,開關焊點未包覆套管





HX1500i





▼ 電路板交流輸入端EMI濾波電路有2個共模電感(CM1/CM2),2個X電容(CX2/CX3),4個Y電容(CY3/CY4/CY5/CY6),CM1/CM2共模電感外包覆黑色聚酯薄膜膠帶。使用大量灰色固定膠覆蓋住臥式安裝的保險絲(右下)、CX3(CM2右側)及突波吸收器(CM1及CX2之間)。EMI濾波電路與一次側之間設置內嵌銅箔的絕緣隔板,輸入交流電源線的磁芯外包覆絕緣套管。





HX1500i





▼ 兩顆VISHAY LVB2560橋式整流器並聯後安裝在散熱片的兩側,LVB2560具備低導通壓降(VF)的特性,可降低損失



HX1500i





▼ 交錯式 APFC 電路使用 2 顆封閉式磁芯 APFC 電感,上方散熱片上共有 2 組 APFC 功率元件,每組使用 1 顆 Infineon IPW60R099P6 TO-247 封裝 MOSFET 及 1 顆 CREE/Wolfspeed C3D10060A 二極體





HX1500i





▼ APFC 電路的背面有 1 顆 TI UCC27324 驅動 IC,用於交錯式 APFC 的 2 組 MOSFET 驅動





HX1500i

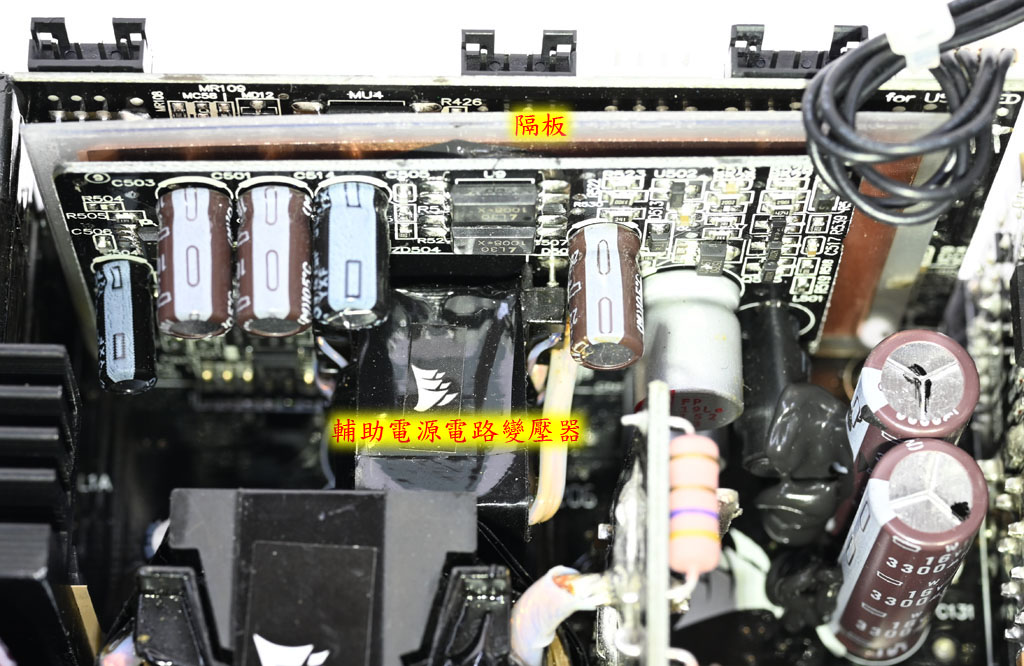

▼ 安裝在子卡上的輔助電源電路,與後方控制子卡之間加上內嵌銅箔的絕緣隔板,輔助電源電路變壓器外包覆黑色聚酯薄膜膠帶





HX1500i





▼輔助電源電路一次側 PWM 控制器使用 On-Bright OB5282CP 控制器,一次側功率元件使用 IPS ISD04N65A MOSFET





HX1500i





▼ APFC電容採用 2 顆 Nippon Chemi-con 450V 680µF KMZ 系列 105℃ 電解電容及 1 顆 Nippon Chemi-con 420V 470µF KMZ 系列 105℃ 電解電容並聯組合,總容值為 1830µF





HX1500i





▼APFC 電容右側 2 顆 NTC 熱敏電阻用來抑制輸入湧浪電流,在電源啟動後會使用繼電器將其短路,去除 NTC 所造成的功耗損失。使用大量灰色固定膠覆蓋住 NTC 及繼電器 (APFC電容下方)





HX1500i





▼ 整合交錯式APFC、12V功率級一次側諧振/二次側同步整流、電源監控系統於一身的控制子卡,右側TI UCD3138A數位控制器負責交錯式APFC控制,中間TI UCD3138A數位控制器負責12V功率級一次側諧振/二次側同步整流控制,左側Microchip PIC32MM0064GPM036-I/M2微控制器用來收集電源輸入/輸出資訊並透過USB提供給iCUE應用程式,微控制器附近的Microchip 24LC2BI 2KB I2C串列EEPROM用來儲存設定





HX1500i







▼ 一次側採用4顆VISHAY SiHA105N60EF-GE3全絕緣封裝MOSFET,散熱片兩側各安裝2顆,下方2顆隔離驅動變壓器外包覆黑色聚酯薄膜膠帶





HX1500i





▼一次側電路的背面有2顆TI UCC27324驅動IC,用於MOSFET隔離驅動變壓器



HX1500i





▼ 1 個諧振電感與 2 個諧振電容組成一次側諧振槽,諧振電感外包覆黑色聚酯薄膜膠帶,上方的諧振電容接腳包覆套管,並使用大量灰色固定膠進行固定





HX1500i





▼ 12V 功率級 2 顆主變壓器的二次側繞組包覆套管後,直接焊接在二次側同步整流子卡上,主變壓器外包覆黑色聚酯薄膜膠帶





HX1500i





▼ 二次側同步整流子卡上有 12 顆 VISHAY SiR626DP MOSFET 組成同步整流電路,子卡上的 U形金屬板作為電流傳導路徑兼散熱片使用





HX1500i





▼12V輸出濾波電路的Nichicon固態電容及直立電感





HX1500i





▼3.3V/5V/-12V DC-DC子卡正面有環形電感、Nichicon固態電容、Nippon Chemi-con電解電容





HX1500i





▼ 主電路板背面用來偵測 12V 輸出電流的 4 顆分流器





HX1500i





▼主電路板背面有Weltrend WT7502R電源管理IC,負責監控輸出電壓、接受PS-ON信號控制、產生Power Good信號





HX1500i





▼模組化輸出插座板背面敷錫增加載流能力,並加上SMD MLCC(積層陶質電容)強化濾波/退耦效果,與DC-DC子卡之間插入絕緣隔板,當電源輸出模式切換成多路模式時,會使用插座板上的分流器偵測多路12V輸出電流





HX1500i





▼模組化輸出插座板正面有電流導通用及結構補強用的實心金屬條,插座之間安置8顆Nichicon固態電容及21顆Nippon Chemi-con固態電容,加強輸出濾波/退耦效果





HX1500i







接下來介紹iCUE應用程式





▼ 至CORSAIR官網下載iCUE軟體,並進行安裝。首先選擇安裝語言,之後可自訂安裝資料夾、是否在開始功能表建立捷徑及桌面捷徑,安裝後是否啟動iCUE。若同意最終用戶授權協議(EULA),點選”下一步”可繼續安裝。





HX1500i





▼ 然後會顯示隱私權政策,點選”我同意”可進入下一個頁面。並詢問是否要從電子郵件獲得獨家優惠及最新資訊





HX1500i





▼安裝全部完成後,會出現安裝成功字樣,最後會詢問是否要重新啟動電腦



HX1500i





▼使用 iCUE 用內接 USB 9pin 轉 USB-C 連接線,連接主機板 USB2.0 插針與電源供應器 USB-C 插座,連線成功時 LED 會呈現紅 + 綠燈色(圖右)





HX1500i





▼ 重新啟動電腦後,執行 iCUE 應用程式。”首頁”頁面左邊有目前的設定檔 (預設設定檔)、感測器資訊。中間有應用程式偵測到支援 iCUE 的 HX1500i 電源供應器





HX1500i







▼ 按下”首頁”頁面右上角的齒輪圖示可進入設定選單。設定頁面”一般”可設定語言、溫度單位、開啟/關閉系統啟動時開始程式、開啟/關閉外掛程式、開啟/關閉除錯記錄及刪除除錯記錄、匯出系統資訊及記錄檔、重設請勿再次顯示、重啟iCUE服務。設定頁面”控制面板”可新增背景圖片、開啟/關閉模糊圖片、淡化圖片設定、開啟/關閉硬碟小工具、開啟/關閉顯示教學工具提示、恢復小工具至預設值。設定頁面”更新”可顯示目前iCUE軟體版本,按下檢查更新可檢查是否有新版程式可用。設定頁面”感測器記錄”可設定開啟/關閉感測器記錄(Logging)功能、記錄檔儲存位置、記錄間隔(秒)、開啟/關閉及設定限制記錄時長(分)、選擇感測器的群組及特定感測器。





HX1500i





▼設定頁面”軟體及遊戲”可開啟/關閉軟體整合、開啟/關閉遊戲整合、顯示軟體及遊戲作用中客戶端的名稱/版本/存取/封鎖、已封鎖客戶端的名稱/解除封鎖、顯示裝置的名稱/軟體/遊戲。設定頁面”整合”可開啟/關閉Philips HUE整合、是否安裝NVIDIA Broadcast技術支援。設定頁面”隱私權”可檢視隱私權政策、服務條款、EULA(最終用戶授權協議)





HX1500i





▼ 點選”首頁”頁面左邊預設設定檔,可管理設定檔。點選向左/向右箭頭圖示可匯入/匯出設定檔,點選有加號資料夾圖示可創建設定檔的資料夾,點選有加號黃色長條按鈕可建立新設定檔。設定檔名稱右邊出現房子圖示表示該設定檔為預設,點選三圓點圖示開啟選單後可將該設定檔設為預設、重新命名/編輯/複製/匯入/匯出/刪除設定檔。三圓點右邊圖示表示該設定檔儲存於 iCUE。





HX1500i





▲ 點選 ”首頁” 頁面左邊感測器旁的加號,可新增感測器。感測器群組可切換顯示所有、系統資訊、裝置





HX1500i





▼切換感測器群組後,按下右側項目名稱會展開該項目所有可用的感測器,將想要新增的感測器前方方框打勾後,按下”新增”便可添加至首頁





HX1500i







▼ iCUE應用程式”控制面板”頁面,初次進入會顯示教學工具提示,並將每一步的說明區域用白線框起來或是用白點指出來。第一步歡迎來到控制面板,可以在這裡添加小工具,以監控並控制系統和已連接裝置





HX1500i





▼ 第二步顯示小工具是由感測器組成,能夠看到所有連接的重要資訊,並且可以移除/增加小工具、使用拖放來重新排列小工具





HX1500i





▼ 第三步顯示小工具中的感測器,顯示系統中特定感測器的目前狀態,透過拖放可以重新排列小工具內的感測器,或是將感測器從小工具中拖出,變成獨立的小工具





HX1500i





▼第四步顯示滑鼠操作說明,將滑鼠游標停在感測器上,會看到選單圖示,藉由點擊圖示可以移除感測器、重新命名感測器、在首頁添加感測器





HX1500i





▼ 第五步顯示如何客製化控制面板,透過點選位於右上的自訂控制面板圖示,可以添加所有提供給系統和裝置使用的小工具,或只選擇目前需要的小工具





HX1500i





▼在iCUE應用程式”控制面板”頁面,點選位於右上的自訂控制面板圖示,可自訂要顯示的感測器。感測器群組可切換顯示所有、系統資訊、裝置,右側項目名稱後方滑桿可開啟/關閉該項目所屬感測器顯示,按下右側項目名稱會展開該項目所有可用的感測器。按下”全部啟動”按鈕可顯示所有可用的感測器,按下”套用”可儲存設定





HX1500i





▼在iCUE應用程式”控制面板”頁面中顯示所有可用的感測器示意圖





HX1500i





▼在iCUE應用程式”控制面板”頁面中只顯示HX1500i的感測器示意圖





HX1500i

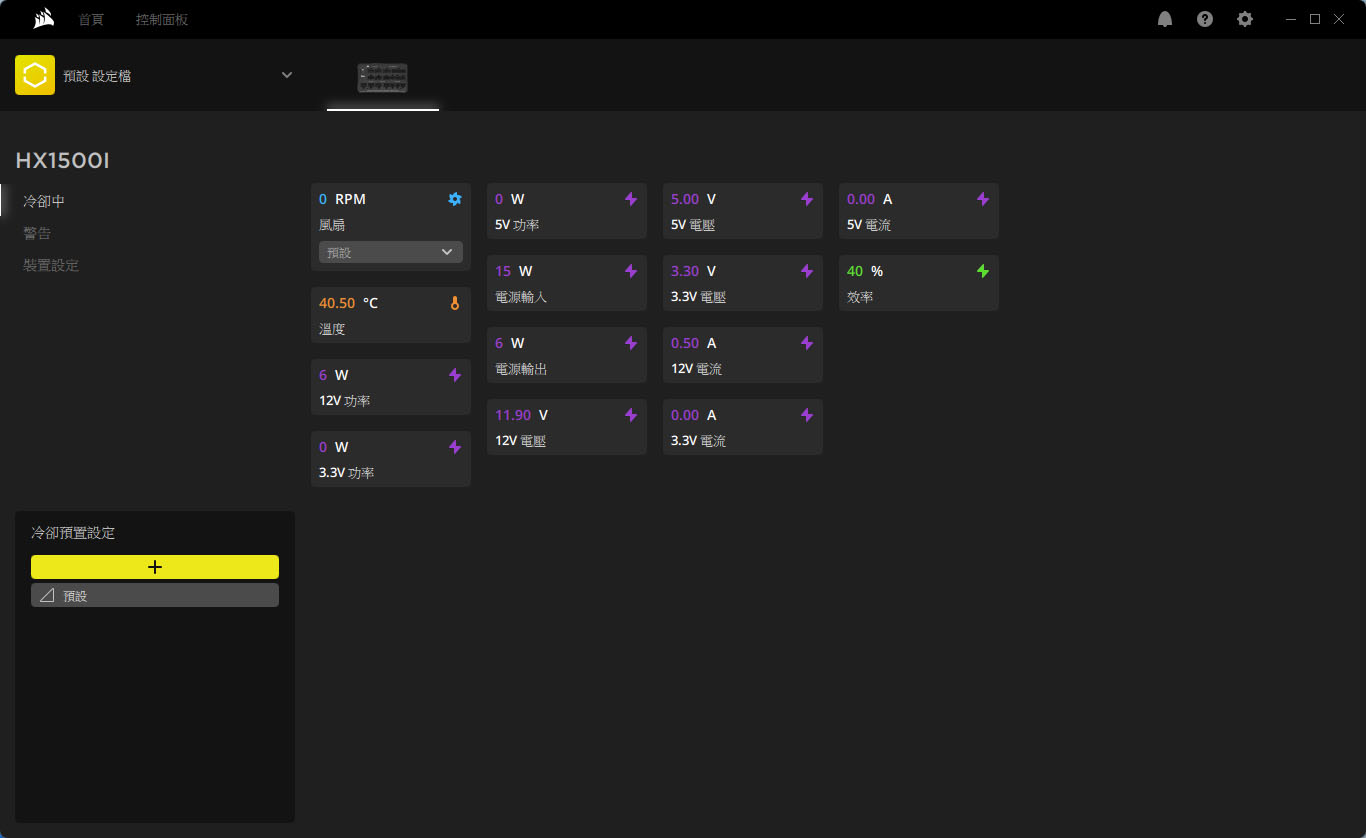

▼在iCUE應用程式”首頁”頁面中間的HX1500i電源供應器,點選名稱下方的”冷卻中”,可顯示HX1500i所有感測器資訊





HX1500i





▼ 點選”風扇”,若有設置預設以外的冷卻預置設定檔,可進行切換。下方會顯示風扇轉速記錄圖表,圖表可調整顯示間隔(1分鐘/5分鐘/10分鐘/30分鐘/1小時/1天),右下記錄旁的滑桿可開始/停止感測器記錄



HX1500i





▼左下冷卻預置設定,點選有加號黃色長條按鈕可建立新設定檔,點選自訂設定檔右邊三圓點圖示開啟選單後可重新命名/複製/刪除設定檔。自訂設定檔可控制HX1500i風扇運作,可選固定%(轉速百分比)或是自訂曲線





HX1500i





▼ 若選擇自訂曲線模式,右下可切換4種預設曲線圖形,也可以拖曳曲線上5個白點調整該點的速度百分比和感測器溫度相對關係。感測器除了可選HX1500i溫度外,也可指定其他感測器。





HX1500i





▼點選3.3V/5V/12V”電壓”,下方會顯示記錄圖表,圖表可調整顯示間隔(1分鐘/5分鐘/10分鐘/30分鐘/1小時/1天),右下記錄旁的滑桿可開始/停止感測器記錄





HX1500i





▼ 點選 3.3V/5V/12V ”電流”,下方會顯示記錄圖表,圖表可調整顯示間隔 (1分鐘/5分鐘/10分鐘/30分鐘/1小時/1天),右下記錄旁的滑桿可開始/停止感測器記錄。





HX1500i





▼ 點選3.3V/5V/12V”功率”,下方會顯示記錄圖表,圖表可調整顯示間隔(1分鐘/5分鐘/10分鐘/30分鐘/1小時/1天),右下記錄旁的滑桿可開始/停止感測器記錄。





HX1500i







▼點選”電源輸入”(上)、”電源輸出”(中)、”效率”(下),下方會顯示記錄圖表,圖表右上顯示目前輸入電壓及效率,圖表可調整顯示間隔(1分鐘/5分鐘/10分鐘/30分鐘/1小時/1天),右下記錄旁的滑桿可開始/停止感測器記錄





HX1500i





▼點選”溫度”,下方會顯示記錄圖表,圖表可調整顯示間隔(1分鐘/5分鐘/10分鐘/30分鐘/1小時/1天),右下記錄旁的滑桿可開始/停止感測器記錄





HX1500i





▼ 在iCUE應用程式”首頁”頁面中間HX1500i電源供應器,點選名稱下方的”警告”,可顯示HX1500i溫度資訊,若有設置警告條件,可進行切換





HX1500i





▼ 左下警告設定,點選有加號黃色長條按鈕可建立新警告條件,當達到設定溫度值時,可開啟/關閉以下動作:將所有風扇設定為100%、啟用所有RGB LED、運行檔案、電腦關機。





HX1500i





▼在 iCUE 應用程式”首頁”頁面中間的 HX1500i 電源供應器,點選名稱下方的”裝置設定”,可切換 HX1500i 的 12V 輸出為單一 OCP (單路) 或多軌 OCP(多路)





HX1500i





▼ 當檢測到更新版本iCUE,會在通知顯示,使用者同意更新後會下載及安裝,安裝成功後會提示已安裝最新版本





HX1500i







接下來就是上機測試,測試文閱讀方式請參照此篇:電源測試文閱讀小指南

http://wolflsi.pixnet.net/blog/post/67908465





▼110V 輸入時 CORSAIR HX1500i 1500W 於 20%/50%/100% 下效率分別為 92.96%/93.05%/89.43%,符合 80PLUS 白金認證要求 20% 輸出 90% 效率、50% 輸出 92% 效率、100% 輸出 89% 效率

從電源本體及線組插頭處測試的電壓差異,會對效率產生 0.06% 至 0.58% 的影響





HX1500i





▼110V輸入時CORSAIR HX1500i 1500W於10%/20%/50%/100%的交流輸入波形(黃色-電壓,紅色-電流,綠色-功率)。50%輸出下功率因數為0.9987,符合80PLUS白金認證要求50%輸出下功率因數需大於0.95的要求





HX1500i





▼220V 輸入時 CORSAIR HX1500i 1500W於20%/50%/100% 下效率分別為 94.07%/93.92%/92.33%,從電源本體及線組插頭處測試的電壓差異,會對效率產生 0.06% 至 0.61% 的影響。





HX1500i

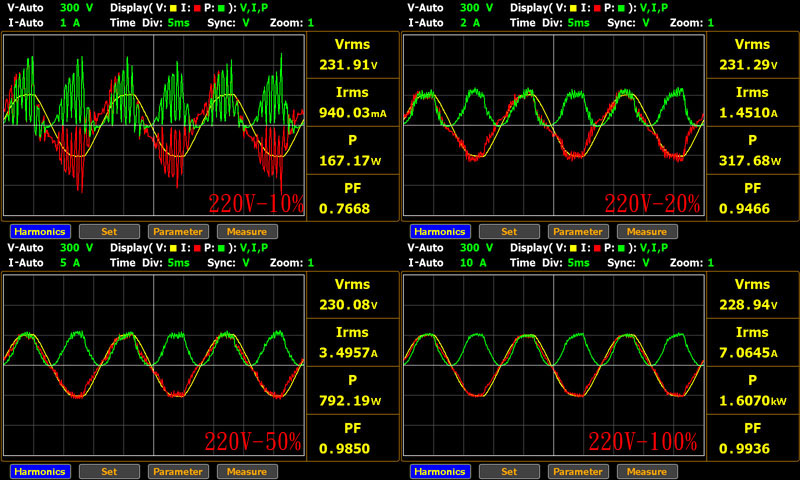

▼220V 輸入時 CORSAIR HX1500i 1500W 於 10%/20%/50%/100% 的交流輸入波形 (黃色-電壓,紅色-電流,綠色-功率)





HX1500i





▼CORSAIR HX1500i 1500W於110V輸入(藍線)及220V輸入(紅線)的轉換效率折線圖





HX1500i







 ▼110V 輸入的綜合輸出負載測試,輸出 46% 時 3.3V/5V 電流達 18A 以後就不再往上加,3.3V/5V/12V 電壓記錄如下表





HX1500i





▼110V 輸入下綜合輸出5%至100%之間3.3V輸出電壓最高與最低點差異為43.1mV





HX1500i





▼110V輸入下綜合輸出5%至100%之間5V輸出電壓最高與最低點差異為54mV





HX1500i

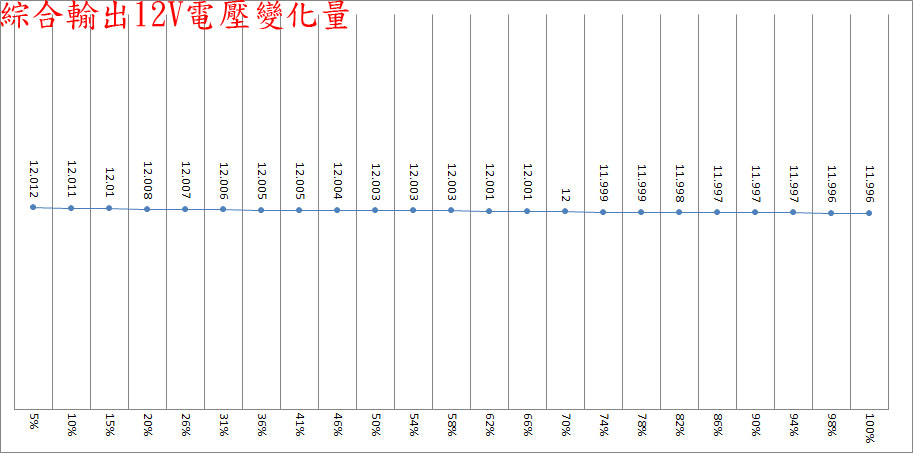

▼110V輸入下綜合輸出5%至100%之間12V輸出電壓最高與最低點差異為16mV





HX1500i





▼110V輸入的偏載測試,這時12V維持空載,分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載(CL3)的3.3V/5V/12V電壓變化,並無出現超出±5%範圍情形(3.3V:3.135V-3.465V,5V:4.75V-5.25V,12V:11.4V-12.6V)



HX1500i





▼110V輸入的純12V輸出負載測試,這時3.3V/5V維持空載,3.3V/5V/12V電壓記錄如下表





HX1500i

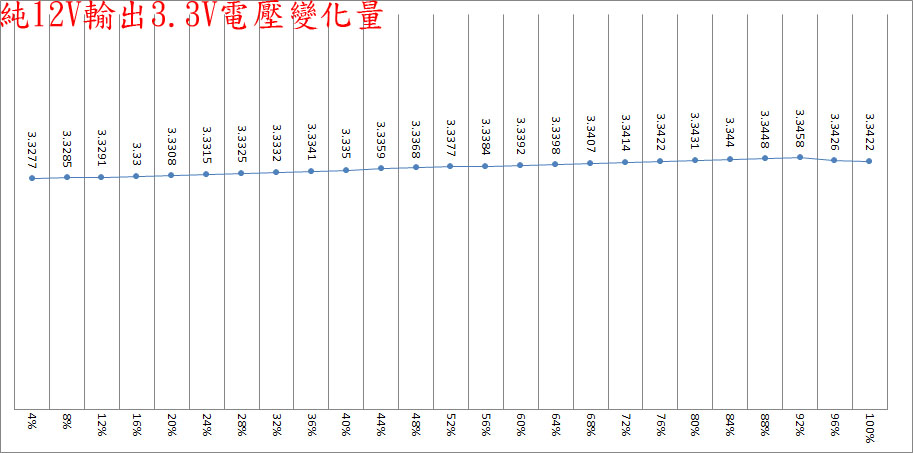

▼ 110V輸入下純12V輸出4%至100%之間3.3V輸出電壓最高與最低點差異為18.1mV





HX1500i





▼ 110V輸入下純12V輸出4%至100%之間5V輸出電壓最高與最低點差異為19.3mV





HX1500i

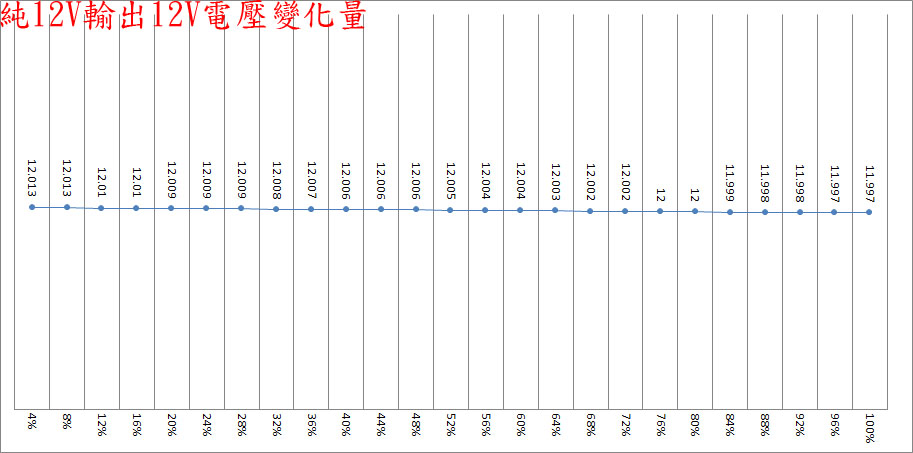

▼110V 輸入下純 12V 輸出 4% 至 100% 之間 12V 輸出電壓最高與最低點差異為 16mV





HX1500i





▼ 110V輸入下12V低輸出轉換效率測試,輸出12V/1A效率58%,輸出12V/2A效率70%,輸出12V/3A效率75.2%,輸出12V/4A效率78.8%





HX1500i





▼3.3V/5V/12V電壓,iCUE內顯示值與實際值比較



HX1500i





▼ 3.3V/5V/12V電流,實際值與iCUE內顯示值比較





HX1500i





▼直流輸出功率與交流輸入功率,實際值與iCUE內顯示值比較





HX1500i





▼ 110V 輸入時電源 PS-ON 信號啟動後直接 3.3V/18A、5V/18A、12V/112A滿載輸出下各電壓上升時間圖,從12V開始上升處當成起點(0.000s)時,12V上升時間為15ms,5V與3.3V上升時間為5ms





HX1500i





▼ 110V輸入時3.3V/18A、5V/18A、12V/112A滿載輸出下斷電的Hold-up time時序圖,從交流中斷處當成起點(0.000s)時,12V於22ms後低於11.4V(圖片中資料點標籤)





HX1500i





以下波形圖,CH1黃色波形為動態負載電流變化波形,CH2藍色波形為12V電壓波形,CH3紫色波形為5V電壓波形,CH4綠色波形為3.3V電壓波形





▼ 110V輸入下輸出無負載時12V帶有漣波(上圖)。輸出12V/1A至12V/8A漣波頻率改變(下圖)



HX1500i





▼110V輸入下輸出12V/9A至12V/13A漣波振幅降低(上圖)。輸出12V/14A時漣波波形改變,之後波形維持不變,只改變振幅(下圖)





HX1500i





▼ 110V輸入時於3.3V/18A、5V/18A、12V/112A(綜合全負載)輸出下,12V/5V/3.3V各路低頻漣波分別為19.2mV/12.4mV/11.6mV,高頻漣波分別為16mV/12mV/11.6mV





HX1500i





▼110V輸入時於12V/125A(純12V全負載)輸出下,12V/5V/3.3V各路低頻漣波分別為19.2mV/10.4mV/9.6mV,高頻漣波分別為15.6mV/10.8mV/9.2mV





HX1500i





▼110V輸入下12V啟動動態負載,變動範圍5A至25A,維持時間500微秒,最大變動幅度為312mV,同時造成3.3V產生30mV、5V產生34mV的變動





HX1500i





▼110V輸入下12V啟動動態負載,變動範圍25A至50A,維持時間500微秒,最大變動幅度為308mV,同時造成3.3V產生46mV、5V產生50mV的變動





HX1500i

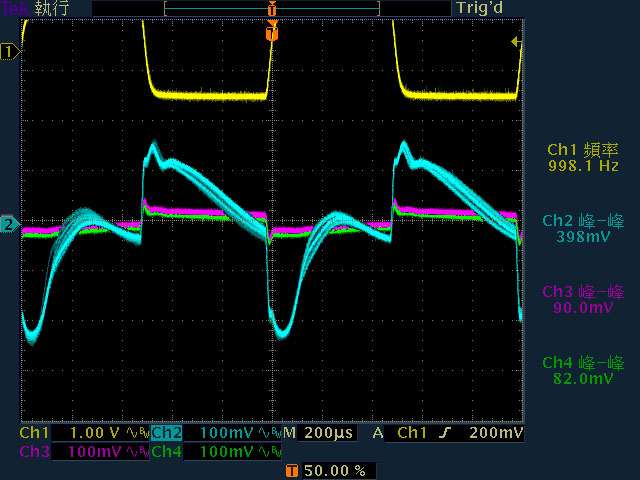

▼110V輸入下12V啟動動態負載,變動範圍50A至100A,維持時間500微秒,最大變動幅度為398mV,同時造成3.3V產生82mV、5V產生90mV的變動





HX1500i

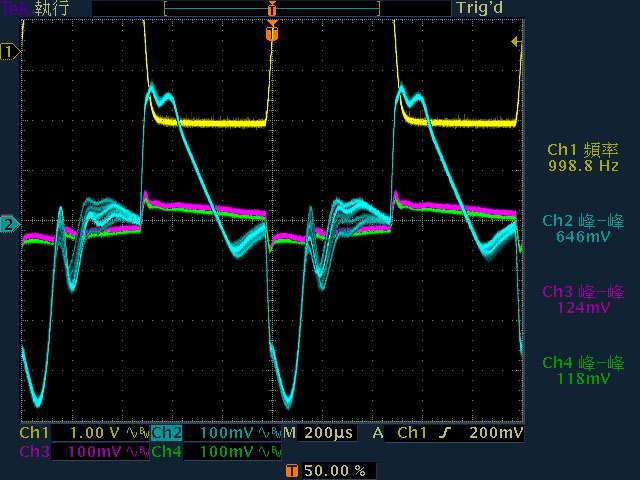

▼110V輸入下12V啟動動態負載,變動範圍20A至100A,維持時間500微秒,最大變動幅度為646mV,同時造成3.3V產生118mV、5V產生124mV的變動





HX1500i





▼110V輸入時電源供應器滿載輸出下內部的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)





HX1500i





▼110V輸入時電源供應器滿載輸出下橋式整流/APFC MOSFET/APFC DIODE/APFC電感(上圖)及一次側/諧振電感(下圖)的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)





HX1500i





▼110V輸入時電源供應器滿載輸出下主變壓器/二次側(上圖)及DC-DC(下圖)的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)





HX1500i





▼110V輸入時單條EPS 4+4P連續輸出28A(336W)10分鐘後的模組化接頭紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)





HX1500i





▼110V輸入時單條PCIE 6+2P(單頭)連續輸出21A(252W)10分鐘後的模組化接頭紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)





HX1500i





▼110V輸入時單條PCIE 6+2P(雙頭)連續輸出21A(252W)10分鐘後的模組化接頭紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)





HX1500i





本體及內部結構心得小結:



◆採用全模組化設計,搭配黑色編織網包覆(ATX24P)及黑色帶狀模組化線組。具備1個ATX24P、3個EPS 4+4P、9個PCIE 6+2P、8個直式SATA、8個省力易拔大4P。未提供小4P接頭及轉接線



◆支援CORSAIR iCUE軟體,可即時監控輸入電壓/功率、輸出電壓/電流/功率、轉換效率、風扇轉速、溫度,切換12V單路及多路OCP模式



◆直接在外殼上沖壓風扇護網,風扇Zero RPM Mode低負荷停轉功能預設開啟,可透過iCUE軟體自行定義風扇運轉模式及溫控曲線



◆交流輸入插座後方加上2個Y電容、1個X電容,X電容放電IC位於X電容底部,焊點未包覆套管。電源總開關控制內部迴路,不直接控制L/N交流電源線,控制線包覆絕緣套管,開關焊點沒有包覆套管。主電路板上交流輸入端EMI濾波電路使用大量絕緣固定膠覆蓋保險絲/突波吸收器/X電容/NTC/繼電器



◆電路板背面焊點做工良好,大電流線路有額外敷錫處理,二次側12V及GND迴路有外加金屬板



◆採用雙TI數位控制器控制交錯式APFC、諧振轉換、同步整流輸出12V,並透過DC-DC轉換3.3V/5V/-12V



◆APFC MOSFET使用Infineon,APFC DIODE使用CREE/Wolfspeed,一次側/二次側MOSFET使用VISHAY,一次側MOSFET使用全絕緣封裝



◆APFC電容使用Nippon Chemi-con,固態電容使用Nichicon/Nippon Chemi-con,電解電容使用Nippon Chemi-con /Rubycon



◆二次側電源管理IC可偵測輸出電壓是否在正常範圍,搭配TI數位控制器偵測12V輸出電流及Microchip微控制器切換12V單路/多路過電流保護





各項測試結果簡單總結:



◆110V輸入時CORSAIR HX1500i 1500W於20%/50%/100%下效率分別為92.96%/93.05%/89.43%,符合80PLUS白金認證要求20%輸出90%效率、50%輸出92%效率、100%輸出89%效率



◆110V輸入時CORSAIR HX1500i 1500W的功率因數修正,滿足80PLUS白金認證要求輸出50%下功率因數需大於0.95



◆220V輸入下,CORSAIR HX1500i 1500W於20%/50%/100%下效率分別為94.07%/93.92%/92.33%



◆110V輸入的偏載測試,12V維持空載,測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變化,均未超出±5%範圍



◆iCUE應用程式顯示值與實際值比較,電壓方面3.3V誤差約0.02V,12V誤差約0.1V;電流方面3.3V/5V無法正常顯示1A,隨電流增加,整體誤差最大0.15A至0.18A;12V電流從80A開始誤差增加,整體誤差最大1A;直流輸出功率誤差不大;交流輸入功率顯示值整體偏低,功率越大誤差越大



◆110V輸入下電源啟動至綜合全負載輸出狀態,12V上升時間為15ms,3.3V/5V上升時間為5ms



◆110V輸入下綜合全負載輸出狀態切斷AC輸入模擬電力中斷,12V於22ms後低於11.4V



◆110V輸入下輸出無負載時12V帶有漣波;輸出12V/1A至12V/8A漣波頻率改變;輸出12V/9A至12V/13A漣波振幅降低;輸出12V/14A時漣波波形改變,之後波形維持不變,只改變振幅;於綜合全負載輸出下12V/5V/3.3V各路低頻漣波分別為19.2mV/12.4mV/11.6mV;於純12V全負載輸出下12V/5V/3.3V各路低頻漣波分別為 19.2mV/10.4mV/9.6mV



◆110V輸入下12V動態負載測試,變動範圍5A至25A,維持時間500微秒,最大變動幅度為312mV



◆110V輸入下12V動態負載測試,變動範圍25A至50A,維持時間500微秒,最大變動幅度為308mV



◆110V輸入下12V動態負載測試,變動範圍50A至100A,維持時間500微秒,最大變動幅度為398mV



◆110V輸入下12V動態負載測試,變動範圍20A至100A,維持時間500微秒,最大變動幅度為646mV



◆110V輸入時熱機下3.3V過電流截止點在37A(148%),5V過電流截止點在37A(148%)
