連 mATX 箱都用 X 到 !!
Cooler Master 直立顯示卡支架 V3
文: John Lam / 評測中心


顯示卡直立安裝其實幾多好處,除了可以 Show Off 張卡外亦可以防止顯示卡 PCB 彎曲,可惜並不是所有機箱都有支援,Cooler Master 新版 Vertical Graphics Card Holder Kit V3 安裝架,可以為絕大部份 MicroATX / ATX / EATX 機箱追加顯示卡直立安裝功能、相容性超好,附連高品質 PCIe 4.0 Riser Cable,打直擺好過買 RGB 顯示卡支架啦。



Cooler Master Vertical Graphics Card Holder Kit V3



Vertical V3





收到 Cooler Master 送測 Vertical Grapghics Card Holder Kit V3 安裝架,這已經是第三代版本,針對機箱及顯示卡相容性作出了多項改進,市面上絕大部份 MicroATX / ATX / EATX 機箱都能使用,打開包裝盒附連 V3 安裝架本體、PCIe 4.0 Riser Cable、安裝說明書及 7 顆黑色螺絲,售價 HK$585、保養一年。



Vertical V3

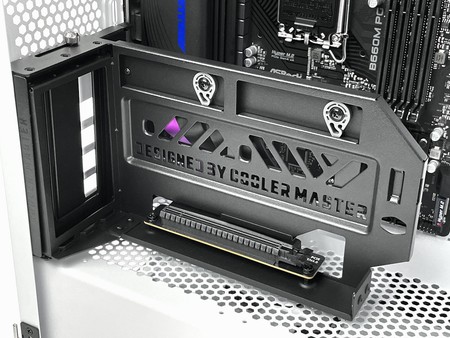

Vertical Graphics Card Holder Kit V3 安裝架改用 SGCC Steel 材質令金屬鋼性提升了 42%,尺寸為 249mm x 148.1mm x 141.8mm、重量約為 0.81kg,V3 版本鏤字了 Designed by Cooler Master 字樣,免工具設計、即時可調設計,玩家可以隨時調 X 軸及 Z 軸的位置。



Vertical V3





舊版 V2 只能支援 ATX 或以上最少擁有 7 個 SLOT 的機箱,因此無法使用在 MicroATX 機箱之中,Vertical Graphics Card Holder Kit V3 則加入了 MicroATX 支援,只要把左下角 PCI 插槽擋板拆走即可,不過要支持 MicroATX 機箱, CPU 散熱器就會有 7 cm 高度限制,建議大家使用水冷散熱器。

Vertical V3

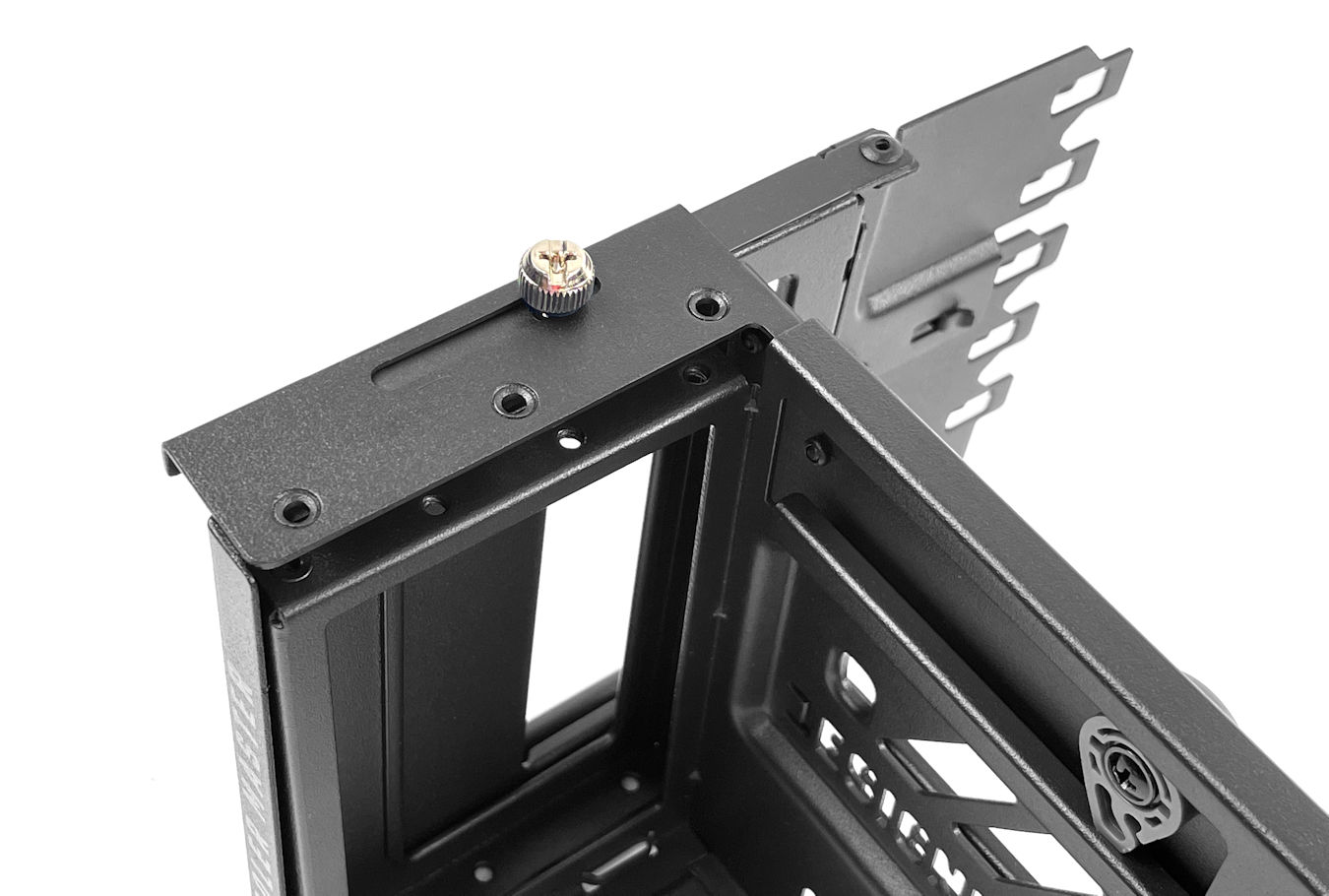

舊版 V2 的顯示卡深度是固定的,Z 軸是無法移動的,Vertical Graphics Card Holder Kit V3 加入了 Z 軸可調性設計,提供了 30mm 顯示卡深度移動,無論機箱厚度都能以最佳位置示人。



Vertical V3

Vertical Graphics Card Holder Kit V3 的 X 軸亦可以調整,可以水平調節 65mm,對於卡不夠長的顯示卡可以被移至中央擺放,免工具卡榫扣具安裝時更加方便。

Vertical V3



附連 Cooler Master 自家 PCIe 4.0 Riser Cable 延長線,採用 Copper Wire 30 AWG 規格線芯, 外層使用 ABS 樹脂包覆並具備良好的 EMI 抗電磁干擾能力,確保高頻訊號穩定,接頭採用多層電路板並加入化鎳浸金工藝確保插槽的耐用性。





Vertical V3





上代 V2 只能支援 2.5 Slot 的顯示卡,但大部份高階顯示卡均採用 2.7 以上的散熱設計,因此 Vertical Graphics Card Holder Kit V3 升級至可支援 3 Slot 顯示卡,相容性大大提升。





Vertical V3





筆者找來了一隻大陸入門價平 MicroATX 機箱,發現 Vertical Graphics Card Holder Kit V3 可以完美支援,要注意的是顯示卡會佔用了 CPU 散熱器區域,建議一定要使用水冷散熱器。





Vertical V3





採用 3DMark PCI Express Feature Test 作測試,發現直接使用顯示卡與使用 Cooler Master PCIe 4.0 Riser Cable 後,Bandwidth 成績同樣在 25GB/s 水平,沒有差異。





Cooler Master Vertical Graphics Card Holder Kit V3

售價︰HK$585

查詢︰Ramboxs (2386-0928)



編輯評語︰



如果你的機箱並不支援垂直顯示卡安裝,Vertical Graphics Card Holder Kit V3 可以為你的機箱提供升級選項,顯示卡直立安裝其實幾多好處,除了可以 Show Off 張卡外亦可以防止顯示卡 PCB 彎曲,大家不妨考慮一下。

文: John Lam/評測中心
