抵玩 160MHz 雙頻 MESH
Linksys Atlas 6 AX3000 Mesh Router 評測
文: Angus Wong / 評測中心


想襯住派第二期電子消費券幫屋企換新 Router?Linksys 全新推出的 Atlas 6 Mesh Router 將會是一個好選擇,採用 Qualcomm Immersive Home 214 平台,提供雙頻 AX3000 規格配置,其中 5GHz 頻段支援 160MHz 訊道頻寬、2.4Gbps 無線頻寬。同時每部節點能提供 3 組 1GbE LAN 接口,滿足一般中小型家庭的網絡需要。最重要係兩隻裝同三隻裝嘅賣街價分別只係 HK$1,799 及 HK$2,499,真心抵玩㗎!!



Linksys Atlas 6 AX3000 Mesh Router



Linksys Atlas 6 Mesh Router

▲ 是次送測的是 Linksys Atlas 6 的三機套裝





Linksys 推出全新主流級 Wi-Fi 6 Mesh Router - Linksys Atlas 6,是繼 Atlas Pro 6 後第二款在港發售的 Atlas 新系列 Mesh 路由器產品,搭載 Qualcomm Immersive Home 214 晶片平台,採用內置 2 天線設計提供 2,402Mbps + 574Mbps、合共 AX3000 速度的雙頻無線網絡,以進取的價格搶攻主流級 Mesh Router 市場。



Linksys Atlas 6 Mesh Router

▲ 小巧的純白機身

(有沒有人留意到 Linksys 悄悄地換了新 Logo 呢?)





Linksys Atlas 6 的機身尺寸為 86mm x 86mm x 185.5mm,沿用 Velop 系列的白色正方柱體設計,通風孔設於在機體頂部,並在底部留有一道空隙,讓內部元件廢熱能透過熱對流自然散走。產品不設主機及分機,每部節點皆擁有完整功能,更支援與上代 Velop 系列路由器產品組成 Mesh Wi-Fi 網絡,讓正在使用舊款 Linksys 產品的用家可以逐步升級家中的 Wi-Fi 系統。



Linksys Atlas 6 Mesh Router

▲ 機頂設有 LED 運作狀況燈





機身頂部設有 LED 運作狀況燈,用家可以透過燈號大概了解 Router 的狀況,例如藍燈長亮代表運作狀況良好、黃燈長亮代表訊號接收不良、紅燈閃爍代表無法連上 Internet 等等,方便用家進行問題排解。



Linksys Atlas 6 Mesh Router

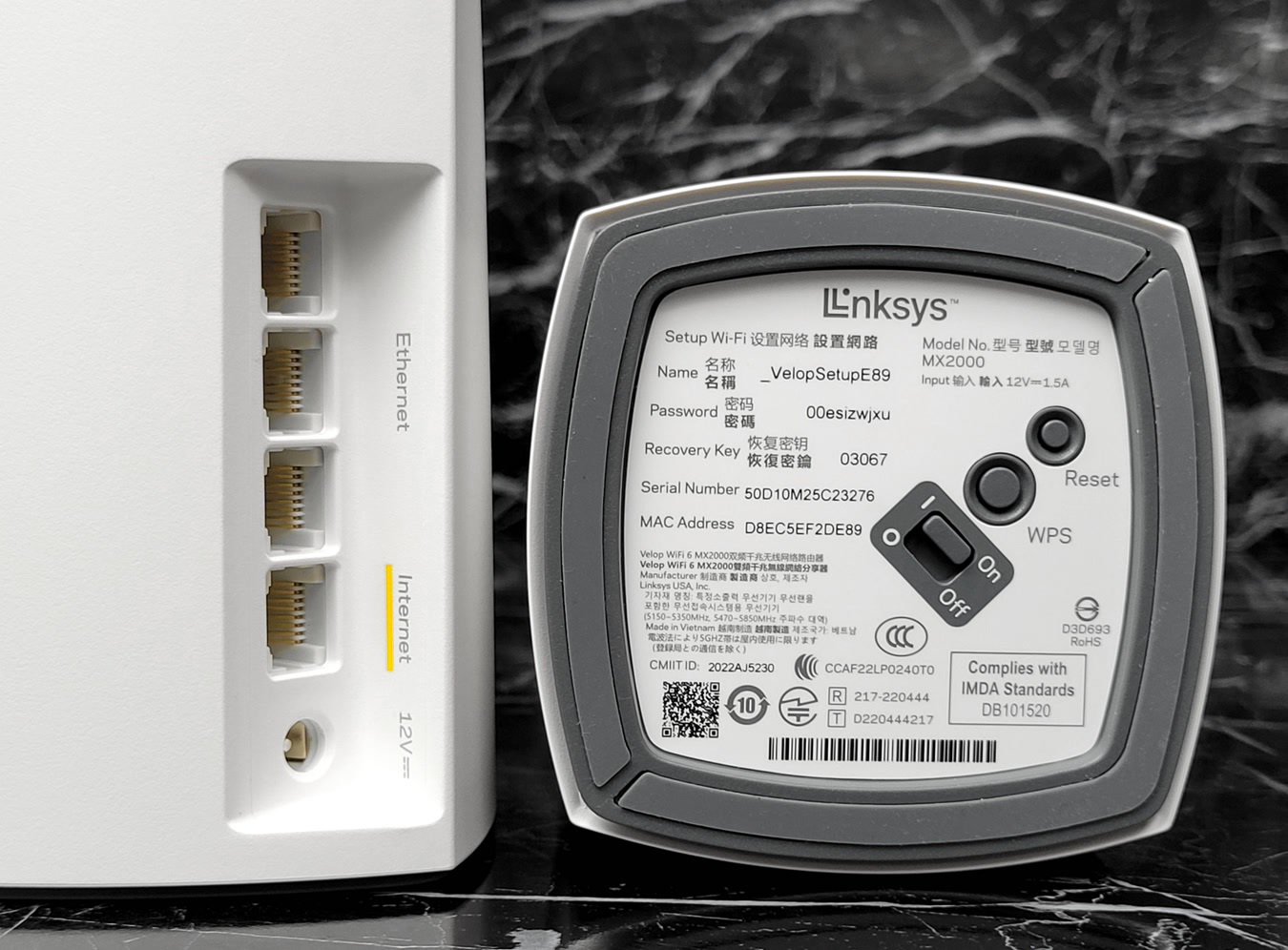

▲ 1 WAN + 3 LAN 配置





Linksys Atlas 6 的有線介面保留了 1 WAN + 3 LAN 設計,並沒有因為其入門定位而有所縮減,全部接口皆支援 Gigabit Ethernet 規格。接點與接點之間除了支援無線連接外,亦可以透過有線連接組建 Mixed Mesh 或 Wired Mesh,令 Mesh 網絡的建設更具彈性。而機底則設有 WPS 快速安全配置按鈕、Reset 按鈕及電源開關。







AX3000 雙頻 4-Stream 規格



Linksys Atlas 6 Mesh Router

▲ 內置 2 支隱藏式 Wi-Fi 天線





無線網絡方面,Linksys Atlas 6 採用主流的 5GHz + 2.4GHz 雙頻設計,兩個頻段皆支援 Wi-Fi 6 傳輸協定及 2x2 MU-MIMO 傳輸配置,當中 5GHz 頻段支援最高 160MHz 訊道頻寬,提供 2,402Mbps 網絡頻寬,4 Stream 串流訊道合共提供約 3,000Mbps 總無線網絡頻寬,因此標示為 AX3000 規格,滿足一般中小型家庭的需要。





Wi-Fi 頻段傳輸協定串流訊道訊道頻寬最大頻寬
5GHz802.11ax2160 MHz2,402Mbps
2.4GHz802.11ax240 MHz574Mbps







支援 Velop Intelligent Mesh 技術



Velop Intelligent Mesh

▲「全新」Velop Intelligent Mesh 技術





Velop Mesh 路由器一直是 Linksys 的「生招牌」,所以在將 Velop 系列更名成 Atlas 系列的同時,也將 Velop 這個名字重新應用在他們的 Mesh Wi-Fi 技術上,更名成 Velop Intelligent Mesh 技術。繼續支援結合多部 Atlas 系列或舊有 Velop 系列路由器組成 Mesh Wi-Fi 網絡,並且支援組成 Mixed Mesh 或 Wired-Bus Mesh 網絡,組網方式極具彈性。







拆解 Linksys Atlas 6



Linksys Atlas 6 Mesh Router

▲ 以兩塊 Heatsink 夾著 PCB 散熱





將 Linksys Atlas 6 的頂蓋揭開後便可以把 PCB 連同散熱器一起抽出來,之後可以看到 PCB 主板被兩塊黑色鋁金屬 Heatsink 緊夾著,能夠為路由器的發熱元件提供充足的散熱能力,再經外殼的空隙排出機外,確保路由器能夠長時間穩定地運作。



Linksys Atlas 6 Mesh Router

▲ 採用 Qualcomm Immersive Home 214 平台





之後將天線、散熱器及金屬屏蔽移除,可以看到 Linksys Atlas 6 的 PCB 形狀及元件佈局與早前介紹過的 Atlas Pro 6 相近。Linksys Atlas 6 採用了 Qualcomm Immersive Home 214 平台,搭載 Qualcomm IPQ5018 SoC 晶片,整合 2 顆 64-bit ARM Cortex-A53 處理器、最高運作時脈為 1.0GHz,能提供一組 2x2 Wi-Fi 6 2.4GHz Wi-Fi 頻段。



Linksys Atlas 6 Mesh Router

▲ Qualcomm IPQ5018 SoC 晶片





Wi-Fi 收發方面,路由器透過 Qualcomm IPQ5018 SoC 晶片提供一組 2.4GHz 無線頻段,支援 2x2 MU-MIMO 及最高 40MHz 訊道頻寬,理論無線頻寬為 574Mbps。



Linksys Atlas 6 Mesh Router

▲ Qualcomm QCN6102 Wi-Fi 晶片





另外加入一顆 Qualcomm QCN6102 Wi-Fi 晶片負責 5GHz 頻段,支援 2x2 MU-MIMO 及最高 160MHz 訊道頻寬,最高傳輸頻寬可達 2,402Mbps。QCN6102 在 OFDMA 載量上會不及 QCN9000 系列優秀,但要應付一般中小型家庭使用仍然綽綽有餘。兩個頻段、4 條串流訊道合共提供約 3,000Mbps 無線網絡頻寬。



Linksys Atlas 6 Mesh Router

▲ Qorvo QPF4588A 5GHz 前端晶片





訊號增益方面,Linksys Atlas 6 的 5GHz 頻段搭載了Qorvo QPF4588A Wi-Fi 前端模組,全部都整合了訊號增益器 (PA) 及低噪音放大器 (LNA) 等常見設計,最高發射增益為 33 dB、最高 VHT80/160 POUT 能量輸出為 +23.5 dBm,配合兩支 PCB 天線提供廣闊的 5GHz Wi-Fi 訊號覆蓋。



Linksys Atlas 6 Mesh Router

▲ Qualcomm QCA8337-AL3C Gigabit Switch





有線連接方面,Linksys Atlas 6 搭載了一顆 Qualcomm QCA8337-AL3C Gigabit Switch,內建 7 Port 10/100/1000Base-T PHY,為路由器提供 1 組 GbE WAN 及 3 組 GbE LAN 接口。



Linksys Atlas 6 Mesh RouterLinksys Atlas 6 Mesh Router

▲ Samsung 4G-bit DDR3 RAM (左) /

GigaDevice 2G-bit SLC Nand-Flash (右)





記憶體方面,Linksys Atlas Pro 6 搭載了一顆 Samsung K4B4G1646E-BYMA DDR3L-1866 記憶體顆粒,提供 512MB 系統記憶體,較大的記憶體容量能提供更高的資料吞吐量,在多裝置同時進行高流量傳輸時維持網絡的穩定性。另外搭載一顆 GigaDevice GD5F2GQ5REYIH 2Gb SLC Nand-Flash,提供 256MB 韌體儲存空間。







支援 Linksys APP 手機應用程式、設定程序簡單自動化



LInksys APPLInksys APP

▲ 簡單、自動化的設定程序





Linksys Atlas 6 支援透過 Linksys APP 手機應用程式或傳統網頁介面進行初始化設定,如果選擇以手機 APP 進行設置,只需打開手機的藍芽功能即可自動搜尋附近的路由器節點並進行配對,之後再依照畫面指示逐步設定 SSID 名稱 及 Wi-Fi 密碼等設定即可。



LInksys APPLInksys APP

▲ APP 介面非常簡潔





在完成設定後便會進入 Linksys APP 的主頁面,首頁會顯示 Mesh 網絡的狀態及已連線的裝置數目,下方具偏數個常用的設定捷徑。在打開左方的選單後可以進入 Wi-Fi 設定、家長監護功能、網絡管理等設定頁面,整個介面非常簡潔,並沒有太多額外功能。



LInksys APPLInksys APP

▲ 加入簡單的家長監控功能





同時具備基本的家長監控功能,能夠針對每部裝置進行獨立的管理,包括暫停網絡存取、排定網絡使用時間及封鎖特定網站等功能,但由於沒有內建網站資料庫或防護服務,無法快速封鎖指定類型的網站或連線,需要用家手動逐一新增封鎖的網址,用起來有點不便。







Wi-Fi 網絡速度測試



測試點平面圖(雙機)_2022

▲ 測試點參考平面圖





測試採用搭載了 Intel AX211 Wi-Fi 6E 無線網絡模組的 Desktop PC 進行,裝置支援 2T2R 訊道收發及 160MHz 頻寬規格,連接至路由器的 5GHz 頻段後的最高無線傳輸速度為 2.4Gbps,配合自行架設的 OpenSpeedTest 伺服器透過 1Gbps 內聯網絡進行 Wi-Fi Throughput 速度測試,測試點及路由器的擺放位置可參考上方的平面圖,節點之間採用無線方式進行連接。另外,受測試環境範圍限制,測試只採用了 2 部節點進行。



Linksys Atlas 6 AX3000





測試點連接頻段下載(Mbps)上傳(Mbps)延遲值(MS)
測試點 15.0GHz985.7958.24
測試點 25.0GHz971.5885.24
測試點 35.0GHz585.9353.27
測試點 45.0GHz512.2315.17





測試結果顯示,在連接至近距離無遮檔的「測試點 1」及「測試點 2」時能夠分別錄得高達 985Mbps 及 971Mbps 的下載速度,畢竟對應的是 2 x 2、160MHz 連接規格,單一裝置連接的理論無線頻寬可達 2.4Gbps,1Gbps WAN 接口反而成為了 Wi-Fi 的速度瓶頸,表現符合預期。



而當位於隔壁單位、分別隔了一面及兩面薄牆的「測試點 3」及「測試點 4」時,裝置就會自動連接至距離較近的節點路由器上,並分別錄得 585Mbps 及 512Mbps 的下載速度。實測之下,兩部 Linksys Atlas 6 已經能夠讓 5GHz Wi-Fi 訊號完全覆蓋 HKEPC 編輯部兩個單位合共約一千多平方呎的空間,Wi-Fi 覆蓋表現相當不錯,相信 2 Pack 雙機套裝已經能夠滿足大部分的香港家庭使用,而 3 Pack 套裝則更適合多層村屋及複式單位的住戶。





Linksys Atlas 6 Mesh Router (MX2000)

官方建議零售價︰HK$1,099 (1 Pack-MX2201)、HK$1,999 (2 Pack-MX2202)、HK$2,799 (3 Pack-MX2203)

查詢︰Linksys HK (3669-4000)





小編評語︰



Linksys 今次推出的 Atlas 6 Mesh Router 主打主流級性價比市場,雖然只具備雙頻設計,並未設有獨立 Backhaul 通道,但勝在支援 160MHz 訊道頻寬,要應付一般中小型家庭對 Wi-Fi 的需求仍然綽綽有餘。加上 2 Pack 裝及 3 Pack 裝的賣街價分別只係 HK$1,799 及 2,499,定價相當進取,想用第二期政府電子消費券幫屋企換 Router 的讀者不容錯過。
