ASRock B760M Steel Legend WiFi 主機板

ASRock 全新推出 B760M Steel Legend WiFi 主機板，採用 12 + 1 + 1 相 50A DrMOS 供電設計，配搭 2 組大型銀白色鋁擠鰭片 VRM 散熱器，供電能力足以應付 Intel 13 代 Core i7 / i5 處理器，支援最新 PCIe 5.0 傳輸介面、三組 M.2 SSD 配置、最高 DDR5-7200+ OC、Wi-Fi 6E 無線網絡模組、2.5G LAN 網絡模組、8 組 USB 接口，提供合理的連接及擴充性能，用家如果想以 13 代非 K 版 CPU 組建白色主題機，這會是個不錯的配搭。

ASRock B760M Steel Legend WiFi 主機板採用 M-ATX Form Factor 設計，尺寸為 24.4cm x 24.4cm，定位屬於主流級 B760 主機板，PCB 圖案沿用 Steel Legend 系列一貫的灰白黑數碼迷彩圖層設計，搭配銀白色的 I/O Cover 及散熱器，散熱器表面亦印上軍事工業風格的圖案。

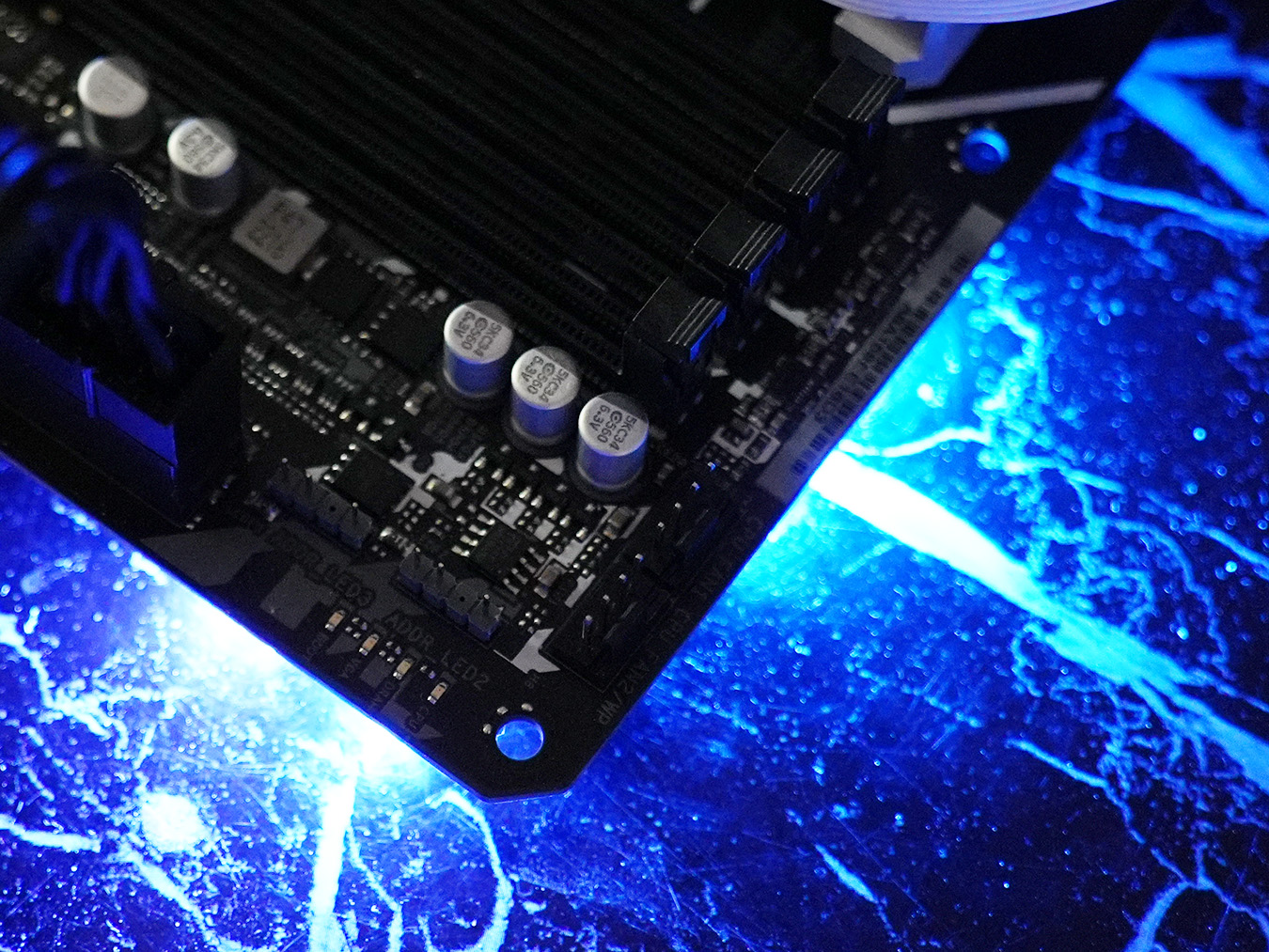

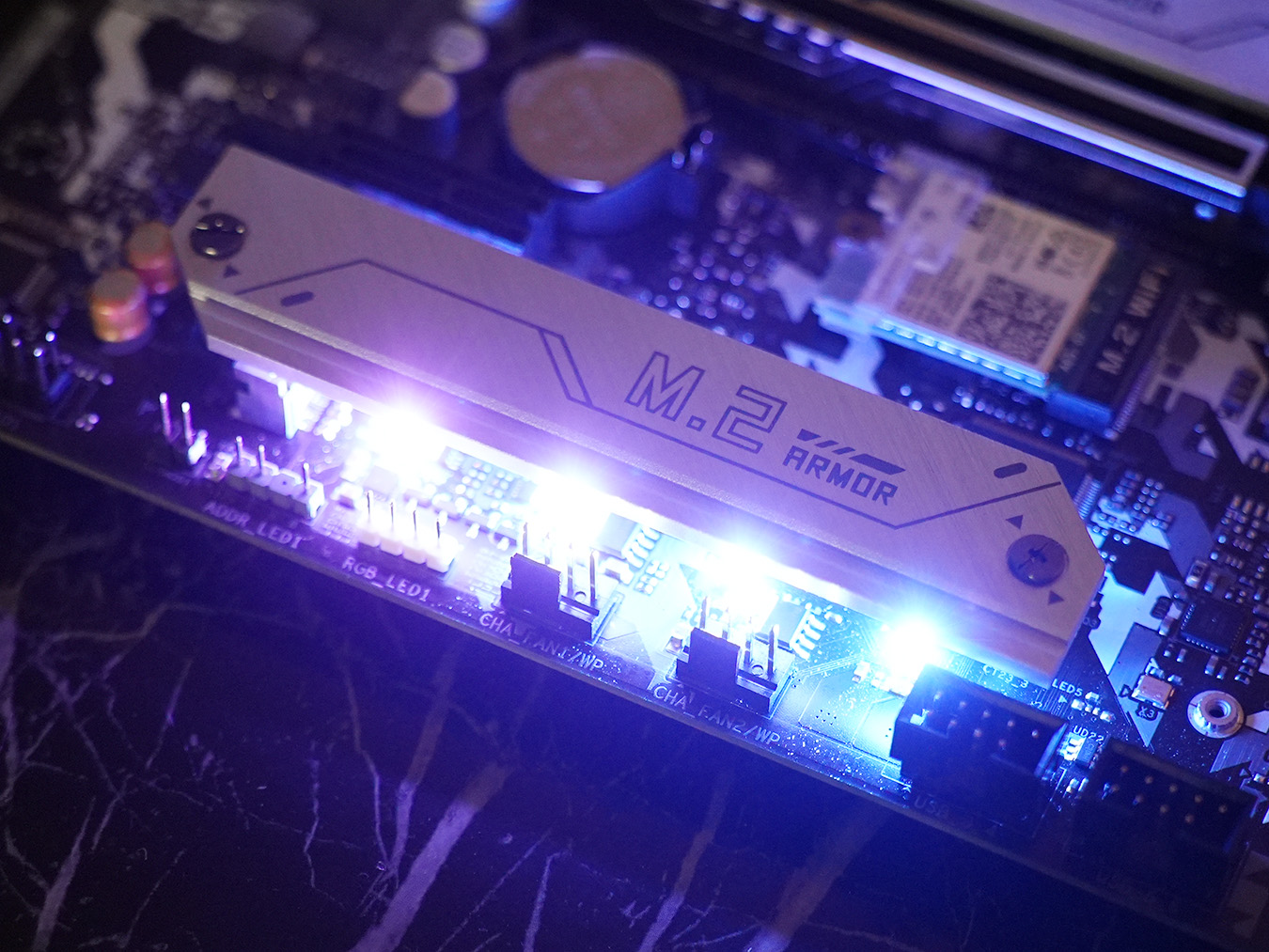

ASRock B760M Steel Legend WiFi 主機板具備亮眼的 RGB 燈效，在 M.2 散熱器和主機板右上方底部都加入了 ARGB 燈粒，並且可以使用 ASRock Polychrome SYNC 軟件調整燈效。

支援第 13 代 Core 處理器、LGA 1700 Socket

Intel B760 主機板沿用上代 LGA 1700 處理器介面，支援第 13 代 Core 處理器和兼容第 12 代 Core 處理器，外觀較舊有的 LGA 115X、1200 有著相當大的差別，不但從正方形變成長方形，尺寸為 37.5mm x 45.0mm，防呆的凹槽移至上下各兩處而不是左右兩側各一，更大的改動在於 Socket 裝載板的打開方式換成類似 LGA 1366 的結構，插座杆與裝載板的方向相反。

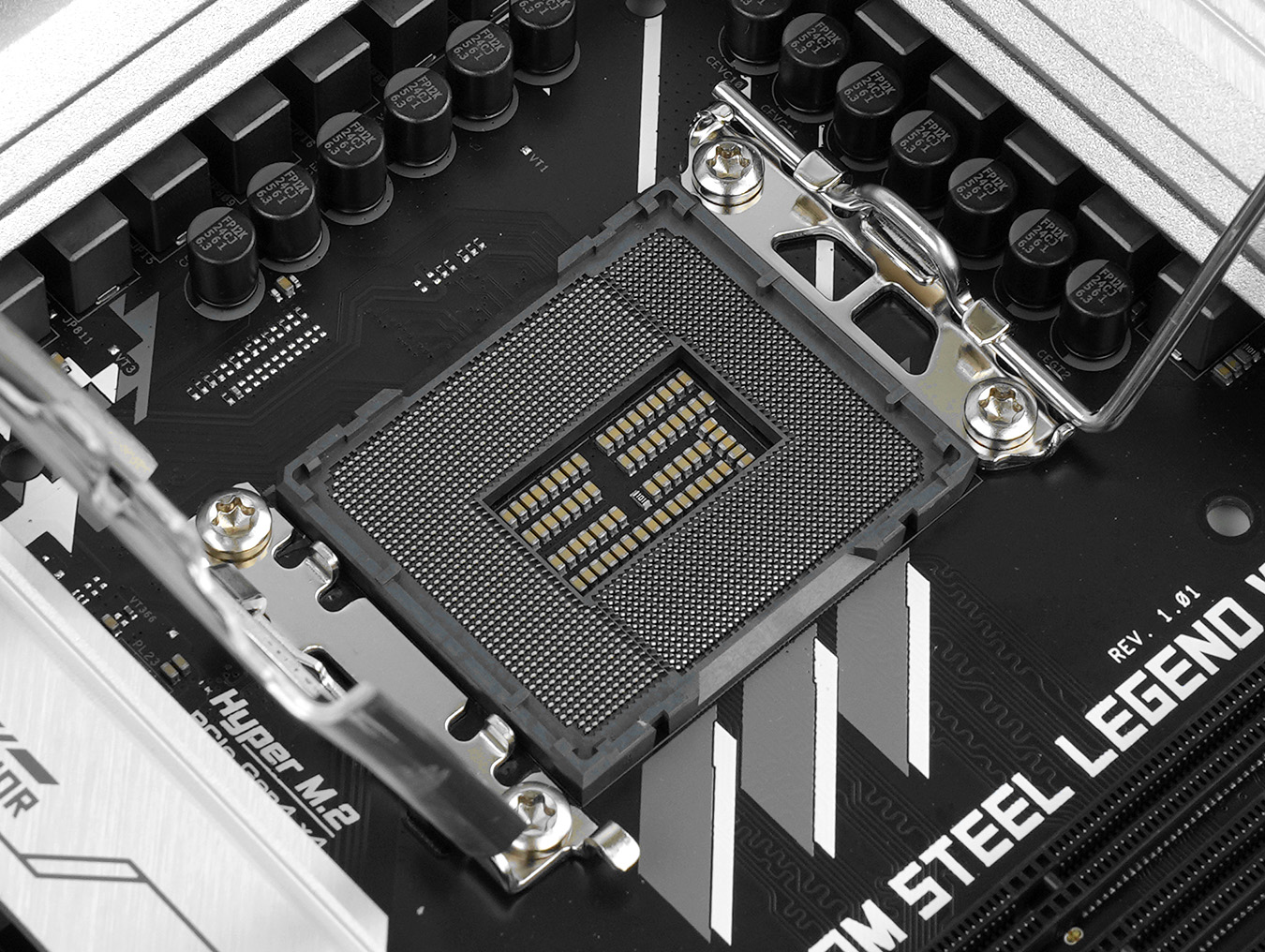

▲ LGA 1700 Socket

雖然這代的處理器介面稱作 LGA 1700，但實際上 LGA Pin 數為 1800 個引腳，暫時有 100 個引腳尚未作出定義，將會預留給未來的 CPU 作為額外電源或 I/O 引腳之用，做法與當年 LGA 2011 相似。

第 13 代桌上型 Intel Core 處理器規格

全新第 13 代 Core 系列 Raptor Lake 處理器升級至第 3 代 SuperFin 電晶體的 Intel 7 制程 (10nm++)，同樣採用大小核混合架構，大核心 (P-Core) 採用全新高效能的 Raptor Cove 微架構，小核心 (E-Core) 採用升級版高能耗效率的 Gracemont 微架構。就採用全新制程，Intel 第 13代 Core 處理器主要的升級是大核心 (P-Core) 時脈最高提升了 600MHz 和每個核心的 L2 Cache 提升至 2MB 容量，小核心 (E-Core) 相比上代，增加至最高 16 核心、L2 Cache 容量提升至 4MB，核心時脈最高提升了 600MHz 至最高 4.3GHz，核心數量最高為 24 核心、32 線程設計，最高 PL2 功耗為 253W，單核性能提升了 15% 和多核性能提升了 41%。同時支援全新 DDR5 及舊有 DDR4 記憶體模組，支援原生 DDR5-5600 及 DDR4-3200 記憶體速度，並支援最新 PCIe 5.0 傳輸技術，提供 16 條 PCIe 5.0 及 4 條 PCIe 4.0 線路。

全新 Intel B760 系統晶片

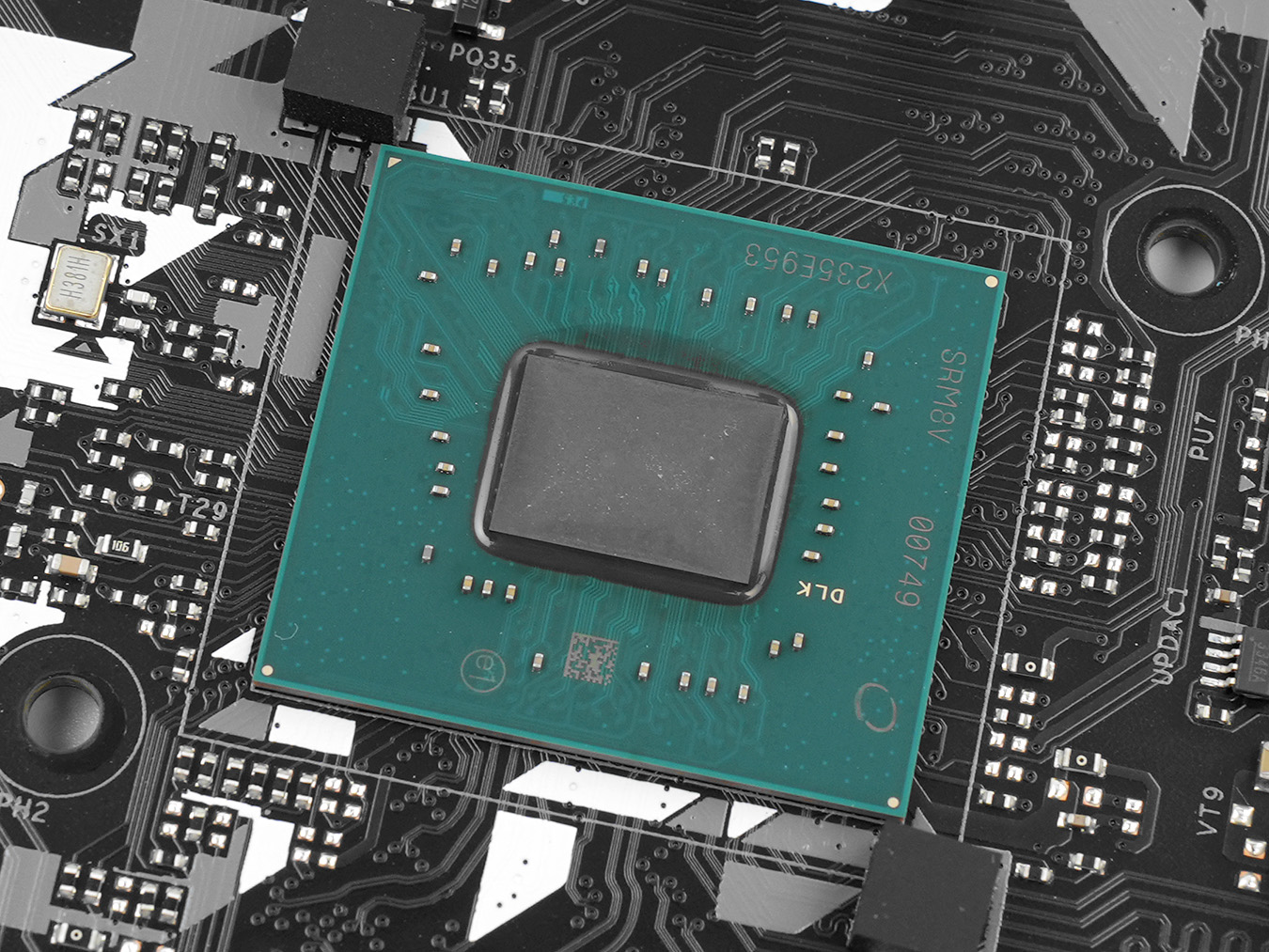

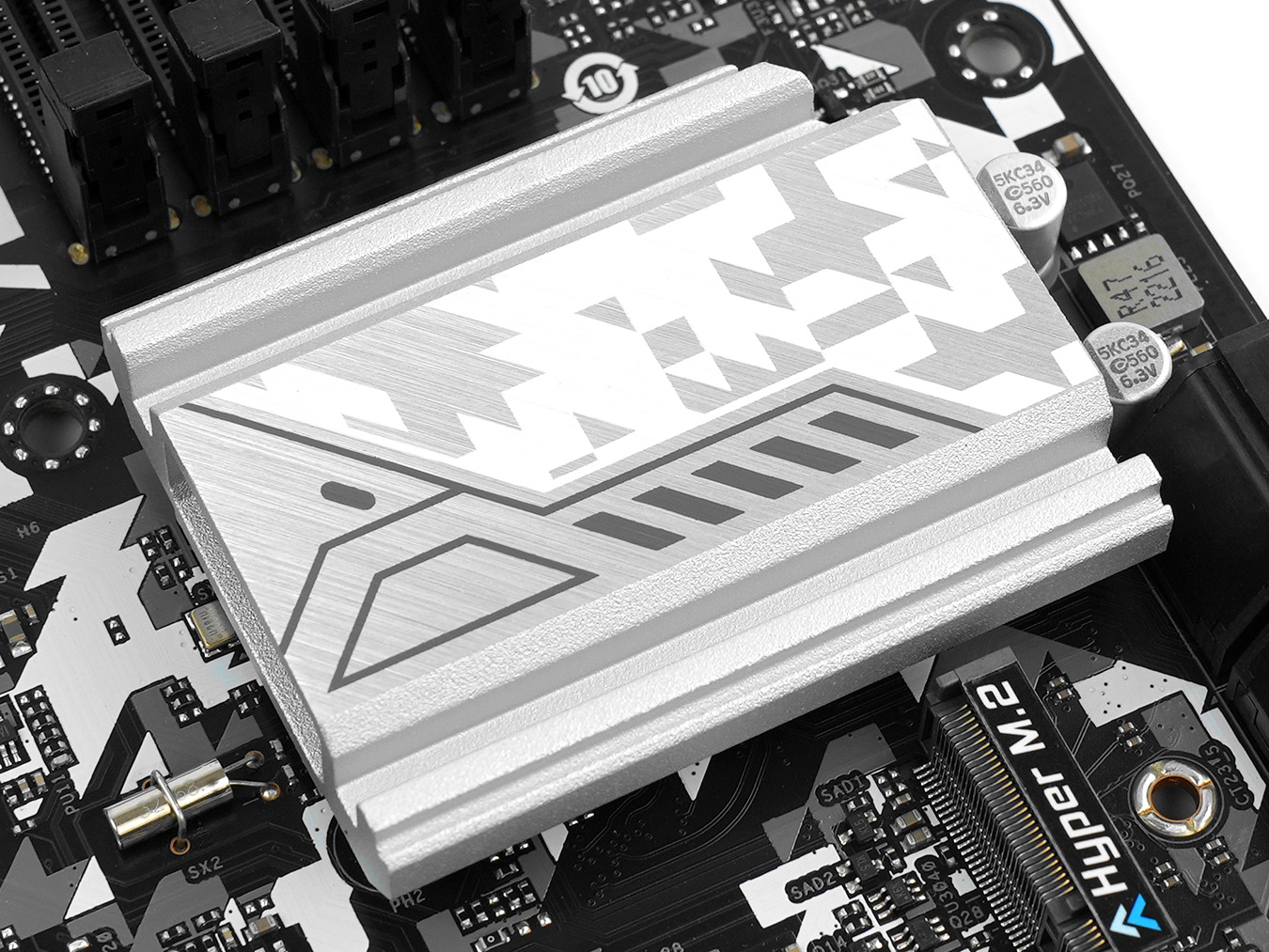

▲ PCH 散熱器 & Intel B760 PCH 系統晶片

Intel 為 13 代 Core 處理器推出中階 B760 晶片組，對比 Z790 在功能及規格上有所刪減，例如 Z790 可支援 PCIe 5.0 雙 x8 繪圖接口，B760 則不可分割只有單一 PCIe 5.0 x16。同時 B760 僅支援記憶體超頻，不支援 CPU Ratio 超頻，同時 DMI 4.0 Lanes 亦由 x8 降至 x4，CPU 與 PCH 晶片之間頻寬降至 7.96GB/s，是兩者的主要市場區間。

Intel 700 系列晶片組規格

週邊規格方面，對比上代 Intel B660 晶片組，B760 的 PCIe 4.0 Lanes 數目由 6 個加至 10 個，PCIe 3.0 Lanes 數目則由 8 個減至 4 個，除此之外其餘規格完全相同。至於對比 Z790，B760 的週邊規格亦有所刪減，除了 HSIO Lanes 數目由 38 個減至 24 個之外，Z790 PCH 有 20 個 PCIe 4.0 Lanes，而 B760 只有 10 個，因此 PCIe 4.0 SSD 支援數目亦相對減少，SATA 數目亦由 8 個減至 4 個，如果用家未必用得着 Z790 的擴充性及超頻功能， B760 可能是一個性價比較高的選擇。

支援最高 DDR5-7200+ OC

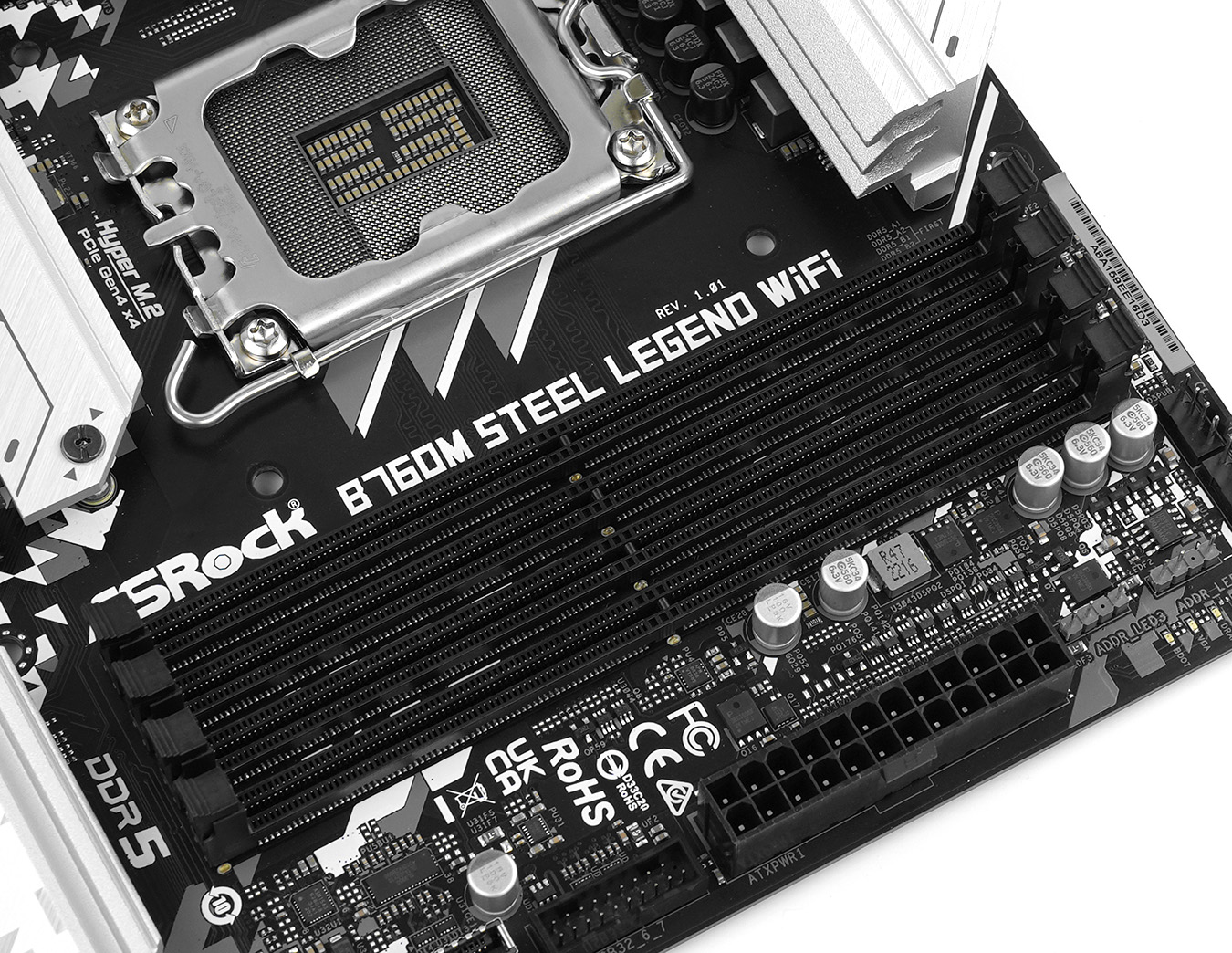

記憶體方面，ASRock B760M Steel Legend WiFi 主機板支援 DDR5 記憶體，設有 4 組 DDR5 DIMM 擴充槽，採用 SMT 表面黏著技術的插槽以減少訊號干擾，支援 Dual Channel 雙通道模式、 2 DIMM per Channel 配置，每組 DIMM 擴充槽最大支援 32GB 容量，系統記憶體最大容量為 128GB。記憶體速度方面，主機板官方規格表示支援最高 DDR5-7200+ OC 速度 (1DPC 1R)。

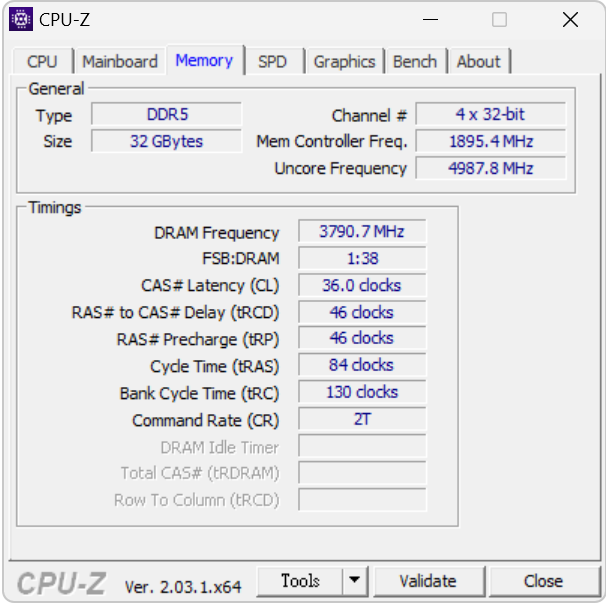

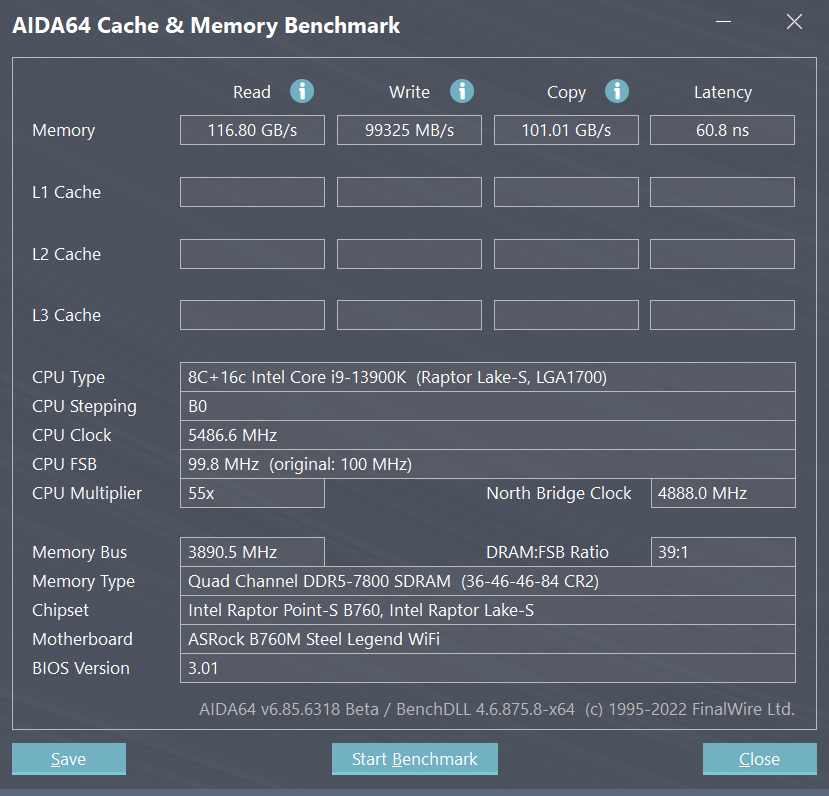

測試採用 i9-13900K CPU 搭配 TeamGroup T-FORCE DELTA RGB DDR5-7600 16GB x2 記憶體，在手動調整工作電壓及延遲值後成功超頻至 DDR5-7800 CL36 Gear 2 並完成 AIDA64 記憶體讀寫速度測試，記憶體超頻能力不俗。

12 + 1 + 1 相 50A DrMOS 供電模組

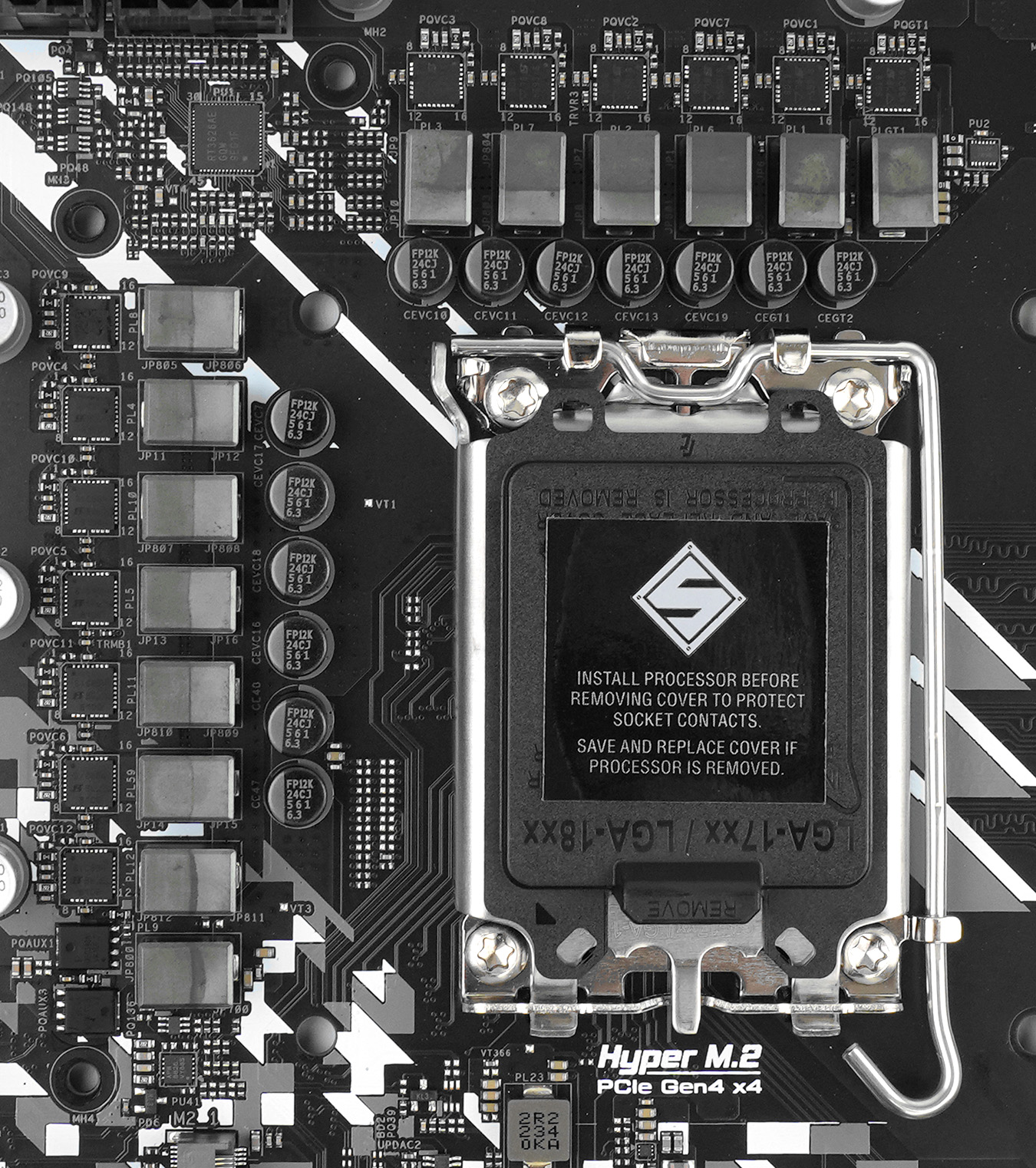

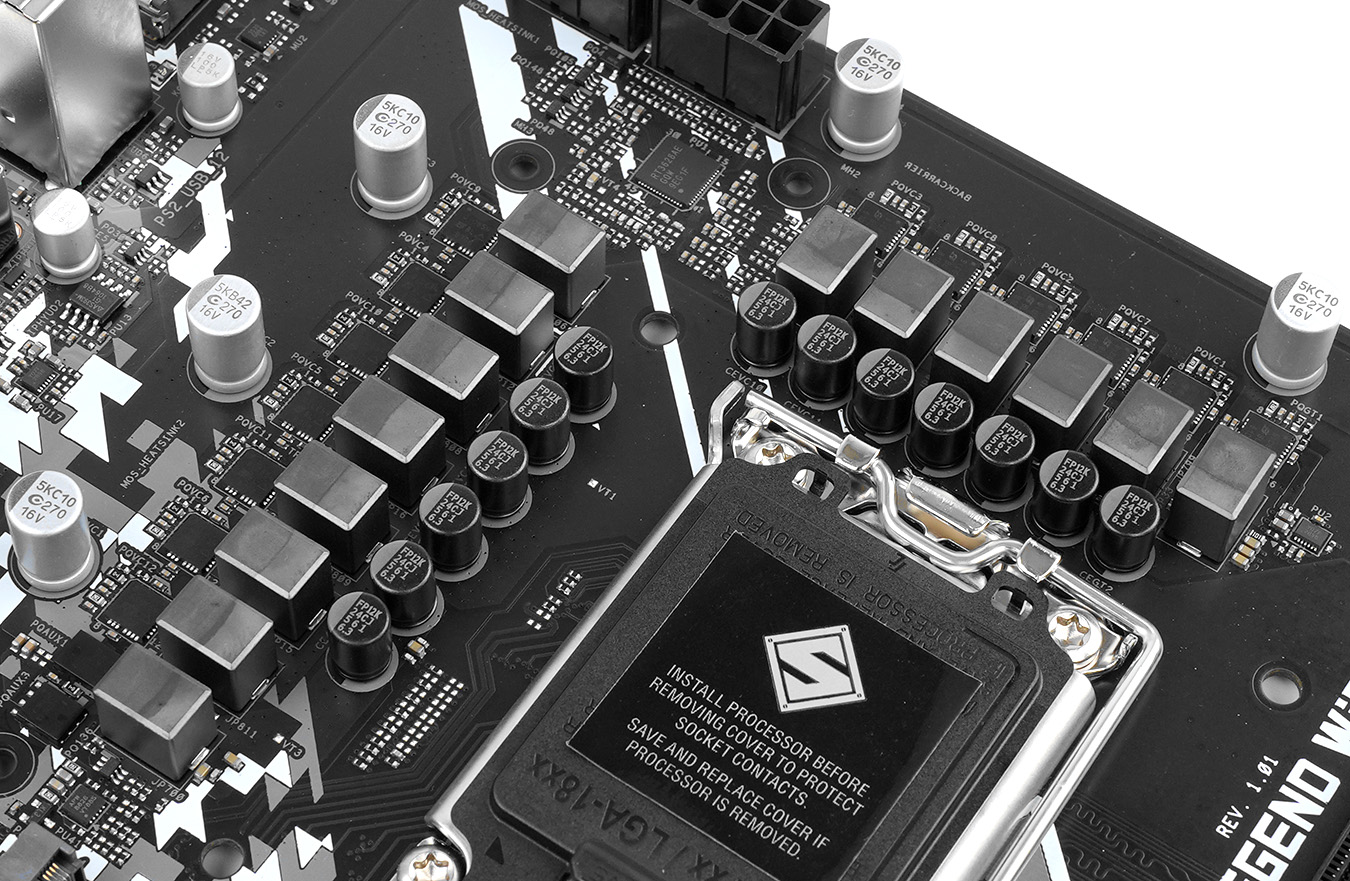

▲ 12 + 1 + 1 相 50A DrMOS 供電模組

VRM 供電模組方面，ASRock B760M Steel Legend WiFi 採用 14 組 Power Stage 數位供電模組設計，其中 12 組為 CPU vCore 供電、1 組為 VCCGT 供電、1 組為 VCCAUX 供電，每相供電平均攤分電流負載，加強系統穩定性以應付繁重的運算需求。

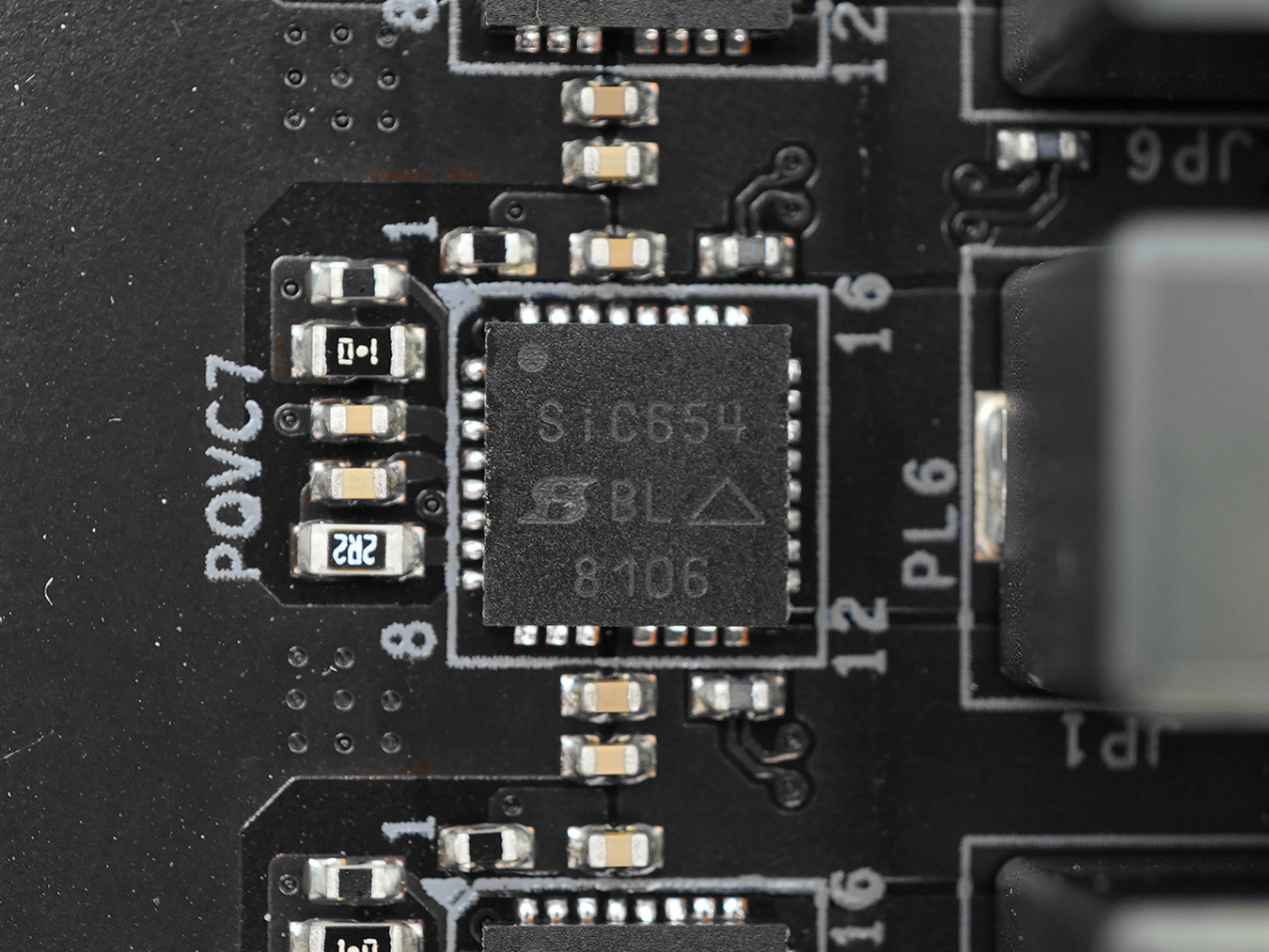

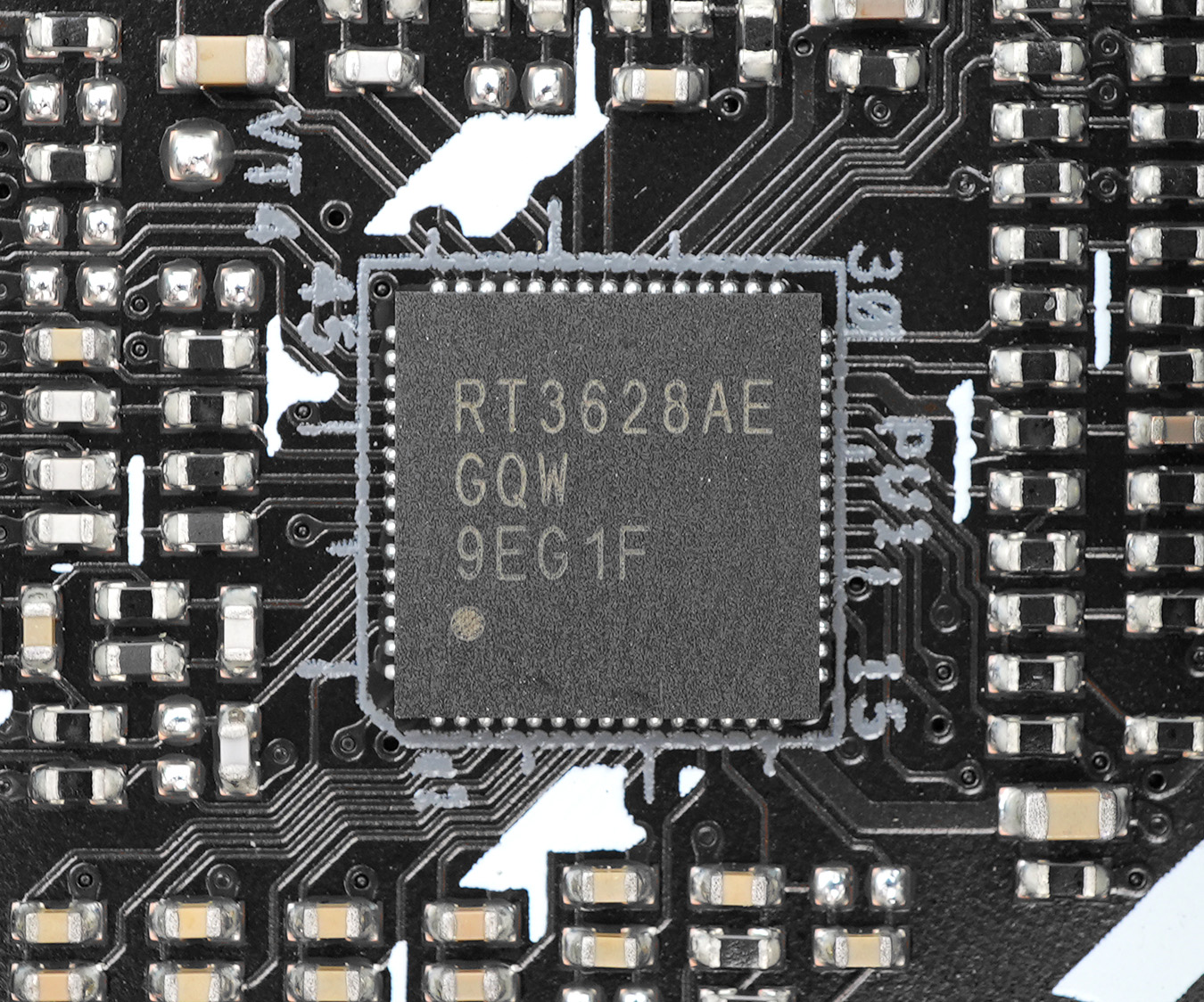

▲ RT3628AE PWM 控制器　▲ SiC654 50A DrMOS 晶片

ASRock B760M Steel Legend WiFi 採用 Richtek RT3628AE PWM 控制器，原生最高 8 + 1 相雙通道輸出配置，這片主機板以 12（6x2） + 1 相並聯模式配置運作，驅動 12 相 CPU vCore 供電和 1 相 VCCGT 供電，配搭 13 組 Vishay Siliconix SIC654 DrMOS 晶片，單顆能夠提供最高 50A 持續電流處理能力，vCore 部分總輸出可達 600A 電流負載，可應付 Intel 第 13 代 Core i5 / i7 非 K 版處理器供電需求。

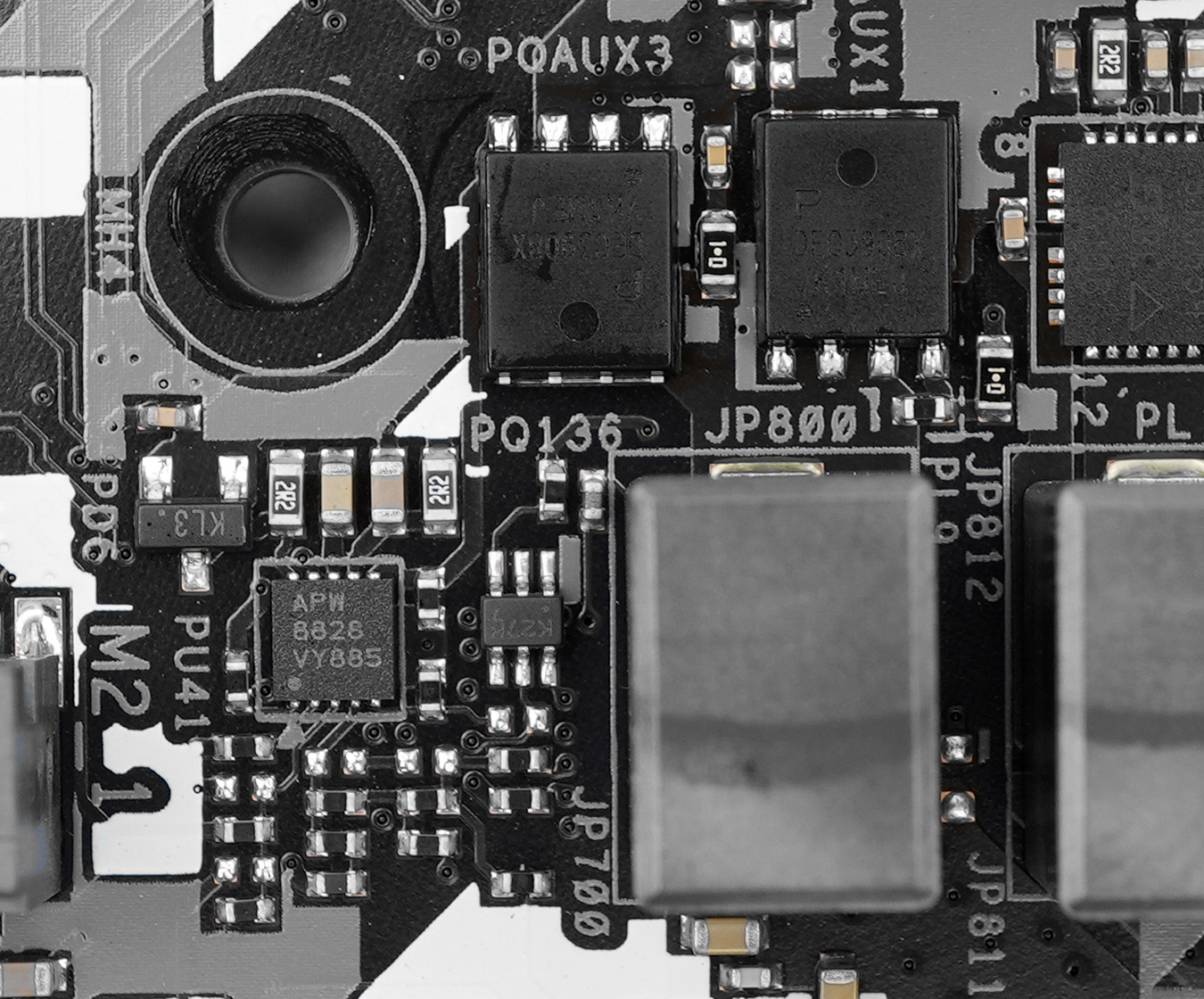

▲ APW8828 PWM 控制器、SM4337 55A MOSFET

全新的 VCCAUX 供電部分，結合以往的 VCCSA 和 VCCIO 的供電，負責處理 CPU 內部記憶體控制器和 PCIe 控制器供電，主機板採用 Anpec APW8828 PWM 控制器，直出驅動 1 相 VCCAUX 供電，配搭 1 組 1 上 SM4337NSKP 55A + 1 下 SM4337NSKP 55A MOSFET 配置。

採用高效金屬合金功率電感搭配頂級規格的日本 Nichicon FP 12K 黑色電容，在高度負載或是大幅超頻下改善 Vcore 電壓供應穩定，黑色電容在 105ºC 極端環境下能具備至少 1.2 萬小時使用壽命，相較市面上不少主流級主機板僅採用台系 5K 或 10K 電容更勝一籌。

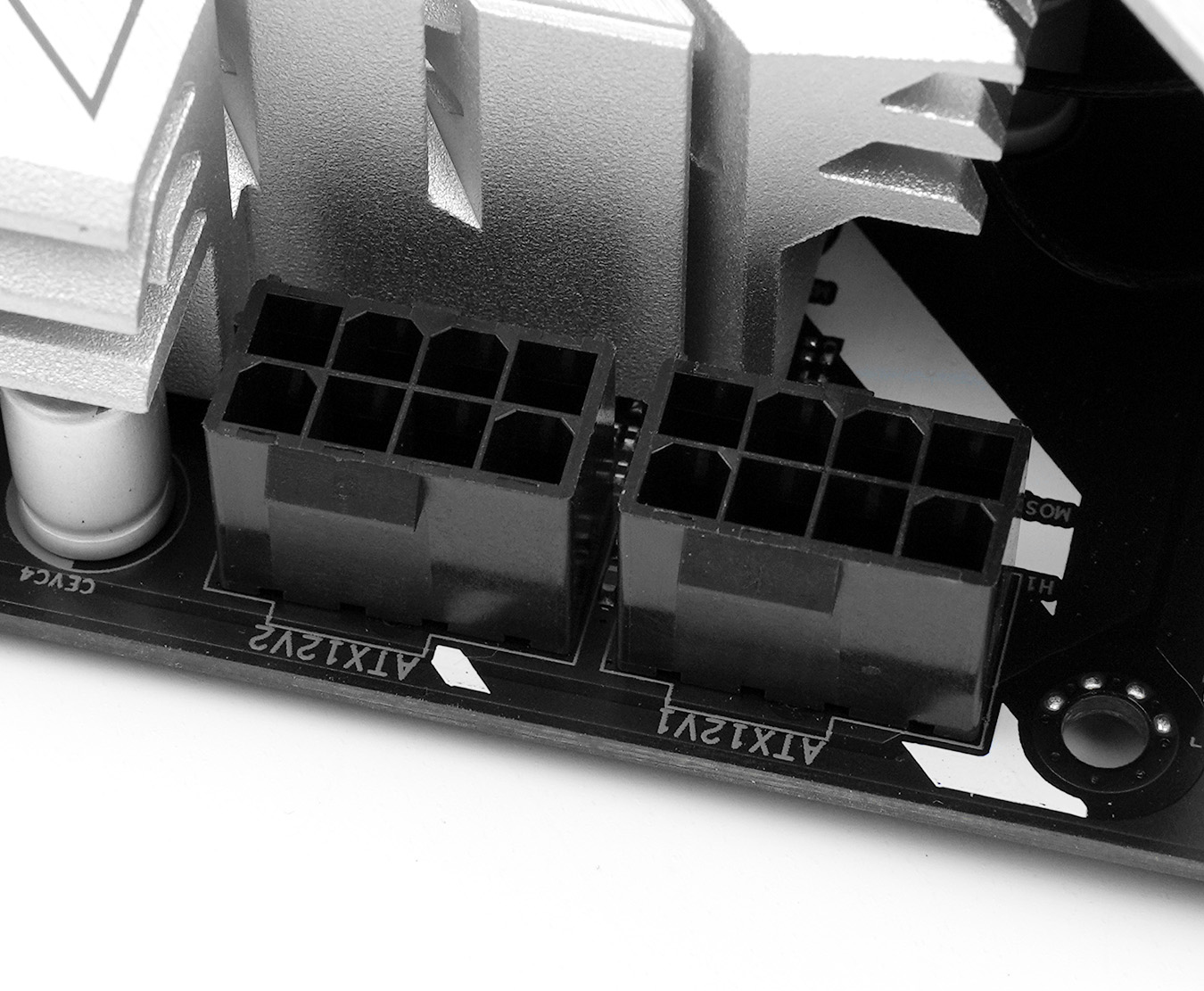

▲ ATX 8+8-pin CPU 供電插槽

ASRock B760M Steel Legend WiFi 主機板採用 2 組 ATX 8-pin CPU 供電插槽，可滿足 Intel Core 13 代全系列 CPU 電源功耗需求。

SMT PCIe 5.0 插槽、加強型合金插槽

ASRock B760M Steel Legend WiFi 主機板提供了 1 組 PCIe x16 插槽，支援最高 PCIe 5.0 x16，由 CPU Lanes 提供，另外亦透過 B760 晶片組提供 1 組 PCIe 4.0 x1 插槽，採用無封口插槽設計，方便用家連接不同長度的視訊擷取卡及音效卡，不過插槽間距十分窄狹，第二組 PCIe 插槽很大機會會被顯示卡遮擋。

PCIE1 插槽採用金屬外殼加固設計和加強型內嵌金屬支架的耳扣，可增強插槽的承托力和減少插槽被扯開的機會。另外，為了應付 PCIe 5.0 高達 128GB/s 的傳輸速度，PCIE1 更改用 SMT 表面黏著技術的插槽設計，相比傳統 DIP PCIe 插槽，可提供更穩定的訊號傳輸，並減少訊號衰減的機會。

PCIe 插槽配置

3 組 M.2 SSD 介面、4 組 SATA 3 介面

ASRock B760M Steel Legend WiFi 主機板提供 3 組 M.2 SSD 介面配置，CPU 插槽下方的 M2_1 插槽由 CPU Lanes 提供，而 PCIE2 插槽下方的 M2_2 及 M2_3 插槽由 B760 PCH 提供，全數支援最高 PCIe 4.0 x4。

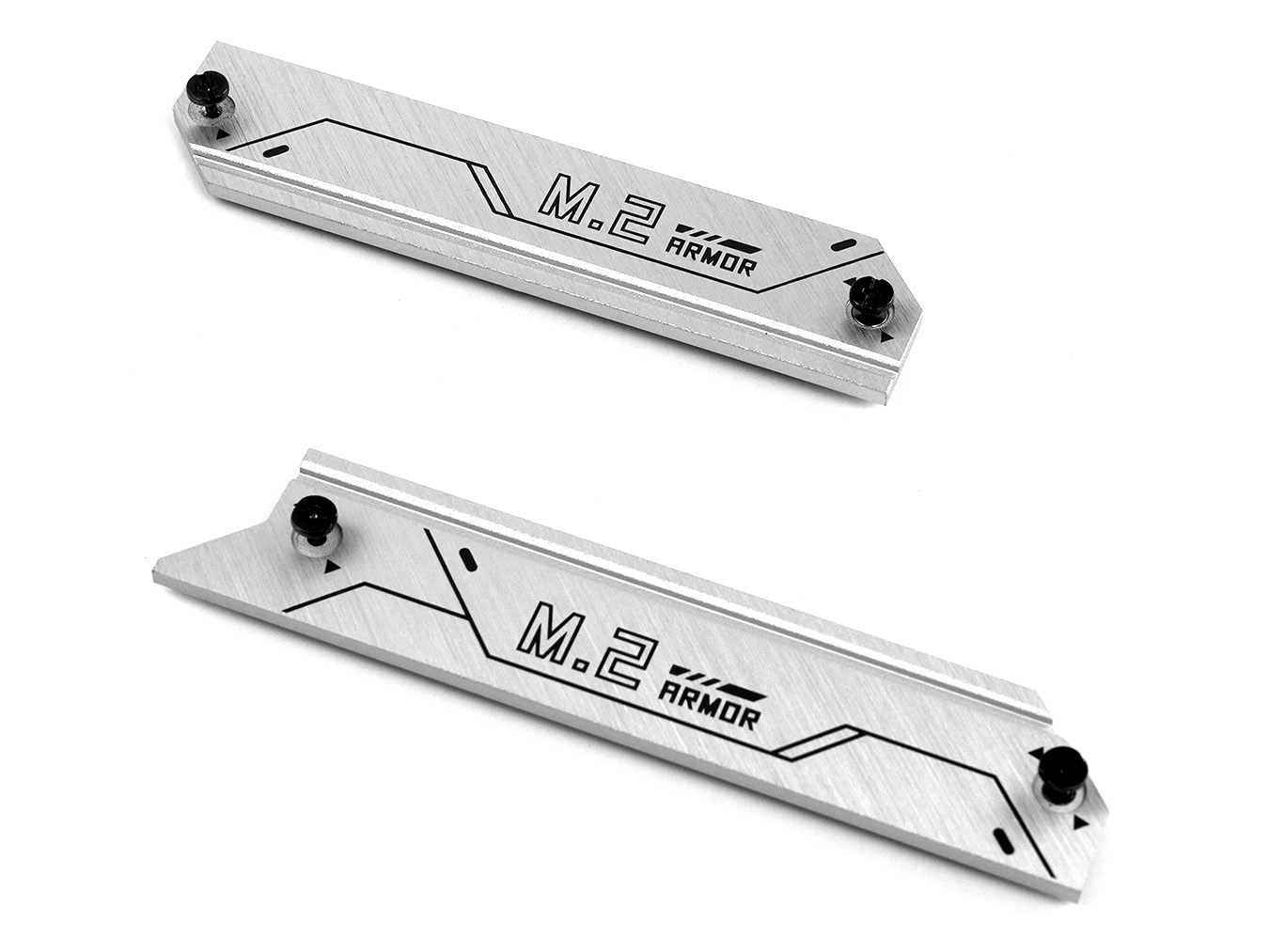

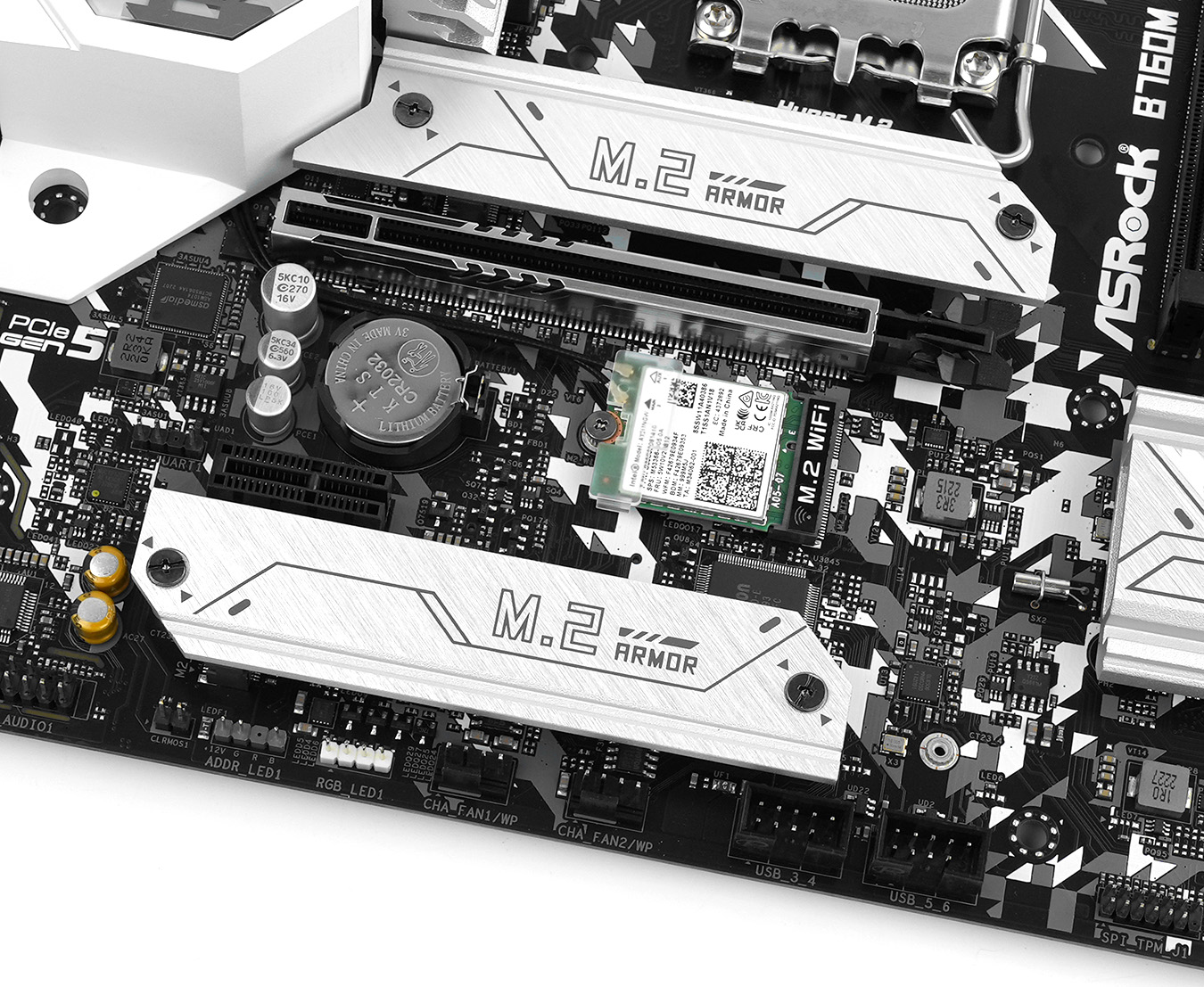

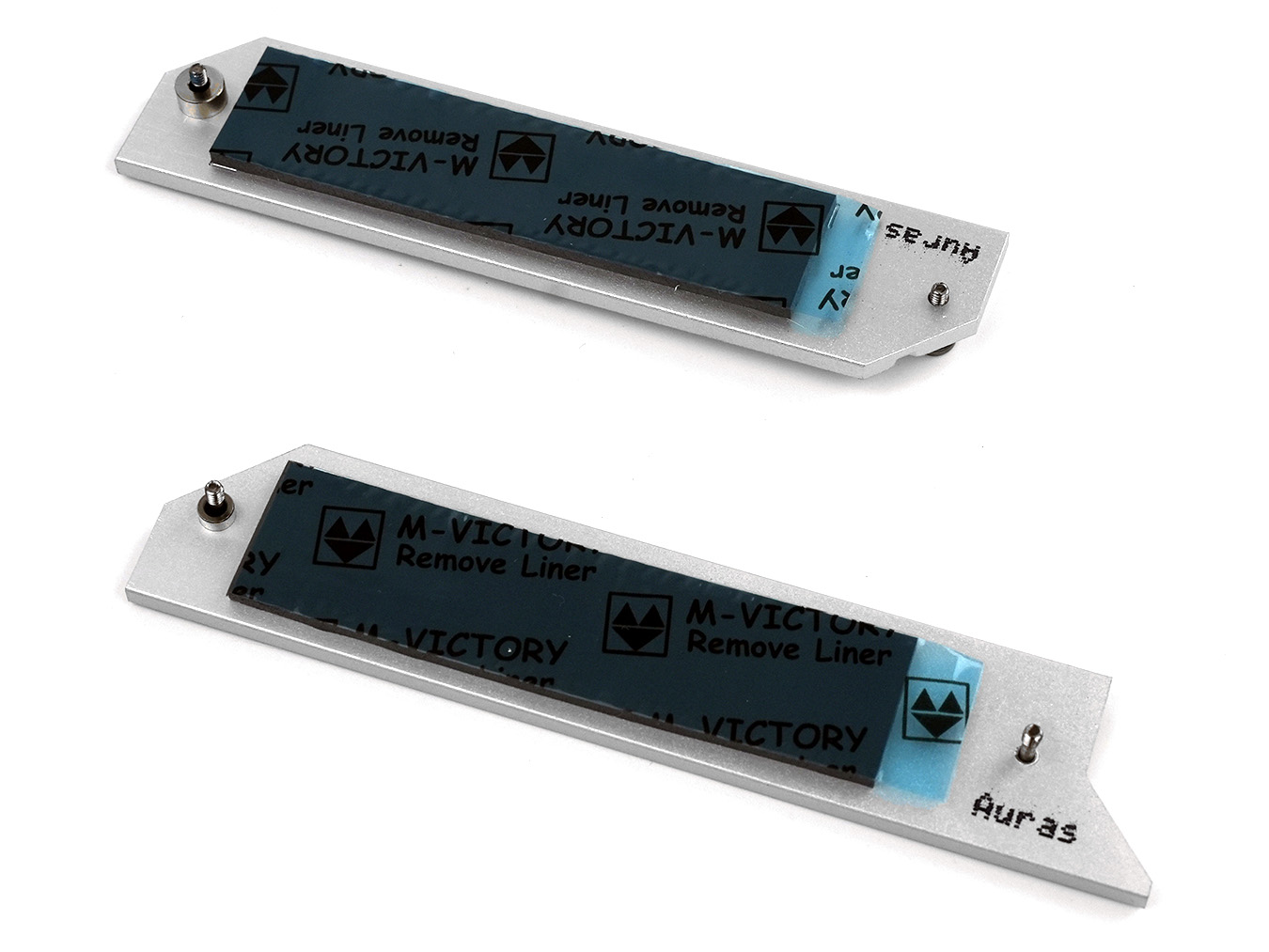

為滿足高速 M.2 SSD 產品的散熱需求，M2_1 及 M2_2 插槽皆具備單面導熱貼的金屬散熱器，可避免發生過熱降速的情況，並確保高速 M.2 SSD 能穩定地提供最佳的讀寫速度。

M.2 SSD 插槽配置

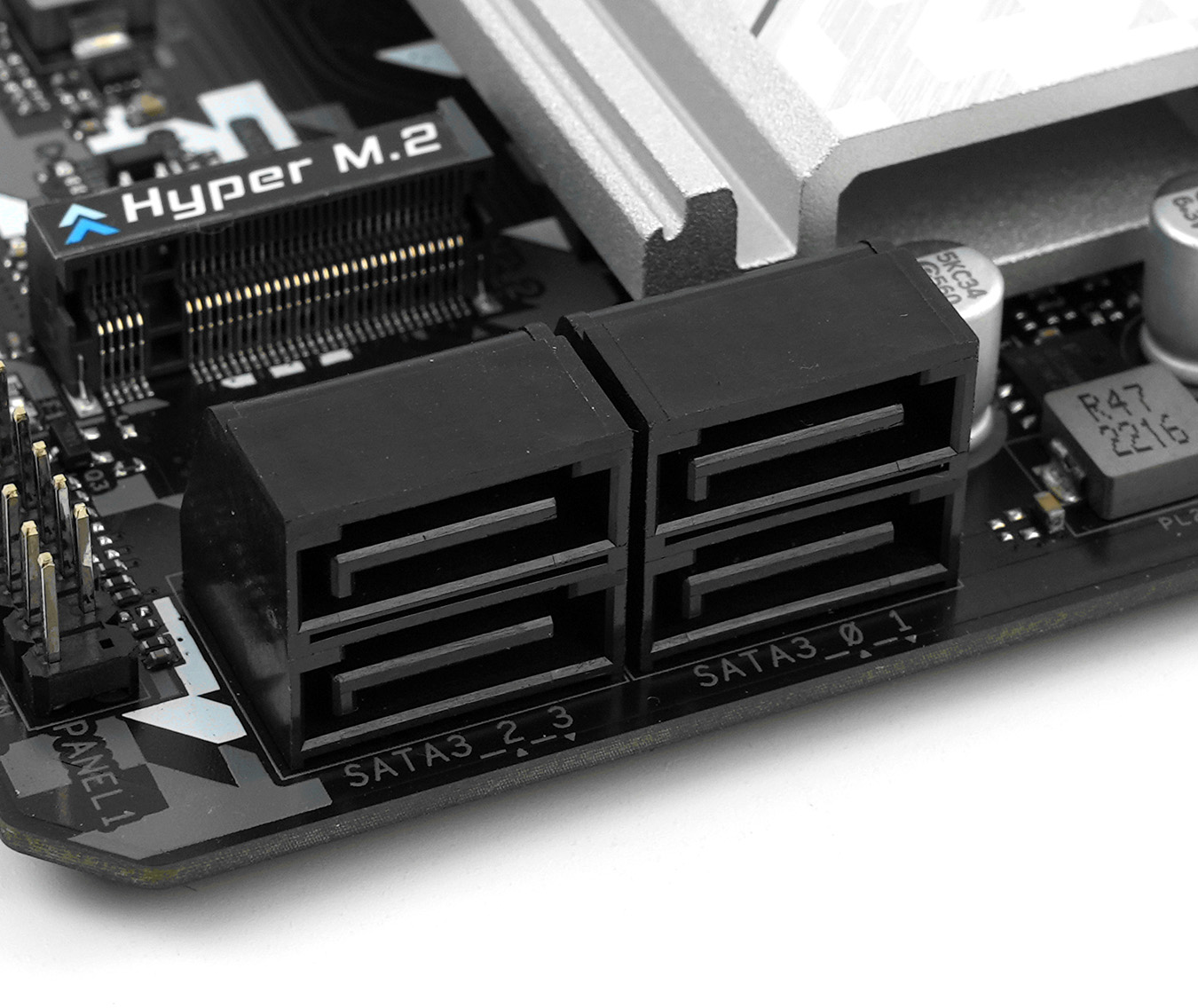

此外，主機板提供了 4 個 SATA 6Gbps 接口，皆由 B760 系統晶片提供，並支援 RAID 0、RAID 1、RAID 5、RAID 10 運作模式。

Pre-Installed I/O Shield、8 組 USB 接口、HDMI / DisplayPort 輸出

ASRock B760M Steel Legend WiFi 主機板加入了彈性化 I/O 檔板設計，相比一般預裝式 I/O 擋板，彈性化 I/O 檔板預留了更多彈性化調整空間，完美對應不同款式機箱的公差，可以準確地貼合機箱，亦改善了主機板螺絲孔位對不上機箱的問題。

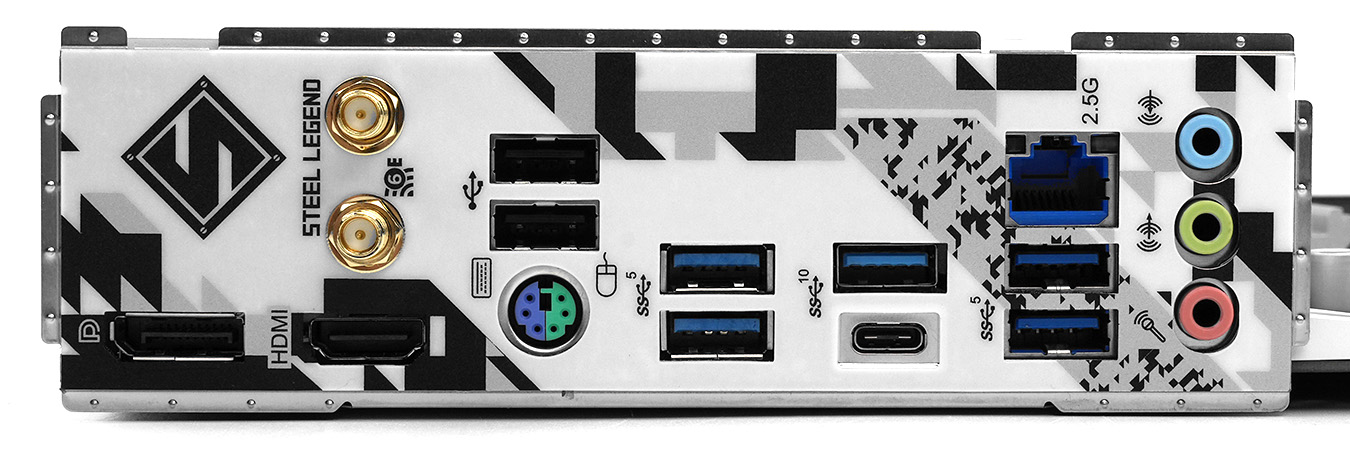

主機板後置 I/O 提供 1 組 HDMI 2.1 與 1 組 DisplayPort 1.4 顯示輸出，HDMI 支援最高 4K @60Hz，Display Port 1.4 最高 5K @ 120Hz 或 8K @ 60Hz，另外亦提供 2 組 USB 2.0 Type-A 接口、4 組 USB 3.2 Gen1x1 5Gbps Type-A 接口、1 組 USB 3.2 Gen 2x1 10Gbps Type-A 接口、以及 1 組 USB 3.2 Gen 2x1 10Gbps Type-C 接口，整體 USB 數目相對充足。

主機板亦提供 1 組 USB 3.2 Gen 2x1 10Gbps 前置 USB Type-C 接口。

Realtek 2.5G LAN 網絡模組

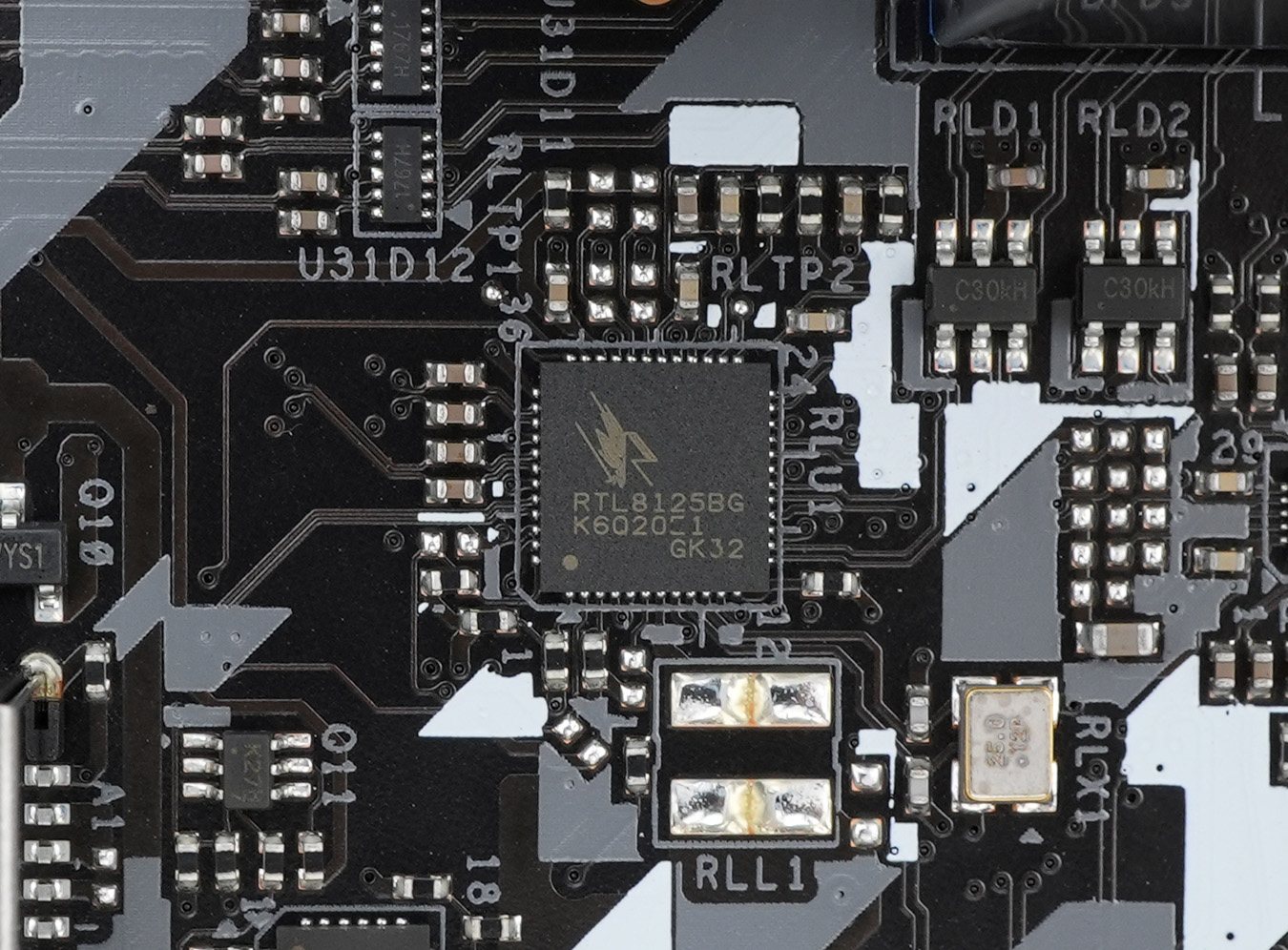

▲ RTL8125BG 2.5G 網絡晶片

ASRock B760M Steel Legend WiFi 採用 Realtek RTL8125BG 2.5G 網絡晶片，支援最高 2,500 Mbps 網絡傳輸速度，並向下支援 1000/100/10 Mbps 速度，雖然以單一線路提供 2Gbps 速度的光纖寬頻服務仍未普及，但卻非常適合用作連接現時相當流行的 NAS 及 DAS 等儲存裝置。

Wi-Fi 6E 無線網絡模組

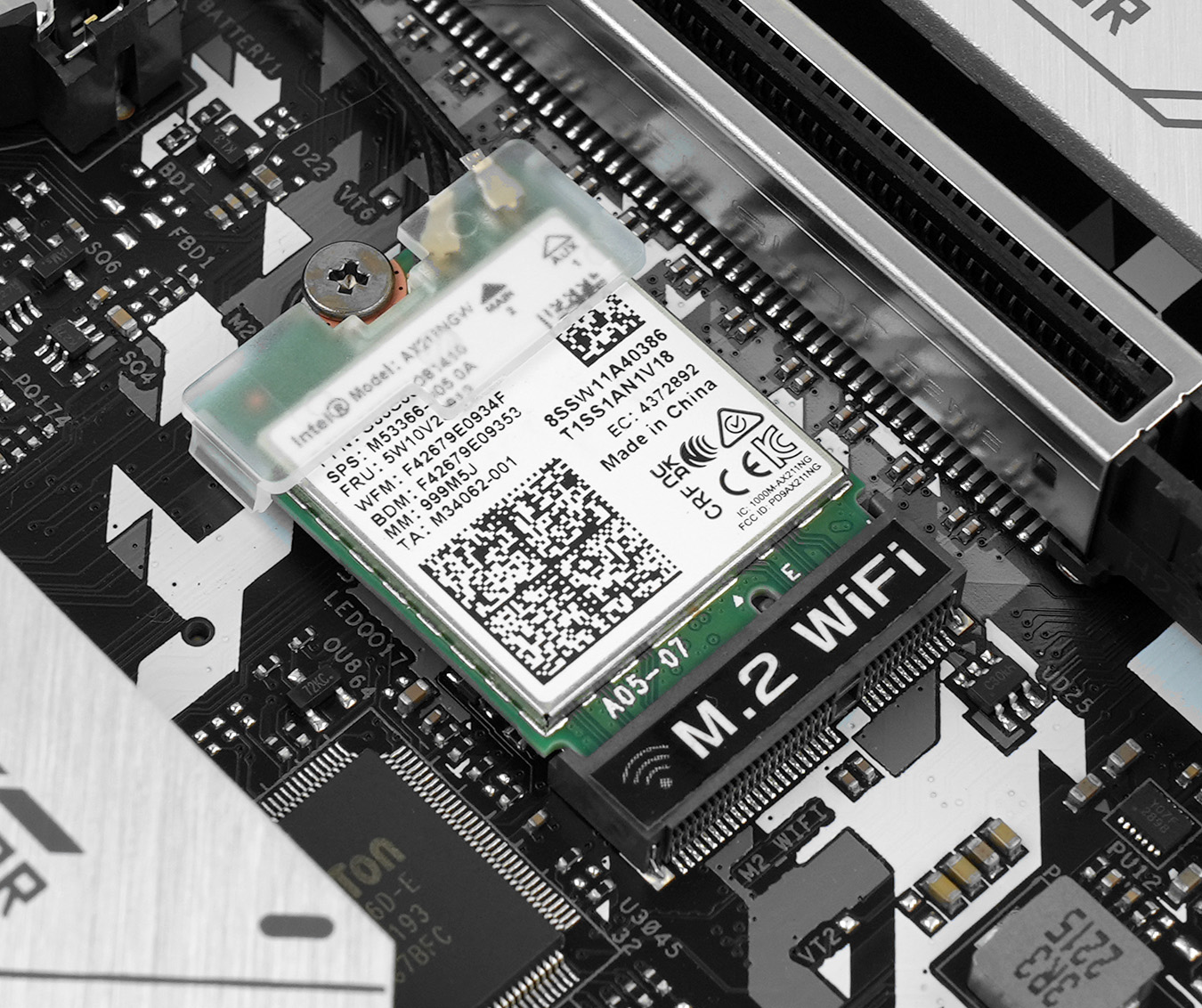

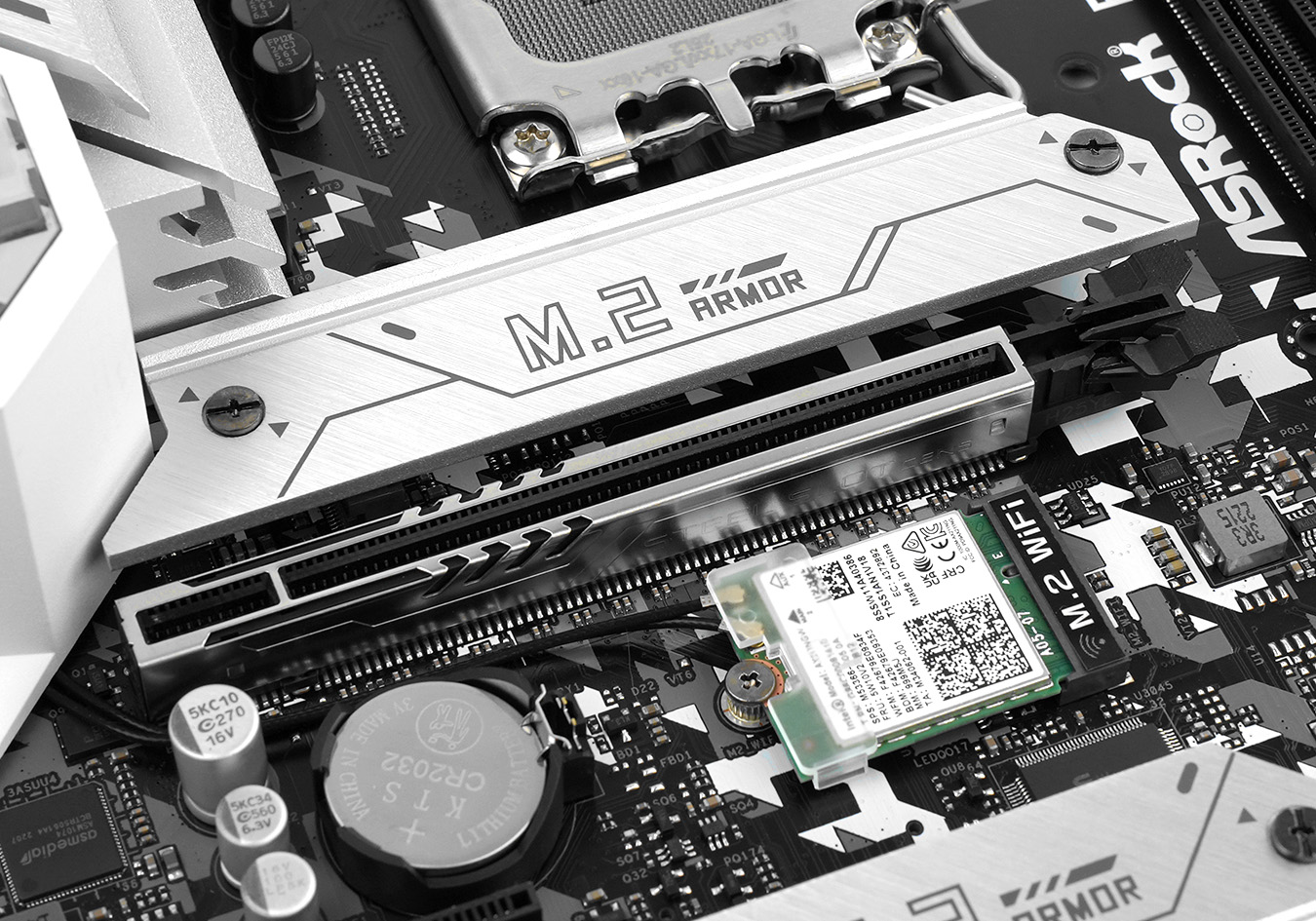

▲ AX211 無線網絡模組

ASRock B760M Steel Legend WiFi 採用 Intel Wi-Fi 6 AX211 無線網絡模組，支援 802.11ax 雙頻 2x2 160MHz Wi-Fi 技術，同時向下支援 IEEE 802.11 a/b/g/n/ac 無線網絡協定，最高頻段更由 5GHz 升級到 6GHz，近距離傳輸速度更高、更低延遲。同時具備 Bluetooth 5.3 支援新一代智能手機、穿戴裝置以及智能家居產品等連結。

Realtek ALC897 音效晶片

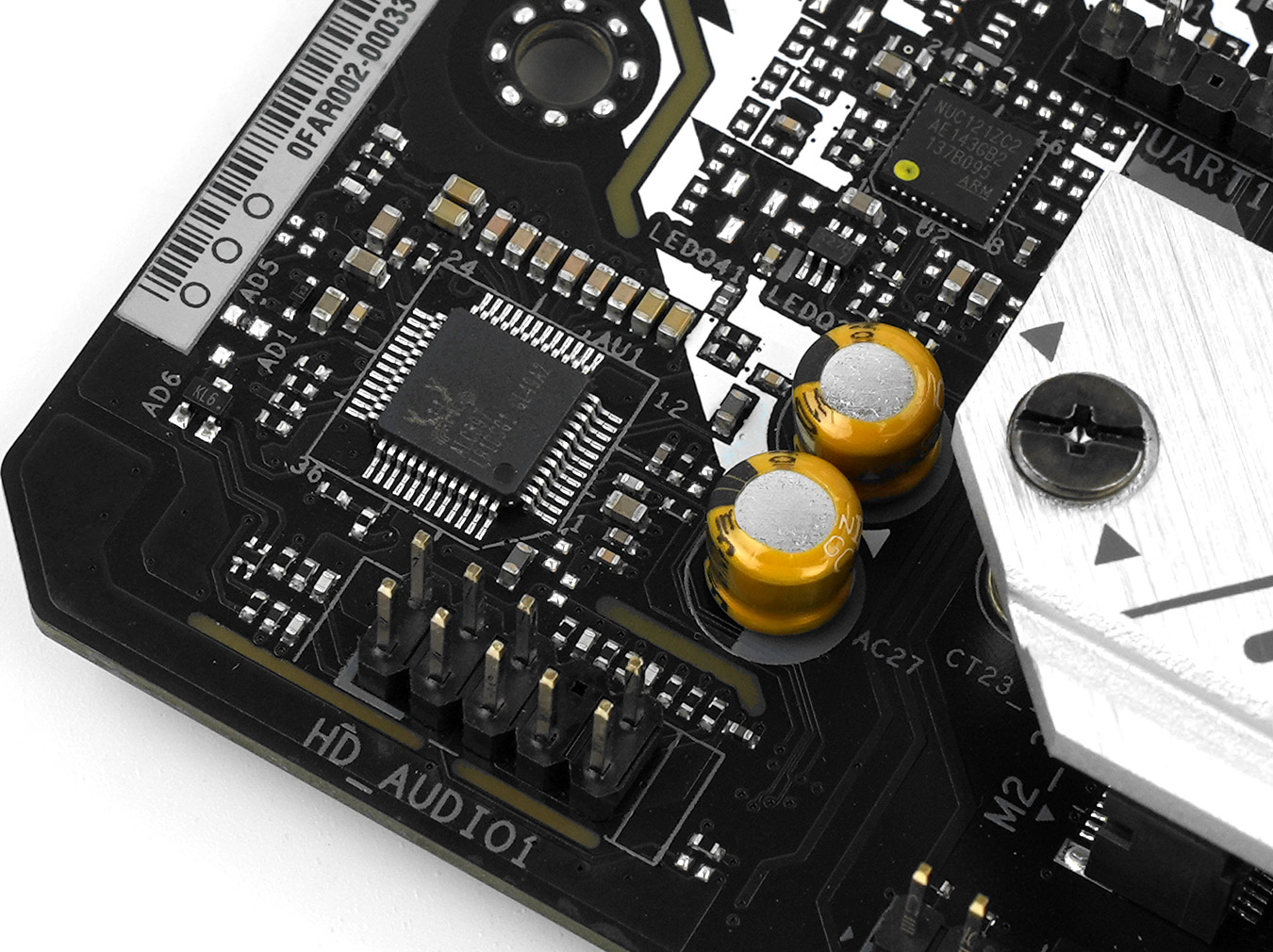

▲ ALC897 音效晶片

音效方面，ASRock B760M Steel Legend WiFi 主機板採用了 Realtek ALC897 音效晶片，支援最高 7.1 聲道劇場級環繞音效、 S/PDIF 光纖輸出，具備左右聲道的線路隔離設計，並搭配高品質音效電容，是現時低中階主機板常見的音效晶片配置。

POLYCHROME RGB 燈光支援

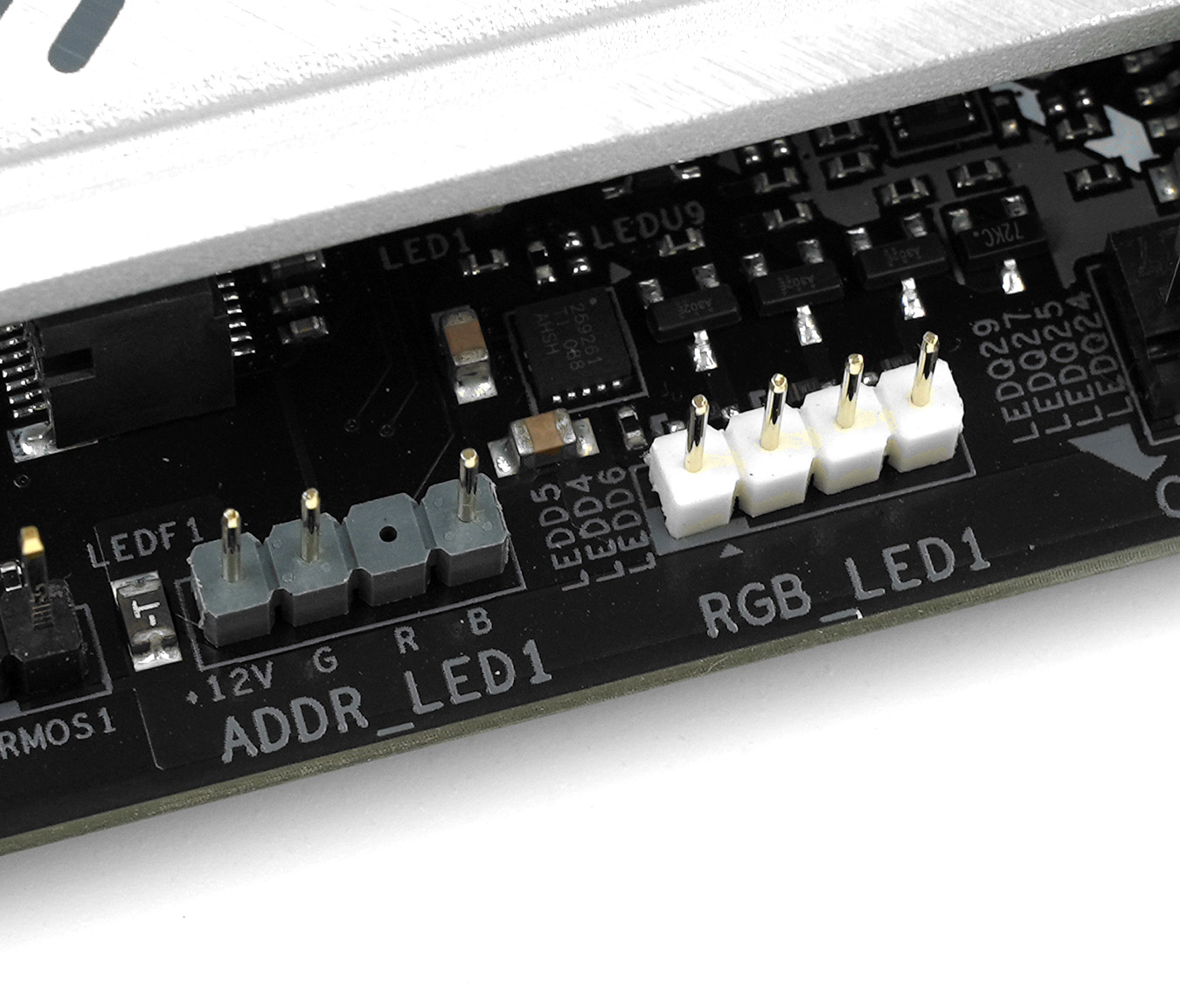

為滿足用家需求，主機板亦提供了 1 組 4-pin RGB LED 接口，支援標準 5050 RGB LED 燈條，輸出為 12V 3A 36W，以及 3 組 3-pin 可編程 RGB 接口，輸出為 5V 3A 15W，讓用家為系統佈置更豐富的 RGB 燈效。

ASRock B760M Steel Legend WiFi

售價︰HK$1,499

查詢︰Felton Distribution (2273-8300) / QC Supplies (3853-5353)

小編評語：

ASRock 今代 B760M Steel Legend WiFi 主機板在用料方面，終於與其他板廠同級的對手看齊，VRM 供電升級至 12 + 1 + 1 相 50A DrMOS，配上 2 組大型銀白色鋁擠鰭片 VRM 散熱器，足以應付 Intel 13 代 i7 / i5 處理器。另外主機板亦支援三組 M.2 SSD 配置，亦配備 Wi-Fi 6E 無線網絡模組、2.5G LAN 網絡模組、8 組 USB 接口，提供合理的擴充性與連接性能，而且主機板自帶 ARGB 燈效，如果用家想以 Intel 13 代非 K 版處理器及 DDR5 記憶體組建新系統，這會是其中一塊可以考慮的 B760 主機板。
