Inno3D GeForce RTX 4070 Twin X2 OC

收到由 Inno3D 送測的 GeForce RTX 4070 X2 OC 顯示卡，暫時是編輯部收到唯一的 Dual Slot、雙風扇設計，要知道 RTX 4070 其實只有 200W TDP，其實不用太誇張的散熱器都能應付，較短的卡身能滿足細箱玩家的需求，支援全新 DLSS 3 技術為玩家提供流暢的 2K 極高畫質光線追蹤遊戲體驗。

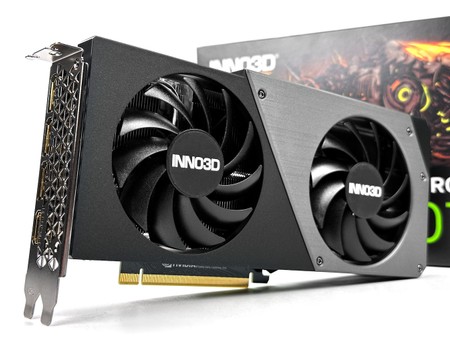

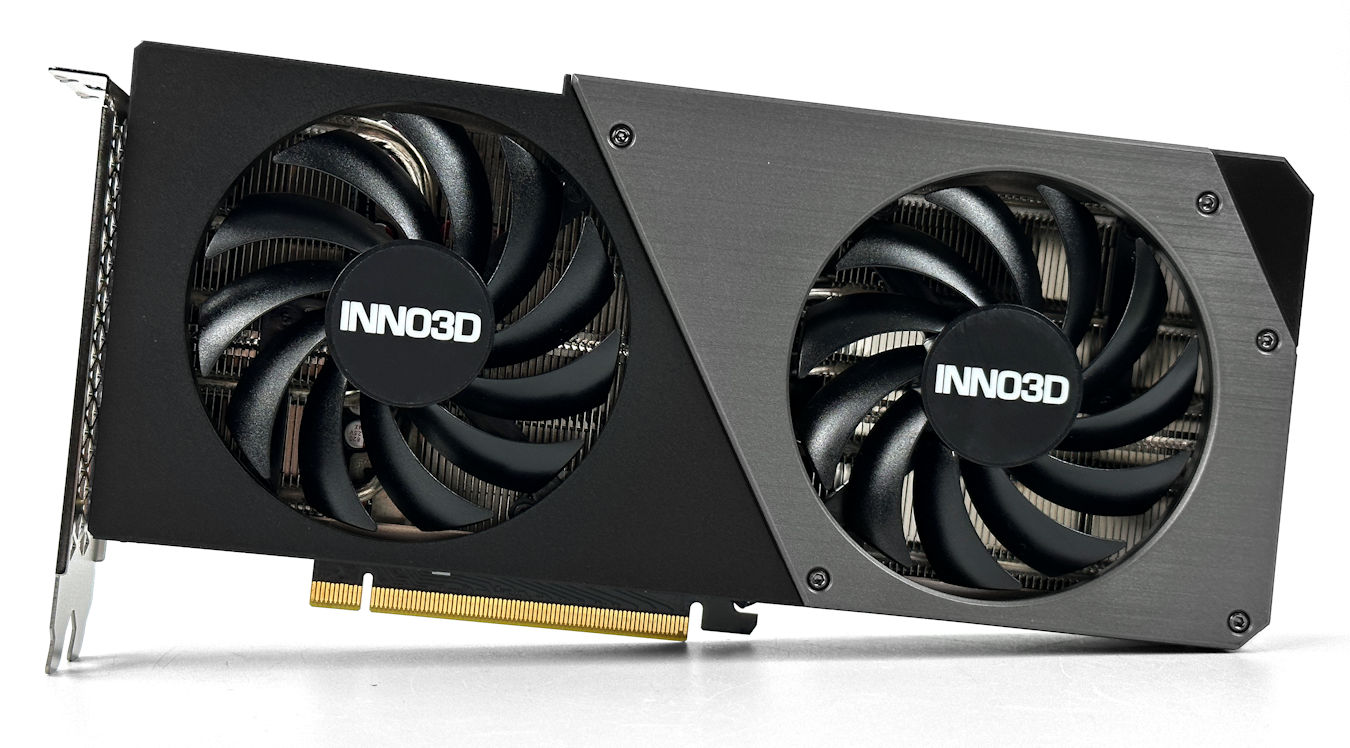

Inno3D GeForce RTX 4070 Twin X2 OC 顯示卡尺寸為 250mm x 118mm x 42mm、重量約 890g，是筆者暫時收到的 RTX 4070 新卡在最薄、最短的，黑色搭配太空灰色外殼，左半採用噴沙表面、右半則採用橫紋拉絲表面，外觀設計具有時尚科技感。

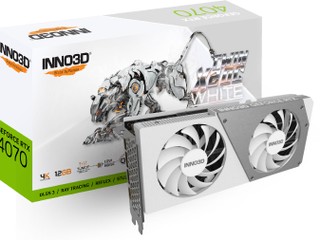

整張卡都沒有燈效，但廠方相當著重細節，例如在外殼中加入了五顆金屬螺絲，頂端加入鋁擠坑紋裝潢，都讓整張卡充滿了金屬質感，如果不用手去觸摸，筆者還以為它真的是金屬外殼呢，今代廠方更新增白 + 灰版本，如果想砌白色主題機不妨考慮它。

Inno3D GeForce RTX 4070 Twin X2 OC 顯示卡採用 Dual Slot 設計，雖然其他品牌也有 Dual Slot 型號，但雙風扇配置的 AIC 卡暫時只看到這張，所以這張卡除了價錢相宜外，短卡身也是賣點之一。

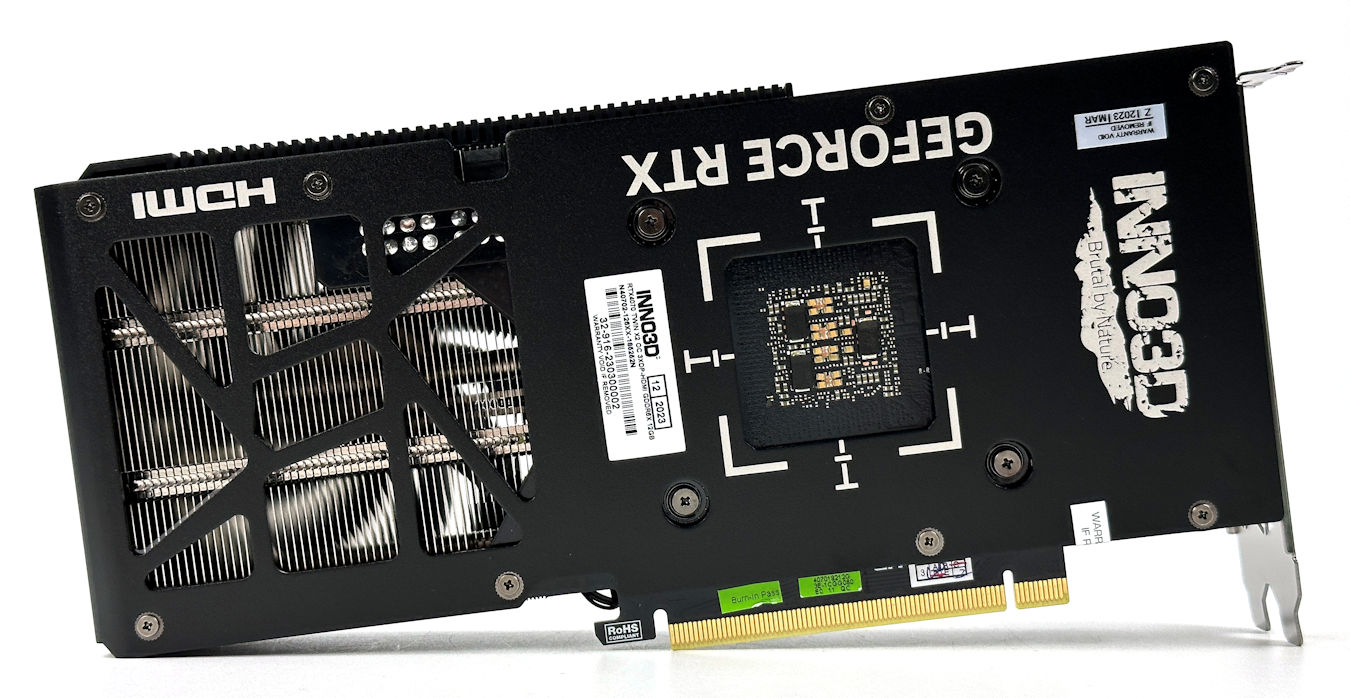

顯示卡背面設有金屬背板，能夠加強 PCB 剛性並增強承托力，從而避免 PCB 彎曲損壞，金屬背板加入了導熱散熱貼，可為顯示卡背面 PCB 的被動元件作少許被動散熱，特別加入 Hot Air Extraction 散熱設計，背面開口將熱力直接穿越至機箱上方，可讓機箱內部溫度變得較平均。

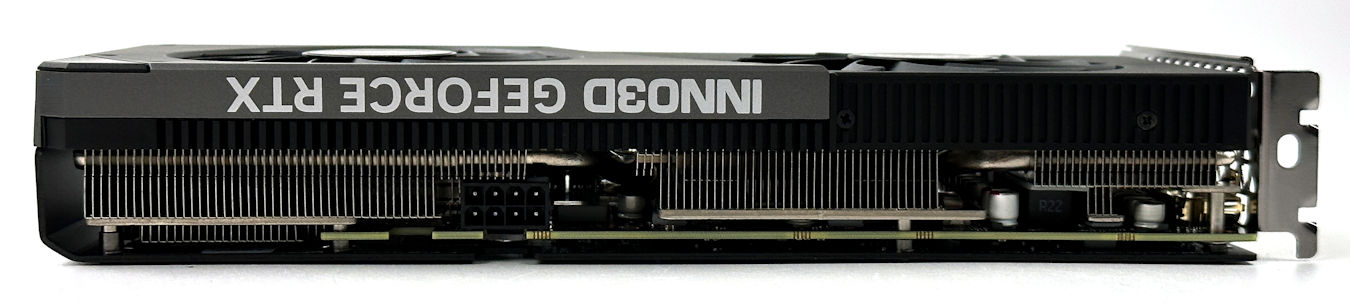

供電方面，由於 GeForce RTX 4070 只有 200W TDP，NVIDIA 並沒有強制 AIC 必需使用 12VHPWR 接口，目前來看絕大部份 RTX 4070 都選擇使用 PCIe 8 Pin 接口，因此玩家無需升級電源或使用 PCIe 8Pin x2 to 12VHPWR 轉接線。

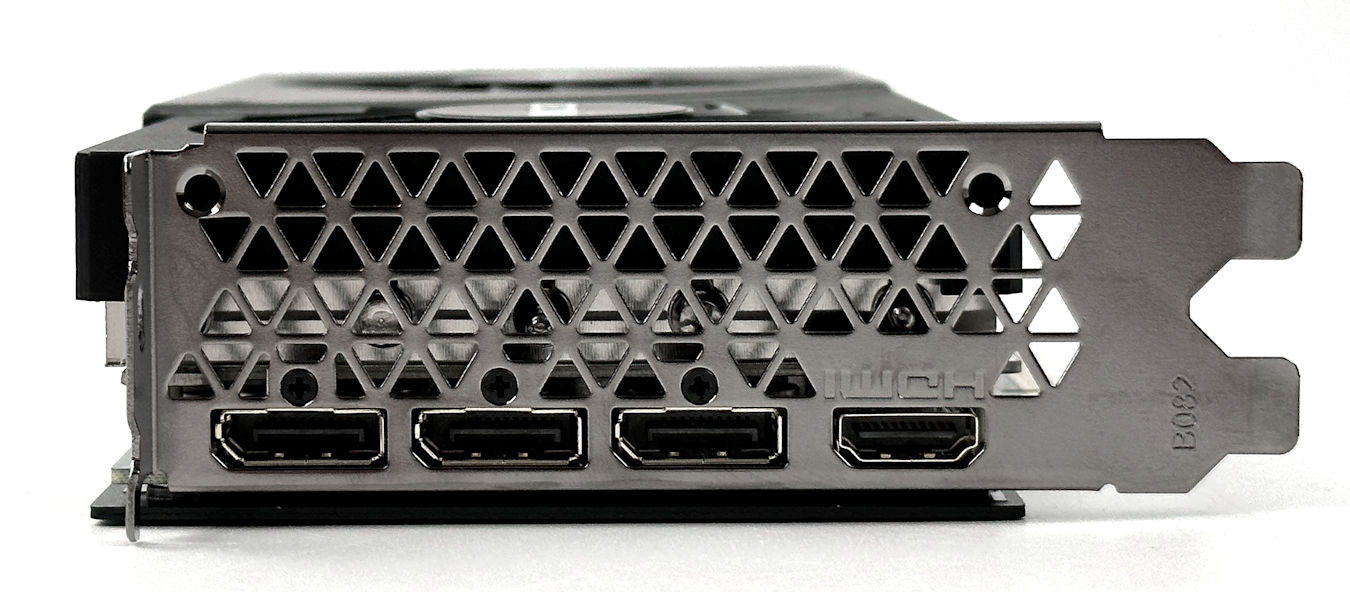

提供了 3 組 Display Port 1.4a + DSC 及 2 組 HDMI 2.1 影像輸出接口，兩種輸出介面皆可提供最高 4K@240Hz 或 8K@60Hz 12bit HDR 解析度輸出，支援 VESA DSC 1.2 無損壓縮顯示功能，單卡能提供最高 2 個 8K@60Hz HDR 顯示輸出，或是組合 2 組 DisplayPort 接口提供單一 8K@120Hz HDR 輸出。

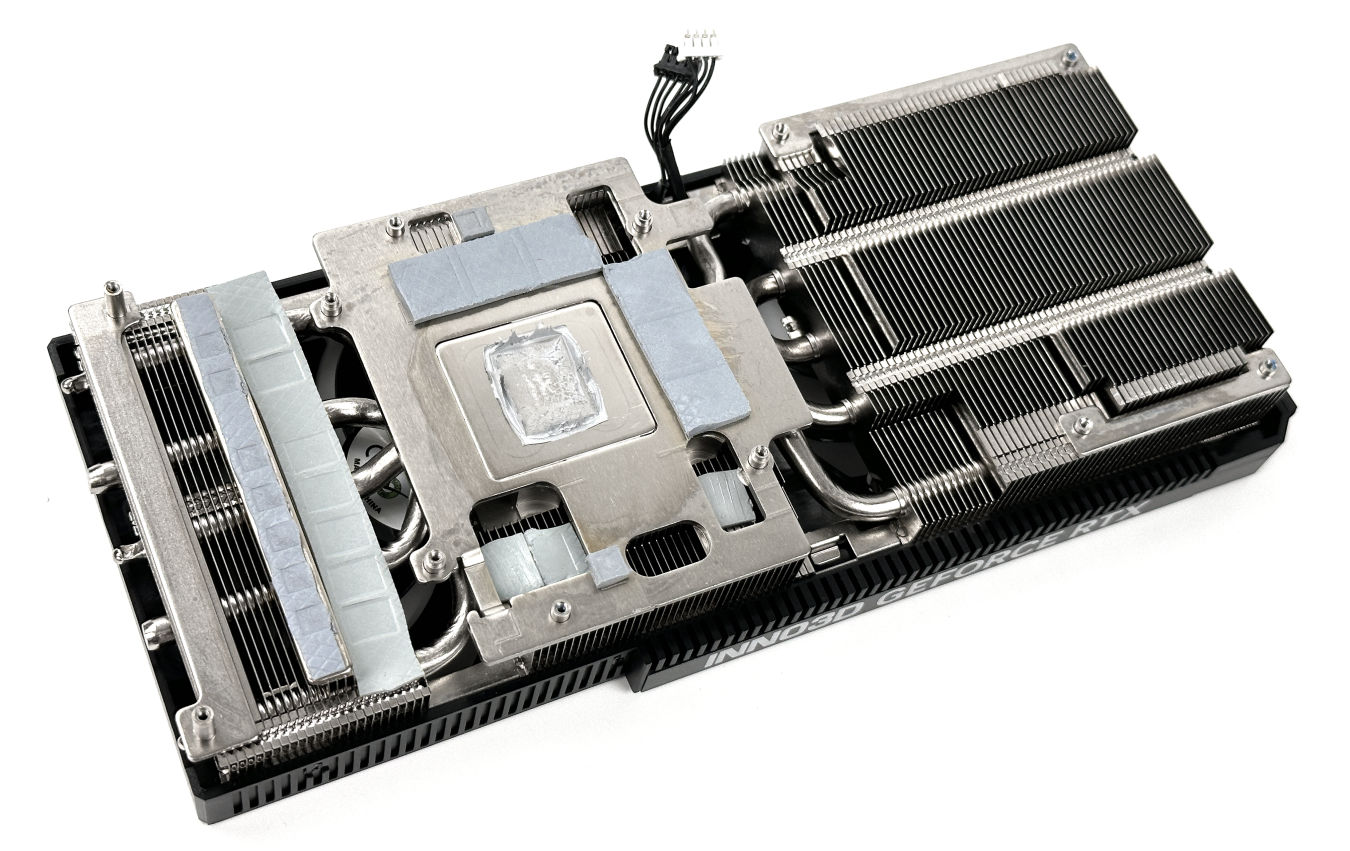

Dual Slot + 5 Heatpipe 散熱器

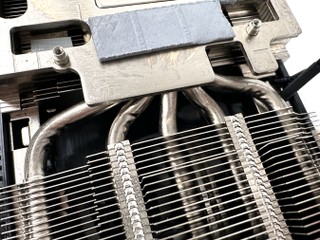

Inno3D GeForce RTX 4070 Twin X2 OC 雖然是清水卡，但散熱設計一點也不馬虎，鍍鎳銅金屬底部同時加入鋁金屬框架覆蓋記憶體顆粒及供電模組，透過 5 支 6mm 純銅導熱管並貫穿到整個大面積散熱鰭片散熱器，能平衡及迅速把核心晶片的廢熱傳遞到整個散熱器上。

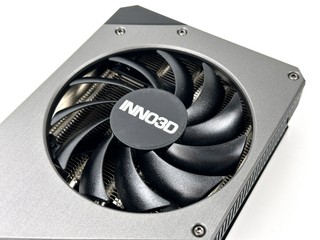

採用 2 顆 9cm Scythe Blade 鐮刀扇葉風扇，扇葉具備呈弧形曲面的設計，有效令吸風過程更自然地透過入風處四周進行，並經由流線導向，形成集中氣流增強風壓，更有效帶走運算元件的廢熱。

NVIDIA 公板、7 + 3 相供電

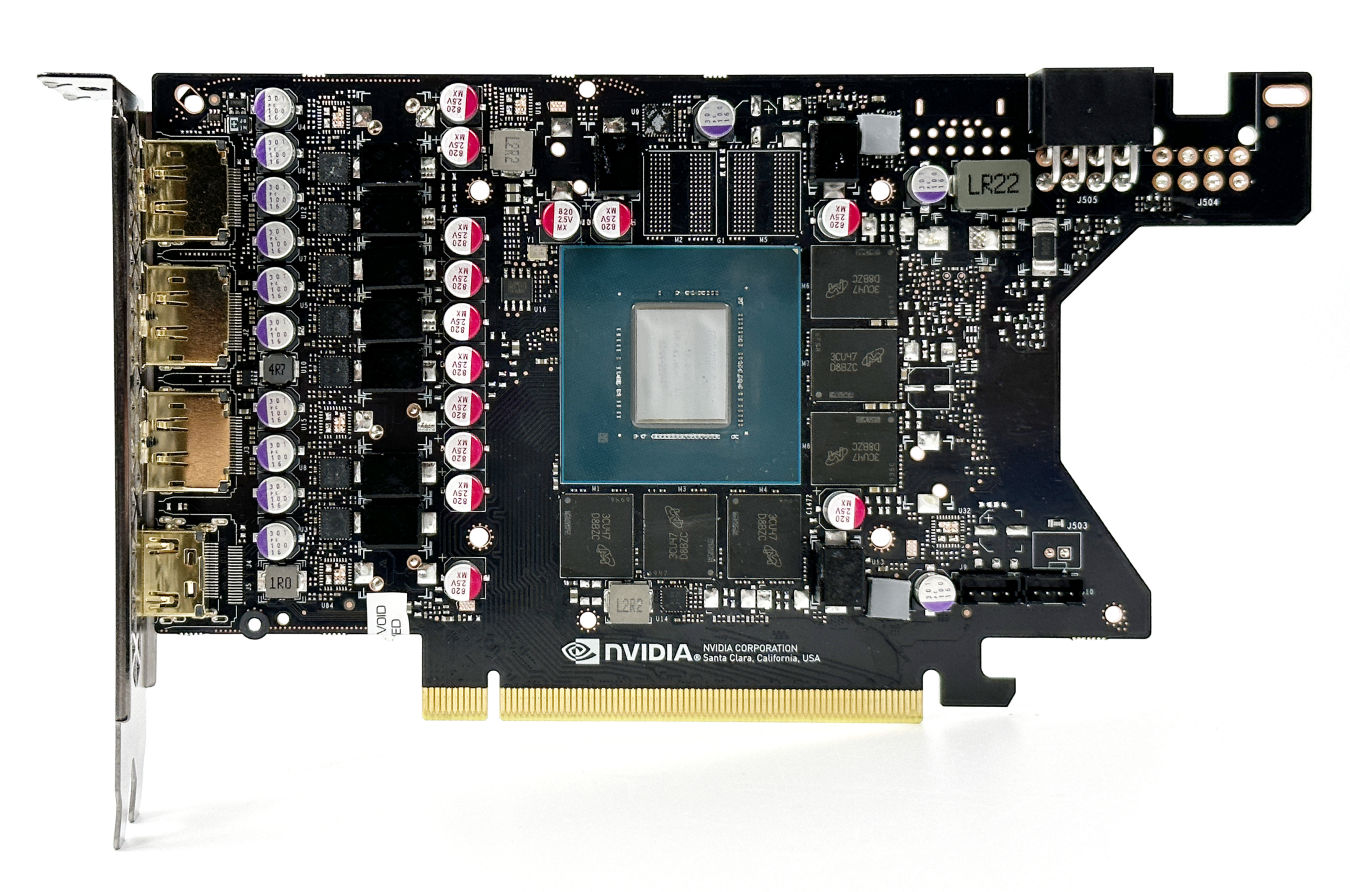

Inno3D GeForce RTX 4090 X3 OC 完全採用 NVIDIA PG141-SKU343 公板設計，供電設計方面， 7 相為 GPU 供電、3 相為 GDDR6X 供電，全面採用 Alpha & OMEGA BLN3 (AOZ5311NQI) Synchronous Buck Regulator，在單一封裝內加入上下橋 MOSFET 及集成驅動器，單相能提供 55A 持續電流輸出，配搭全封閉合金功率電感及固態電容，充份滿足 AD104 顯示核心的供電需求。

有趣的是，PG141-SKU343 預留了 2 個 PCIe 8 Pin 供電輸入，足夠提供 375W 供電輸入，其實要滿足 RTX 4070 Ti 也足夠，只可惜 RTX 4070 Ti 規定只能使用 12VHPWR 接口。

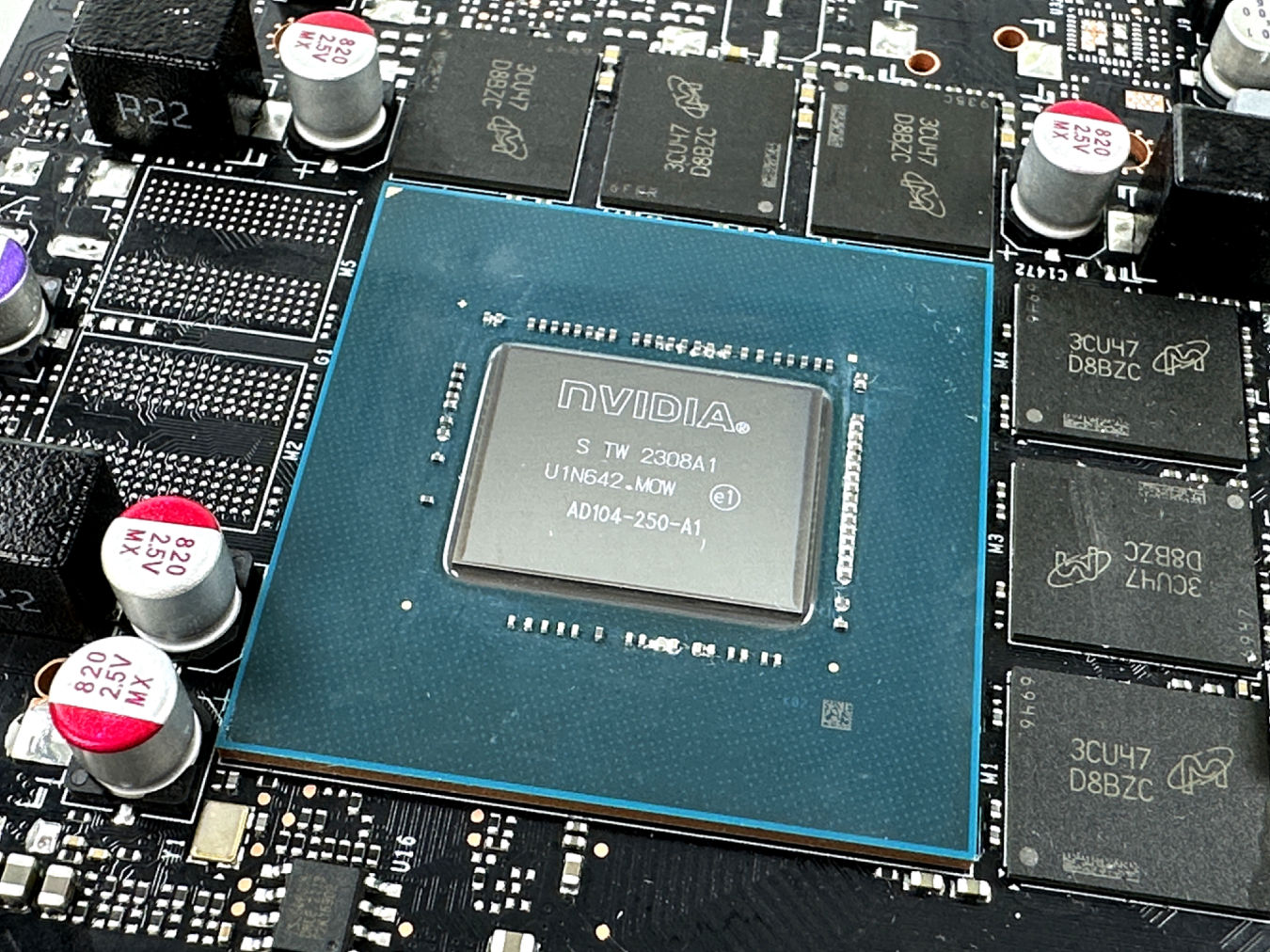

NVIDIA AD104-250 繪圖核心

GeForce RTX 4070 使用 AD104-250 繪圖核心，採用 TSMC 4N 制程、擁有 358 億個電晶體、Die Size 約為 295mm²，相較 RTX 4070 Ti 的 AD104-400 繪圖核心，運算單元數目作出了刪減，由 5 個 GPC 單元減至 4 個、共 23 個 TPC 紋理處理群集及 46 個 SM 串流多處理器，具備 5,888 個 CUDA Cores、46 個 RT Cores、 184 個 Tensor Cores、184 個 Texture Unit 及 64 個 ROP。

▲ NVIDIA AD104-250 繪圖核心

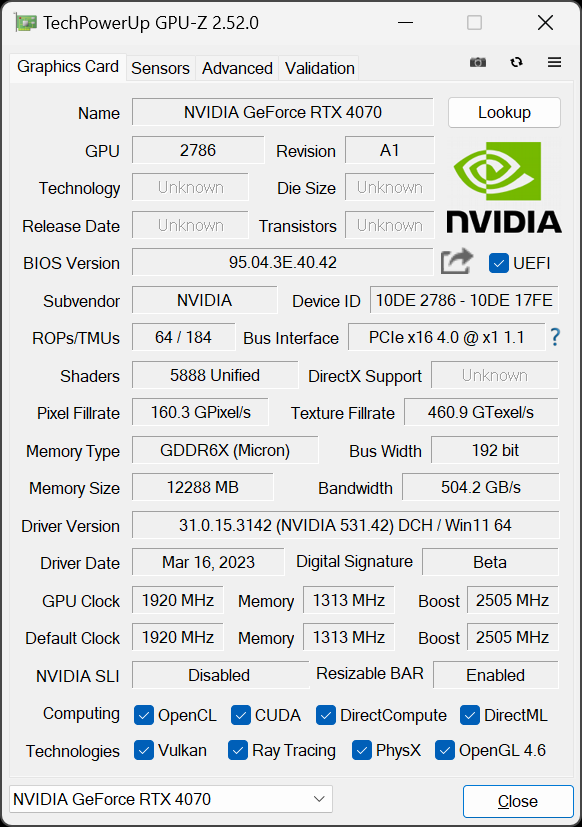

時脈方面，GeForce RTX 4070 亦較 RTX 4070 Ti 低，Inno3D GeForce RTX 4070 Twin X2 OC 的 Base Clock 與公板同樣為 1,920MHz，Boost Clock 則由 2,475MHz 提升至2,505MHz，支援 GPU Boost 4.0 技術可因應負載自動超頻至更高時脈，Power Limit 預設為 200W。

192-bit 12GB GDDR6X 記憶體容量

記憶體方面，GeForce RTX 4070 支援 192bit 記憶體控制器，雖然比 RTX 3070 的 256bit 下降了，但採用 21Gbps GDDR6X 記憶體顆粒，速度較 RTX 3070 的 GDDR6 高出不少，因此最高記憶體頻寬由上代 448GB/s 提升至 504GB/s， 與 RTX 4070 Ti 看齊。

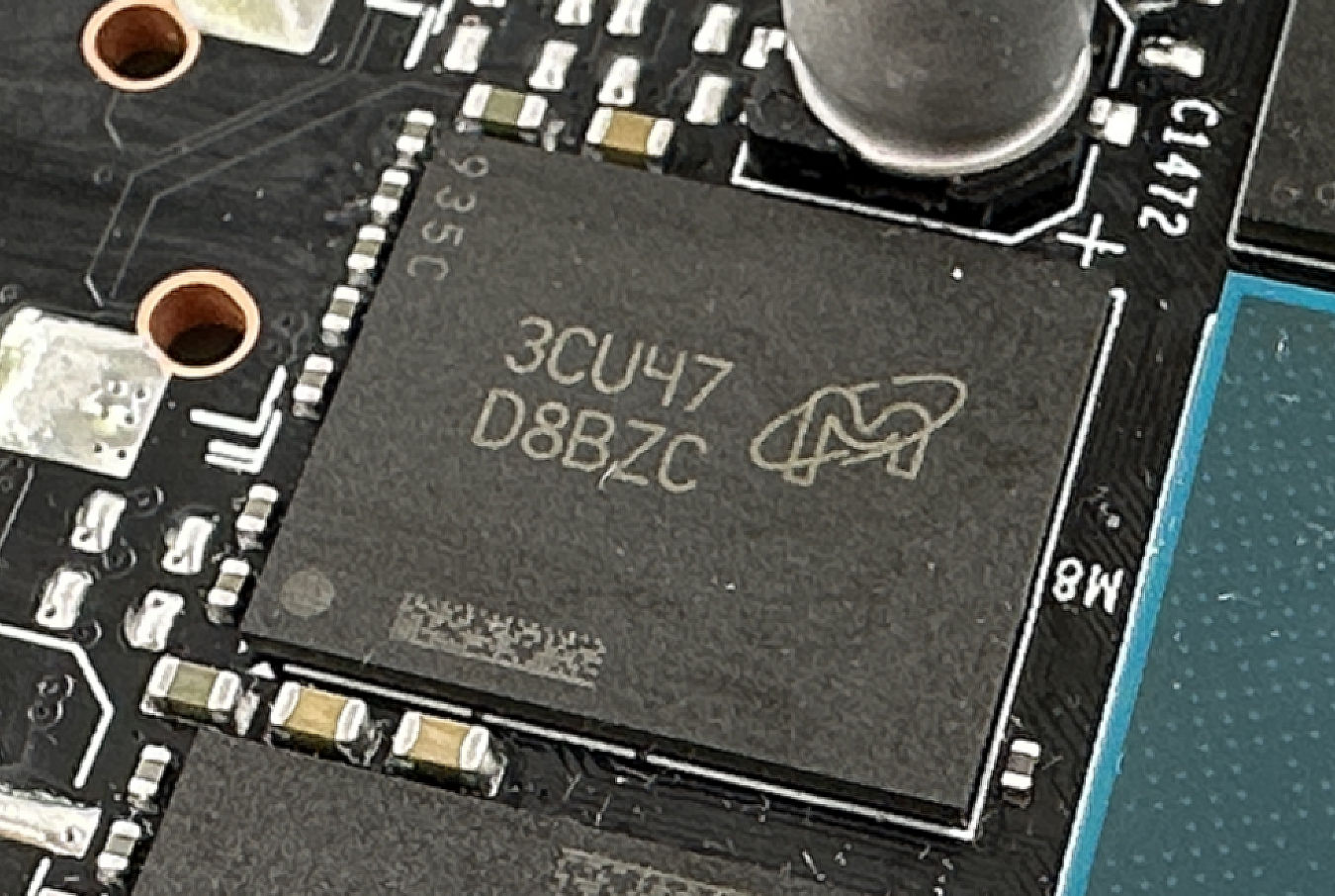

▲ Micron D8BZC 21Gbps GDDR6X 記憶體

這張 Inno3D GeForce RTX 4070 採用了 6 顆 Micron D8BZC GDDR6X 顆粒編號，為 MT61K512M32KPA-21:U，每顆單顆容量為 16Gbit (2GB)，總容量 12 GB 繪圖記憶體容量。

散熱測試︰

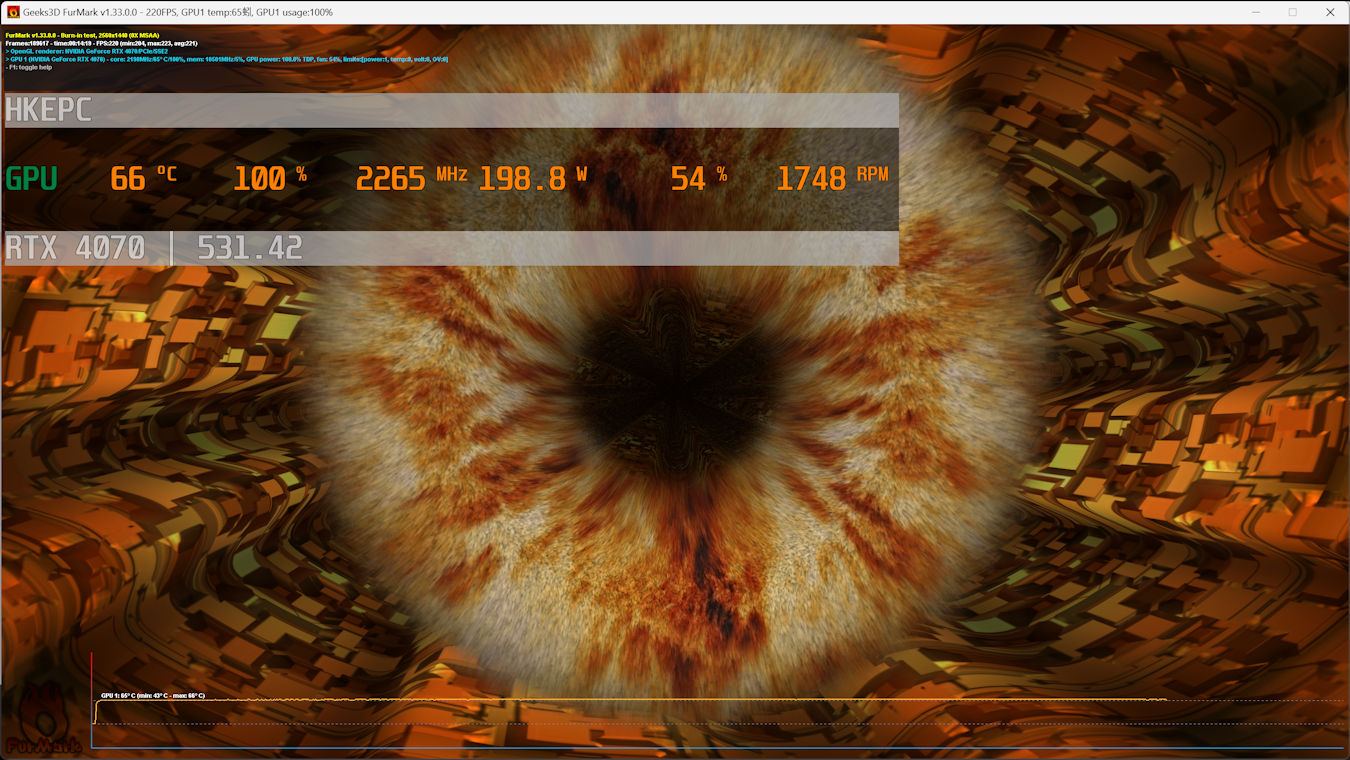

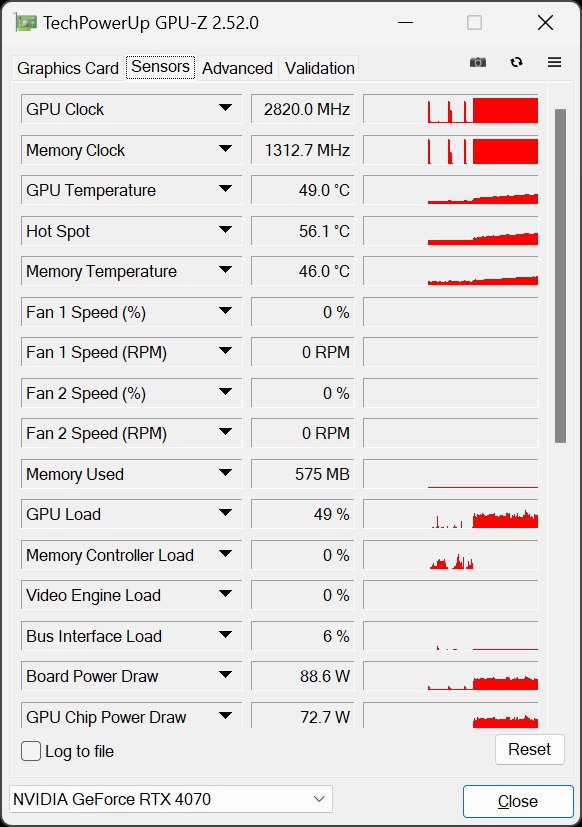

散熱方面，測試在室溫約為 24°C 下及開放式平台進行，顯示卡閒置時 GPU 溫度約為 36°C，風扇維持在停轉狀態，採用 Furmark 程式進行負載測試，經過 30 分鐘後風扇自動調整至 1,748 RPM (54%)，風扇聲音低沉並不吵耳，Power Limit 錄得 198.8W，GPU 時脈保持在 2,265MHz，GPU 核心平均保持最高溫度為 66°C。

測試平台︰

Intel Core i9-12900K CPU

ASUS ROG Maximus Z690 Hero MB

Inno3D GeForce RTX 4070 Twin X2 OC

G.SKILL DDR5-6000 CL30-38-38-39 16GB x 2 @1.35V

Windows 11 Professional 22H2

NVIDIA GeForce Driver 531.42 WHQL

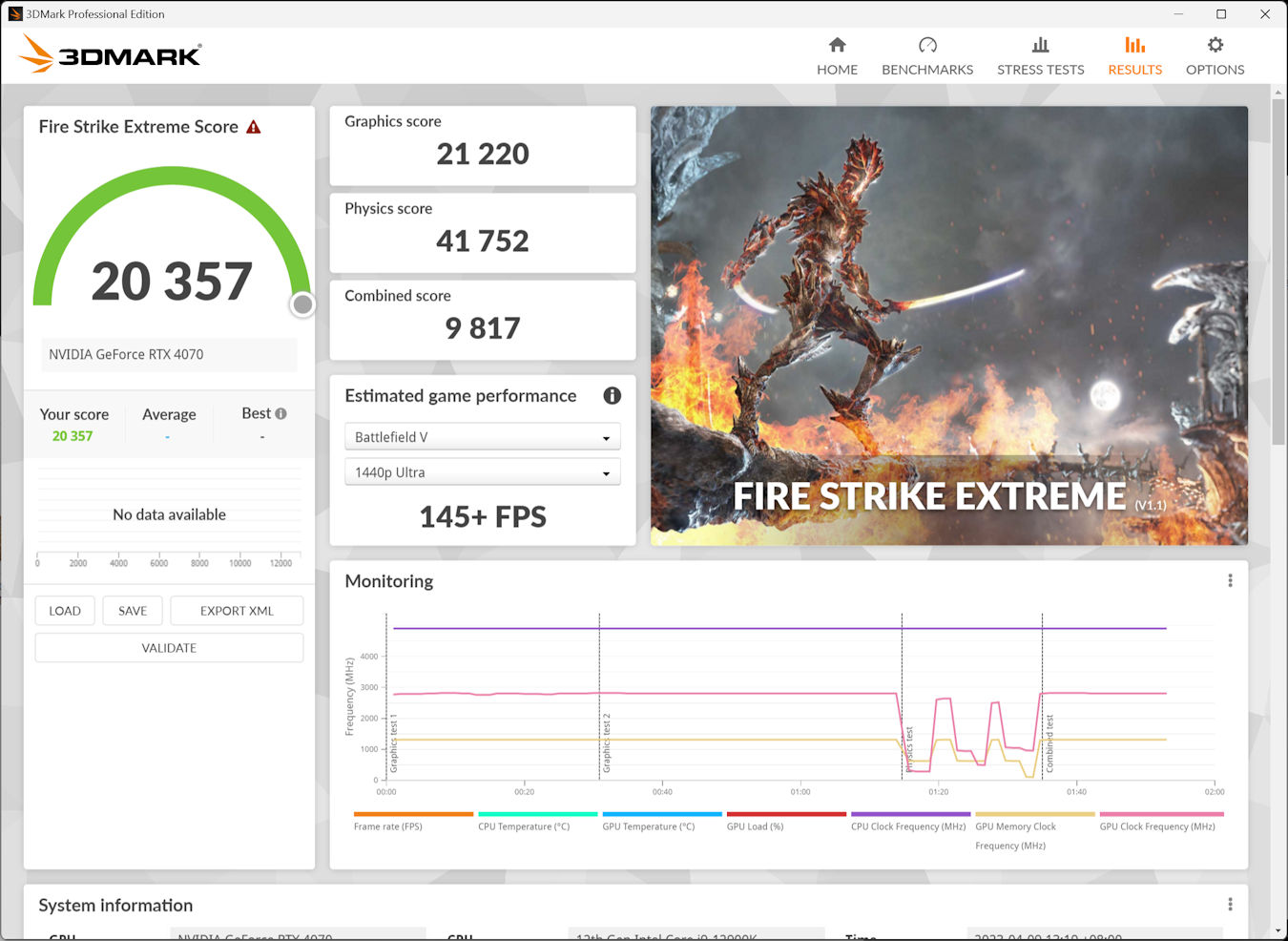

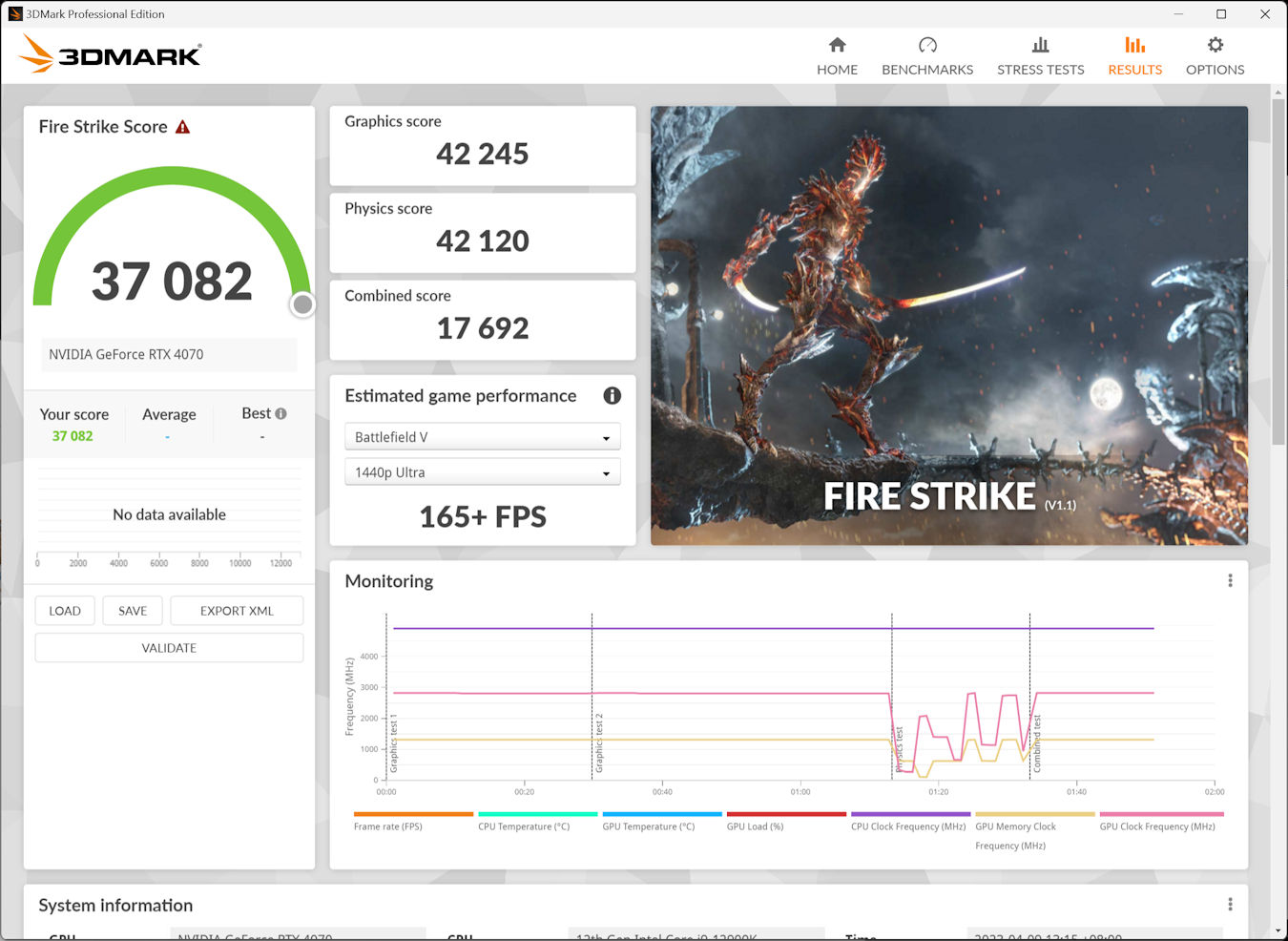

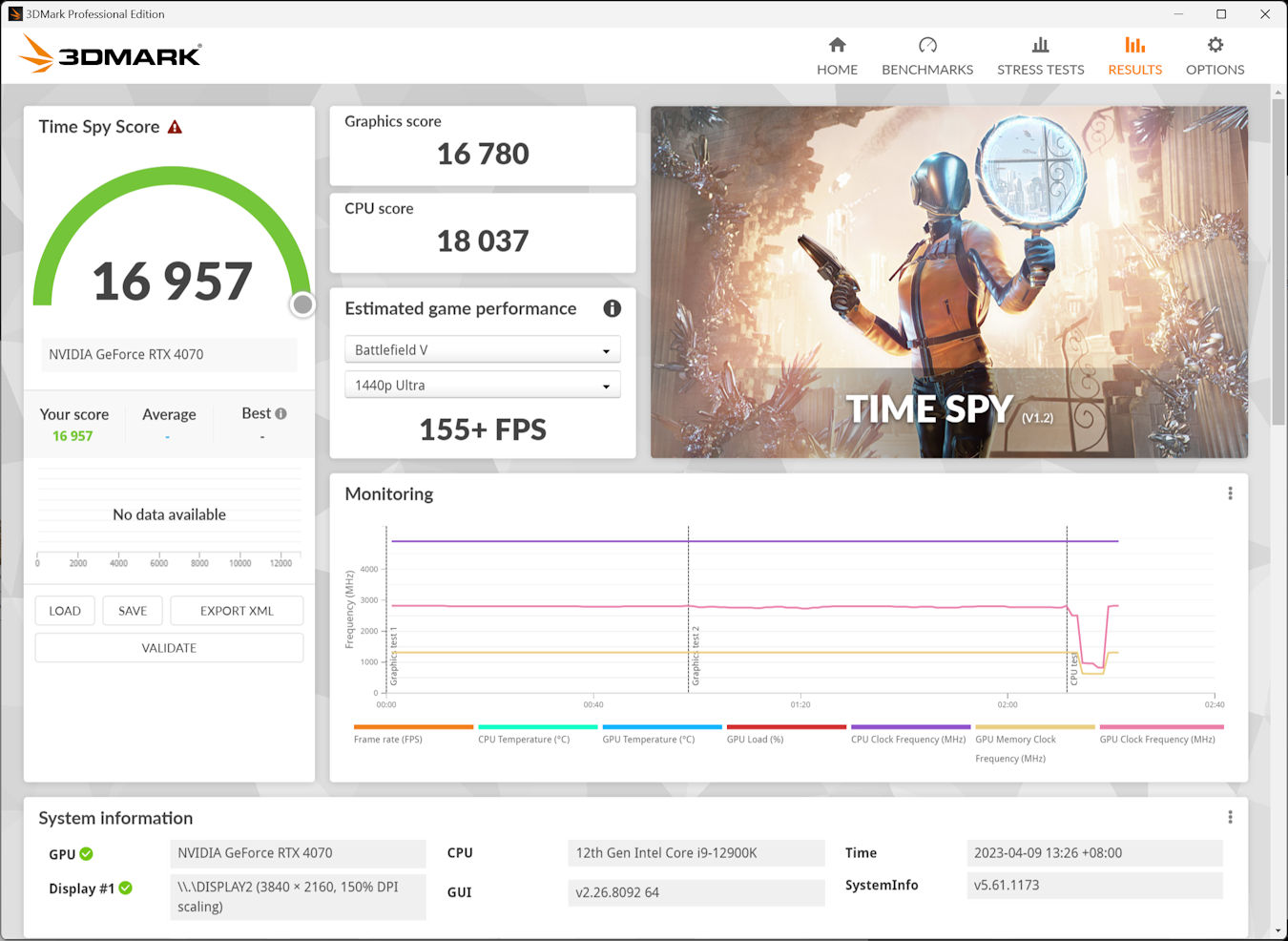

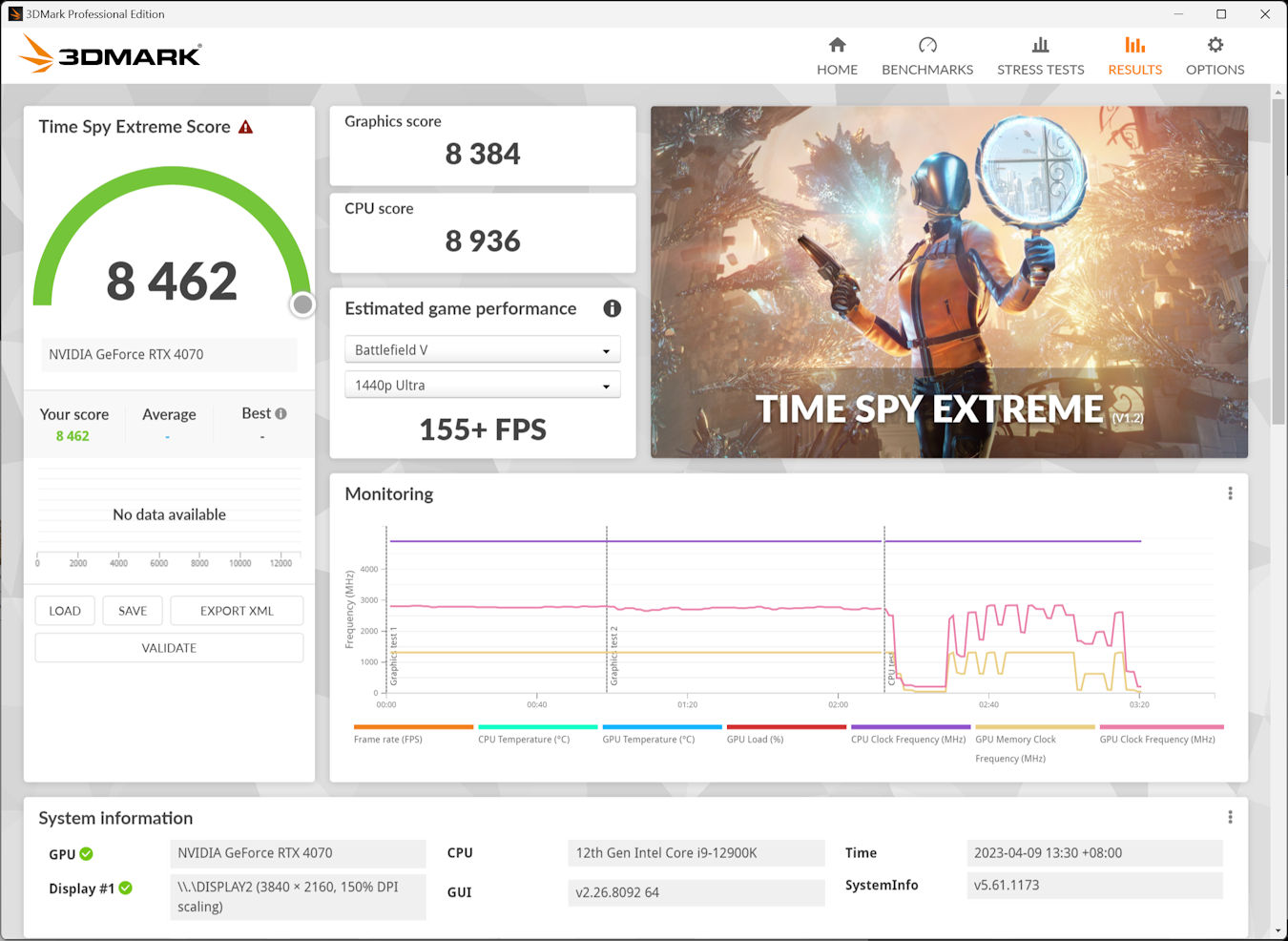

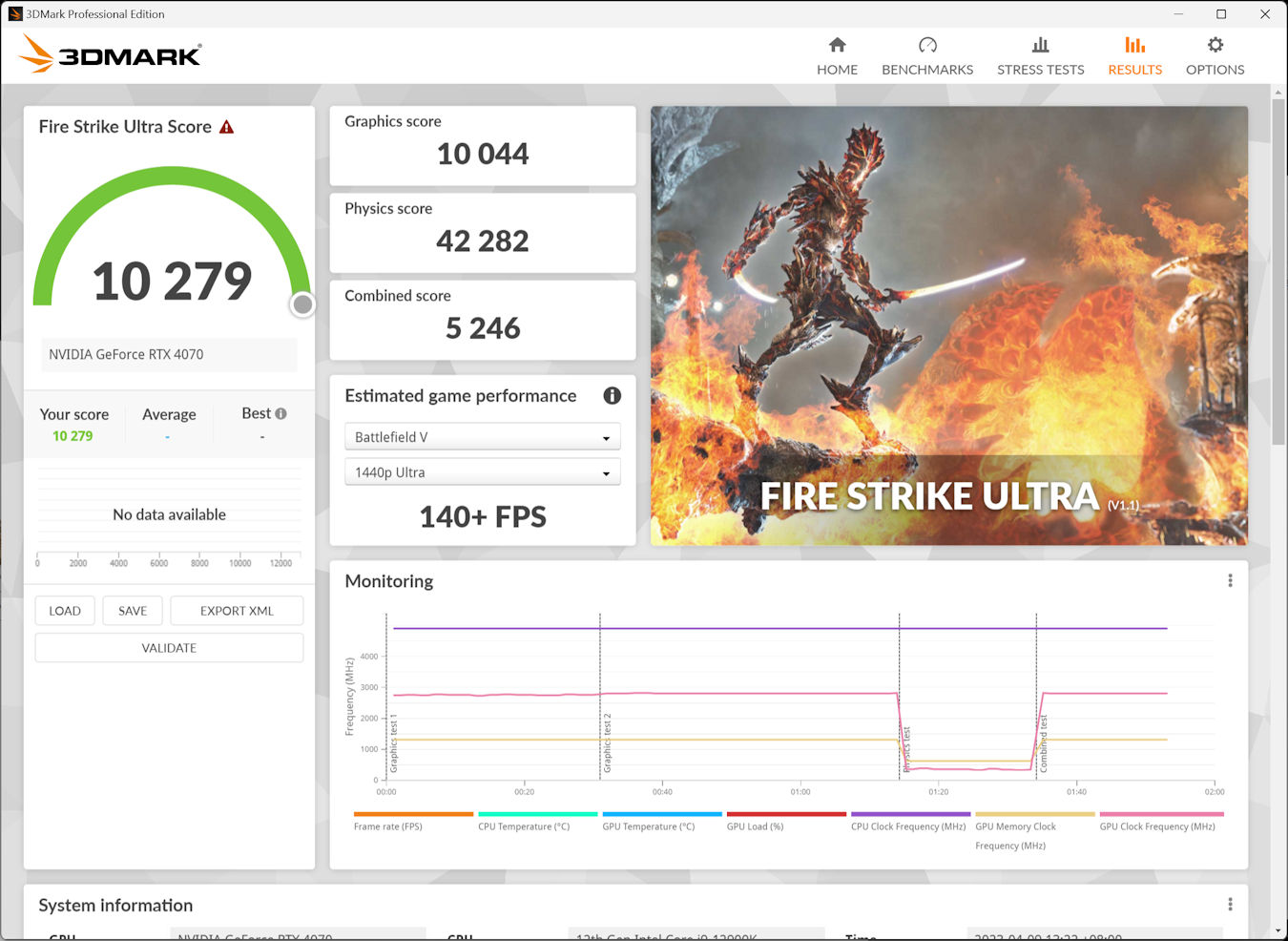

3DMark 測試︰

3DMark Raytracing 測試

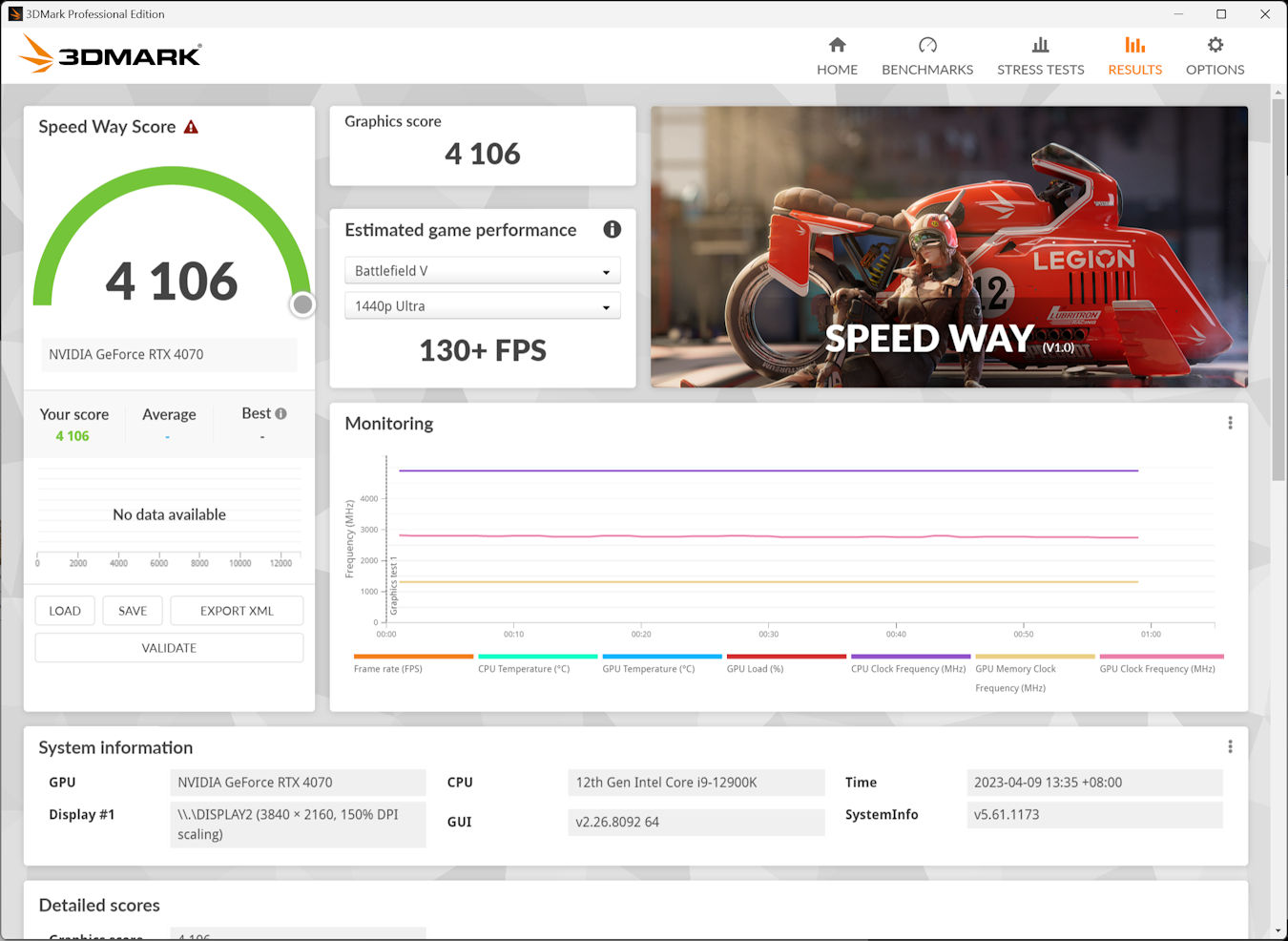

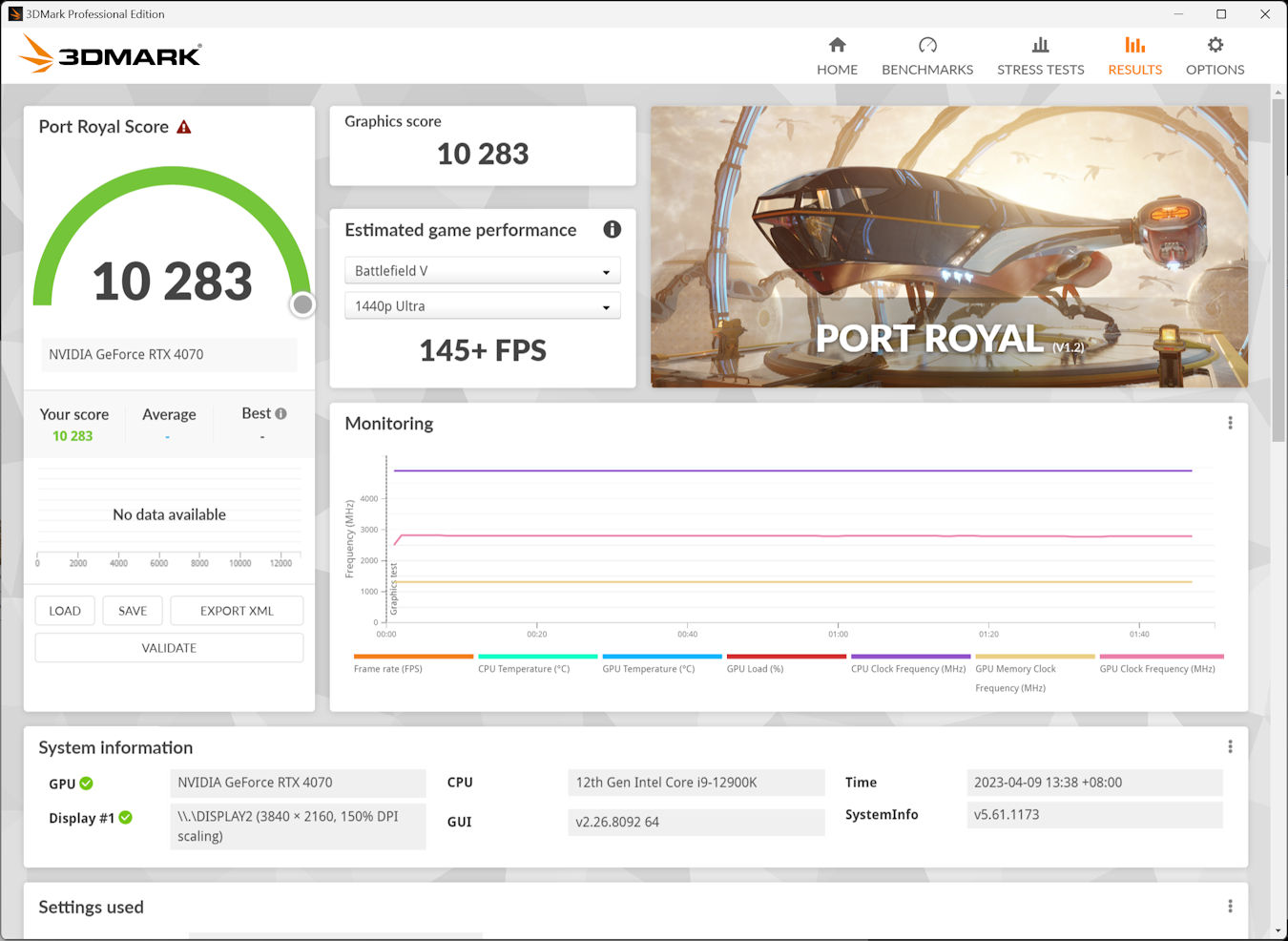

3DMark Port Royal 與 3DMark Speed Way 是首款針對即時光線追蹤所設計的測試工具，支持 Microsoft DirectX Raytracing 技術，讓玩家測試不同顯卡對於光線追蹤的效能，Inno3D GeForce RTX 4070 獲得 10,283 與 4,106 測試分數。

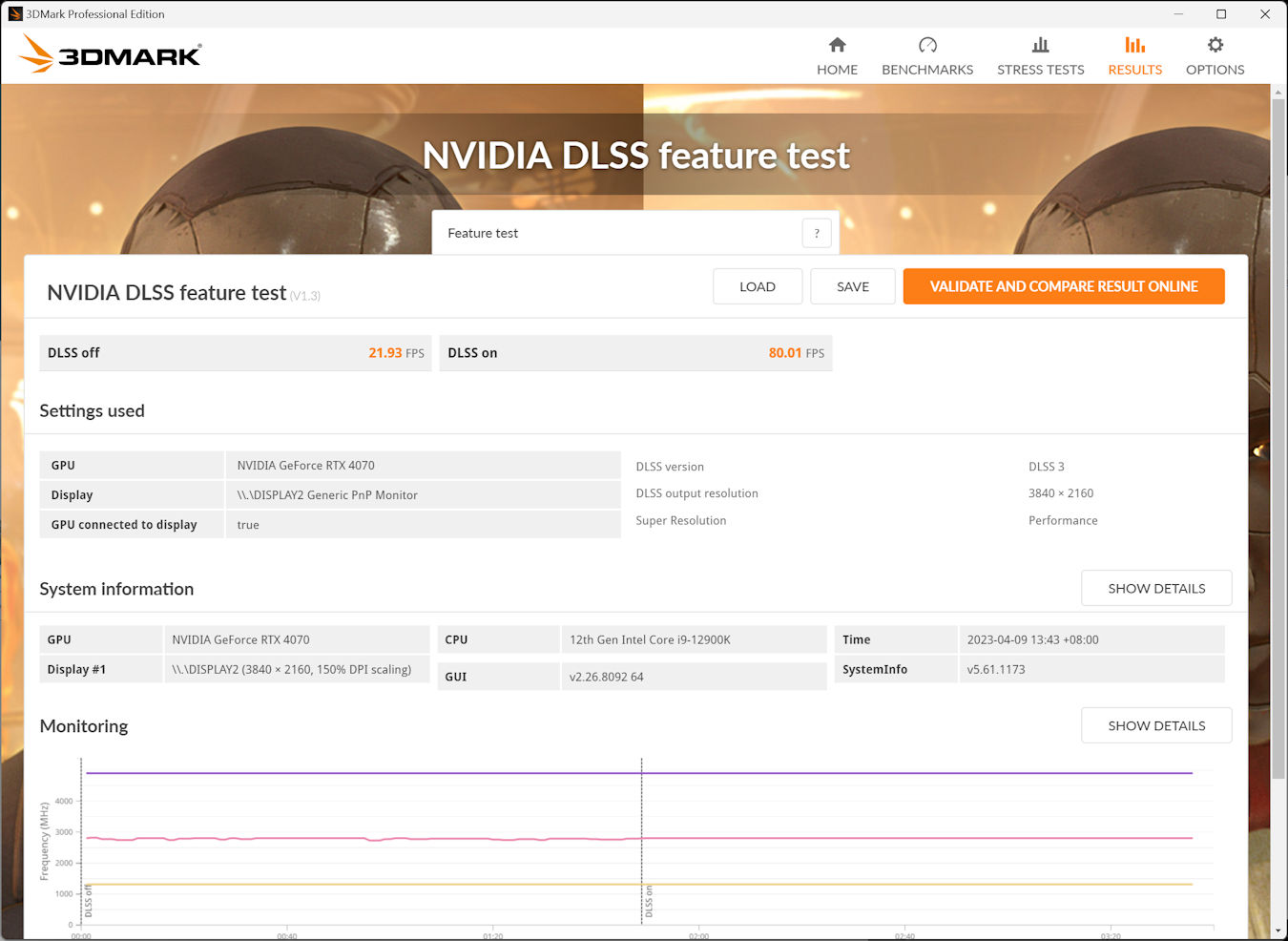

3DMark DLSS 功能測試

3DMark NVIDIA DLSS feature test 測試透過利用 Tensor Core 以深度學習方式對較低的渲染解析度的畫面進行運算，重新輸出更高解析度的畫面，令遊戲流暢度有所提升，新增全新 DLSS 3 版本，並支援全新 Frame Generation 功能。在 4K 解析度 DLSS 3 Performance Mode 設定由 21.93 FPS 提升到 80.01 FPS。

遊戲效能測試：

以下的遊戲測試除另外指明外，全部皆以 3840 x 2160 解析度全屏幕執行，畫質皆設定為最高品質，若遊戲支援光線追蹤技術則同時將光追品質全開。而 DLSS 方面則統一使用 Performance 設定，當中 GeForce RTX 40 會啟用 DLSS 3 中新增的 Frame Generation 技術。

CyberPunk 2077 RT Ultra (RT+ DLSS 3)

F1 22 (RT + DLSS 3)

Tom Clancy's Rainbow Six Siege 虹彩六號：圍攻行動

Inno3D GeForce RTX 4070 Twin X2 OC

售價︰待定

查詢︰ESONEX (2728-2109)

編輯評語︰

Inno3D GeForce RTX 4070 Twin X2 OC 賣點就是實而不華，完全沒有花巧的設計，Dual Slot、雙風扇帶來較短的卡身，細箱都能放得下，哥賣的不是信仰、是內涵。
