強大音效功能、 KILLER 網絡晶片

MSI 過往在遊戲用家市場方面推出不同產品，在主機板及繪圖卡市場上均推出 GAMING 系列，針對遊戲用家注入不同功能，強化硬件及軟件部份，令用家遊戲時可發揮更高水準。今次 MSI 所推出的 Z97 GAMING 9 AC 針對遊戲用家從影像、音效、速度等各方面著手，讓玩家能夠擁有更佳體驗。

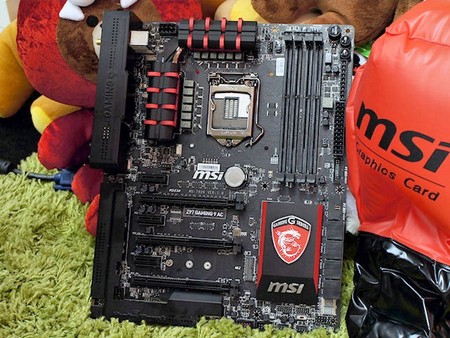

Z97 GAMING 9 AC 採用 ATX 規格設計，選用 Intel 最新 Z97 晶片組，兼容 LGA1150 腳位處理器，現時 Haswell 及 Haswell Refresh 均能夠應用在主機上。提供 4 組 DDR3-DIMM 插槽，最高支援 32GB 容量，通過記憶體設置功能可以從 DDR3-1066 逐步提高至 DDR3-3300 (OC) 記憶體頻寬。

處理器部份採用 12 相位供電設計，每相的電感選用超導磁電感，利用亞鐵鹽核心作為電感物料，能夠提高載流量及電源效率，另外選用鋁質核心固態電容及鉭質電容 HI-C Cap ，分別可減低 ESR 值、增加效率、提高壽命，以及減少供電模組位置的溫度。

主機板除了供電穩定之外，另加入 GUARD-PRO 功能，其中一項是以上提及的 ECO 供電，能夠節省能源，同時擁有防靜電保護設計，所有 IO 連接介面均能夠防止受靜電破壞。同時 PCB 經過處理，可減少水份吸收以及漏電的現象，另外更可以減少受 EMI 電磁干擾的影響。

採用 12 相位供電設計、選用超導磁電感、鋁質核心固態電容及鉭質電容 HI-C Cap

擴充連接方面，提供 3 組 PCI-E 3.0 x16 及 3 組 PCI-E 2.0 x1 插槽，以梅花間竹方式排列，令繪圖卡有足夠空間散熱，支援 AMD CrossFireX 及 NVIDIA SLI 運算技術，適合高階遊戲用家追求圖形運算效能。同時設有 M.2 連接，可選擇以 SATA 模式或 PCI-E 模式傳送，分別可達 6Gbps 或 10Gbps 速度。

SATA 連接方面，利用 Z97 晶片組提供 6 組原生 SATA 6Gbps ，提供 RAID 0 、 RAID 1 、 RAID 5 、 RAID 10 模式，方便用家提高硬碟機效能，另外透過 ASMedia ASM1061 額外提供 2 組 SATA 6Gbps 接口，用家要留意的是如使用 M.2 連接 SSD 等裝置， Z97 其中 2 組 SATA 接口將會被停用。

設有 3 組 PCI-E 3.0 x16 及 3 組 PCI-E 2.0 x1 插槽、以梅花間竹方式排列

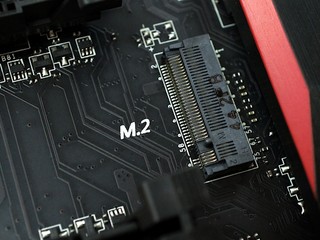

( 左 ) 設有 M.2 接槽、能以 SATA 或 PCIE 模式運作 ( 右 ) 合共設有 8 組 SATA 6Gbps 接口

針對遊戲用家， MSI 特別提供 GAMING DEVICE PORT ，以紅色標示 2 組 USB 接口及 PS/2 接口，透過鍍金介面及傳送優先次序，可增加鍵盤滑鼠靈敏度及反應。另外主機板設有多達 12 組 USB 3.0 接口以及 6 組 USB 2.0 接口，分別透過 ASMedia ASM1074 及 ASM1042 晶片組提供，其中一組在主機板上的 USB 3.0 針狀接口內建支援 MSI Super Charger ，可用作行動裝置快速充電。

在網絡傳送方面，特設 KILLER E2200 網絡晶片，結合 Stream Detect 技術，可自動偵測網絡傳送封包內容，把遊戲等資料傳送優先序提高，相反把瀏覽器、 BT 程式、背景更新等排在較後位置，令遊戲佔有較高頻寬及速度，減低網絡遊戲延遲值，令遊戲更順暢。

對於部份未能在室內拉線連接的用家， MSI Z97 GAMING 9 AC 另外提供無線網絡模組，採用雙天線設計，支援現時最新 802.11ac 無線技術及 Bluetooth 4.0 制式，最高分別提供 867Mbps 及 25Mbps 傳送速度，提供足夠無線頻寬進行上下載，無線網絡卡更支援 Intel WiDi 技術，可利用無線方式傳送影像到其他顯示裝置，作為日後升級之預留設計。

背板 IO 接口齊全、左方紅色為 GAMING DEVICE PORT 、另有 8 組 USB 3.0 接口

( 左 ) KILLER E2200 網絡晶片 ( 右 ) Intel WiFi 無線模組支援 WiDi 技術

至於遊戲另一大重要項目音效卡亦非常完美， MSI 加入 Audio Boost 2 技術，同樣透過獨立 PCB 區域作為信號干擾的第一道防線，在音效卡晶片表面亦設有屏蔽外殼，把電磁干擾降至最低，並採用獨立音效供電 Direct Audio Power 令音效晶片電源提高及增加穩定性。

利用雙耳機功率放大晶片，可推動高達 600ohm 阻抗耳機，電容部份更特意挑選日本 Nichcon 濾波電容，更一般電容擁有更低的 ESR 及電介質吸收。到最後輸出端子部份，選用金色 3.5mm 音效接頭，耳機接頭更以紅色特別標示，以表示採用上述專用耳機功率放大晶片輸出。

音效部份採用獨立 PCB 區域用作防止信號干擾

( 左 ) 日本 Nichcon 濾波電容有更低的 ESR 及電介質吸收 ( 右 ) 雙耳機功率放大晶片、推動高達 600ohm 阻抗耳機

售價：待定    查詢： Hornington (3626-9899)

詳細資料：http://tw.msi.com/product/mb/Z97_GAMING_9_AC.html

編輯評語

MSI Z97 GAMING 9 AC 功能全面之餘亦相當強大，針對遊戲用家在音效、網絡、鍵盤滑鼠等各部份均具有特色，其中音效部份可見 MSI 的確下了苦功，用料豐富以及設計特別，同時主機板內建無線網絡模組，間接令主機板身價提升不少。
