RV770 ︰ 800 個 Stream Processing Unit

ATI Radeon HD 4800 家族採用全新 RV770 繪圖核心，支援 Direct X10.1 及 Shader Model 4.1 規格， 55nm 制程由台積電 (TSMC) 代工，內建 9.56 億個電晶體，晶片面積為 260mm²，是上代 RV670 的 1.4 倍。

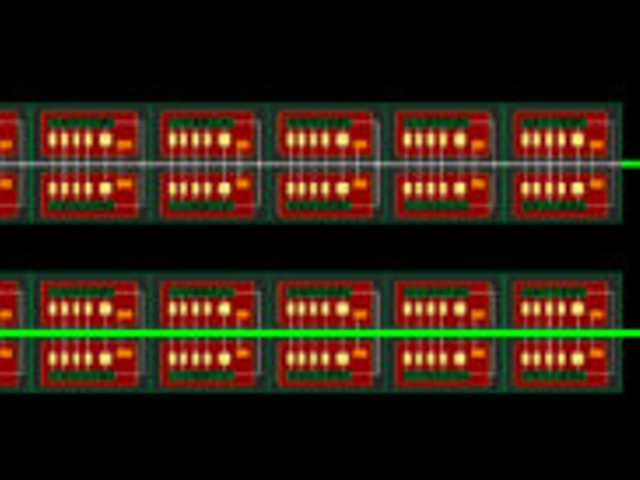

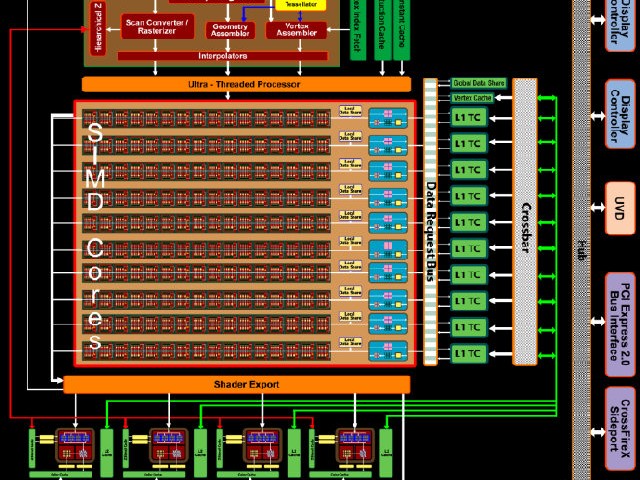

RV770 繪圖核心與上代 RV670 、 R600 架構相約，採用 Single Instrucion Multiple Data(SIMD) 架構，每組 SIMD 核心擁有 16 個 Stream Processor (SP) ，每個 Stream Processor 擁有 5 個 32Bit ALU (Stream Processsing Unit) ，合共 80 個 ALU 。

每個 SIMD 核心內建一組控制邏輯、每個 SP 內設有一組 Brand Execution Units 作支分預測工作，可空出一組 ALU 作其他運算， 並設有暫存器用作存放輸出入、輸出數據，最高可同時處理最高 5 筆資料及指令，因此每組 SIMD 核心最高可同時處理 80 筆資料及指令。

每個 SIMD 核心擁有獨立一組 Texture Unit 及獨立的 L1 Cache ，並可透過 16KB 的 Global DataShare 單元，與其他 SIMD 核心進行溝通。不過， RV770 的 Texture Unit 作出了簡化，由原來的 8 個 Texture Address Unit 減至只有 4 個。

上代 RV670 擁有 4 組 SIMD 核心、合共 320 個 Stream Processing Unit ，新一代 RV770 則大幅提升至 10 組 SIMD 核心，合共 800 個 Stream Processing Unit ，增幅超過 2.5x 。

值得注意的是，上代 RV670 的每組 SP ， 5 組 ALU 只有其中一組可以作 Integer 整數位元運算，但 RV770 的所有 ALU 均可進行 Integer 整數位元運算，這方面的效能是上代的 12.5x ，主要強化 GPGPU 應用，對於影像處理、壓片、加密及解密相關的運算有很大幫助 。

RV770 ︰ 10 個 Texture Units

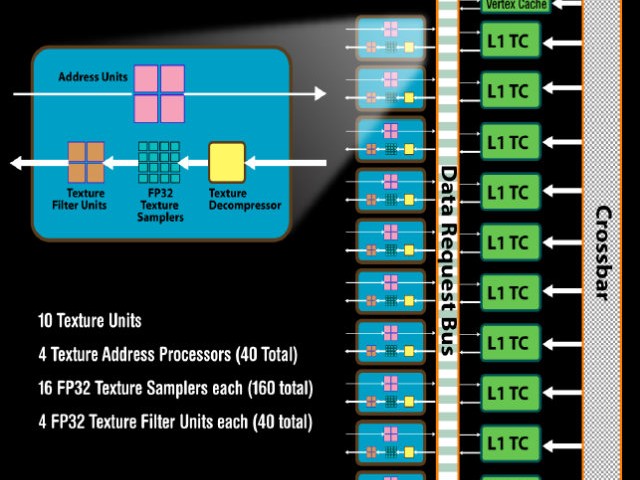

AMD 的 Unified Shader 架構，每組 SIMD 核心擁有 1 個 Texture Unit ，因此 RV770 的 Texture Unit 亦由上代的 4 個、大幅提升至 10 個。

RV770 的 Texture Unit (TU) 有一定程度的簡化，每組 Texture Unit 的 Texture Address Unit (TAU) 數目由 8 個減至 4 個、 FP32 Texture Filiter Unit (TFU) 則維持 4 個， FP Texture Samplers (TS) 則減至 16 個。但由於 RV770 的整體 Texture Unit 數目上升，因此 Texture 整體效能仍比上代 RV670 高出甚多，以實際效能來看， 32-Bit Filter Rate 為上代的 2.5x 、 64-Bit Filter Rate 為上代的 1.25x ，最高可達 160 Fetches per Clock 、 128 個 Textures per Pixel 。

據 AMD 繪圖產品事業群 RV770 架構首席工程師 Scott Hartog 指出，由於現代遊戲大幅偏重 Shader Power ，因此提升 SIMD 核心數目對遊戲提升最為直接，在保持現有 Unified Shader 架構，每一組 SIMD 核心擁有一組 Texture Units 下，把 Texture Units 內部架構作出適當平衡，有效提升 Performance/mm²，保持 4 個 Stream Processors 、 1 個 FP32 Texture Filiter Unit 的比例是最符合現今遊戲要求。
