ASUS 推出「 PRIME Z270-A 」主機板搶攻中階用家市場,以高穩定性與相容性作賣點, 6 相 DIGI+ VRM 供電設計及一鍵超頻技術,具備雙 PCIe x8 接口可支援 NVIDIA 2-Way SLI 繪圖加速,內建 INTEL GIGABIT LAN 、 REALTEK S1220A Codec 及 AsMedia USB 3.1 Host 等功能,週邊規格一應俱全。
ASUS PRIME Z270-A 主機板
想組台新機過暑假 !? 不妨考慮 ASUS 「 PRIME Z270-A 」主機板,採用 INTEL Z270 系統晶片、具備 ASUS PRO Clock 超頻技術,雙 PCIe x8 雙繪圖卡配置支援 NVIDIA 2-Way SLI 協同加速,週邊規格齊全、用料不俗,成為中階 INTEL 平台的理想選擇。
ASUS 「 PRIME Z270-A 」採用 ATX Form Factor 設計,尺寸為 30.5cm x 21.8cm ,黑灰白主色外觀設計樸實低調,採用 Intel LGA 1151 處理器接口,支援全新第 7 代 Intel Kaby Lake 微架構處理器外,同時亦相容現有第 6 代 Intel SkyLake 微架構處理器,包括無鎖倍頻的 Intel Core i7-7700K 、 Core i5-7600K 、 Core i3-7350K 及現有的 Core i7-6700K 、 Core i5-6600K 型號。
( 左 ) INTEL Z270 系統晶片 ( 右 ) Socket 1151 處理器接口
6 相 DIGI + VRM 供電模組
ASUS 「 PRIME Z270-A 」採用 6 相 DIGI+ VRM 供電設計,每相供電平均分攤 CPU vCore 電流負載,不但可降低每相數的溫度、提升壽命,更加強了系統的穩定性以應付所有繁重運算及超頻需求,巨型 PWM 鋁合金散熱器為供電模組提供良好的散熱效果。
採用 ASUS 自家研發的 EPU VRM 控制晶片、 每相 ON Semiconductor 2 顆 4C09B +2 顆 4C06B MOSFET ,配搭台系鈺邦 MIL 1R2 全封閉鐵素體電感,除音效電容外,全板採用台系鈺邦 MIL 5K 小時系列固態電容,以中階型號來說不過不失。。
( 左 ) ON-Semi 4C09B+4C06B MOSFET ( 右 ) ASUS EPU VRM 控制晶片
( 左 ) MIL 1R2 全封閉鐵素體電感 ( 右 ) MIL 5K 系列固態電容
支援 DDR4-3866 XMP 記憶體
記憶體方面, ASUS 「 PRIME Z270-A 」 主機板提供 4 個 DDR4 DIMM 插槽,支援 Dual Channel 記憶體技術與 Intel XMP 2.0 記憶體技術,最高可支援 64GB 記憶體容量,最高可支援 DDR4-3866+ XMP 記憶體速度。
支援 DDR4-3866+ XMP 記憶體模組、 64GB 記憶體容量
測試採用 GALAXY HOL DDR4-4000 CL19 8GB x 2 記憶體,在不額外增加工作電壓下可達成 DDR4-3866 CL-16-18-18 ,如載入 DDR4-4000 XMP 設定,需將 DRAM 工作電壓提升至 1.45v 。
支援 DDR4-3866 XMP 記憶體
Dual SafeSlot + 支援 NVIDIA SLI 技術
為應付高階繪圖卡的重量負擔, ASUS 「 PRIME Z270-A 」採用金屬加固的 SafeSlot PCIe 繪圖接口插槽,大幅提高插槽耐用性,並透過額外焊接點,提供 1.8 倍固定力和 1.6 倍剪切阻力,防止繪圖接口長期受壓導致接觸不良。
繪圖卡支援方面, 2 組 SafeSlot 繪圖卡插槽由 CPU PCIe Lanes 提供,配搭 Ryzen 處理器時可提供 1 組 PCIe 3.0 x16 或 2 組 PCIe 3.0 x8 配置,支援 NVIDIA 2-Way SLI 及 AMD 2-Way CrossFire 雙繪圖卡協同加速。
黑色 PCIe x16 介面是 INTEL Z270 系統晶片提供,速度為 PCIe 3.0 x4 ,可用作 AMD 3-Way CrossFire 三繪圖卡協同加速。
ASUS 「 PRIME Z270-A 」支援 INTEL HD Graphics IGP 繪圖核心,最大可共享 1GB 繪圖記憶體,具備 DVI-D 、 及 HDMI 顯示介面,可提供三屏幕同時輸出,其中 HDMI 介面支援 1.4b 規格,支援最高 4096 x 2160 @ 24Hz 或 3840 x 2160 @ 30Hz 解析度 , DisplayPort 介面支援 1.2 規格,最高支援 4096 x 2160 @ 60Hz , DVI-D 介面則最高支援 1920 x 1200 @ 60Hz 。
TurboV 一鍵超頻技術

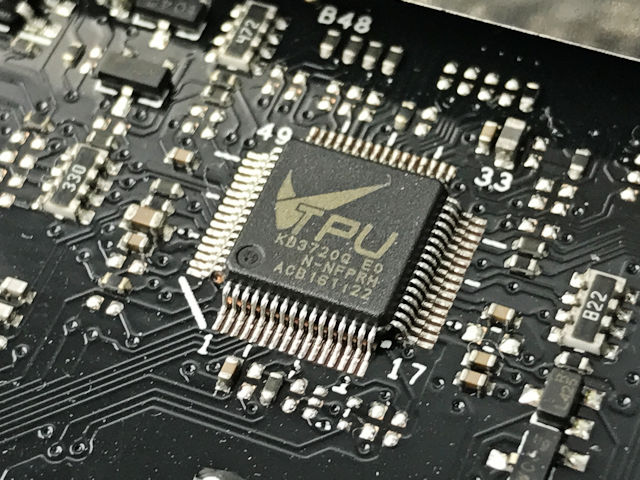

ASUS PRIME Z270-A 主機板加入了 TPU 控制晶片,能針對 CPU 時脈、電壓、溫度作出進階監控,透過附連的 ASUS AI Suite 3 套件,只需一個按鍵就能實現自動超頻, TPU 控制晶片會針對 CPU 作出詳細測試,按照 CPU 的體質及特性建立 OC Profile ,自動調整 CPU 時脈及比率,穩定性與最佳性能兼備。
採用 Core i7-7700K 處理器進行測試,啟動一鍵超頻後程式會針對 CPU 進行 Auto Tuning 測試,同時亦會針對散熱器性能作出評估,最高 1.458v 電壓、最高功率 131.1w 及溫度不超過 77°C 下, 4 個核心 Full Core 完全負載下時脈由 4.5GHz 提升至 4.9GHz ,兩個核心負載下更會提升至 5GHz ,不懂超頻的用家也能發揮 CPU 的隱藏潛能。
在預設設定下, CORE i7-7700K 執行 CinBench R15 CPU 基準試測, CPU 時脈自動提升至 4.9GHz ,在沒有自動超頻下 CPU 性能分數為 983CB ,啟動一鍵超頻後提升至 1066cb ,升幅約 8.44% 、性能增長非常明顯。
