2017-12-15
1.8GHz 4 核、1GB RAM
LINKSYS EA9500S AC5400無線路由器
文: Matthew Chan / 評測中心


LINKSYS 推出全新 MaxStream 旗艦級「EA9500S」無線路由器,具備 Tri-Band 三頻 4T4R 無線技術搭配 8 支高增益天線,提供高達 AC5400 網絡頻寬,能支援多達 8 個 MU-MIMO 裝置同時串流,更擁有 8 個 Gigabit Lan 實體接口,非常適合高使用人數的連接環境,硬體規格相較上代進一步提升,換上 1.8GHz 4 核心處理器、增至 1GB 記憶體容量,令封包處理吞吐量大幅上升。

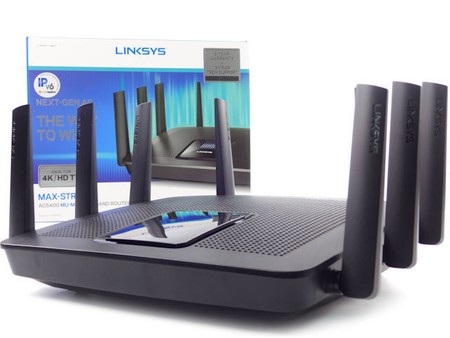

LINKSYS MaxStream EA9500S

EA9500S



LINKSYS 在 2017 年下半年陸續為 MaxStream 系列作出硬體升級,終於輪到旗艦級型號作出升級,全新MaxStream EA9500S正式登場,延續最強的傳輸規格,支援Tri-Band三頻無線網烙、4x4 AC WiFi 配置,提供高達 5400Mbps 無線網絡頻寬,相較對手多一倍的 8 Streams MU-MIMO 支援,8 支可調式天線能為大型單層或多層住宅提供全方位覆蓋。





相較舊版本「EA9500」,升級版特別針對運算速度及吞吐量作出改良,改用全新Broadcom BCM4908 SoC處理器,由雙核心增至4核心,時脈提升至1.8GHz,能有效降低封包處理器延遲,記憶體容量亦由256MB提升1GB,封包吞吐量明顯提升,非常適合高使用人數的連接環境。

EA9500S



LINKSYS 「MaxStresm EA9500S」尺寸為264.52mm x 318.15mm x 66.66mm,體積較一般主流級Router龐大,沿用「EA9500」的外觀設計,黑色機身配搭平順、分明的線條,為滿足硬體散熱要求,機身設有大量散熱氣孔,頂端黑色的半透明鋼琴亮面設有LED燈效,運作時會透出LINKSYS標誌及MU-MIMO置裝的連接數目,整體感覺型格時尚。



LINKSYS「EA9500S」的造型上與過往的無線路由器產品相近,保留了LINKSYS路由器「實而不華」傳統風格,採用黑色四方扁平的機殼,機面及機底部分更提供大面積的散熱氣孔,幾乎可由路由器外部直接觀看到內部的PCB,對路由器的運行穩定性更為保障。




LINKSYS「EA9500S」的造型上與過往的無線路由器產品相近,保留了LINKSYS路由器「實而不華」傳統風格,採用黑色四方扁平的機殼,機面及機底部分更提供大面積的散熱氣孔,機乎可由路由器外部直接觀看到內部的PCB,對路由器的運行穩定性更為保障。

EA9500S

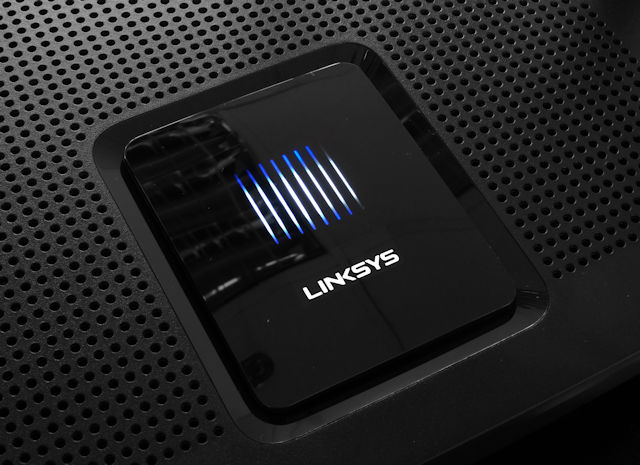

啟動電源後,機頂的8條白色直線會亮起,並在載入韌體後顯示LINKSYS標誌,如果運作不正常或連線出現問題,8條白色直線會閃爍作出警告,白線的末端設有藍色LED,代表8組MU-MIMO Stream經已連線,讓用家得悉實時的MU-MIMO運作狀況。







8支可調高增益天線



EA9500S



配備8支可調節的高增益天線,每支均可作前後180度和左右90度進行調節以獲得更佳的性能,相較一般路由器僅有2或3條數據流通道不同,Maxstream EA9500S每個頻段均擁有4條同時數據流通道,實現更強大、更快速的性能表現。



具備Beamforming波束成型技術,可將WiFi無線訊號集中到至每台連線設備上,能為連線裝置提供更強的信號強度和覆蓋範圍,有效減低訊號減弱及傳輸速度下降問題。







8組Gigabit Ethernet LAN

EA9500S

LINKSYS MaxStream EA9500S相較一般WiFi Router擁有更多有線網絡連接埠,背面擁有合共8個Gigabit Ethernet RJ45接口,對於要求高穩定傳輸的高速裝置,例如電視機頂盒及NAS儲存裝置等,過往 4 組 LAN 接口可能轉眼間就爆滿,而 EA9500S提供雙倍連接數量,讓有線裝置能夠以Gigabit 速度連接。



EA9500SEA9500S
(左) 具備2組USB 3.0連線埠  (右) 支援WPS 連線設置





機背設有2組 USB 3.0接口,可連接外置硬碟或隨身碟,提供SMB及FTP檔案分享功能,可在內聯網中快速提供存儲分享空間或組建媒體檔案中心,相當適合小型公司兼任檔案伺服器使用。







支援AC5400無線連接



網路連線方面,「 LINKSYS EA9500S 」支援 IEEE 802.11a/b/g/n/ac 無線網絡協定,支援Tri-Band三頻 4T4R無線連接,提供2.4GHz N1000 + 5GHz¹ AC2166 + 5GHz² AC2166 三個不同網絡頻段,總頻寬約為5.332Gbps,廠方標示為AC5400規格。



支援SmartConnect功能,LINKSYS MaxStream EA9500S能智能管理連接的裝置,為用家自動選擇最佳的無線頻段,有效地分擔多人同時連線的頻寬壓力,使同一個網路下的連線產品分佈更平均,令多人連線時每部裝置都有更優質、穩定的無線網路。





EA9500S





對於進階用家,建議可關閉 Smart Connect手動管理連線裝置,不同無線頻段可設定獨立的SSID,將只需低頻寬、距離較遠的裝置連接至2.4GHz頻段,將所有高速連線裝置的設置在其中一組5GHz頻段,保留一組5GHz可讓特殊裝置獨佔頻段,例如Gaming PC、遊戲機及4K串流等等,更好地利用Tri-Band所帶來的網絡體驗。







升級1.8GHz 4核心 SoC處理器



EA9500S

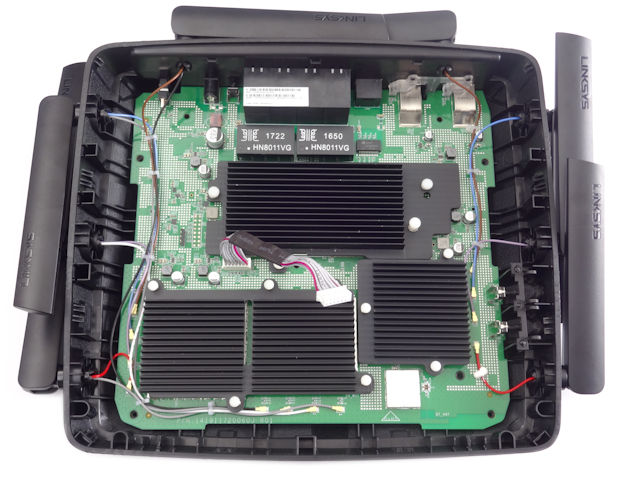

拆開 LINKSYS 「MaxStream EA9500S 」外殼後,可以看到三組巨型金屬散熱片,滿足高速晶片運作時的散熱需求,PCB上設有抗干擾屏敝設計,能有效阻隔外部的雜訊、提升無線訊號質素,移除散熱金屬片及抗干擾屏敝後,可以看到內部採用了Broadcom網絡晶片方案。



EA9500S
Broadcom BCM4908 SoC處理器



採用新一代Broadcom BCM4908 SoC處理器,相較舊版由雙核心升級至4核心,CPU核心由ARM Cortex A9升級至ARM v8 Cortex A53,並且時脈提升由1.4GHz至1.8GHz,令封包吞吐量大大提升,內建5個Gigabit Ethernet PHY、增至3個PCIe通道及2個USB 3.0接口,加上低功率 28nm 技術及更完善的電源管理能力,耗電量比上代產品更低。



BCM4908的其中一大賣點是內部Gigabt Ethernet PHY具備5Gb/s Switch頻寬,具備硬體負載會降低CPU負擔,WAN接口亦支援2.5GbE PHY規格,不過LINKSYS官方並沒有開放2.5Gb/s WAN功能,未知會否在未來的Firmware更新中釋放出來。







增至1GB系統記憶體



為了應付更大的網絡封包處理量, LINKSYS 「 MaxStream EA9500S 」相較舊版擁有更多記憶體容量,內建兩顆 SAMSUNG K4B4G1646E DDR3L記憶體顆粒,單顆容量512MB、合共1GB系統記憶體,令系統能同一時間處理更多網絡封包,大大提升系統吞吐量。快閃記憶體容量亦有所提升,採用MACRONIX MX30LF2G18AC、容量為 256MB,相較舊版容量擴大一倍。



EA9500SEA9500S

(左) 兩顆SAMSUNG DDR3L記憶體顆粒   (右)  MACRONIX 256MB快閃記憶體







Broadcom BCM4336E網絡晶片



無線網路部分, LINKSYS 「 MaxStream EA9500S」具備Tri-Band三頻無線網絡,採用三顆Broadcom BCM4366E SoC晶片,組成1組2.4GHz、2組5GHz無線網絡,相較舊版使用的「BCM4366」晶片更為強勁,雖然同樣為4x4、4 MU-MIMO規格,但升級至MU-MIMO Wave 2及RangeBoost技術,改善MU-MIMO相容性及遠距傳輸品質。



EA9500S
Broadcom BCM4366E網絡晶片



為提升訊號接收能力及覆蓋範圍,LINKSYS「 MaxStreamEA9500S 」搭載四顆 Skywork 的 2623L 及八顆 Skywork 85408-11 功率放大器, Skywork 2623L 負責 2.4GHz 頻段,八顆 Skywork 85408-11 則負責兩個不同 5GHz頻段。



EA9500SEA9500S
(左) Skywork 2623L 放大晶片   (右) Skywork 85408-11 放大晶片







Broadcom BCM53134 Gigabit Switch



LINKSYS MaxStream EA9500S除了透過BCM4908 SoC內建Gigabit Switch引擎外,另備有一顆Broadcom BCM53134 Gigabit Switch晶片,合共提供8個Gigabit LAN配置,BCM53134常見於SOHO / SMB和無線路由器應用的最低功耗集成以太網交換機內,採用RoboSwitch架構提供低功耗、高效率的封包交換表現。



EA9500S

Broadcom BCM53134 Gigabit Switch晶片







功能全面、 MU-MIMO 一按即啟動

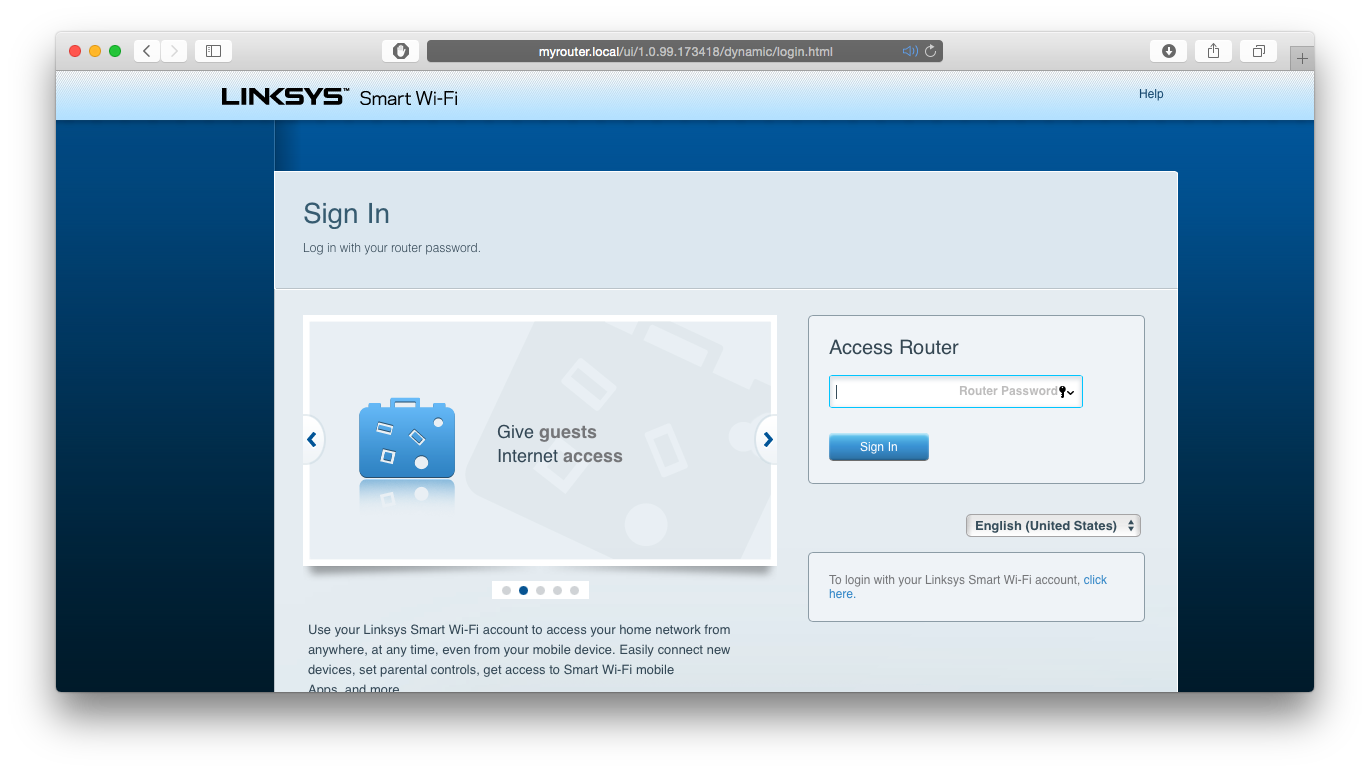

功能方面, Linksys 一貫採用 Smart WiFi 功能設計,在首次新安裝過程中,用家能夠以有線連接的電腦,或利用無線連接的手機及行動電腦進行設置,無線方面的預設 SSID 及密碼就印刷在機底貼紙上,連接好 EA9500S 後只要輸入網址進入 http://myrouter.local  就可以直接進入 Linksys EA9500 的管理頁面,無需煩惱究竟是 192.168.0.1 還是 192.168.1.1 等 IP 位址問題。



EA9500

只需輸入 http://myrouter.local 就可以進入路由器設定頁



在 Smart-WiFi 的 Web GUI 管理介面下可以將整個網絡環境的連接裝置以圖像方式展示,針對不同類型裝置更會以換上合適的圖示,以分辨電腦、手機、平板電腦、 IP-CAM 等產品。點擊已連接的裝置更可以了解更多關於 IP 位址及 MAC 位址等資料,同時亦可以在圖示上選擇封鎖用家等設置,令網絡的控制變得簡單。



EA9500

Network Map 能夠顯示當前所有連接的裝置、類型、 IP 位址等



擁有三頻設計的 EA9500S 在無線設定上亦非常簡單, SSID 及密碼等部份就可分開三個不同設置,用家可以隨個人喜好修改不同 SSID 以及連接密碼,更可以分別針對 2 組 5GHz 無線部份鎖定為 802.11n 及 802.11ac 制式,避免連接後會因接收距離而不停轉變模式,影響效能。如果用家想更交由 EA9500S 控制及發揮最佳效能,亦可以選擇使用 Linksys Smart Connect 功能,將 2 組 5GHz 整合並因路由器自行決定裝置的連接方式。



EA9500

如果啟用 SmartConnect 功能的話、 5GHz 無線網絡會合併成一組顯示



針對更深入的無線網絡設置, Linksys 還開放用家設定 AP Isolation 即每個無線裝置之間不能互相連接、無線發送功率調校、無線的靈敏度等。最後在進階設定的「 Broadcom 」分頁就提供 Transmit Beam Forming 功能即將無線訊號集中聚合至某一點,提升裝置的訊號強度及連接速度,另外 EA9500S 標榜的 MU-MIMO 功能特色亦都可以在分頁內啟用, EA9500 的 2 組 5GHz 都同樣擁有 MU-MIMO 支援,但 Linksys 就提供用家選擇性去啟用功能,未知是否會影響到原有的無線網絡效能。



Linksys EA9500S 在機背除了有 8 組 LAN 接口外其實還設有 2 組 USB 接口,讓用家去連接儲存裝置,並在網絡上進行分享,令網絡上不同的裝置例如電腦及手機可以直接共享檔案,部份支援網絡連接的電視機亦可以從 EA9500 的 USB 儲存裝置上取得多媒體檔案作播放用途,通過網絡令裝置之間的分享變得方便。



EA9500EA9500

連接 USB 儲存裝置後可以設定不同分享方式、並加入帳號保護

EA9500EA9500

除了 SMB 之外亦提供 FTP 方式儲取、網內網外一樣可以連接





效能測試



測試點:距離「 EA9500S 」距離約二十米

測試軟件: iperf3

( 圖 1 、 3 )command : iperf3 -c IP -i 10 -t 60 -w 100m

( 圖 2 、 4 )command : iperf3 -c IP -P4 -t60

產品: ASUS PCE-AC88 4T4R 網卡

路由器: LINKSYS 「 EA9500S 」的 5GHz 頻段

外置硬碟︰支援USB3.0介面 128GB SATA SSD

檔案大小︰ 4.8GB



EA9500S



在首次連線LINKSYS「EA9500S」的5Ghz頻段時,測試平台成功接收到2167Mbps的連線,也符合LINKSYS官方提供的資料。



首先以使用 ASUS PCE-AC88 4T4R 網卡的 PC 使用 iperf 測試 「 EA9500S 」 的 5GHz 無線網路, ( 圖 1) 反映 EA9300 在 60 秒內平均的傳送及接收速度是 790 Mbits/sec ,而另一組指令的測試結果 ( 圖 2 ) 是傳送及接收平均速度為 778及774 Mbits/sec ,而測試結果與其他4T4R路由器也處於同一水平。



EA9500S

圖1



EA9500S

圖2



另外,為了測試LINKSYS「EA9500S」作為檔案或媒體伺服器的效能,特別配置了支援USB3.0介面的外置SSD,而測試檔案是4.8GB大小的ISO image。在測試平台上傳測試檔案的速度是64.3MB/s而下載更高達76.2MB/s,也可以確定以LINKSYS「EA9500S」作為伺服器的表現相當理想。



EA9500S

下載



EA9500S

上傳



編輯評語



LINKSYS 「EA9500S」主要針對小型企業和居住面積較大的家庭,提供八個Gigatbit LAN的實體連接予用家使用、能夠滿足一般小型辨工室的需要,而無線網路最高傳輸速度可高達2166Mbps及提供8個用戶端的MU-MIMO連接,完全能夠勝任小型企業網關的重大責任。

文: Matthew Chan/評測中心
